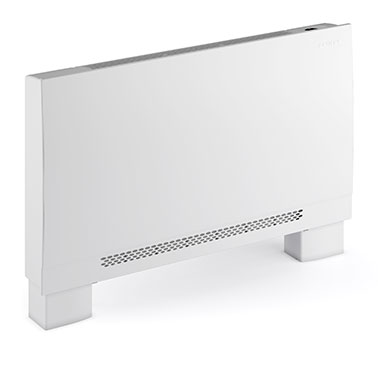

Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-2V-CB-T 30
Herstellerteilenummer: DXH33011040L12A

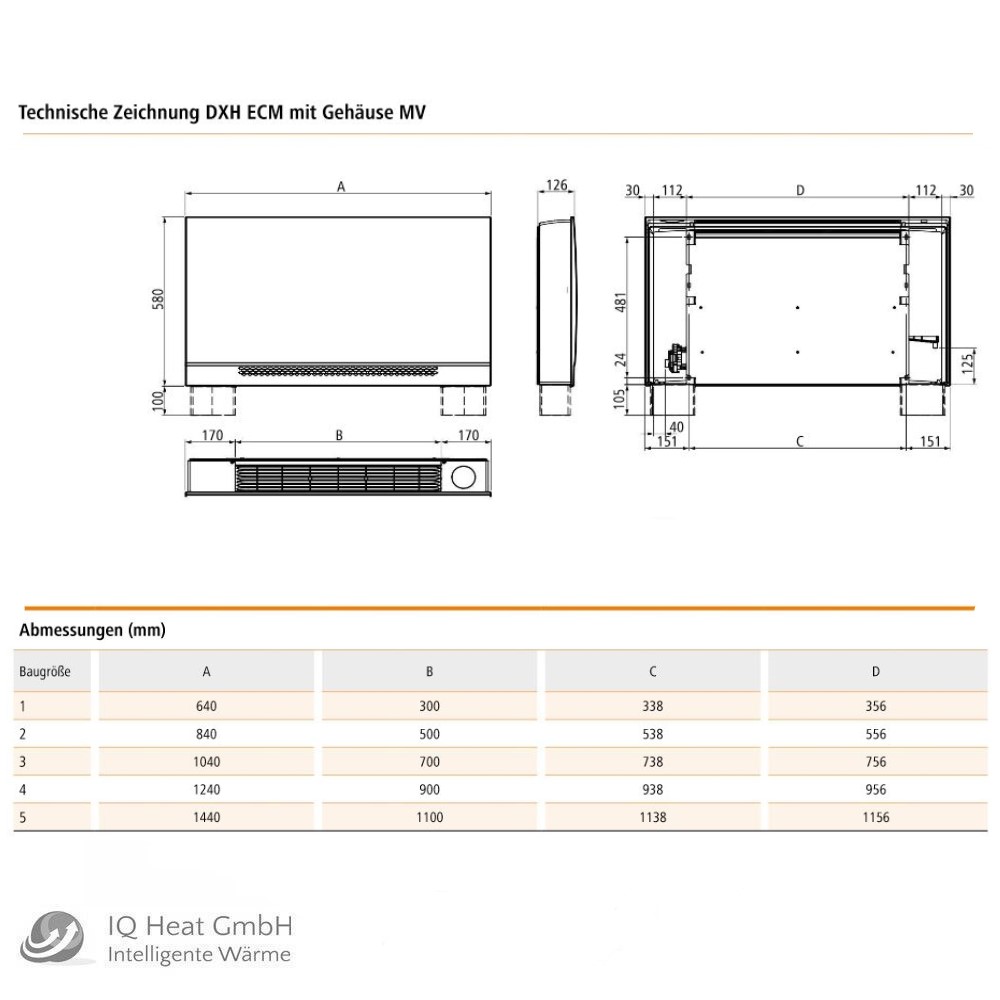

Abmessungen:
- Variante MV: 1040 x 580 x 126 mm (LxHxT)
Beschreibung:

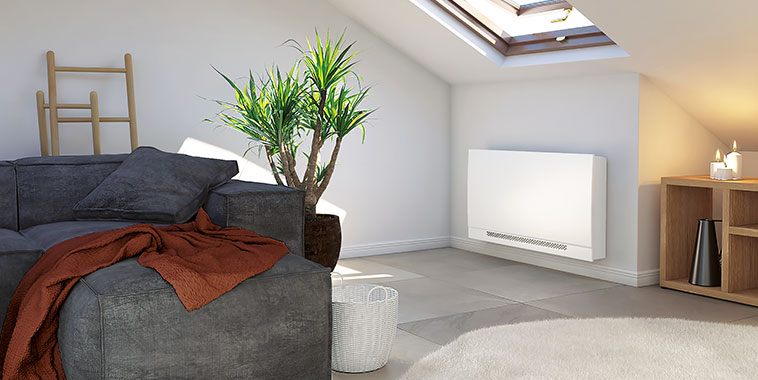

DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3
Eigenschaften/Montage:
- 2-Leiter (ein Wärmetauscher)

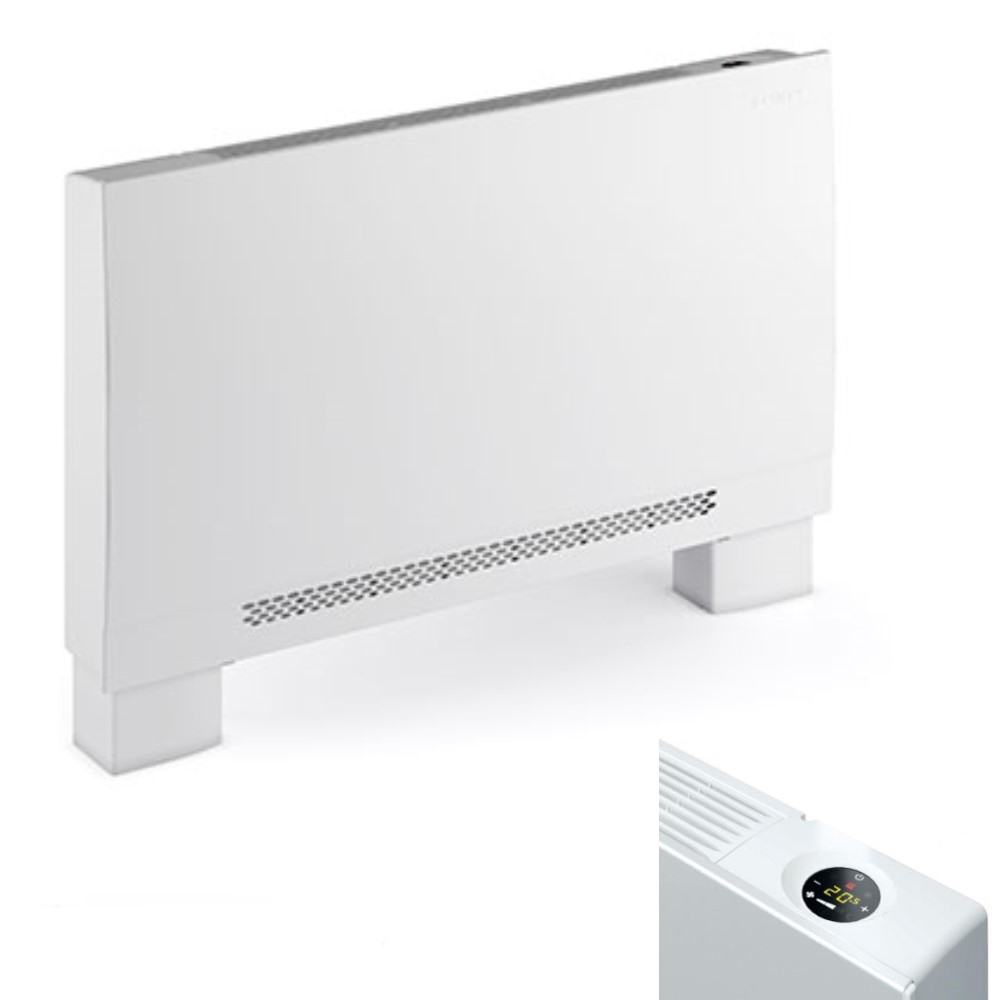

- Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert.
- Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel.
- Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann.
- Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm
- Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech.
- Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert.
- Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert.
- Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite.
- Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen).
Technische Daten:
- Betriebsbedingungen:
Max. Wassertemperatur: 85 C
Min. Wassertemperatur: 6 C
Max. Betriebsdruck: 10 bar
Rel. Luftfeuchte: 15 - 75 %
Max. Lufttemperatur: 40 C
Min. Lufttemperatur: 6 C
Max. Glykolanteil: 50 %
- Achtung:
Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein
externes Signal oder über einen Anlegefühler
realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen!
- DXH33011040L12A
- 2-Leiter System DXH-ECM-30
- KÜHLEN 7 C / 12 C / 27 C
Drehzahl () Max. Mittl. Min.
Gesamtkühlleistung (W) 2.692 1.963 945
Sensible Kühlleistung (W) 1.971 1.402 671
Luftausblastemperatur (C) 14 13 16
Wasserdurchfluss (l/h) 467 339 163
Wasserdruckverlust (kPa) 20 12 05
- HEIZEN 50 C/ 40 C/ 20 C ! ! !
Gesamtheizleistung (W) 3.225 2.352 1.717
Luftausblastemperatur (C) 40 42 44
Wasserdurchfluss (l/h) 277 202 148
Wasserdruckverlust (kPa) 08 05 04
- ALLGEMEIN ! ! !
Luftvolumenstrom (m3/h) 470 315 190
Schalldruckpegel (dB(A)) 44 34 23
Schallleistungspegel (dB(A)) 53 43 32
-
Leistungsaufnahme (W) 22 09 04
----------------------------------------
Buderus-Artikel-Nr.: 7738341981
Lieferumfang:
- Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-2V-CB-T 30
WEEE-Reg.-Nr.: DE 61226963
