Atmos Holzvergaser DC22GSE mit ACD04 touch Regelung Scheitholz Kessel
| Art.Nr.: |
171719594
|
| Herst.Nr.: |
01.04.22-2
|
| EAN: | 8595183306848 |
| Lieferzeit: |
3 Monate |
4.942,86 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand

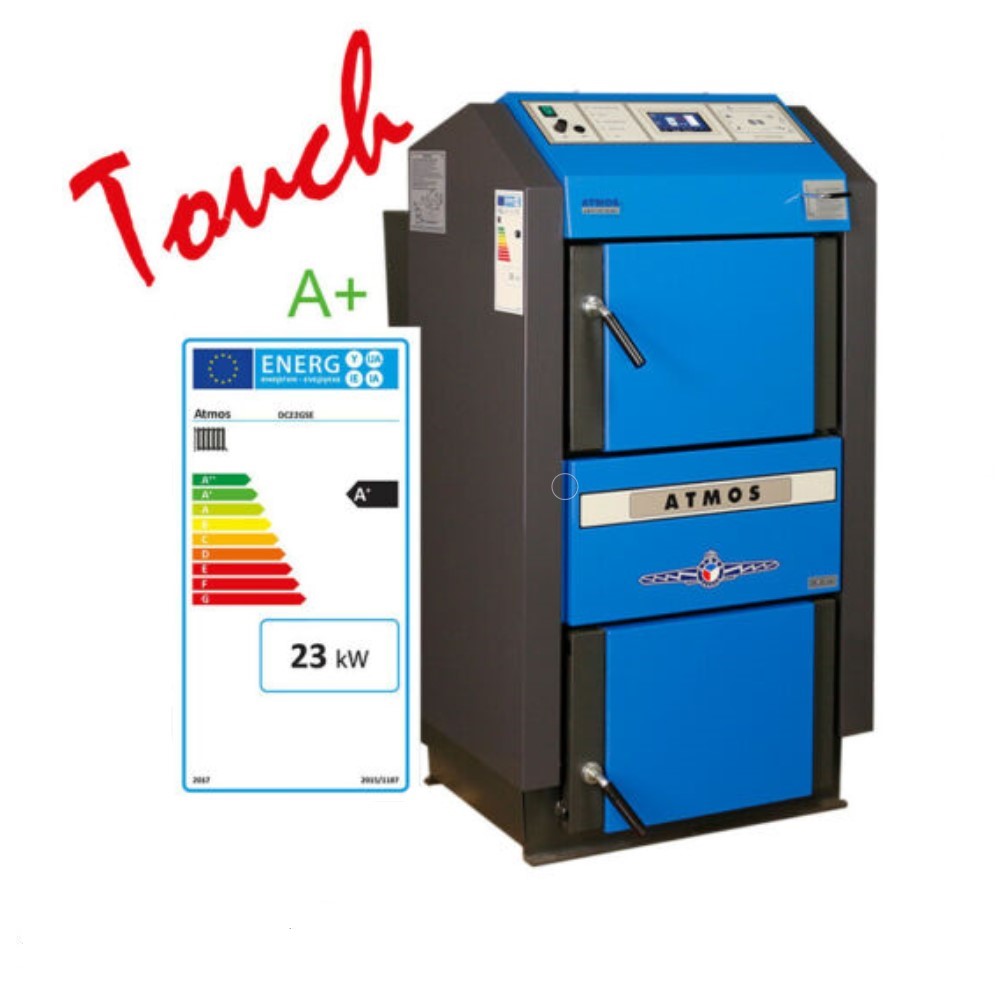

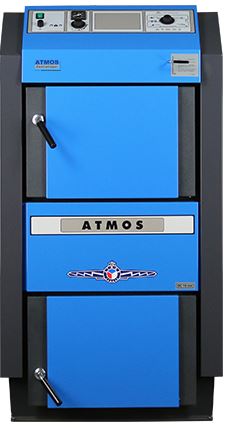

ATMOS Holzvergaser DC22GSE mit integrierter ACD04 touch Regelung
Herstellerteilenummer: 01.04.22-2
Beschreibung:

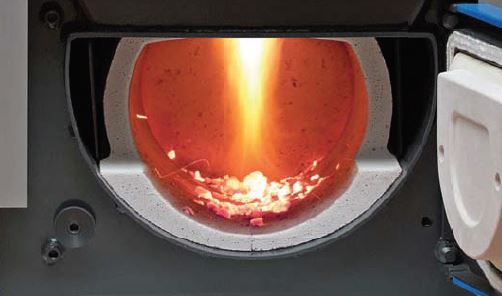

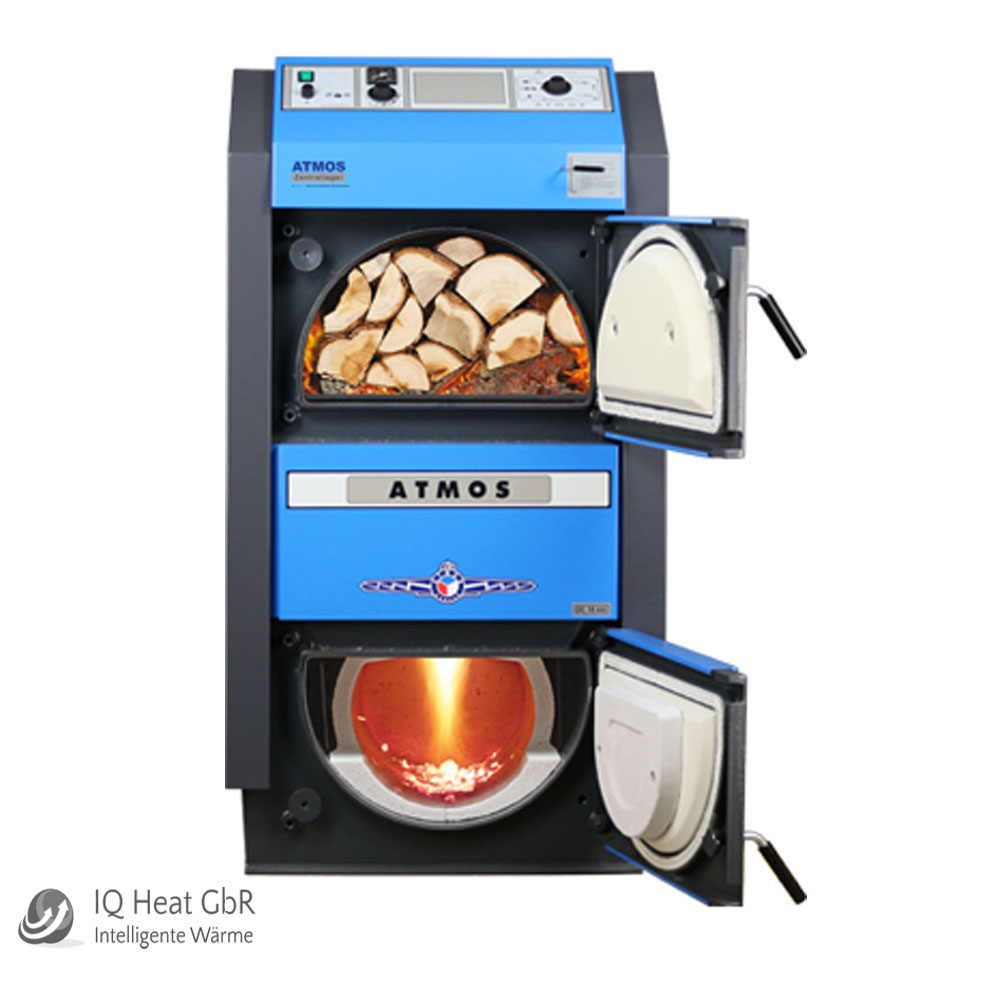

Der ATMOS Holzvergaser DC22GSE enthält eine integrierte ACD04-Regelung, die die Funktionen aller Thermostate, Drehregler und Thermometer übernimmt und diese dadurch entfallen. Alle Kesselparameter, zwei gemischte Heizkreise, die externe Warmwasservorbereitung und die Steuerung einer Solaranlage können von der intuitiven Bedienoberfläche vorgenommen werden. Des Weiteren liefert die grafische Anzeige Informationen zum Betriebszustand des Kessels und des ganzen Heizzustandes. Der ATMOS DC22GSE ist beeidruckende 1.281 mm hoch, 680 mm breit, 820 mm tief. Sein Füllvolumen beträgt 86 Liter und er fässt Scheiteholz mit einer Länge von max. 38 cm Länge. Der Aufbau dieses Holzvergasers ist eine Weiterentwicklung der früheren GS Serie. Somit ist bei beiden Serien bereits der Füllraum keramisch ausgekleidet. Diese von ATMOS patentierte Schutzkeramik hat eine V- förmige Geometrie, was ein optimales Nachrutschen des Brenngutes ermöglicht und somit ein vollständiges Ausbrennen garantiert. Auch die Brennkammern des ATMOS DC22GSE sind vollständig durch Keramik geschützt. Somit wird eine lange Lebensdauer ermöglicht. Der höhere Wirkungsgrad der ATMOS GSE Serie, zu der der ATMOS DC22GSE gehört, ist auf den effizienten Rauchgaskanal zurückzuführen. Dieser ist größer und leistungsstärker und unterscheidet sich wesentlich im Aufbau zu den anderen ATMOS Holzvergaser Serien. In ihm sind große Röhrenwärmetauscher integriert, welche die Abgastemperatur nochmals reduzieren und den Wirkungsgrad somit erhöhen. Die ATMOS DC22GSE Holzvergaser zeichnt sich durch seinen hohen Wirkungsgrad und hervorragende Emissionswerte aus und wird somit auch staatlich durch das BAFA gefördert. Aufgrund der Erfahrungen in der Vergasertechnik aus über 81 Jahren Firmengeschichte ist ATMOS in der Lage, Holzvergaserkessel so zu konstruieren, dass die Anforderungen des BAFA an Wirkungsgrad und Emissionswerte auch ohne teure Elektronik erreicht werden. Die Holzvergaser der GSE Serie sind speziell für den deutschen Marktentwickelt worden.
Ausstattung:
- ATMOS Holzvergaser serienmäßig mit stromsparenden Saugzuggebläse
- integrierte ACD04-Regelung (Sonderaustattung)
- GSE Kessel standardmäßig mit Pufferladereglung ausgestattet
- Belimo Stellmotor zur Begrenzung der Abgastemperatur für hohen Wirkungsgrad
- Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
- separate Einstellung der Primär- und Sekundärluft – Saugzuggebläse und Primärluft
- Wärmedämmung aus Mineralwollisolierung
- geprüft vom TÜV Süddeutschland EN303-5 CE0036

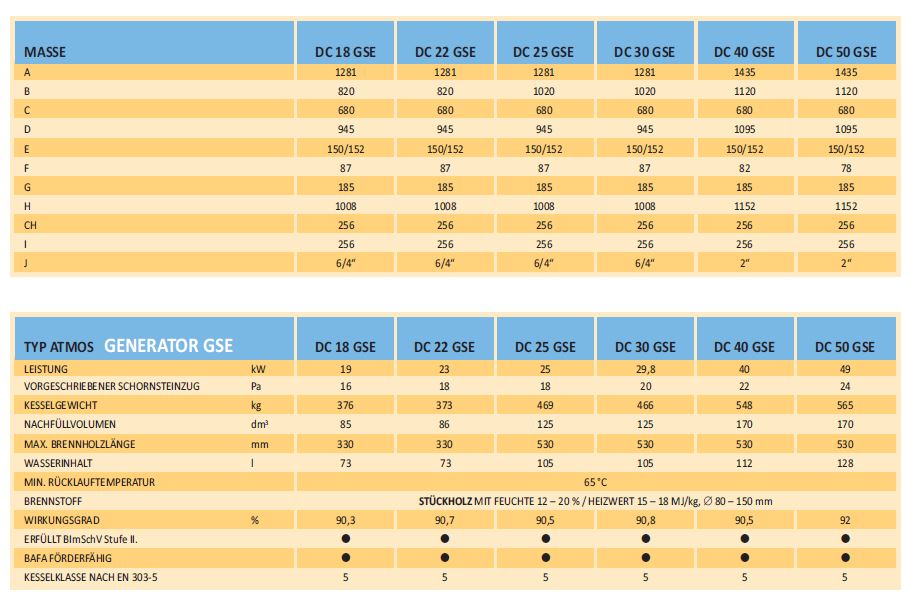

Technische Daten:
- LEISTUNG in kW 23
- Energieeffizienzklasse — A+
- Stufe nach BlmSchV — II
- Heizfläche in m² 2,5
- Brennstoffschacht Inhalt in dm³ 85
- Füllöffnung Abmessung in mm 450×260
- vorgeschriebener Schornsteinzug in Pa 18
- max. Arbeitsdruck Wasser in kPa 250
- Kesselgewicht in kg 373
- Abzugsrohrstutzen Durchmesser in mm 150/152
- Elektroteile Schutzart IP 20
- Elektrische Leistungsaufnahme in W 50
- Kessel-Wirkungsgrad in % 90,7
- KESSELKLASSE NACH EN 303-5 — 3
- Abgastemperatur bei Nennleistung in °C 158
- Massenstrom Abgase bei Nennleistung in kg/s 0,014
- Staub Emission in mg/m³ 14 CO
- Emission in mg/m³ 140
- Vorgeschriebener
- Brennstoff — Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm
- Durchschnittsverbrauch bei Nennleistung in kg/h 5,2
- Maximale Brennholzlänge in mm 380
- Wasservolumen im Kessel in dm³ 73
- Anschlussspannung in V/Hz 230/50
- Vorgeschriebene minimale Rücklauftemperatur in °C 65
- Vorgeschriebene Betriebstemperatur des Kessels in °C 80-90
Lieferumfang:
- 1 x ATMOS Holzvergaser DC22GSE mit integr. ACD04 zur Kessel- und Heizkreisregelung
- 1 x Saugzuggebläse
- 1 x Reinigungszubehör komplett
- 1 x Honeywell Feuerzugsregler FR124
- 1 x Aschelade
- 1 x KFE Ventil
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
