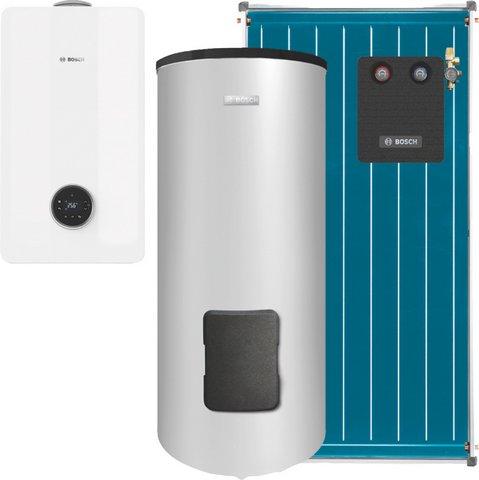

BOSCH Gas-BW-Plus-Paket BOPA PL GC53-001 GC5300iW 14 P 23, 2xFCC, WS 300-5
PK 1 C
Herstellerteilenummer: 7739620801
Beschreibung:

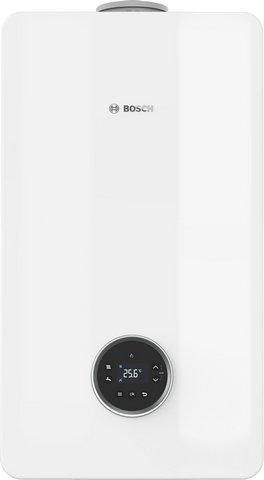

- Gas-Brennwertgeräte Condens 5300i W
- Metall-Frontabdeckung in weiß
- Modulationsbereich bis 1:8
- Aluminium-Silizium-Wärmeblock (Sandguss)
- Bedienfeld UI 301 für einfache Inbetriebnahme und Service
- Konzentrischer Luft-/Abgasanschluss mit integrierten Messöffnungen
- Warmwasser-Vorrangschaltung mit ECO oder Komfortschaltung
- Steckplatz fur K20 RF oder WLAN Modul K30
- Zugelassen nach EU-Gasgeräterichtlinien (90/396/EWG) und EN677/ EN483
- Auslieferung vorjustiert auf Erdgas E/H. Anpassung auf Erdgas LL/L durch
Einstellung an der Gasarmatur
- Display zur einfachen Bedienung und Statusabfrage - Bedienfeld abgedeckt
Technische Daten Gas-Brennwertgerät BOSCH GC5300iW 14:
- Gasart: Erdgas E

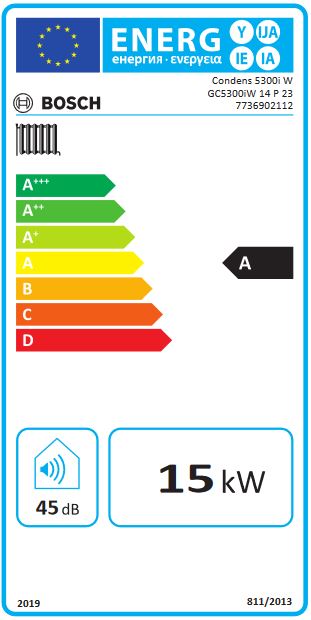

- Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
- Energieeffizienzklassen-Spektrum: A+++ ->D
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
- Nennwärmeleistung bei 80/60 °C: 15 kW
- Schallleistungspegel in Innenräumen: 45 dB (A)
- min. Nennwärmeleistung (50/30°C): 2,5 kW
- max. Nennwärmeleistung (50/30°C): 15,8 kW
- min. Nennwärmeleistung (80/60°C): 2,2 kW
- max. Nennwärmeleistung (80/60°C): 15 kW
- max. Nennwärmebelastung Heizung: 15,3 kW
- max. Vorlauftemperatur: 82 °C
- Vor- und Rücklauf Heizung: 3/4" Zoll
- Gasanschluss: 1" Zoll
- Abgasrohranschluss: 80 Ø mm
- Luft/Abgasrohranschluss: 125 Ø mm
- elektrischer Anschluss: 230 V
- elektrische Frequenz: 50 Hz
- Schutzart (EN 60529): IPX4D
- Produkt-Ident-Nr.: CE-0085DM0360
- Höhe: 780 mm
- Breite: 440 mm
- Tiefe: 365 mm
- Nettogewicht: 37 kg
- Eingestellt auf Erdgas E
- Hersteller: Bosch Thermotechnik GmbH
- Bestell-Nr.: 7736902112
- Verpackungsabmessung: 365x440x780 mm
- Gesamtgewicht inkl. Verpackung: 37,5 kg
Technische Daten BOSCH Sonnenkollektor SO4000 TFV -FCC220-2V:
- Typ: SO4000TFV - FCC220-2V
- Kollektor-Bruttofläche: 2,09 m²
- Kollektor-Absorberfläche: 1,92 m²
- Nettogewicht: 30 kg
- Absorberinhalt: 0,8 l
- Optischer Wirkungsgrad η0 (bezogen auf Aperturfläche): 0,761
- Linearer Wärmedurchgangskoeffizient a1 (bezogen auf Aperturfläche): 4,08
W/(m²K)
- Quadratischer Wärmedurchgangskoeffizient a2 (bezogen auf Aperturfläche):
0,012 W/(m²K²)
- Wärmekapazität (bezogen auf Aperturfläche): 4,1 kJ/(m²K)
- Selektivität Absorptionsgrad min.: 93 %
- Selektivität Absorptionsgrad max.: 97 %
- Selektivität Emission min.: 3 %
- Selektivität Emission max.: 7 %
- Einfallswinkel-Korrekturfaktor 50° ERP: 0,94
- zulässiger Betriebsdruck Kollektor (pmax): 6 bar
- Maximale Betriebstemperatur: 130 °C
- Stillstandstemperatur: 200 °C
- Nennvolumenstrom: 50 l/h
- Solar Keymark Registrierungsnummer: 011-7S2181 F
- Max. Anzahl Erweiterungsmöglichkeiten: 10 Stk.
- Kollektor-Aperturfläche: 1,94 m²
- Kollektorwirkungsgrad bei Delta T = 40 K: 58 %
- Hersteller: Bosch Thermotechnik GmbH
- Bestell-Nr.: 8718532282
- Verpackungsabmessung: 2026x1032x67 mm
- Gesamtgewicht inkl. Verpackung: 31 kg
Technische Daten Bosch STORA WS 300-5 PK1:
- Typ: WS 300-5 PK 1 C
- Energieeffizienzklasse: C
- Energieeffizienzklassen-Spektrum: A+ ->F
- Warmhalteverlust: 80,0 W
- Speichervolumen: 282,7 l
- Farbe: silber
- Nutzinhalt: 290 l
- Inhalt Bereitschaftsteil: 125 l
- Inhalt Solarteil: 165 l
- Inhalt oberer Wärmetauscher: 5,8 l
- Leistungskennzahl bei max. Heizleistung (DIN 4708): 2 NL
- max. Heizflächenleistung bei tv=80°C, tsp=45°C, tk=10°C: 28,5 kW
- min. Aufheizheit bei tv=80°C, tsp=45°C, tk=10°C: 18 min
- nutzbare Wassermenge ohne Nachladung und Verteilverluste bei tsp=60°C,
tz=45°C: 179 l
- nutzbare Wassermenge ohne Nachladung und Verteilverluste bei tsp=60°C,
tz=40°C: 208 l
- Warmwasserdauerleistung bei tv=80°C, tsp=45°C, tk=10°C: 702 l/h
- Heizfläche Solar: 1,3 m²
- Oberfläche oberer Wärmetauscher: 0,9 m²
- empfohlene Anzahl Flachkollektoren: 2-3
- zulässiger Betriebsdruck, Heizung: 16 bar
- zulässiger Betriebsdruck, Warmwasser: 10 bar
- zulässige Betriebstemperatur, Heizung: 160 °C
- zulässige Betriebstemperatur, Warmwasser: 95 °C
- Bereitschafts-Energieverbrauch: 2 kWh/d
- Höhe: 1495 mm
- Durchmesser: 670 mm
- Kippmaß: 1655 mm
- Nettogewicht: 106 kg
- Hersteller: Bosch Thermotechnik GmbH
- Typ: WS 300-5 PK 1 C
- Bestell-Nr.: 7735501558
- Verpackungsabmessung: 770x752x1700 mm
- Gesamtgewicht inkl. Verpackung: 118 kg

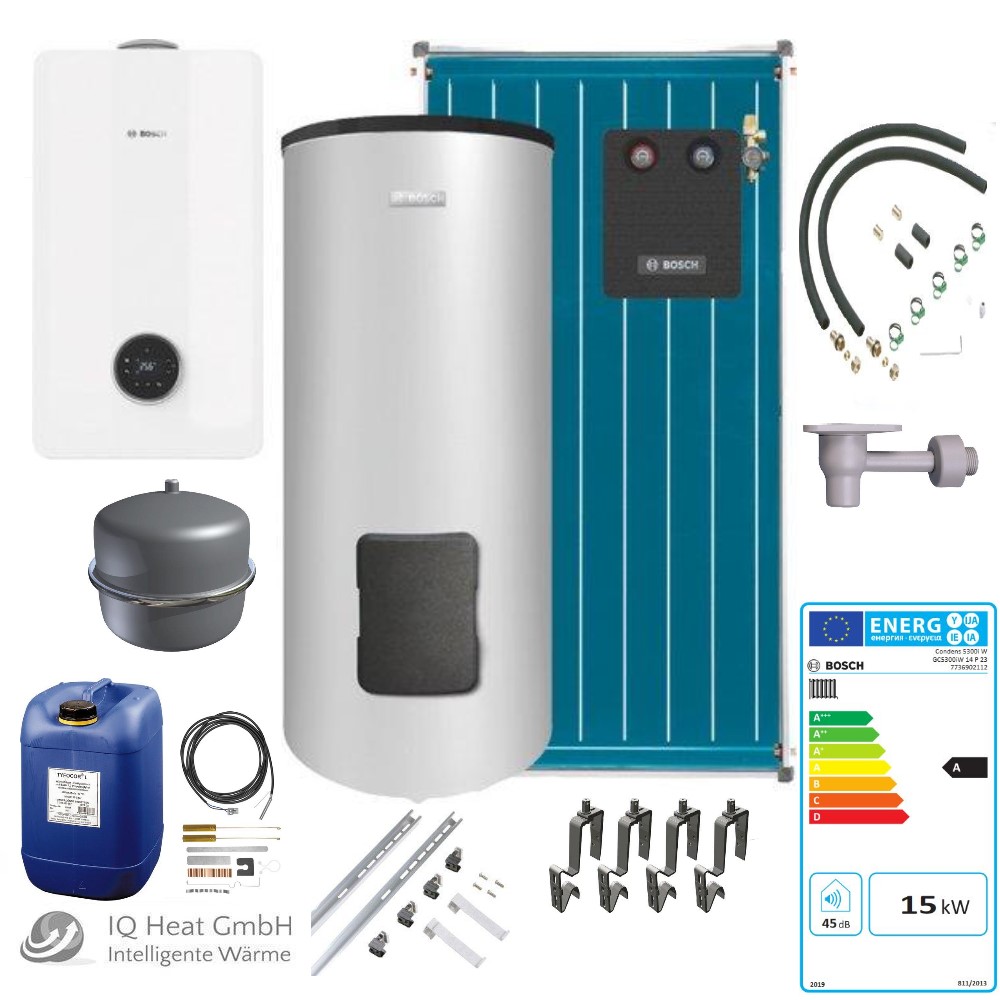

Lieferumfang:
- BOSCH Gas-Brennwertgerät, wandhängend, GC5300iW 14 P 23,
Speicheranschluss, Bestell-Nr.: 7736902112
- BOSCH Installationszubehör Nr. 432, Trichtersiphon, Bestell-Nr.:
7719000763
- BOSCH Sonnenkollekt. SO4000TFV-FCC220-2V, Flachkollektor senkrecht,
2026x1032x67, Bestell-Nr.: 8718532282, Anzahl (Stück): 2
- BOSCH Solar-Warmwasserspeicher STORA, WS 300-5 PK1 C, 1495x670, 290 L,
silber, Bestell-Nr.: 7735501558
- BOSCH Zubehör Warmwasserspeicher SF4Set, Speicherfühler inkl.
Befestigungsset, Bestell-Nr.: 7735502289
- BOSCH Zubehör Solartechnik AGS10/MS100-2, Solarstation AGS10 +
Solarmodul MS100-2, Bestell-Nr.: 7735600350
- BOSCH Zubehör Solartechnik WMT 1, Grundbauset 1 Kollektor FCC Aufdach,
Bestell-Nr.: 7709600087
- BOSCH Zubehör Solartechnik WMT 2, Erweiterungsset 1 Kollektor FCC
Aufdach, Bestell-Nr.: 7709600088

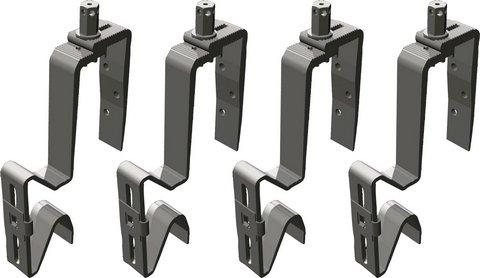

- BOSCH Zubehör Flachkollektoren FKA 3-2, Dachanbindung Pfannen/Biber, 4
Stück, Bestell-Nr.: 8718531023, Anzahl (Stück): 2
- BOSCH Zubehör Solartechnik WFS 20, Aufdach Anschluss-Set für SO4000TF,
Bestell-Nr.: 7735600333
- BOSCH Zubehör Solartechnik SAG 18, Solar-Ausdehnungsgefäß 18 Liter,
silber, Bestell-Nr.: 7738325439
- BOSCH Zubehör Solartechnik AAS 1, Anschlusssatz an
Solar-Ausdehnungsgefäß, Bestell-Nr.: 7739300331
- BOSCH Zubehör Solartechnik SFF 20, Solarfluid für Flachkollektoren, 20
L, Bestell-Nr.: 8718660881
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und
die Wartung dieses Gerätes dürfen nur von einem
SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen
Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
WEEE-Reg.-Nr.: DE 69542401
