Buderus Abgas Doppelbogen für Heizeinsatz Nachheizkasten 146 mm 153 mm

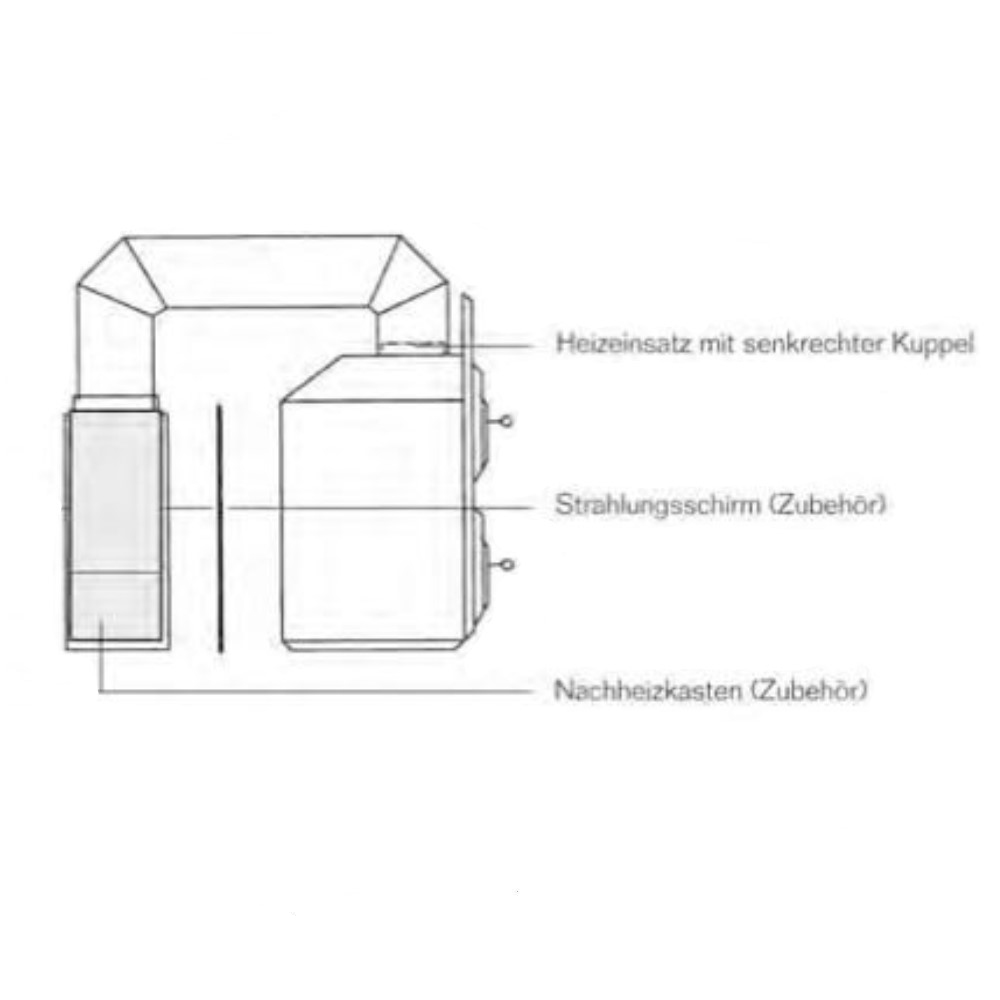

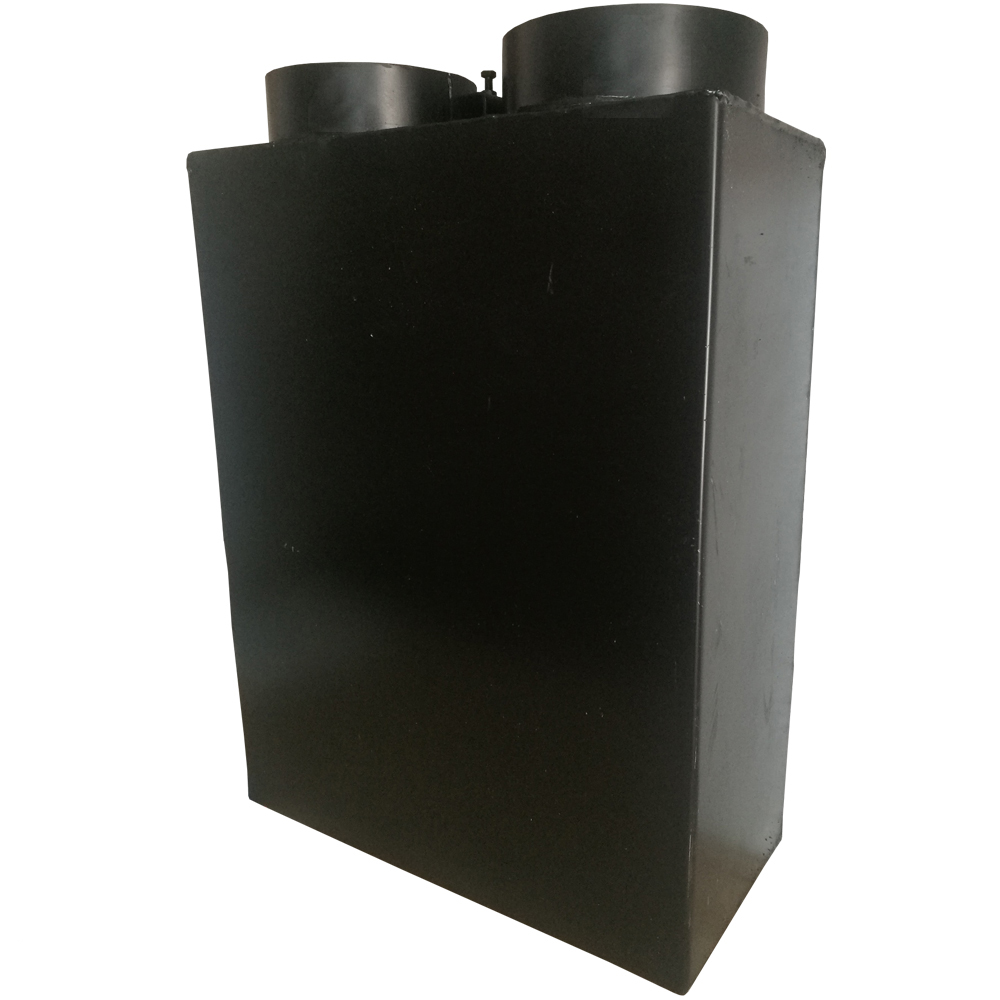

Buderus Nachheizkasten NK 74 E-122 optional mit Strahlungsschirm für Öl-, Festbrennstoff- und Holzbrand-Heizeinsätze Artikelnummer: 4111704 + 4111772 Beschreibung: Für eine optimale Wärmenutzung können bei Heizeinsätzen zusätzliche Heizflächen, sowie ein Strahlungsschirm ( Zubehör, optional wählbar ) installiert werden. Je nach Brennstoffwahl und bauseitigen Gegebenheiten müssen keramische Heizgaszüge durch Ausmauerung innerhalb der Anlage oder metallische Heizgaszüge durch einen externen Nachheizkasten aus 2 mm Stahlblech (Zubehör) eingesetzt werden. Die unerwünschte Wärmeabstrahlung nach hinten wird durch den Strahlungsschirm wirkungsvoll verhindert.Der Nachheizkasten besteht aus 2 mm Stahlblech, ist schwarz lackiert und hat eine Oberfläche von 1,22 m². Zur Verwendung bei nur mit senkrechter Kuppel: Logaflame HLG217 Logaflame HLG317 Logaflame H205 Logaflame H305 Technische Daten: Höhe: 740 mm Breite: 450 mm Tiefe: 250 mm Material: 2 mm Stahlblech Farbe: schwarz lackiert Rohrdurchmesser: Innen (Di) 154 mm / Außen (Da) 148 mm Oberfläche: 1,22 m² Buderus: 4111704 Technische Daten Strahlungsschirm: Typ: Strahlungsschirm f NK 74 E-122 Höhe: 740 mm Breite: 450 mm Buderus: 4111772 Lieferumfang: Buderus Nachheizkasten NK 74 E-122 optional mit Strahlungsschirm

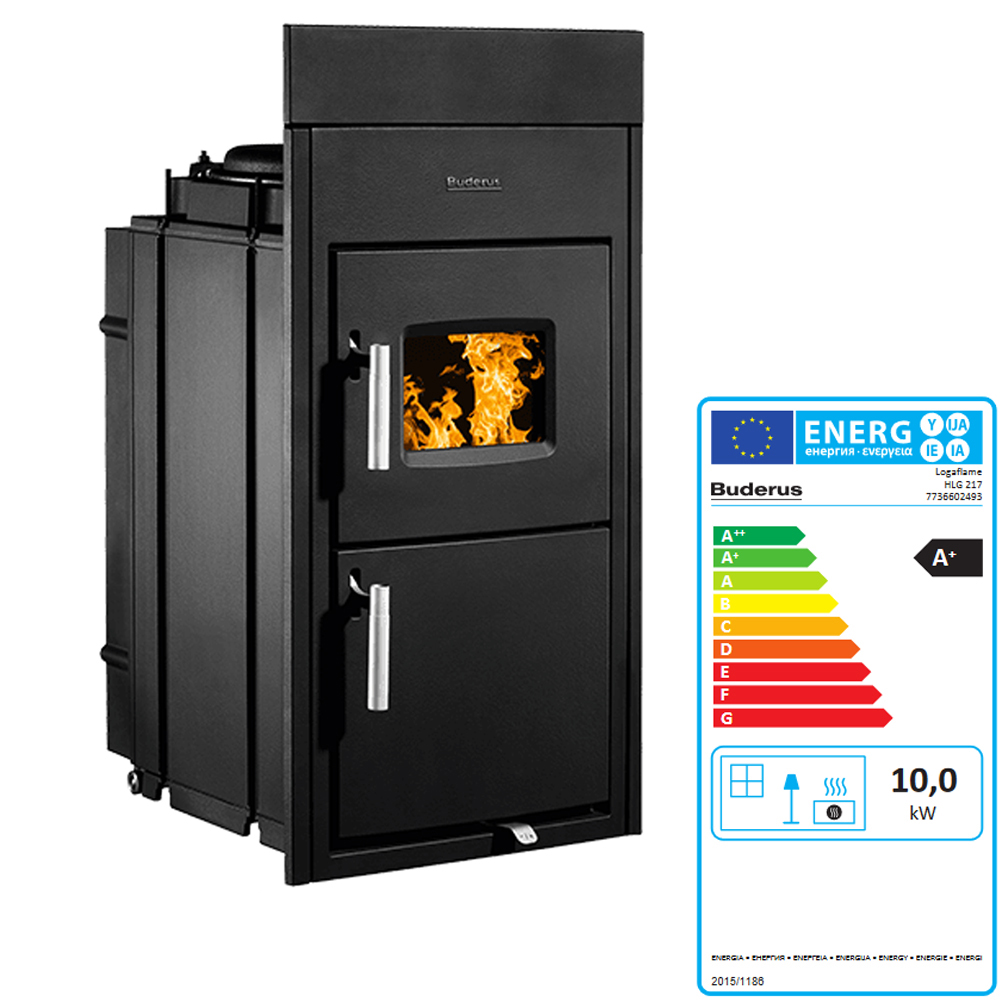

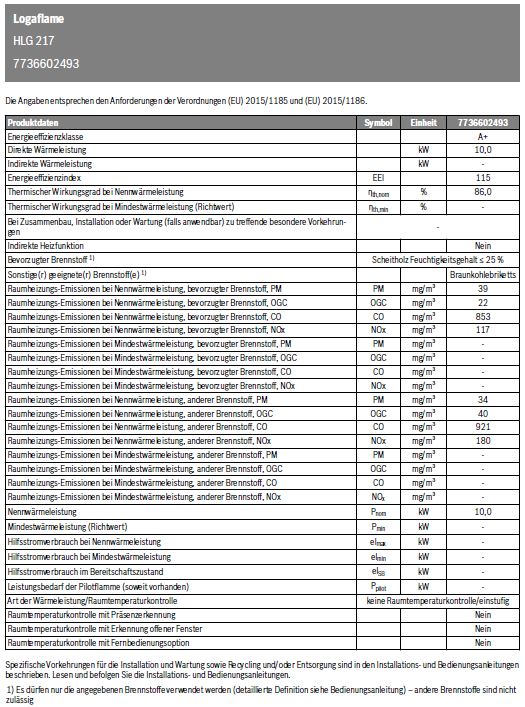

Buderus Heizeinsatz Logaflame HLG217 - Leistung 10 kW - optional Kuppel + Anbauleisten Hersteller: 7736602493 Buderus Festbrennstoff-Heizeinsatz Logaflame HLG217, 10 kW, mit Frontplatte und ohne/mit Kuppel. Festbrennstoff-Heizeinsatz nach DIN EN 13229 für den Einbau in Warmluftöfen mit Rostfeuerung. Für 33 cm Scheitholz und Braunkohlebriketts geeignet. Der Einbau erfolgt immer in Verbindung mit einer Nachheizfläche. Der Heizeinsatz ist besonders geeignet für den Anschluss an keramische Züge. Brennraumauskleidung aus Feuerbeton und Vermiculite sind lose passgenau gesteckt im Feuerraum. Kein Ausmörteln erforderlich. Der Heizeinsatz wird mit einer vormontierten Frontplatte 790 x 420 mm ausgeliefert. Weitere Frontplatten-Abmessungen können über Anbauleisten realisiert werden. Der Kuppelabgang kann wahlweise waagerecht bzw. senkrecht erfolgen. Der Kuppelabgang-Durchmesser beträgt 145 mm für die waagerechte und senkrechte Kuppel. Zusätzlich steht eine senkrechte Kuppel mit Abgang 180 mm zur Verfügung. Die 2.Stufe der 1.BImSchV wird erfüllt. Geräteinformation der HLG-Heizeinsätze: Alle Heizeinsätze, die vom 01.01.1975 bis zum 31.12.1984 eingebaut wurden, sind austauschpflichtig. Genau dafür sind die Logaflame HL...7 Heizeinsätze konzipiert. Die wichtigen Abmessungen der alten Buderus Heizeinsätze wurden dabei beibehalten. Ideal für den Einbau in Kachelofenanlagen, wo sich der Heizeinsatz im Keller, Flur oder Küche befindet. Die Logaflame HL...7 vereinen modernste Technik und klassisches Design. Ausgestattet sind die Heizeinsätze mit zwei Türen: einer Fülltür und einer Aschetür. Die Fülltür besitzt ein kleines Sichtfenster. Eine Rostfeuerung mit Rüttelrost und Aschekasten gehört mit zum Gerät. Zugelassen sind die Heizeinsätze für die Brennstoffe Scheitholz, Holzbriketts und Braunkohlebriketts. Selbstverständlich erfüllen alle Logaflame HL...7 die 2. Stufe der 1. BImSchV. Die Heizeinsätze können an Nachheizflächen aus Stahlblech oder an lange keramische Züge angeschlossen werden. Auch die Kombination mit Ortner-Aufsatzspeicher ist möglich. Für eine einfache und effiziente Bedienung kann der Logamatic TCA200 mit den Heizeinsätzen kombiniert werden. Technische Daten: Nennwärmeleistung Gesamt: 10 kW Gewicht: 135 kg Abgasstutzen: 145/180 mm Abgastemperatur Holz: 199 C Abgastemperatur BB: 193 C Abgasmassenstrom Holz: 9,7 g/s Abgasmassenstrom BB: 9,8 g/s Notwendiger Förderdruck: 12 Pa Wirkungsgrad Holz: 84 % Wirkungsgrad BB: 84 % Scheitholzlänge: max. 33 cm Abmessungen: Höhe, Stutzen senkrecht: 836 mm Breite: 387 mm Tiefe: 477 mm Landesbauverordnung: CE Die 2.Stufe der 1.BImSchV wird erfüllt Fabrikat: Buderus Buderus-Artikel-Nr.: 7736602493 Energieeffizienzklasse: A+ Energieeffizienzklassen-Spektrum: A++ -> G Direkte Wärmeleistung: 10,0 kW Energieeffizienzindex: 116 Abgasnorm: die 2. Stufe der 1. BImSchV wird erfüllt Technische Daten Kuppel aus Gusseisen: Für die unterschiedlichsten Einbauvarianten sind folgende Kuppeln erhältlich. Ein besonderer Vorteil ist, dass die Kuppeln stufenlos drehbar gelagert sind. Somit ist auch eine problemlose Befestigung gewährleistet. Kuppelabgang senkrecht, 145 mm, Gewicht ca. 6,5 kg Kuppelabgang senkrecht, 180 mm, Gewicht ca. 6,5 kg Kuppelabgang waagerecht, 145 mm, Gewicht ca. 12,5 kg schwarz lackiert Technische Daten Set Anbauleisten: Die Standard-Auslieferung besteht aus einer 790 x 420 mm Frontplatte, die über Anbauleisten auf verschiedene Einbaumaße angepasst werden kann. Lieferumfang: Buderus Heizeinsatz Logaflame HLG217, 10 kW, mit Frontplatte vormontierte Frontplatte 790 x 420 mm Kuppel optional laut Ihrer Auswahl (ohne, senkrecht oder waagerecht) Anbauleisten optional laut Ihrer Auswahl
