Buderus Elektro-Heizgerät Logamax E156 - 4 kW DE
Herstellerteilenummer:
7738504967
Beschreibung:
- Elektro-Heizgerät Logamax E156 zur Kombination mit anderen Wärmeerzeu-
gern (z.B. Wärmepumpen) in Verbindung mit Pufferspeichern. Zur Abdeckung von
Spitzenlasten oder zur Erhöhung des Eigenverbrauchs in Verbin-dung mit
Photovoltaikanlagen.
- Elektro-Heizgerät für den Betrieb mit elektrischem Strom
- Verwendung als Back-up oder Hauptwärmequelle
- Extrem leiser Betrieb - Sicherheitsausstattung ab Werk
- Kaskadierfunktion (Kaskadenmodul er-forderlich)
- Maximale Heizwasservorlauftemperatur bis 85 C möglich
- Ansteuerung in 3 Leistungsstufen
- Leistungsanforderung der Geräte über 0-10 V Signal (Funktionsmodul
erforderlich) oder Konstantregelung über optionalen Speichertemperaturfühler
- Elektrischer Anschluss: Das Elektro- Heizgerät kann einphasig mit 230
Volt betrieben werden. Für alle Geräte ist ein dreiphasiger Anschluss
vorgesehen
- Anschluss Heizung: 3/4" - Das Gerät eignet sich nur für eine
Wandmontage, der Zugang zum Gerät muss zu Wartungszwecken von zwei Seiten
möglich sein
Technische Daten:
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: D
Energieeffizienzklassen-Spektrum: A+++ -> D
Wärmenennleistung: 4 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 36 %
Schalleistungspegel in Innenräumen: 39 dB
-
Heizleistung: 3,96 kW
-
Leistungsaufnahme: 4,10 kW
-
Leistungsstufen: 3
-
Netzspannung: 3x400/230 V AC (-10/+6 %)
-
Nennstrom (bei 3x400/230 V AC): 5,8 A
-
Geräteabsicherung
(bei 3x400/230 V AC): 10 A
-
Netzspannung: 1x230 V AC (-10/+6 %)
-
Nennstrom (bei 1x230 V AC): 17,4 A
-
Geräteabsicherung
(bei 1x230 V AC): 20 A
-
Elektrische Schutzart: IP40
-
Nenninhalt des Wasserraumes: 3,7 l
-
Maximal zulässiger Betriebsdruck: 3 bar
-
Mindestvolumenstrom: 56 l/h
-
Mindestbetriebsdruck: 0,6 bar
-
Maximale Temperatur Heizwasser: 85 C
-
Ausdehnungsgefäß: 7 l
-
Sicherheitsventil 1/2": 3 bar
-
Anschluss Vorlauf (Außengewinde): G3/4
-
Anschluss Rücklauf (Außengewinde): G3/4
-
Heizgerätgewicht ohne Wasser: 17 kg

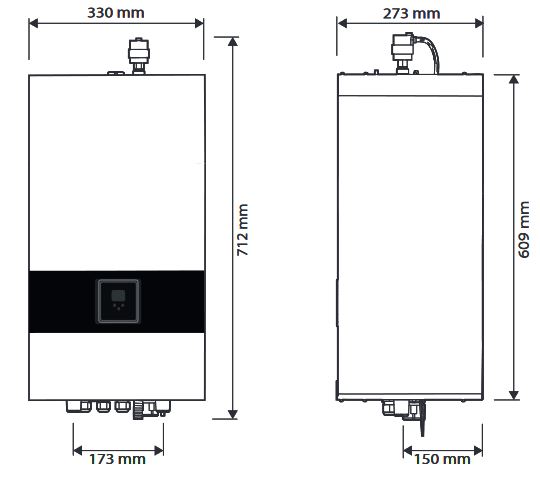

Höhe: 712 mm
Breite: 330 mm
Tiefe: 273 mm
-
Gewicht: 24,4 kg
-
Fabrikat: BUDERUS
-
Buderus-Artikel-Nr.: 7738504967
Lieferumfang:
- Buderus Logamax E156-4
-
Standard Ausrüstung:
- Montageplatte
- Geräteverkleidung
- Steuerelektronik
- Kraftelemente
- Wasserdruckschalter
- Sicherheitstemperaturbegrenzer (STB)
- Sicherheitsventil
- Heizwasserpumpe Taco
- Ausdehnungsgefäß
Installation:
- Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Elektroinstallation)
sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von
einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften
sowie entsprechend dieser Anweisung ausgeführt werden!
