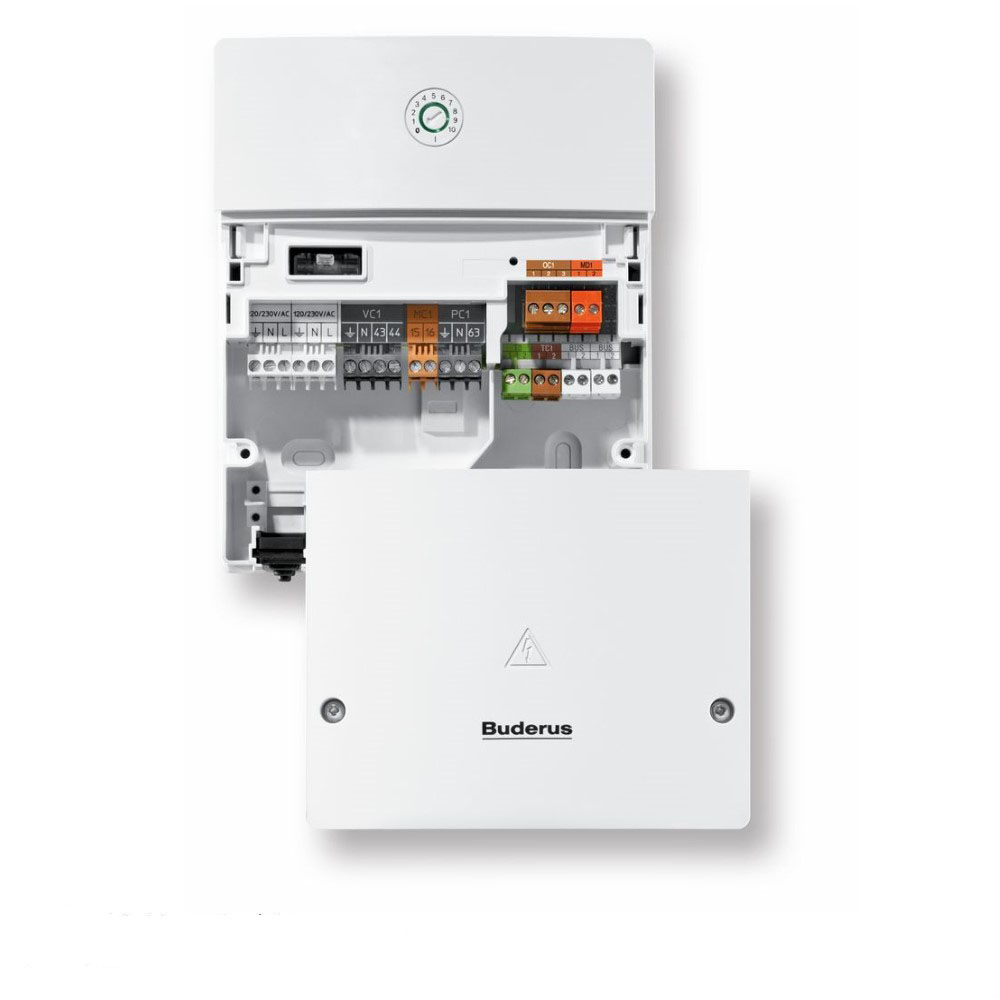

Buderus Heizkreismodul Modul MM100-C Mischermodul für Logamatic EMS plus
| Art.Nr.: |
177246376
|
| Herst.Nr.: |
7738110114
|
| EAN: | 4054925503661 |
| Lieferzeit: |
ca. 4 Wochen |
355,44 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Buderus Modul MM100-C Heizkreismodul für Logamatic EMS plus
Herstellerteilenummer: 7738110114
Beschreibung:
Heizkreismodul MM100 für die Funktionen Heizen/Kühlen/Warmwasser zum Einsatz im Regelsystem Logamatic EMS plus. Die Funktion ist über die Bedieneinheiten RC310, HMC310, BC400 oder RC200 steuerbar.
Funktionsumfang bei MM100 Adressschalter Stellung 1-4:
- Regelung eines Heiz-/Kühlkreises mit Pumpe (PC1), Mischer (VC1, optional), Vorlauftemperaturfühler (TC1, optional), Temperaturwächter (MC1, Fußbodenheizung), Taupunktwächter (Wärmepumpe mit Kühlfunktion, MD1) sowie einem Weichenfühler (T0, optional).
- Zeitprogramm einstellbar (RC310, BC400: 2 Programme, RC200: 1 Programm)
- Mit RC310/BC400/RC200: Regelungsart einstellbar ("witterungsgeführt"/"raumgeführt")
- Alternativ bei Gas-/Öl-Wärmeerzeugern Regelungsart "konstant" mit Wärmeanforderung über Schaltkontakt.
- Frostschutz, Nachtabsenkung, Sommer-Winterumschaltung einstellbar. Zusätzlich bei BC400 in Verbindung mit Wärmepumpe Kühlfunktion aktivierbar.
Funktionsumfang bei MM100 Adressschalter Stellung 9:
- Regelung eines Speicherladekreis mit Speicherladepumpe (PC1), Zirkulationspumpe (VC1) und einem Weichenfühler (T0, optional) sowie eigenem Zeitprogramm für Warmwasser und Zirkulation
- Erforderlich für - die Solarfunktion "Überwachung tägliche Aufheizung 60 C" oder - wenn der Start der Speicherladepumpe erst erfolgen darf bei Kesseltemperatur > Speichertemperatur - wenn zusätzlich zum normalen Warmwassertemperaturniveau ein reduziertes Temperaturniveau erforderlich ist oder
Funktionsumfang bei MM100 Adressschalter Stellung 10:
- (nur mit Gas/Öl): Regelung eines zweiten Speicherladekreis (zusätzlich zu Speicher 1) mit getrennter Speicherladepumpe (PC1), Speichertemperaturfühler (TC1) und Zirkulationspumpe (VC1) sowie eigenem Zeitprogramm für Warmwasser und Zirkulation.
Weitere Merkmale:
- Anschlussmöglichkeit Temperaturwächter TB1 für Fußbodenheizung, Überwachung und Störmeldung bei Auslösung
- Geeignet für Anschluss Hocheffizienzpumpe
- Einfache automatische Erkennung der angeschlossenen Komponenten mit Konfigurationsvorschlag sowie Bedienung über BC400/RC310/RC200
- Interne Kommunikation über EMS Daten- bus Besondere Planungshinweise: In Verbindung mit System-Bedieneinheit BC400/RC310 max. 6 Module pro Anlage (4 x Heizkreis mit Mischer + 2 x Warm- wasser) - In Verbindung mit Bedieneinheit RC200 max. 1 Modul pro Anlage (1 Heizkreis mit Mischer) - In Verbindung mit Wärmepumpe max. 4 Module pro Anlage (4 x Heizkreis) - Nicht kombinierbar mit Modulen MM10/ SM10/WM10
Lieferumfang:
- 1 Modul MM100 mit Klemmenabdeckung und Wandsockel, Zugentlastungen für Anschlusskabel und Montagematerial
- 1 Vorlauftemperaturfühler 9 mm
- Installationsanleitung
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
