Buderus Logaplus-Paket K501 KB372-150kW,links,EG-H/L,MC110
Herstellernummer: 7739616536
Beschreibung:
Brennwertkessel Logano plus KB372, geprüft nach EN 15502 für Erdgas,
vor- eingestellt und warmgeprüft auf Erdgas E (H-Gas, G20), Umrüstsatz auf
Erdgas LL (L-Gas, G25) im Lieferumfang, CE-Kennzeichnung, mit integriertem
modulieren- dem, emissionsarmen und leisem Gas-Vormischbrenner (Gas-Armatur mit
integrier- ter Dichtheitskontrolle), für Überdruckfeuerung, Heizgas- und
Wasserführung im Gegenstrom-Wärmetauscherprinzip, Druck- verlustarmer
Hochleistungswärmetauscher aus robustem Aluminium-Silizium-Guss,
schalloptimierte Heizgasführung, mit integriertem Drucksensor nach DIN EN 12828
als Ersatz für Wassermangelsicherung sowie blau (RAL 5015) und Anthrazit (RAL
7016) lackiertem Kesselmantel. Sehr kompakte Kessel-Abmessungen und geringes
Gewicht. Die Anlieferung erfolgt für eine vereinfachte Einbringung auf einer
Palette in drei Verpackungseinheiten (1x Kessel und 2x Verkleidung)
Vorteile des KB372:
- Der Gas-Brennwertkessel arbeitet leise und stromsparend. Die
Energiekosten werden durch den stromsparenden Betrieb gering gehalten.
- Der Logano plus KB372 wird bedient durch die intelligente
Regelungstechnik mit der Logamatic 5313 oder Logamatic EMS plus. Dank
serviceorientiertem Design sind alle relevanten Bauteile bei der Wartung
optimal zu erreichen. Der Abgasanschluss kann entsprechend den räumlichen
Gegebenheiten von hinten nach oben umgebaut werden.
- Es gibt zahlreiche Möglichkeiten zur Systemintegration. Das Ergebnis der
Kombinationsmöglichkeiten ist ein Heizsystem, in dem alles wirtschaftlich
arbeitet und perfekt integriert ist.

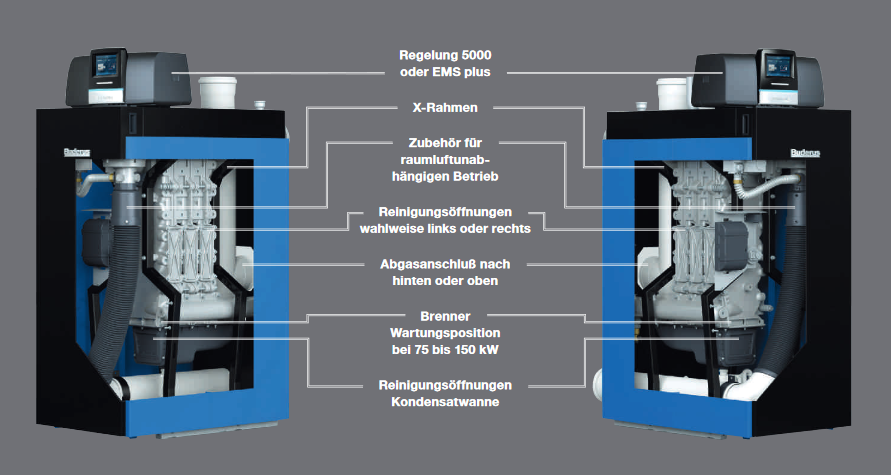

- Sehr wartungsfreundlich, gute Bauteil-Zugänglichkeit
- Alle service- und wartungsrelevanten Bereiche sind von vorne und rechts
erreichbar, einfache Inspektion, mechanische Reinigungsmöglichkeit der
Heizflächen von rechts, Revisions- und Inspektionsöffnung.
- Der Brenner lässt sich zur Wartung nach vorne raus- ziehen und in
Wartungsposition am Kesselrahmen befestigen.
- Kombinierbar mit den Regelsystemen Logamatic 5000 (Ausführungen f. SAFe
Kessel) oder Logamatic MC110 (EMS plus) (kein Lieferumfang) mit integriertem
Service- Diagnose System, Kommunikationsschnitt- stelle zu digitalem
Feuerungsautomat SAFe, Feuerungsüberwachung, Anzeige der Betriebszustände
und Wartungsmeldungen als Klartext, mit umfangreichen Servicefunktionen.
Abgestimmte Systemtechnik
Technische Daten:
-
Nennleistung:
bei Systemtemp. 50/30: 150,0 kW
bei Systemtemp. 80/60: 139,8 kW
-
Modulationsbereich: 17-100 %
-
Norm-Nutzungsgrad (Hs): bis 97,8 %
-
Gesamtgewicht: 180 kg
-
Kleinstes Transportgewicht: 117 kg
-
Vorlauf/Rücklauf: DN 50 PN 6
-
Abgasanschluss (Muffe): DN 160
-
Zuluftanschluss: DN 110
-
Abgastemperatur
bei Systemtemp. 50/30: 45 C
bei Systemtemp. 80/60: 67 C
-
Verfügbarer Förderdruck: 150 Pa
-
Max. Kesseltemperatur:
Logamatic EMS plus: 85 C
Logamatic 5000: 95 C
-
Heizwasserseitiger Druckverlust bei deltaT 15K: 53,5 mbar
-
Max. Diff. VL/RL bei Nennlast: 50 Kelvin
-

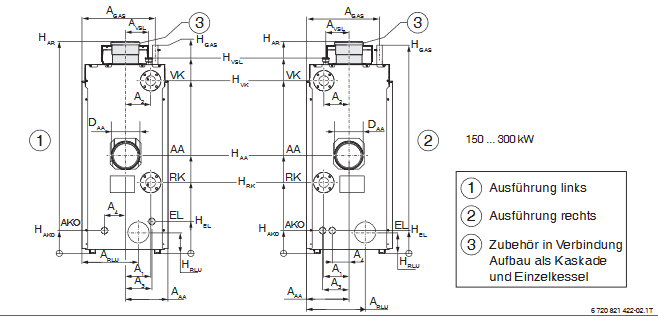

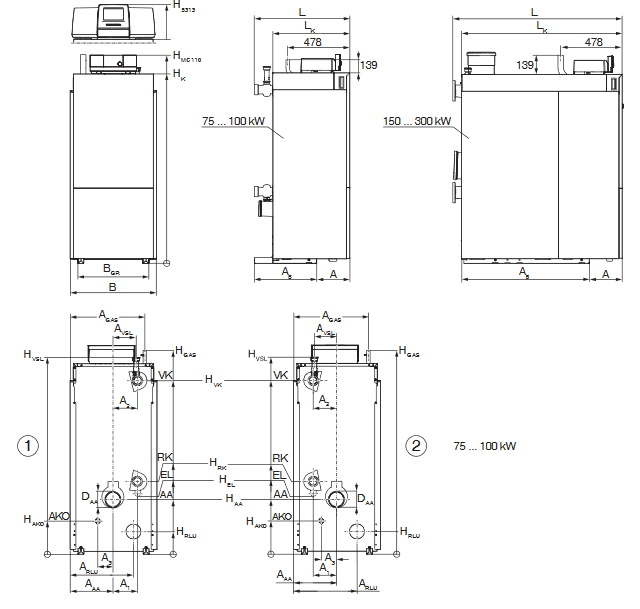

Abmessungen
Tiefe: 914 mm
Breite: 670 mm
Höhe ohne Regelgerät: 1470 mm
Höhe mit Logamatic 5313: 1720 mm
Höhe mit Logamatic MC110: 1612 mm
-
CE-Zeichen:
-
Zul. Betriebsüberdruck: 6 bar
-
Fabrikat: BUDERUS
-
Buderus-Artikel-Nr.: 7739616536
Beschreibung EMSplus:
Der Mastercontroller Logamatic MC110 ist das Basis-Regelgerät für
bodenstehende Kessel im Regelsystem Logamatic EMS. Das digitale Regelgerät z.
Kesselmontage ist modular erweiterbar mit Komponenten des Regelsystems Logamatic
EMS plus sowie Konnektivität.
- Bedienung der Gesamtanlage über System-Bedieneinheit RC310 (optional)
oder - Bei Installation des RC310 im Wohnraum, Kombination mit Kaskadenmodul
MC400 oder Betrieb ohne RC310: Bedienung der Grundeinstellungen des
Wärmeerzeugers über Basiscontroller BC30 E (Zubehör)
- Für Betrieb und Service des Wärmeerzeugers ist eine Bedieneinheit RC310
oder BC30 E erforderlich (nicht im Lieferumfang MC110)
- Kommunikationsschnittstelle zum Feuerungsautomaten SAFe / BRM10
- Ansteuerung der Heizungspumpe im Heizkreis 1
- Regelung der Warmwasserbereitung sowie Ansteuerung der Speicherladepumpe
und einer Zirkulationspumpe
- Anschlussmöglichkeit für externe Wärmeanforderung über Kontakt oder 0-10
V (temperatur- oder leistungsgeführt)
- 2 Steckplätze für die Funktionsmodule xm50/xM100
- Ansteuerung Antiheberventil - Ausgang Sammelstörmeldung - Eingang
Externe Verriegelung Brenner - BUS-Schnittstelle EMS plus
- Service-Schnittstelle für direkten Zugriff über Logamatic Service Key
oder Smart Service Key
- Konnektivität: Gateway Logamatic web KM200, KM300 für verschiedene
Konnek- tivitätsanwendungen optional
System-Bedieneinheit RC310:
mit Außenfühler für das Regelsystem Logamatic EMS plus. Einfache Bedienung
und Inbetriebnahme. Großes, grafikfähiges und hinterleuchtetes Display, Betrieb
als Regler für raum- oder witterungsgeführten Betrieb, Regelung für
Wärmeerzeuger, Warmwasserbereitung, Heizkreis(e), Solaranlage. Umfangreiche
Inbetriebnahme- und Service-Funktionen: Konfigurationsassistent,
Diagnosefunktionen, Wartungsanzeige.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
- Internet-Schnittstelle web KM200 / web KM300
Lieferumfang:
- Buderus Logano plus KB372-150 links - Gasbrennwertkessel
- EMSplus Regelung mit RC310
- Sicherheits-Set 150-300 kW
- Gashahn 3/4"
- Gasfilter 3/4"
- AAS 1" zum Anschluss eines MAGs
- MAG 35 l + Kappenventil 3/4"
- 2x Logafix Kugelhahn 2"
- Mischermodul MM100
- Fühler-Set AS-E
- Montage und Bedienungsanleitung
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und Wartung dieses
Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit
den gültigen Vorschriften, den anerkannten Regeln der Technik sowie
entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 69542401
