Buderus Logano plus GB212 Paket mit RC200
Logasol CKN2.0s

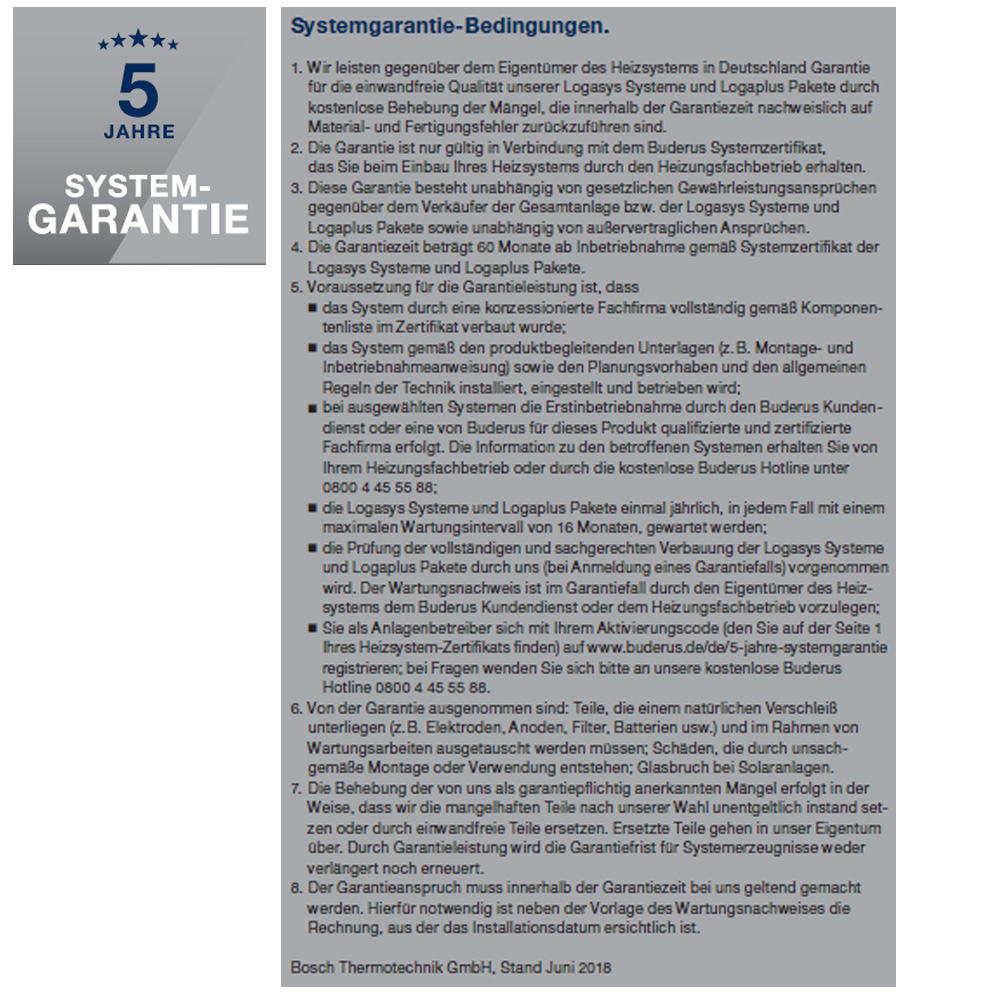

Abgassystem und Anschlusszubehör 5 Jahre Systemgarantie
Beschreibung:

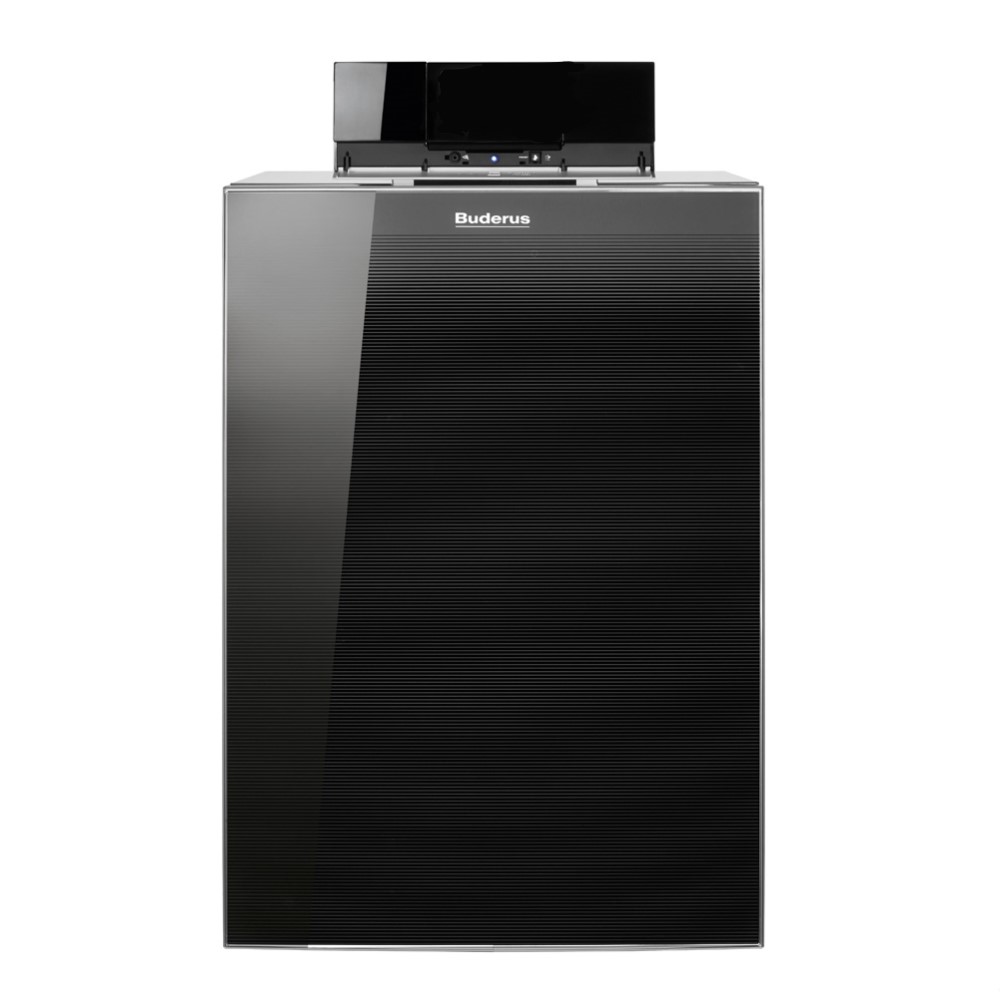

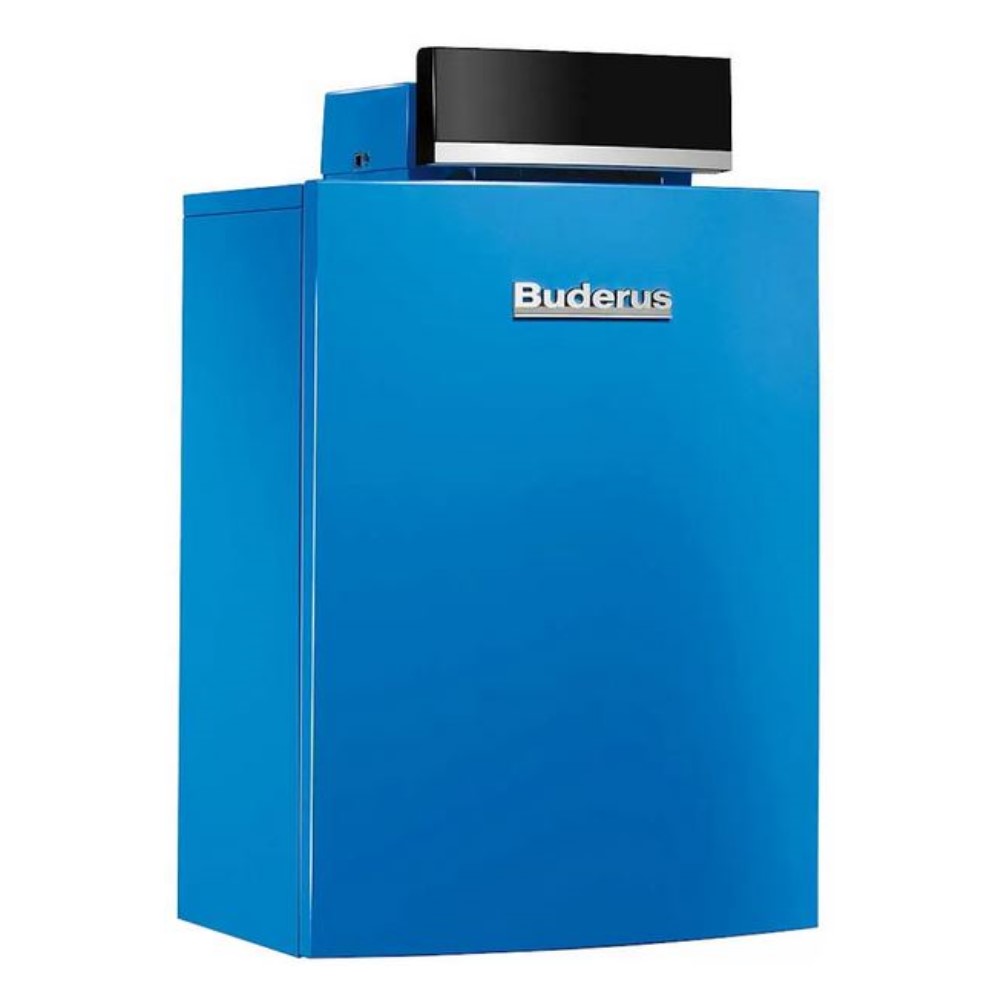

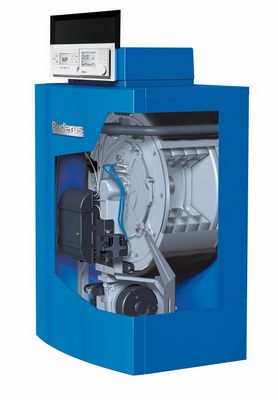

Bodenstehender Gas-Brennwertkessel Logano plus GB212. Der
Brennwertwärmetauscher besteht aus modernem Aluminium-Silizium-Guss. Ideal
geeignet für die Modernisierung. Raus, rein, ran: Tauschen Sie Ihren alten
Heizkessel gegen die neueste Generation von hocheffi zienten Buderus
Gas-Brennwertkesseln aus der Familie Logano plus GB212: Während ihre kompakte
Bauweise für volle Flexibilität bei der Aufstellung und unkomplizierte
Leichtigkeit beim An schluss sorgt, macht ihre Effi zienz und Wirtschaftlichkeit
auch das Energie- und Heizkostensparen kinderleicht!
Vorteile des GB212:
- umweltschonend und günstig im Betrieb durch hocheffiziente
Brennwerttechnik,
- Normnutzungsgrad von bis zu 109,4 %
- optimale Energieausnutzung und weniger Brennerstarts durch modulierenden
Brennerbetrieb,
- Leistungsbereich 20 bis 100 %
- problemlose hydraulische Einbindung ohne Weiche, daher ideal zur
Modernisierung von alten atmosphärischen Kesseln
- kompakte Abmessungen und geringes Gewicht erleichtern Transport und
Einbringung glatte Wärmeübertragungsfläche,
- gut einsehbarer Feuerraum, gute Bauteilzugänglichkeit für einfache
Inspektion und Ergebniskontrolle
- großer Wasserinhalt und geringer wasserseitiger Widerstand für einfache
Systemanbindung
- einfache Einbindung von regenerativen Energien und Systemoptimierung mit
abgestimmten Komponenten und Systemregelungen
Typ |
GB212-15 kW |
GB212 22 kW |
|
|
|
Nennwärmeleistung bei 80/60 °C |
2,7 - 13,8 kW |
4,1 - 20,3 kW |
Nennwärmeleistung bei 50/30 °C |
3 - 15 kW |
4,5 - 22 kW |
Norm-Nutzungsgrad: |
bis 109% (Hi)/ 98,2% (Hs) |
bis 109% (Hi)/ 98,3% (Hs) |
Wasserinhalt |
15,8 Liter |
18,8 Liter |
Normemissionsfaktor CO / NOx |
7 / 34 |
5 / 20 |
Abgasanschluss: |
DN 80 |
DN 80 |
Abgastemperatur bei 30 C Rücklauf: |
52 °C |
39 °C |
Abgastemperatur bei 60 C Rücklauf: |
72 °C |
63 °C |
max. Betriebstemperatur ( STB ) |
85 °C (100 °C ) |
85 °C (100 °C ) |
max. Betriebsdruck: |
3 bar |
3 bar |
|
|
|
Gewicht: |
60 kg |
65 kg |

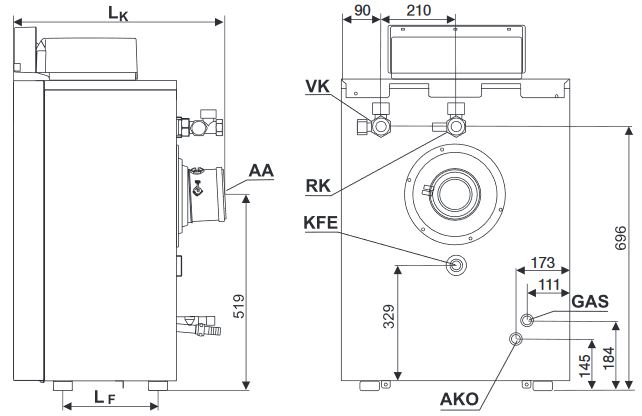

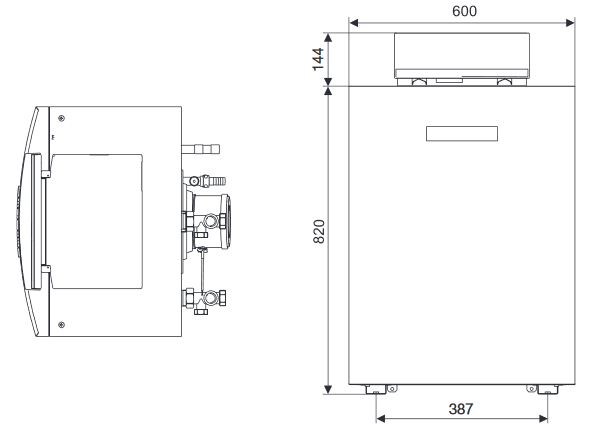

Tiefe: |
625 mm |
625 mm |
Breite: |
600 mm |
600 mm |
Höhe: |
964 mm |
964 mm |

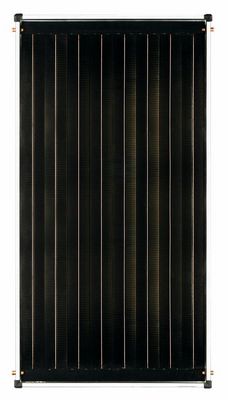

Beschreibung Solarkollektor CKN2.0:
- Kompakter Flachkollektor senkrechte Bauart für Aufdachmontage.
- Hochselektiv beschichteter Vollflächen-Aluminiumabsorber mit
Harfen-Technik
- Abdeckung aus eisenarmem Solarsicherheitsglas.
- Geringes Gewicht durchrobusten Kollektorrahmen aus Aluminium.
- rückseitige Dämmung aus Mineralwolle
- 4 Anschlüsse für montagefreundliche Steckverbindungstechnik mit
gewebeverstärktem Solarschlauch.
- 2 Schlauchverbinder und Federbandschellen im Lieferumfang
Technische Daten:
Bruttofläche: |
2,09 m² |
Aperturfläche: |
1,94 m² |
Absorberinhalt: |
0,8 l |
Gewicht (netto) |
30 kg |
Max. Betriebsdruck: |
6 bar |
|
|
Höhe: |
2026 mm |
Breite: |
1032 mm |
Tiefe: |
67 mm |

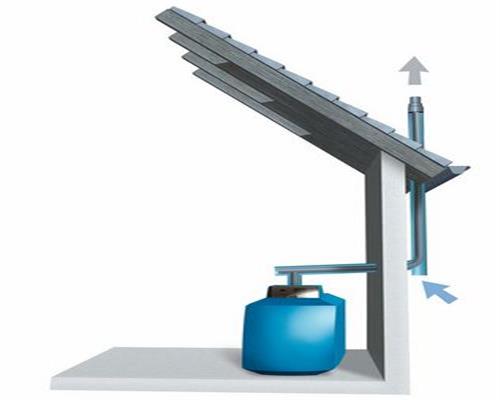

Beschreibung Abgassystem GA-K:
Buderus Abgassystem GA-K Grundbausatz DN 80/125 für die raumluftunabhängige
Abgasführung im Schacht. Bis zum Schacht konzentrisch Kunststoff PP / verzinktem
Stahl (weiß).
Lieferumfang:
- Bogen 87° mit Abstützung und Auflageschiene
- Mauerdurchführung konzentrisch Schachtabdeckung ( Kunststoff schwarz
UV-stabil oder Edelstahl )
- Mündungsrohr ( Kunststoff schwarz UV-stabil oder Edelstahl )
- konzentrisches Rohr DN 80/125 x 500 mm
- konzentrischer Revisionsbogen DN 80/125
- Mauerblende 4 x 1950 mm PP-Abgasrohr
- 1 x 950 mm PP-Abgasrohr
- 2 x 450 mm PP-Abgasrohr
- 1 x 250 mm PP-Abgasrohr mit Prüföffnung
- 6 x Abstandshalter

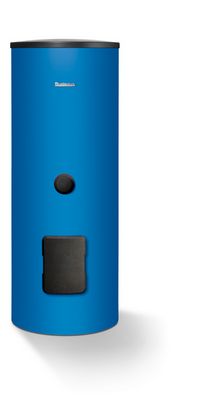

Beschreibung Warmwasserspeicher SMB300:
- Speicherwassererwärmer Logalux SMB300 in stehender, zylindrischer
Stahlblechausführung. Mit 2 eingeschweißten Heizschlangen. 2
Fühlertauchhülsen, groß dimensionierte Reinigungsöffnung vorne sowie
höhenverstellbare Aufstellfüße. Alle warmwasserberührten
Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN plus,
korrosionsbeständig nach DIN 4753-3 und zur Vervollständigung des
kathodischen Korrosionsschutzes mit Magnesiumanode. Wärmeschutz aus 50 mm
Polyurethan-/EPS-Hartschaum, werkseitig geschäumt, mit Ummantelung aus
Stahlblech .
Technische Daten:
- Speicherinhalt: 290 Liter Dauerleistung 80/45 °C : 28,5 kW
- Wärmetauscherfläche oben: 0,9 m²
- Wärmetauscherfläche unten: 1,3 m²
- Heizwasserbedarf: 2,6 m³/h
- Max. Betriebstemperatur warmwasserseitig: 95 °C
- Max. Betriebstemperatur heizwasserseitig: 160 °C
- Max. Betriebsüberdruck warmwasserseitig: 10 bar
- Max. Betriebsüberdruck warmwasserseitig: 6 bar
- Durchmesser: 670 mm
- Höhe: 1495 mm
- Gewicht: 118 kg
Beschreibung Vitotronic 200 Typ WO1C:
Anlagenschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle
und Bedienteil.
Einfache Bedienung mit grafischem Display mit Klartextunterstützung, großer
Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener
Hilfe.
Möglichkeiten zur Einstellung für Betriebsarten, Party- und Sparbetrieb,
Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von
Temperaturen.
Mit bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und
variabler Heizgrenze. Mit automatischer Sommer-/Winterumschaltung,
Wartungsmeldung und kontrollierter Estrichtrocknung.
- Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
- Über KM-BUS ist eine einfache Fernüberwachung möglich (Vitocom 100, Typ
GSM als Zubehör erforderlich).
- Fernbedienung ist mit Vitotrol App und Vitocom 100, Typ LAN1 (Zubehör)
über DSL/Internet möglich.
- Über LON-BUS und/oder Vitogate 200, Typ KNX (Zubehör)
kommunikationsfähig mit übergeordneten Leitsystemen.
- COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON-BUS
ist möglich (Zubehör erforderlich).
- Über den Optolink-Anschluss ist eine drahtlose WLAN Daten-Kommunikation
mit der WLAN-Schnittstelle Vitoconnect 100, Typ OPTO1 möglich. Diese
ermöglicht den
- Datenaustausch der Regelung für Bedienung über Viessmann App und
Fernüberwachung durch Servicefirmen.
- Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über
LON-BUS ist möglich. Für die Funktion Schwimmbadbeheizung, externe
Betriebsprogramm-Umschaltung mit
- Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes
Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10
V-Signal ist eine
- Funktionserweiterung der Regelung mit der externen Erweiterung EA1
(Zubehör) erforderlich.

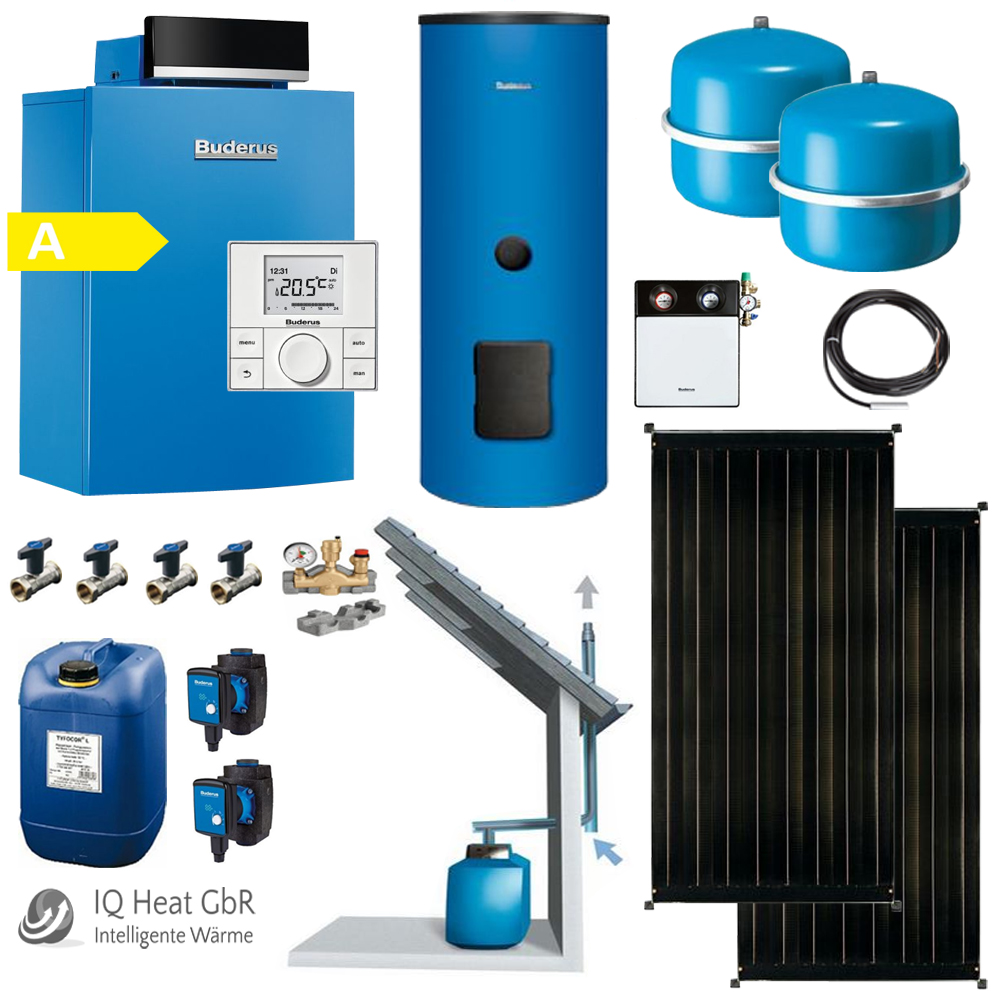

Lieferumfang:
- 1x Buderus Logano plus GB212 15 oder 22 kW
- Regelgerät MC40 mit BC25
- 1x Bedieneinheit RC200 mit Außenfühler
- 4x Gerätefüße
- 1x Heizungspumpe BUE-Plus 25/1-4
- 1x Heizungspumpe BUE-Plus 25/1-6
- 2x Pumpenkugelhahn-Set 1" mit je
- 1x Schwerkraftbremse
- 2x Pumpenanschlussverschraubung TG 1"x1 1/2"
- 1x Ausdehnungsgefäß 35 Liter mit Befestigung und
Kappenventil
- 1x Kesselsicherheitsgruppe 1" mit Manometer
- 1x Gasdurchgangshahn 1/2"
- 1x Speicheranschluss-Set
- 2x Solarkollektor Logasol CKN2.0s
- 1x Komplettes Montagezubehör für die Aufdachmontage
- 1x Buderus Solar Trinkwasserspeicher SMB300
- 1x Solarpumpengruppe Logasol KS0110/2
- 1x Solarmodul SM100
- 1x Solarfluid 20 Liter
- 1x Solar Ausdehnungsgefäß BU-S 18 Liter
- 1x AAS/Solar Anschlussleitung
- 1x Abgaspaket Grundbausatz GA-K mit 10m Abgasrohr DN80
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und
die Wartung dieses Gerätes dürfen nur von einem
SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen
Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
