Produktinformationen "Buderus Logaplus-Paket K61 GB212 15 22 SU300 Gas Brennwert Kessel GA-K 10 m"
Buderus Logano plus GB212 Paket mit RC310 und GA-K 10 m
Abgassystem und Anschlusszubehör und 5 Jahre Systemgarantie möglich
Beschreibung:

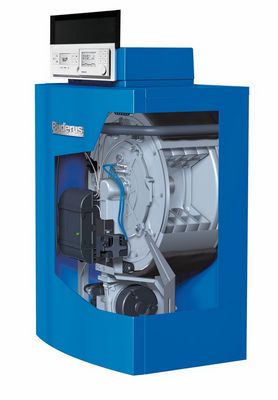

Bodenstehender Gas-Brennwertkessel Logano plus GB212. Der Brennwertwärmetauscher besteht aus modernem Aluminium-Silizium-Guss. Ideal geeignet für die Modernisierung. Raus, rein, ran: Tauschen Sie Ihren alten Heizkessel gegen die neueste Generation von hocheffi zienten Buderus Gas-Brennwertkesseln aus der Familie Logano plus GB212: Während ihre kompakte Bauweise für volle Flexibilität bei der Aufstellung und unkomplizierte Leichtigkeit beim An schluss sorgt, macht ihre Effi zienz und Wirtschaftlichkeit auch das Energie- und Heizkostensparen kinderleicht!
Vorteile des GB212:
- umweltschonend und günstig im Betrieb durch hocheffiziente Brennwerttechnik,
- Normnutzungsgrad von bis zu 109,4 %
- optimale Energieausnutzung und weniger Brennerstarts durch modulierenden Brennerbetrieb,
- Leistungsbereich 20 bis 100 %
- problemlose hydraulische Einbindung ohne Weiche, daher ideal zur Modernisierung von alten atmosphärischen Kesseln
- kompakte Abmessungen und geringes Gewicht erleichtern Transport und Einbringung glatte Wärmeübertragungsfläche,
- gut einsehbarer Feuerraum, gute Bauteilzugänglichkeit für einfache Inspektion und Ergebniskontrolle
- großer Wasserinhalt und geringer wasserseitiger Widerstand für einfache Systemanbindung
- einfache Einbindung von regenerativen Energien und Systemoptimierung mit abgestimmten Komponenten und Systemregelungen
Technische Daten GB212-15 kW:
- Nennwärmeleistung bei 80/60 °C: 2,7 - 13,8 kW
- Nennwärmeleistung bei 50/30 °C: 3 - 15 kW
- Norm-Nutzungsgrad: bis 109% (Hi)/ 98,2% (Hs)
- Wasserinhalt: 15,8 Liter
- Normemissionsfaktor CO / NOx: 7 / 34

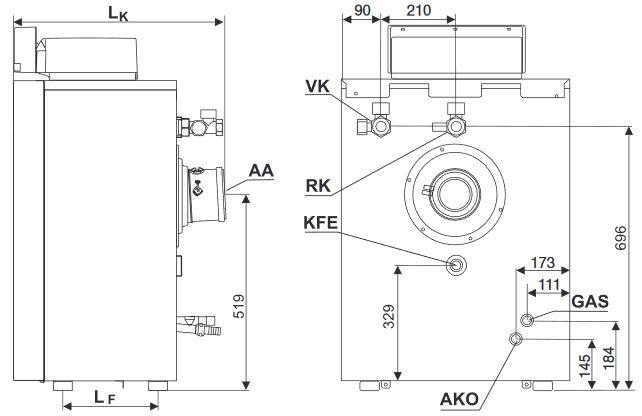

- Abgasanschluss: DN 80
- Abgastemperatur bei 30 C Rücklauf: 52 °C
- Abgastemperatur bei 60 C Rücklauf: 72 °C
- max. Betriebstemperatur ( STB ): 85 °C (100 °C )
- max. Betriebsdruck: 3 bar
- Gewicht: 60 kg

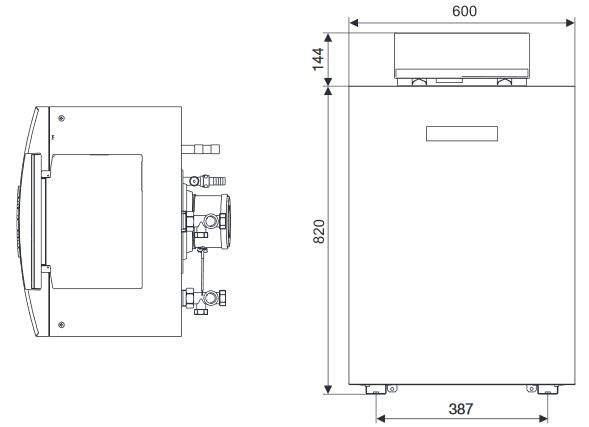

- Tiefe: 625 mm
- Breite: 600 mm
- Höhe: 964 mm
Technische Daten GB212-22 kW:
- Nennwärmeleistung bei 80/60 °C: 4,1 - 20,3 kW
- Nennwärmeleistung bei 50/30 °C: 4,5 - 22 kW
- Norm-Nutzungsgrad: bis 109% (Hi)/ 98,3% (Hs)
- Wasserinhalt: 18,8 Liter
- Normemissionsfaktor CO / NOx: 5 / 20
- Abgasanschluss: DN 80
- Abgastemperatur bei 30 C Rücklauf: 39 °C
- Abgastemperatur bei 60 C Rücklauf: 63 °C
- max. Betriebstemperatur ( STB ): 85 °C (100 °C )
- max. Betriebsdruck: 3 bar
- Gewicht: 65 kg
- Tiefe: 625 mm
- Breite: 600 mm
- Höhe: 964 mm

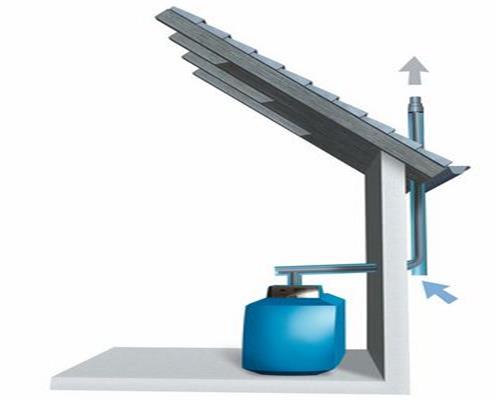

Beschreibung Abgassystem GA-K:
Buderus Abgassystem GA-K Grundbausatz DN 80/125 für die raumluftunabhängige Abgasführung im Schacht. Bis zum Schacht konzentrisch Kunststoff PP / verzinktem Stahl (weiß).
Lieferumfang:
- Bogen 87° mit Abstützung und Auflageschiene
- Mauerdurchführung konzentrisch Schachtabdeckung ( Kunststoff schwarz UV-stabil oder Edelstahl )
- Mündungsrohr ( Kunststoff schwarz UV-stabil oder Edelstahl )
- konzentrisches Rohr DN 80/125 x 500 mm
- konzentrischer Revisionsbogen DN 80/125
- Mauerblende 4 x 1950 mm PP-Abgasrohr
- 1 x 950 mm PP-Abgasrohr
- 2 x 450 mm PP-Abgasrohr
- 1 x 250 mm PP-Abgasrohr mit Prüföffnung
- 6 x Abstandshalter

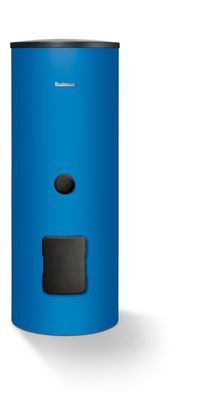

Beschreibung Warmwasserspeicher SU300/5:
- Warmwasserspeicher Logalux SU300/5 in stehender, zylindrischer Stahlblechausführung einschließlich Reinigungsöff- nung vorne. Mit eingeschweißtem, bis in den unteren Speicherboden wendelförmig gebogenem Glattrohr-Wärmetauscher und höhenverstellbaren Aufstellfüßen. Alle warmwasserberührten Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN plus, korrosionsbeständig nach DIN 4753-3 und zur Vervollständigung des kathodischen Korrosionsschutzes mit Magnesiumanode. Wärmeschutz aus 50 mm Polyurethan-/EPS-Hartschaum, werkseitig geschäumt, mit Ummantelung aus Stahlblech (blau).
Technische Daten:
- Energieeffizienzklasse: C
- Energieeffizienzklassen-Spektrum: A+ -> F
- Bereitschaftswärmeaufwand nach EN 12897: 1,89 kWh/24h
- Warmhalteverlust: 78,8 W
- Speichervolumen: 291,0 l
- Speicherinhalt: 294 Liter
- Dauerleistung 80/45 °C : 42 kW
- Heizwasserbedarf: 2,6 m³/h
- Max. Betriebstemperatur warmwasserseitig: 95 °C
- Max. Betriebstemperatur heizwasserseitig: 160 °C
- Max. Betriebsüberdruck warmwasserseitig: 10 bar
- Max. Betriebsüberdruck heizwasserseitig: 16 bar
- Druckverlust: 100 mbar
- Durchmesser: 670 mm
- Höhe: 1495 mm
- Gewicht: 105 kg
Lieferumfang:

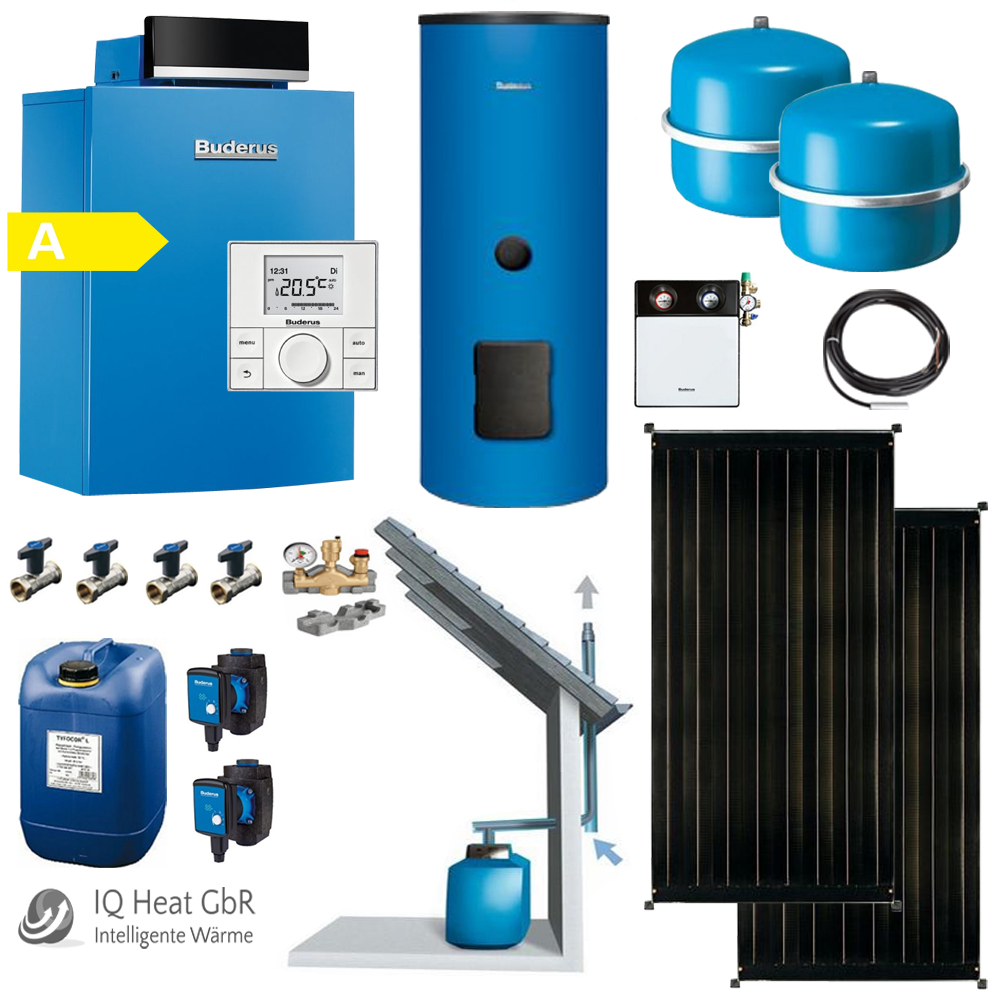

- 1x Buderus Logano plus GB212 15 oder 22 kW
- 1x Buderus Logamatic RC310 schwarz
- 1x Buderus Kesselsicherheits-Set BSS11
- 1x HS25/4 BU Heizkreis-Set ungemischt 4m Pumpe
- 1x Anschlussset Ausdehnungsgefäß AAS
- 1x SU300/5 Warmwasserspeicher, emailliert, blau
- 1x Buderus Logafix Ausdehnungsgefäß BU-H 35
- 1x Gas-D-Hahn 1/2" mit Brandschutzventil TAE
- 1x Buderus Isolierung T-Stücke 15-50 kW Dämmung
- 1x Anschluss-Set BCS 29 verp
- 1x Rohrgruppe BCC32-HE
- 1x Sensor Set Kpl RD 6,0 3000 10K Verp Kabellänge 3m
- 1x Abgaspaket Grundbausatz GA-K mit 10m Abgasrohr DN80
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
