Buderus Logaplus-Paket W503 GB272-125H RC310, Pump.gr., TL1 m. Weiche, MAG 18 L
Herstellerteilenummer: 7739619970
Beschreibung:

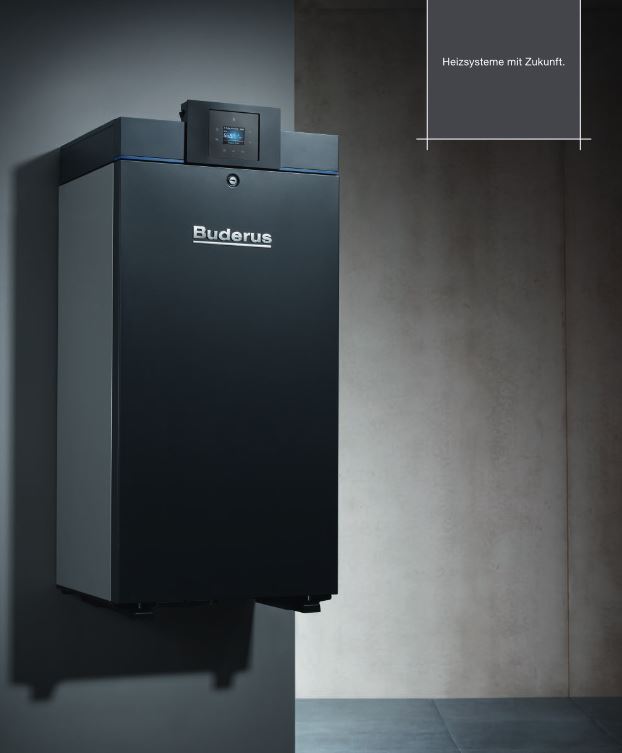

Buderus Gas-Brennwertgerät Logamax plus GB272-125 für den Betrieb mit Erdgas
H/E für die Raumbeheizung und die Warmwasserbereitung in Kombination mit einem
separaten Warmwasserspeicher. Zugelassen für die Verbrennung von Erd- gas E/H
und L/LL nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2
(ab Q2/2022). Flüssiggasbetrieb 3P über Umstellteile (Zubehör) möglich.
Umstellteile für Erdgas L/LL gehören zum Lieferumfang des Gerätes.
Montagemöglichkeit an der Wand (mit Gerätehalterung) oder mit einem Grundgestell
(extra Zubehör) auf dem Fussboden. Montagemöglichkeit in einer Kaskaden- unit
mit bis zu 6 Geräten in Linie oder bis zu 2x3 Geräten Rücken an Rücken

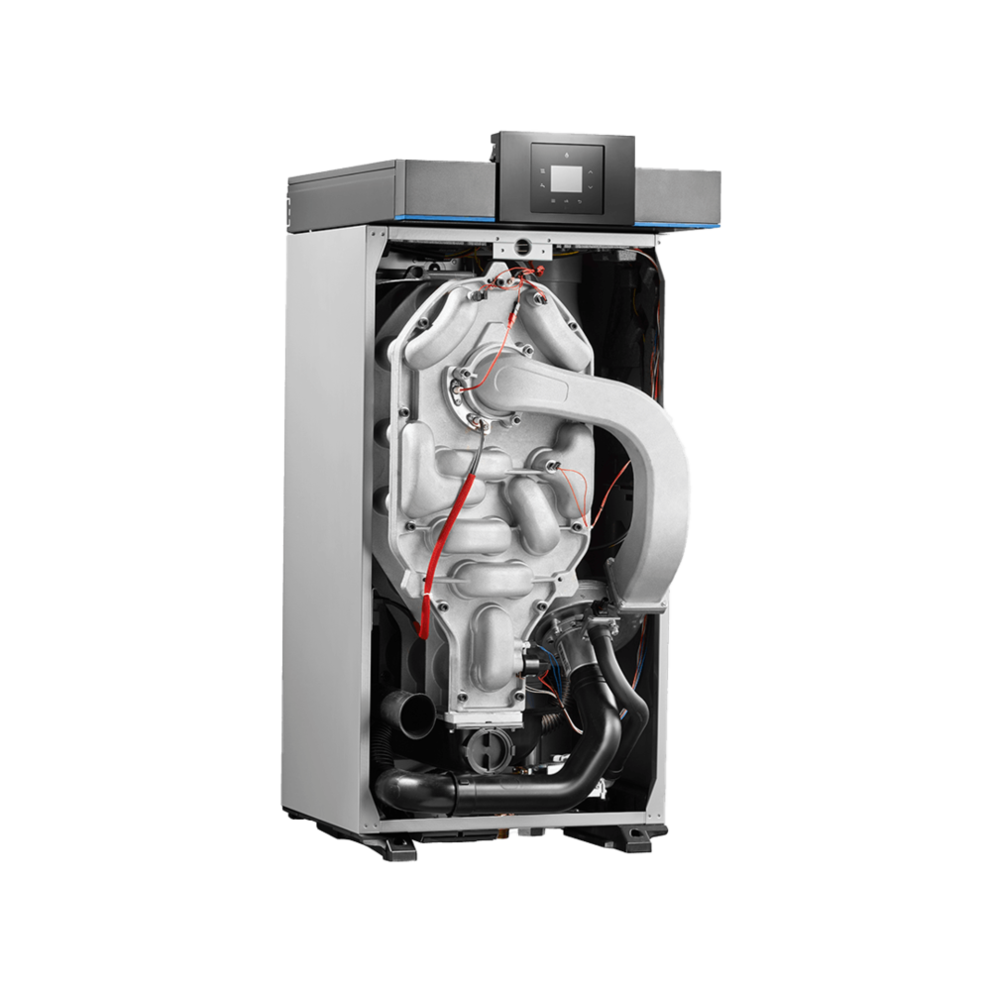

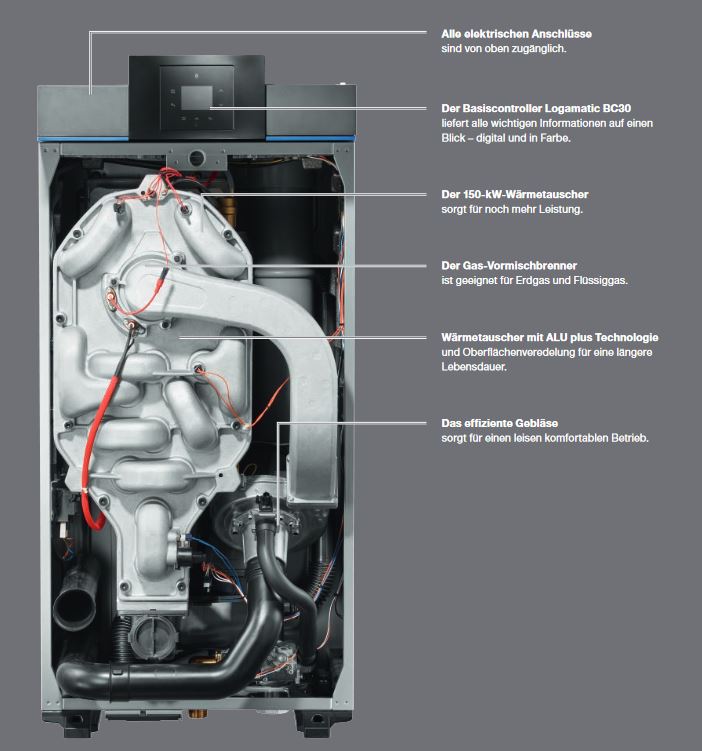

- ALUplus-Technologie für den Wärmetauscher -
- ax. Leistung bei geringstem Platzbedarf, konstant
guter Wirkungsgrad des Wärmetauschers über gesamte
Lebensdauer
- Wärmetauscher geeigent für den Betrieb mit
Frostschutzmittel (siehe Installationsanleitung)
- Kompakter Wärmetauscher mit größtmöglicher Wärmeübertragung durch drall-
förmige Innenform der Wärmetauscherrohre
- Niedrige CO- und NOx-Emissionen durch die vollständige Vormischung der
Verbrennungsgas- und Luftanteile.
- Kombinierte Zündeinheit für Funkenzündung und Ionisationsüberwachung
ETAplus-System für optimale Energieausnutzung und minimierte
Gesamt-Betriebskosten
- bestehend aus: - Brenner und modulierende Feuerung: Leistungsbereich
19-100 % - Betrieb ohne Mindestvolumenstrom mög- lich FLOWplus-System für
maximale Brennwertnutzung und geräuscharmen Anlagenbetrieb. -
Hocheffizienzpumpe (Zubehör) für dif- ferenzdruck- und leistungsgeregelte
Betriebsweise sichert hohe Brennwert- nutzung - Selbsttätige Pumpenregelung
ermöglicht die automatische Anpassung des Kessels an die Anlagenhydraulik
Das Brennwertgerät wird ohne integrierte Pumpe geliefert (eine Pumpengruppe
ist Zubehör). - Maximale Wassermenge über den Wärme- tauscher des Gerätes
5000 l/h - Widerstand des Wärmetauschers bei DeltaT=20 K, ca. 80 mbar Das
Gasbrennwertgerät kann mittels eines Umbausatzes auch in einer Abgaskaskade
im Überdruckbetrieb installiert werden. Die untere Geräteleistung muss dann
ge- mäß Installationsanleitung angehoben werden. Serienmäßige Ausstattung: -
Integriertes Kesselanschlussstück mit Messöffnungen - KombiVENT
Gas-Luftverbundeinheit - Automatischer Entlüfter - Gerätehalterung -
Brennerautomat für die digitale Über- wachung und Steuerung aller elektro-
nischen Bauelement - Basiscontroller BC30.2 mit Touchbedie- ung und
Farbdisplay - Einbau eines EMS plus Moduls möglich - Anschlussmöglichkeit
für Servicedia- gnosegerät

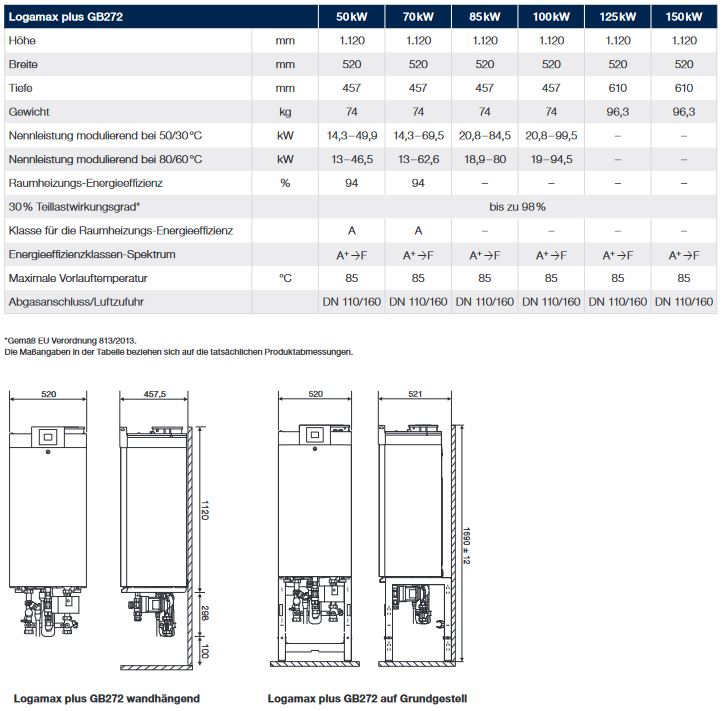

Technische Daten:
- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der
Verbundanlage: A+
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel):
98 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei
durchschnittlichen
Klimaverhältnissen (WP) -
-
- Gasart: Erdgas E
- Wärmeleistung (Voll-/Teillast)
bei 50/30 C: 124,5/26,2 kW
bei 80/60 C: 118,1/24,1 kW
- Norm-Nutzungsgrad (Hs): bis 99,4 %
- Konzentr. Abgasanschluss: 110/160 mm
- Gewicht: 97 kg
- Abgastemperatur (Volllast)
bei 50/30 C: 39 C
bei 80/60 C: 59 C
- Abmessungen
Höhe: 1120 mm
Breite: 520 mm
Tiefe: 587,5 mm
- CE-Kennzeichen: CE-0085DL0480
- Zuläss. Betriebsüberdruck: 6 bar
- Fabrikat: BUDERUS
- Buderus-Artikel-Nr.: 77396199670
Lieferumfang:
- Buderus Gas-Brennwertgerät Logamax plus GB272-125 für den Betrieb mit Erdgas H/E
-
Grundgestell bodenstehend inklusive Isolierung, Füße höhenverst.
- Pumpengruppe zur Schnellmontage in Kombination mit den Gas-Brennwertgeräten Logamax
plus GB272-125/150
-
PWT BU180M-1-50 Cu gel. Inkl. Konsole, Isol., Anschl-Verschr. 2" auf 1 1/2" AG
- System-Bedieneinheit RC310 mit Außenfühler
- Fühler Vorlauf ECO4000 V1/FV-FZ verp
- Buderus Speicheranschluss-Set AS-E
- Mischermodul MM100-C Buderus DE, AT, CH, IT, BE, LU
- Logafix Kappenventil MS 3/4 x 3/4
- Logafix Ausdehnungsgefäß BU-H 18 l für Heizung, max. 3 bar
- Flamco Flexcon Aufhängezarge Typ MB 3
- Montage und Bedienungsanleitung
Installationshinweis:
Die Montage (Gas/Wasser) sowie die
Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie
entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 69542401
