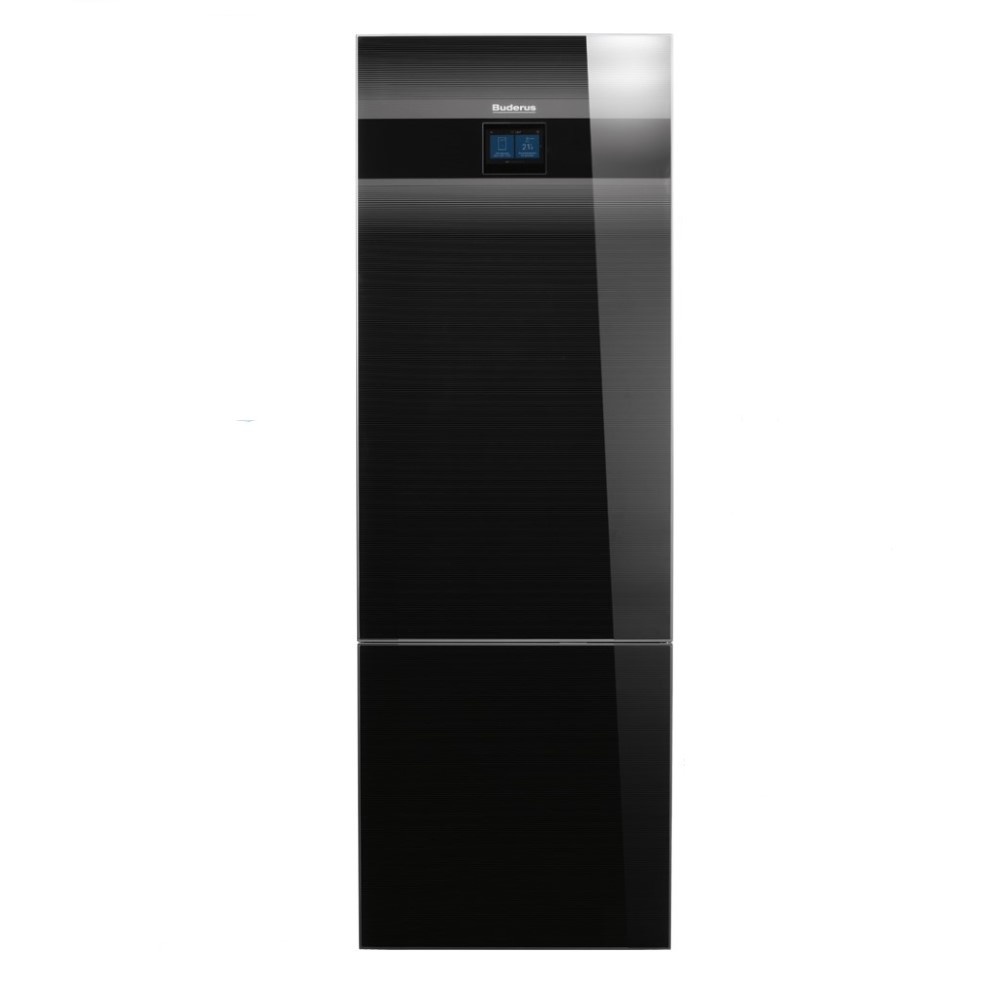

Buderus Logatherm WSW196i.2-12 T180 Sole-Wasser WP Modul. WP 12kW B0/W35
| Art.Nr.: |
163891736
|
| Herst.Nr.: |
8738212029
|
| EAN: | 4062321329174 |
| Lieferzeit: |
ca. 1 Woche |
| EEK Spektrum: | A+++ -> G |
| EEK: | a+++ |
13.333,95 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Logatherm WSW196i.2-12 T180 Sole-Wa. WP Modul. WP, 12kW B0/W35, Titanium, schwa.
Herstellerteilenummer: 8738212029
Beschreibung:
Sole/Wasser-Wärmepumpe für die Innenaufstellung mit integriertem 180 L Edel- stahl-Warmwasserspeicher. Hocheffiziente Invertersteuerung für modulierende Betriebsweise. Besonders leise Wärmepumpe, Aufstellung auch im Hauswirtschaftsraum möglich. Hochwertiges Design der Verkleidung mit Front in schwarzem Titanium Design. - Inkl. Absperrarmatur mit Partikelfilter und Magnetitanzeige für die Heizungsanlage - Inkl. Außentemperatur- und Vorlauffüh- ler - Inkl. LAN- und Funkmodul MX400 und Halter - Inkl. Internetschnittstelle - Inkl. integrierter, hocheffizienter Heizkreispumpe mit EEI < 0,20 - Inkl. integrierter, hocheffizienter Solepumpe mit EEI < 0,20 - Inkl. integriertem 9 kW E-Heizstab - Mit integrierter Wärmemengen- und Stromzählung - Passive Kühlstation für Raumkühlung optional erhältlich - Für einfachen Transport und Einbringung Teilung von Hydraulik- und Kältemodul innerhalb weniger Minuten möglich. Kältekreis zum vereinfachten Serviceeinsatz auf Schlitten herausziehbar. Einfache Bedienung über EMS plus Regelsystem mit Touchscreen BC400. - Regelungsfunktionen: - 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich - Warmwasserbetrieb mittels integriertem Umschaltventil und integriertem Warm- wasserspeicher - Funktionserweiterung über optionale Reglermodule möglich (Schwimmbad, So- lar, etc.) - SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz bzw. PV-Anlage vorbereitet

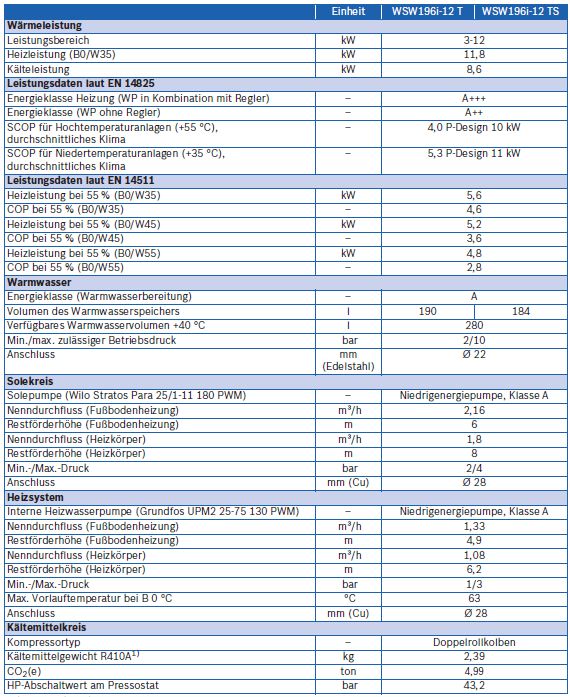

Technische Daten:
- Masse und Gewichte:

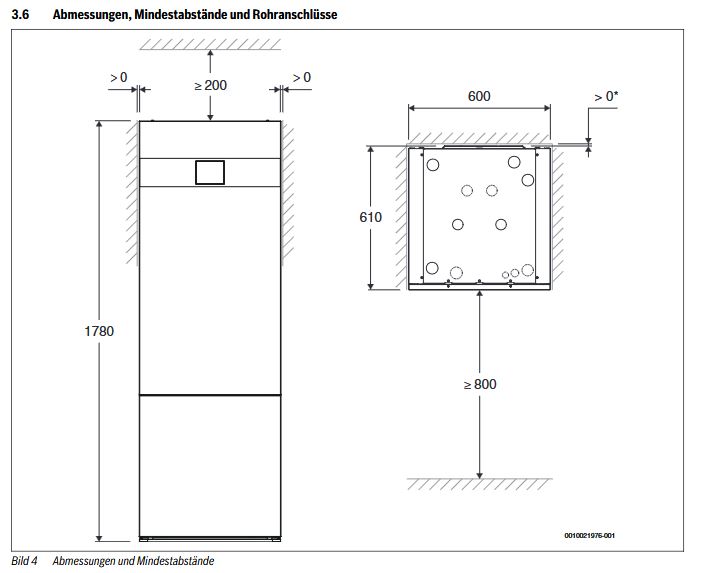

Wärmepumpe HxBxT: 1780x600x610 mm
Gesamtgewicht mit Verkleidung: 246 kg
Gesamtgewicht ohne Verkleidung: 218 kg
Gewicht Hydraulikmodul ohne Ver-
kleidung: 95 kg
Gewicht Kältekreismodul: 121 kg
-
Schalldaten:
Max. Schalldruckpegel bei B0/W55 C
nach DIN EN ISO 11203
in 1m Abstand: 36 dB(A)
Schallleistungspegel bei B0/W55 C
min.-max.: 37-49 dB(A)
-
Leistungsdaten:
Modulationsbereich bei B0/W35 C
nach EN 14511: 3-12 kW
COP bei B0/W35, nach EN 14511
bei Teillast: 4,75
Entzugsleistung bei B0/W35, nach
EN 14511 bei Teillast: 4,88 kW
Elektrische Leistungsaufnahme bei
B0/W35, nach EN 14511 bei
Teillast: 1,30 kW
SCOP bei durchschnittlichen Klimaver-
hältnissen bei 55 C: 4,17
SCOP bei durchschnittlichen Klimaver-
hältnissen bei 35 C: 5,55
-
Warmwasserbetrieb:
Speicherinhalt (exkl. Wärme-
tauscher): 180 l
Minimal/maximal erlaubter Betriebs-
druck: 2,0/10,0 bar
Warmwasser-COP nach EN-16147(2017) bei
ECO+ Einstellung: 3,11
Warmwasserbereitungs-
Energieeffizienzklasse bei ECO+
Einstellung: A+
Zapfprofil/Zapfmenge V40
bei ECO+ Einstellung: XL/206 l
Warmwasserbereitungs-
Energieeffizienzklasse bei ECO
Einstellung: A
Zapfprofil/Zapfmenge V40
bei ECO Einstellung: XXL/269 l
Warmwasserbereitungs-
Energieeffizienzklasse bei KOMFORT
Einstellung: A
Zapfprofil/Zapfmenge V40
bei KOMFORT Einstellung: XXL/298 l
-
Heizungssystem:
Minimal/maximal erlaubter Betriebs-
druck: 1,2/3,0 bar
Nenndurchfluss bei Fußboden-
heizung: 2,12 m3/h
Restförderhöhe bei Nenndurchfluss bei
Fußbodenheizung: 3,8 m
Nenndurchfluss bei Radiatoren-
heizung: 1,19 m3/h
Restförderhöhe bei Nenndurchfluss bei
Radiatorenheizung: 6,4 m
Max. Vorlauftemperatur bei B0 C: 71 C
Max. Vorlauftemperatur bei B-3 C: 71 C
Anschluss Heizkreis: CU 28 mm
-
Solekreis
Minimal/maximal erlaubter Betriebs-
druck: 0,5/3,0 bar
Mischanteil Ethanol,
min./max.: 25/34 %vol.
Mischanteil Ethylenglykol,
min./max.: 30/35 %vol.
Sole-Eintrittstemperatur
min./max.: -5/30 C
Anschluss Solekreis: Edelstahl 28 mm
-
Elektrodaten:
Spannungsversorgung: 400V, 3N, 50 Hz
Max. Kompressor-Betriebsstrom: 8 A
Max. Betriebsstrom inkl. Elektro-
Zuheizer 9 kW: 23 A
Absicherung mit Elektro-Zuheizer
3/6/9 kW: 16/20/25 A
IP-Schutzklasse: X1
----------------------------------------

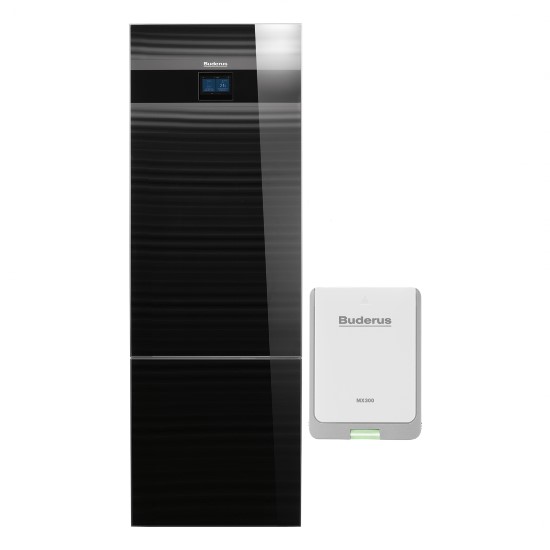

LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit BC400 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen. HMC310
nicht kombinierbar mit Funkfernbedienung
Logamatic RC120 RF bzw. Einzelraumrege-
lung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------

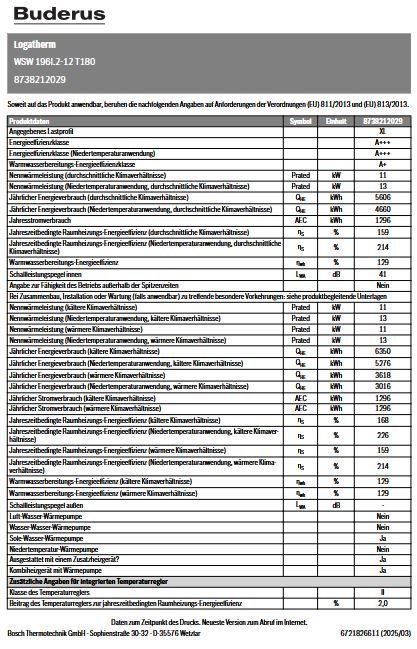

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 11 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 159 %
Schallleistungspegel
in Innenräumen: 41 dB
Schallleistungspegel
im Freien: -
Klasse für die Warmwasserbereitungs-
Energieeffizienz: A+
Energieeffizienzklassen-
Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 129 %
Lastprofil: XL
-
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 161 %
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 129 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 2 kg
Füllmenge Kältemittel: 4,18 tCO2eq
Bauart des Kälte-
kreises: Hermetisch geschlossen
-
Buderus-Artikel-Nr.: 8738212029
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte Fachfirma durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
Lieferumfang:
- Logatherm WSW196i.2-12 T180 Sole-Wa. WP Modul. WP, 12kW B0/W35, Titanium, schwarz
Installation:
- Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
