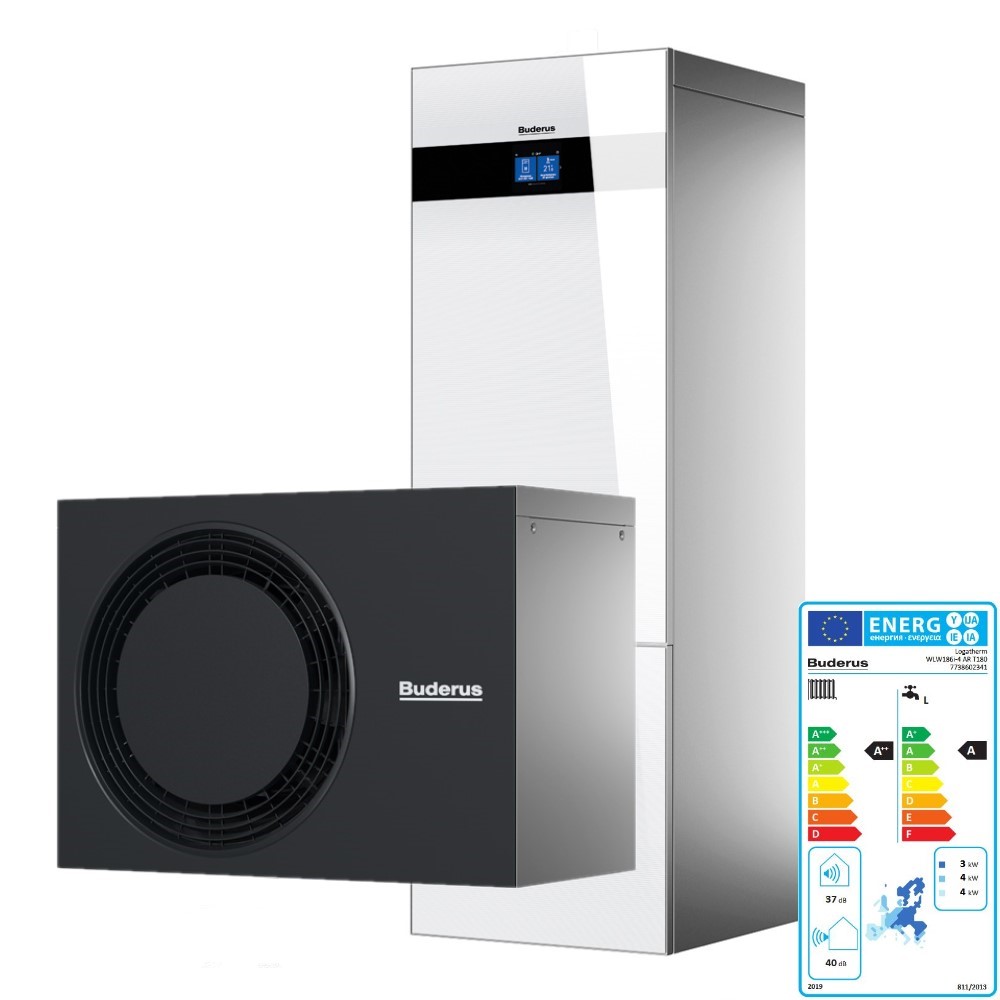

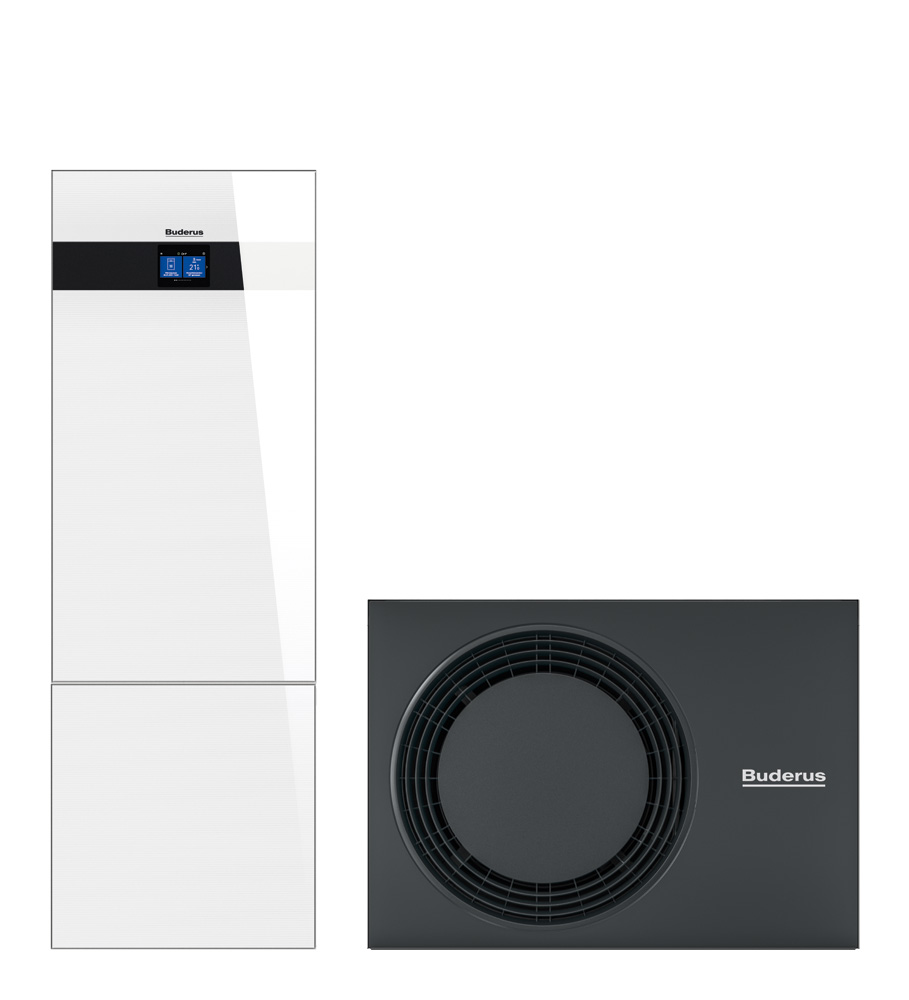

Buderus Logaplus M WLW186i-4 AR T180 WLW186i-12 T180, WLW-4 MB AR weiss
Herstellerteilenummer: 7738602344
Beschreibung Inneneinheit:
Buderus Logatherm WLW186i-12 T180 ist die Inneneinheit (monoenergetisch inkl.
Warmwasserspeicher T180, Pufferspeicher und 9 kW Heizstab zur Innenaufstellung)
der Luft-Wasser-Wärmepumpe Logatherm WLW186i AR in Monoblock Ausführung. Erst
die Kombination v. Inneneinheit mit Außeneinheit bildet eine funktionsfähige
Luft-Wasser-Wärmepumpe in Monoblock-Ausführung. - Es erfolgt eine wasserführende
Verbindung zwischen Innen- und Außeneinheit - Inklusive
Estrichtrocknungsfunktion und aktiver Kühlung - Bis zu 75 C Vorlauftemperatur
(65 C bis Außentemperatur -10 C) mit der Wärmepumpe möglich - Einfache Bedienung
über EMS-plus Bedieneinheit Logamatic BC400 mit Klar- text Touchdisplay -
HydraulicFlex Systemtechnologie mit integriertem Pufferspeicher und
intelligenter Systemregelung für geringsten Platzbedarf und unkomplizierte
hydraulische Einbindung
- Mit EMS-plus Bedieneinheit Logamatic BC400 - SG Ready: smart-grid-fähige
Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/einer
PV-Anlage vorbereitet
- Integrierte Wärmemengenerfassung - Konnektivität über Funkmodul MX300
integriert
- Hocheffiziente Primärkreis- und Heizkreis-Pumpe Grundfos UPM4L LIN (EEI
<= 0,20) zur Heizwasserumwälzung
- Mit 9 kW elektr. Zuheizer (stufig 3, 6, 9 kW)
- Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
- Drucksensor
- Integrierter emaillierter Warmwasser- speicher T180 mit
Magnesium-Schutz- anode (Speichervolumen ohne Heizwendel 175,5 l) -
Integrierter Pufferspeicher 16 l - Warmwasserbetrieb mittels internem
Umschaltventil Heizung / Warmwasser - Kühlbetrieb still/dynamisch möglich -
Außentemperaturfühler im Lieferumfang - Hinweis: - Magnetitabscheider ist zu
installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu
installierte Fußbodenheizung umfasst)
- Außdehnungsgefäß für die Heizungsanlage 17 l integrierbar (Zubehör)
- Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 zur
WLAN-Kommunikation mit der App MyBuderus und für die Aufschaltung der
Heizungsanlage auf das Fachkundenportal Buderus ConnectPRO in Verbindung mit
allen Wärmeerzeugern der Systembedieneinheit Logamatic BC400.
- Und Funk-Kommunikation zur Einzelraumregelung SRC plus oder zur
drahtlosen Verbindung einer Funkfernbedienung Logamatic RC120 RF
(Voraussetzung Systembedieneinheit Logamatic BC400, Funkfernbedienung max.
nur einmal pro Anlage möglich). - Systemvoraussetzungen: Zur Nutzung von
Konnektivitätsanwendungen ist WLAN-Empfang am Installationsort des
Wärmeerzeugers erforderlich. - MX300 mit RC310 und HMC310 kombinierbar nur
in geeigneten Wärmeerzeuger- Baureihen, RC310/HMC310 nicht kombinierbar mit
Funkfernbedienung Logama- tic RC120 RF bzw. Einzelraumregelung SRC plus. -
Es können zusätzliche Kosten für die Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen. - Hinweis: Die Kommunikation zu Bosch Smart
Home, KNX und MyGekko ist zurzeit noch nicht möglich!
Technische Daten Inneneinheit:
- Anschluss Heizung (Vorlauf/Rücklauf): Cu 28 mm
- Anschluss Wärmepumpe (Vorlauf/Rücklauf): Cu 28 mm
- Anschlüsse Warmwasser: 18 mm, Edelstahl
- Anlagendruck minimal: 0,8 bar maximal: 3,0 bar
- Max. Restförderhöhe ist von der angeschlossenen Außeneinheit abhängig.
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Schutzklasse: IP X4D
- Sicherungsautomat: 3polig, 16 A

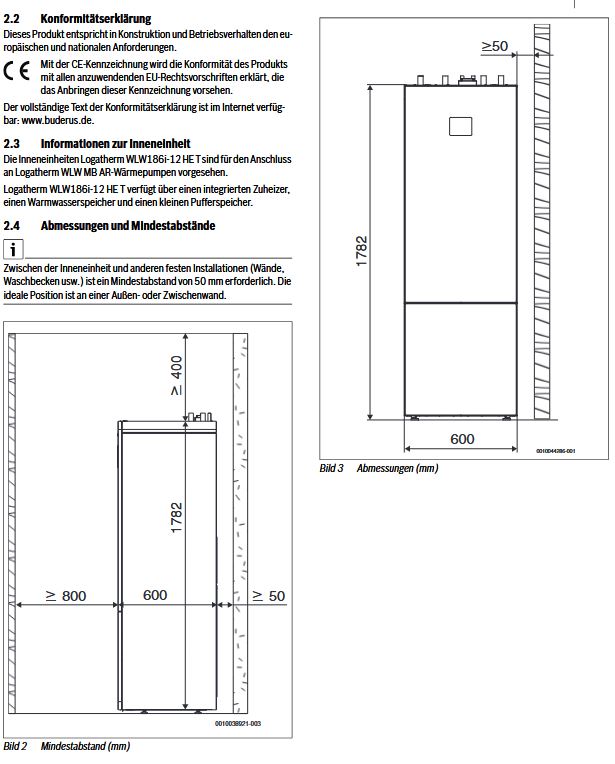

- Breite: 600 mm
- Höhe: 1782 mm
- Tiefe: 600 mm
- Nettogewicht: 151 kg
- Farbe: weiss

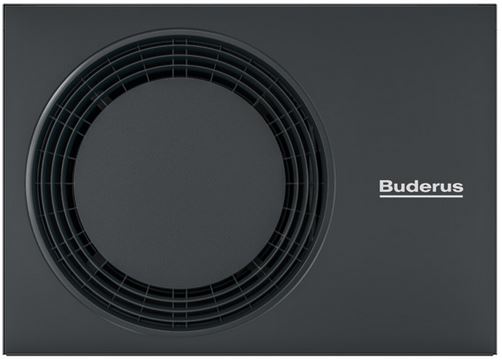

Beschreibung Außeneinheit:
- Buderus Logatherm WLW-7 MB AR (max. 6,4 kW bei A-7/W35)
- Außeneinheit Logatherm WLW-4 MB AR:
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Reversibel für Heizung und Kühlung
- Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
- Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
- Umweltfreundliches und natürliches Kältemittel R290 (Propan)
- Integrierte Kondensatwannenheizung
- Tragehilfe im Lieferumfang
- Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
- Angabe gemäß EN 14511
- Heizleistung +7/35 C: 2,84 kW
- COP +7/35 C: 4,85
- elektr. Leistungsaufnahme: 0,59 kW
-
- Heizleistung +2/35 C: 2,09 kW
- COP +2/35 C: 3,94
- elektr. Leistungsaufnahme: 0,53 kW
- Modulation +2/35 C: 1,8 - 4,3 kW
-
- Heizleistung -7/35 C: 3,92 kW
- COP -7/35 C: 2,89
- elektr. Leistungsaufnahme: 1,36 kW
-
- Heizleistung -10/35 C: 3,63 kW
- COP -10/35 C: 2,70
- elektr. Leistungsaufnahme: 1,35 kW
-
Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 4,36 kW
- EER bei A35/W18: 3,37
- Kühlleistung +35/7 C: 3,03 kW
- EER bei A35/W7: 2,56
-
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 40 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 51,2+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 3
mit 2,2 kW bei A-7/W35) +
Tonalität: 43,3+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 4
mit 1,98 kW bei A-7/W35) +
Tonalität: 40,5+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 32 dB(A)
- Nom. Luftvolumenstrom: 1160 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
Kühlbetrieb: bis +45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Max. Vorlauftemperatur mit WLW186i
E/T180/TP70: 75 C (65 C bis -10 C
Außentemperatur)
- Max. Vorlauftemperatur mit WLW176i
E/T180/TP70: 60 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Max. Leistungsaufnahme: 1,7 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG

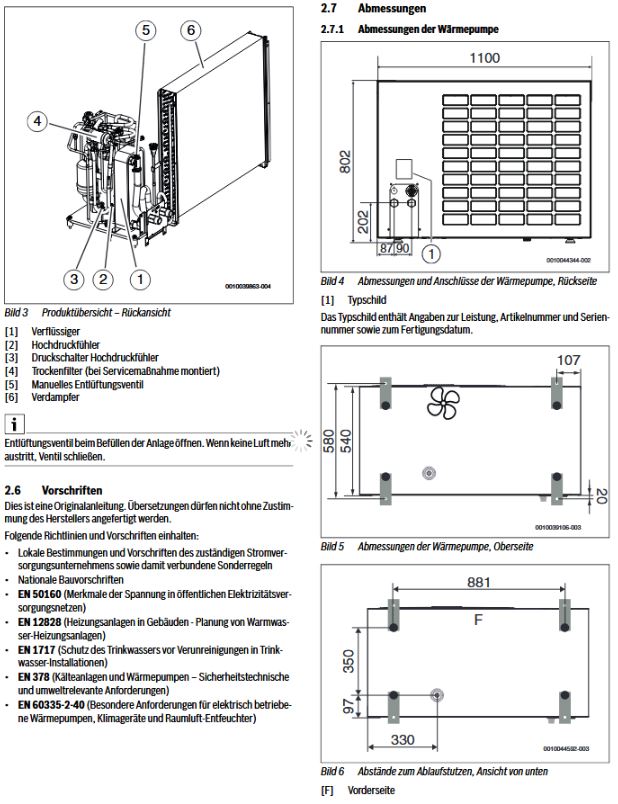

- Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
----------------------------------------

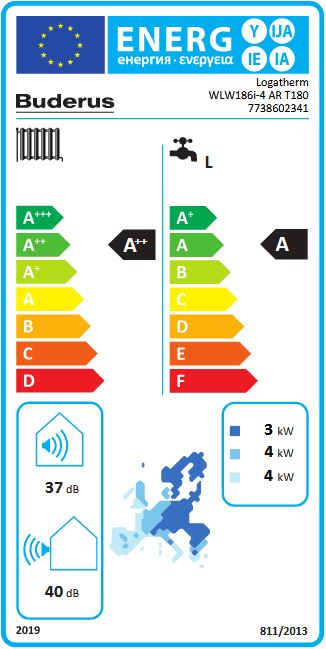

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 C: A++
Energieeffizienzklassen-Spektrum: A+++ -> D
Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 C: 4 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnitlichen
Klimaverhältnissen bei 55 C: 127 %
Schallleistungspegel in Innenräumen: 37 dB
Schallleistungspegel im Freien: 40 dB
Klasse für die Warmwasserbereitungs-Energieeffizienz: A
Energieeffizienzklassen-Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz bei durchschnittl. Klima: 85 %
Lastprofil: XL
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: No
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: nicht hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7738602341
----------------------------------------
Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sinddurch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifizierte sowie zertifizierte Fachfirma
durchzuführen!Diese Dienstleistung ist nicht enthaltenund separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Gewährleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezogen haben.
Bitte beachten Sie die von uns vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
WEEE-Reg.-Nr.: DE 69542401
