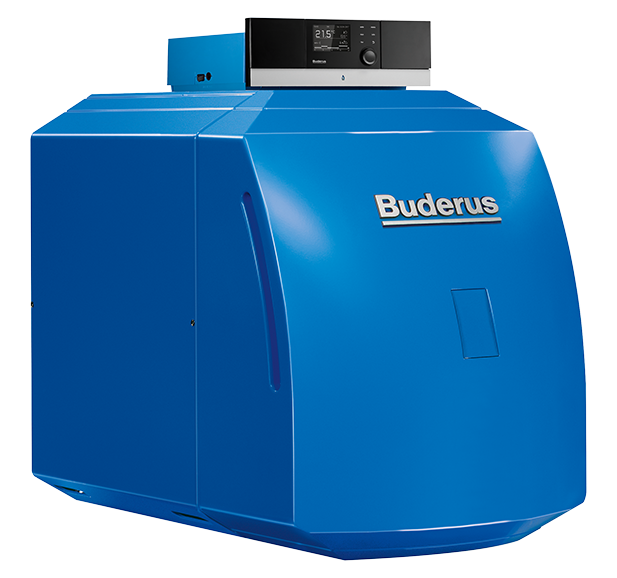

Buderus Logano plus GB125 - Paket K32/2 18 kW - Ölbrennwertkessel-Paket mit Speicher und Zubehör
Artikelnummer: 7739610626 oder 7739610627
Beschreibung:

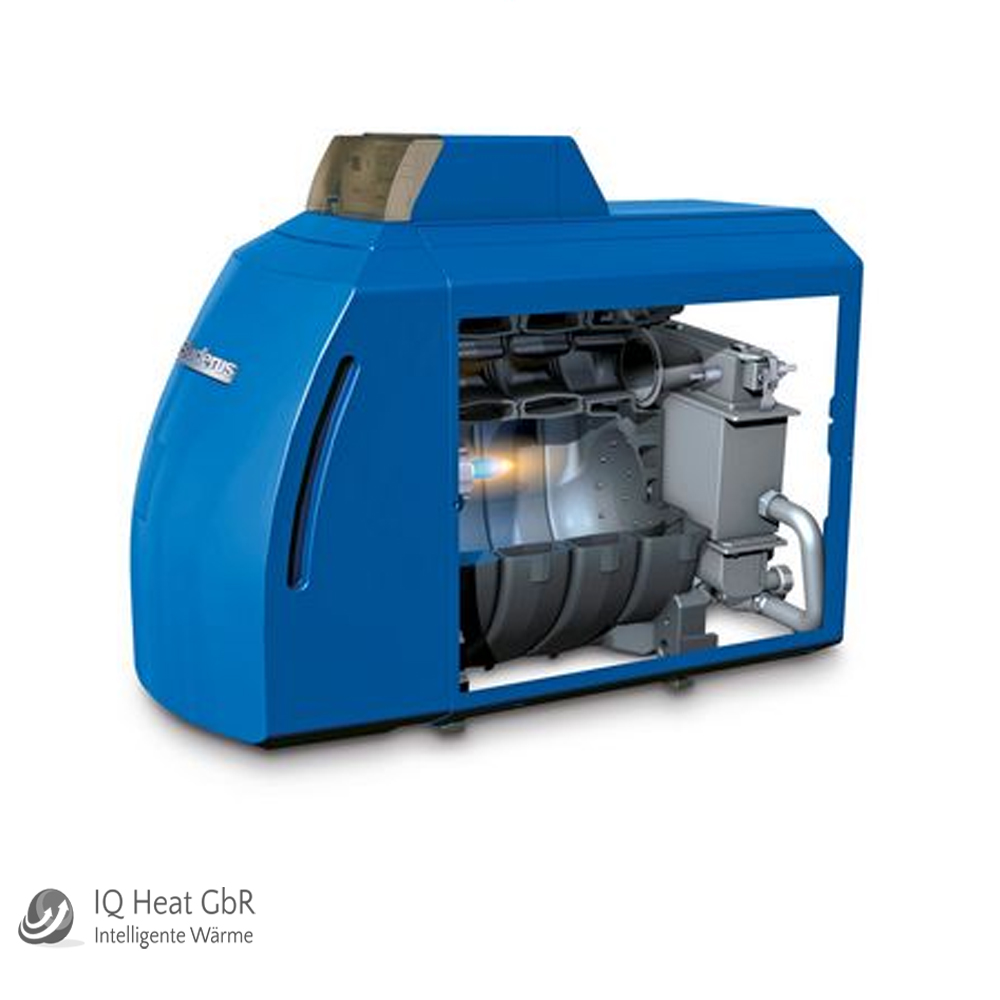

Buderus Logano plus GB125, Öl-Brennwert- kessel mit integriertem Edelstahl-Wärmetauscher sowie Buderus Öl-Blaubrenner Logatop BE. Kesselglieder aus hochwertigem Gusseisen, wassergekühlter Brennraum mit darüber angeordneter
Nachschaltheizfläche, große Fronttür nach links oder rechts aufschwenkbar, hochwertiger Wärmeschutz und blau pulverlackierter Kesselmantel. Brennwert-Wärmetauscher aus hochwertigem Edelstahl (1.4404) mit optimierten Positionen von Reinigungsöffnungen bei Kompakt-Bauweise. Buderus Öl-Blaubrenner Logatop BE, voll- automatischer 1-stufiger Druckzerstäuberbrenner nach DIN EN 267 für Heizöl EL standard und schwefelarm (< 0,005 %) nach DIN 51603.
Optimiertes Mischsystem mit thermodynamischer Gemischaufbereitung, transparent blau brennende Flamme, praktisch rußfreie Verbrennung, geringe NOx- und CO-Werte, Ölvorwärmung, Öl-Abschlusssystem, UV-Überwachung, steckerfertig verdrahtet, Brennerhaube, Einhängevorrichtung für Serviceposition, werk- seitig eingestellt und warm geprüft.
Regelgerät Logamatic MC110: mit einem elektronischen Kesselwasserregler und einem elektronischen Sicherheitstemperaturbegrenzer sowie mit Anschlüssen für die Warmwasserbereitung und einen Heiz- kreis ohne Mischer.
Optional kombinierbar mit dem Gateway Logamatic web KM200 (Zubehör). Dadurch ist über die mobilen Endgeräte (Android und iOS) eine Bedienung und Fernüberwachung auch von Unterwegs mittels der App EasyControl für den Anlagenbetreiber und
EasyControlPro für die Heizungsfachfirma möglich.
System-Bedieneinheit RC310 für das Regelsystem Logamatic EMS plus. Einfache Bedienung und Inbetriebnahme durch das große, grafikfähige und hinterleuchtete Display, Betrieb als Regler für raum- oder witterungsgeführten
Betrieb (Außen- fühler erforderlich), Regelung für Wärmeerzeuger, Heizkreis(e), Warmwasserbereitung, Solaranlage. Grafische Anzeige von Außentemperaturverlauf, Heizkennlinie und Solarhydraulik.

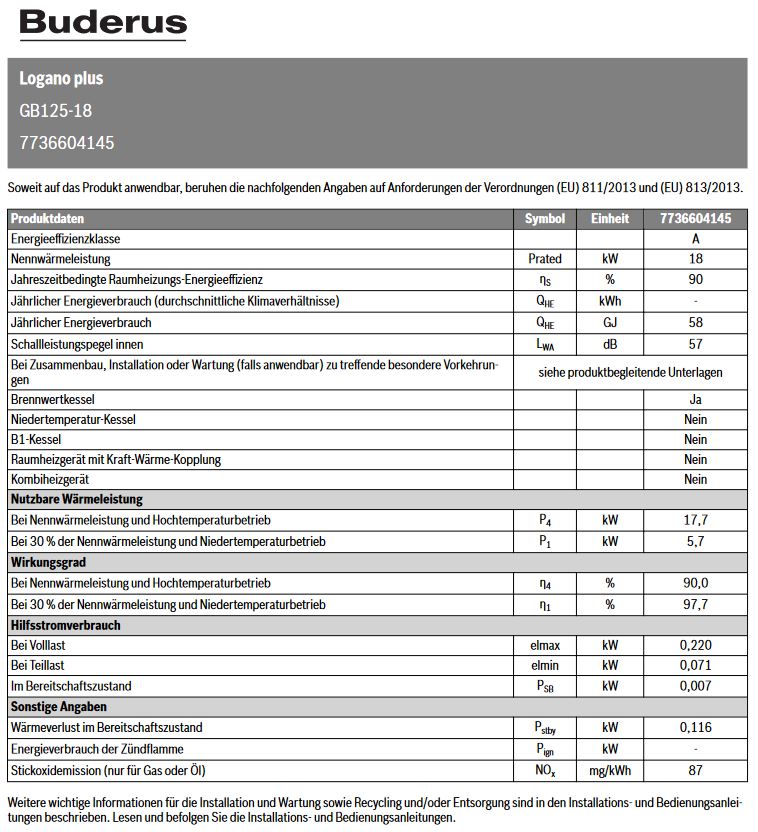

Technische Daten Logano GB125:
-

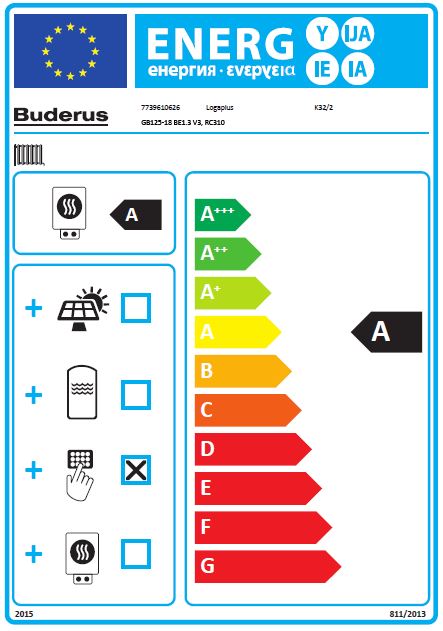

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
-
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage
(Kessel): 94 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei
durchschnittlichen
Klimaverhältnissen (WP) -
-
-
Kesselgrösse: 18 kW
-
System-Nennleistung
bei 30 C Rücklauf: 18,5 kW
bei 60 C Rücklauf: 17,7 kW
-
Norm-Nutzungsgrad (Hs): bis 98 %
- Kessel-Wirkungsgrad
bei 30 C Rücklauf: 104 %
bei 60 C Rücklauf: 96,6 %
-
Gewicht: 156 kg
-
Abgasanschluss: DN 80
-
Abgastemperatur
bei 30 C Rücklauf: 52 C
bei 60 C Rücklauf: 72 C
-
Heizgasseit. Wiederstand: 0,35 mbar
-

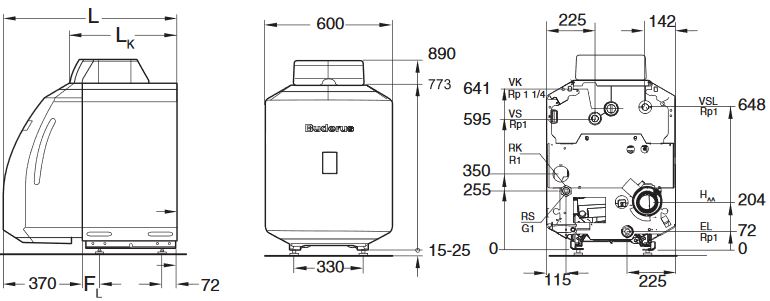

Abmessungen
Länge: 835 mm
Breite: 600 mm
Höhe: 915 mm
-
Max. Vorlauftemp. (STB): 100 C
-
Max. Betriebsüberdruck: 3 bar
-
CE-Kennzeichen: CE 00360384/07
-
Fabrikat: BUDERUS
-
Buderus-Artikel-Nr.: 7739610626

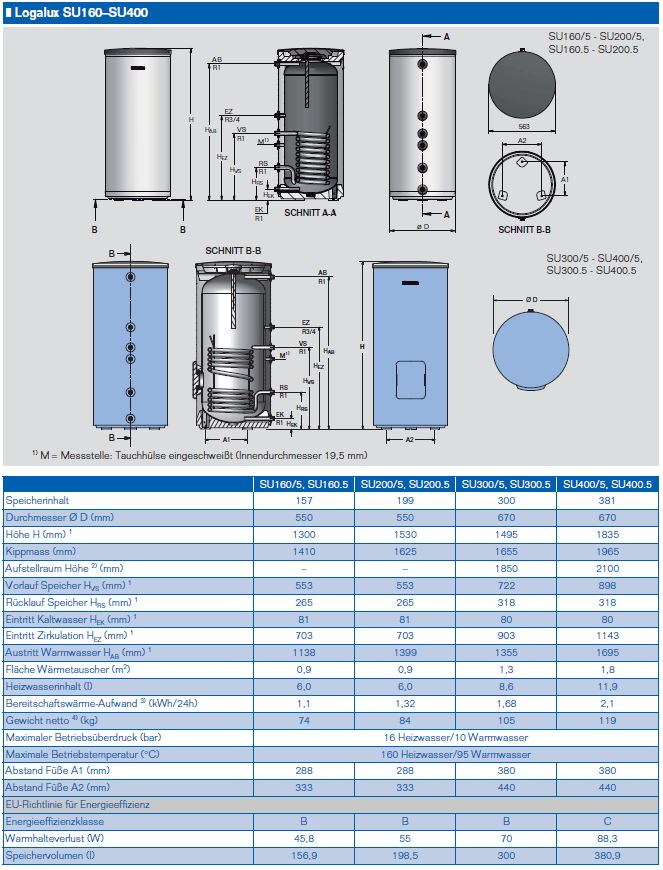

Technische Daten Logalux Speicher:

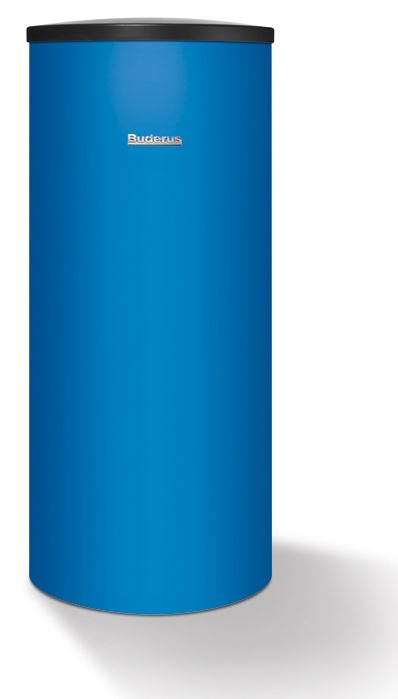

Warmwasserspeicher Logalux in stehender, zylindrischer
Stahlblechausführung einschließlich Reinigungsöffnung oben. Mit eingeschweißtem,
bis in den unteren Speicherboden wendelförmig gebogenem Glattrohrwärmetauscher
und höhen- verstellbaren Aufstellfüßen. Alle warm- wasserberührten
Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN plus, korrosionsbeständig
nach DIN 4753-3 und zur Vervollständigung des kathodischen Korrosionsschutzes
mit Magnesiumanode. Wärmeschutz aus 50 mm Polyurethan-/EPS- Hartschaum,
werkseitig geschäumt, mit Ummantelung aus Stahlblech (blau).
- Speicherinhalt: 160 l
- Leistungs-Kennzahl bei 60 °C: 2,5
- Dauerleistung: 30 kW
- bei Vorlauftemperatur: 80 C
- bei Speichertemperatur: 45 C
- Heizwasserbedarf: 2,6 m3/h
- Druckverlust: 82 mbar
- Durchmesser: 550 mm
- Höhe: 1300 mm
- Gewicht: 74 kg
- Wärmetauscherfläche: 0,9 m²
- Max. Betriebstemperatur Speicher: 95 °C
- max. Betriebstemperatur Rohrschlange: 160 °C
- Max. Betriebsüberdruck Speicher: 10 bar
- Max. Betriebsüberdruck Rohrschlange: 16 bar
- Bereitschaftswärmeaufwand nach DIN 4753 T8: 1,5 kWh/24h
- Fabrikat: BUDERUS
- Speicherinhalt: 199 l
- Leistungs-Kennzahl bei 60 °C: 4
- Dauerleistung: 30 kW
- bei Vorlauftemperatur: 80 °C
- bei Speichertemperatur: 45 °C
- Heizwasserbedarf: 2,6 m3/h
- Druckverlust: 82 mbar
- Durchmesser: 550 mm
- Höhe: 1530 mm
- Gewicht: 84 kg
- Wärmetauscherfläche: 0,9 m²
- Max. Betriebstemperatur Speicher: 95 °C
- max. Betriebstemperatur Rohrschlange: 160 °C
- Max. Betriebsüberdruck Speicher: 10 bar
- Max. Betriebsüberdruck Rohrschlange: 16 bar
- Bereitschaftswärmeaufwand nach DIN 4753 T8: 1,7 kWh/24h
- Fabrikat: BUDERUS
- Energieeffizienzklasse: B
- Warmhalteverlust: 55 Watt
- Speichervolumen: 198,5 l

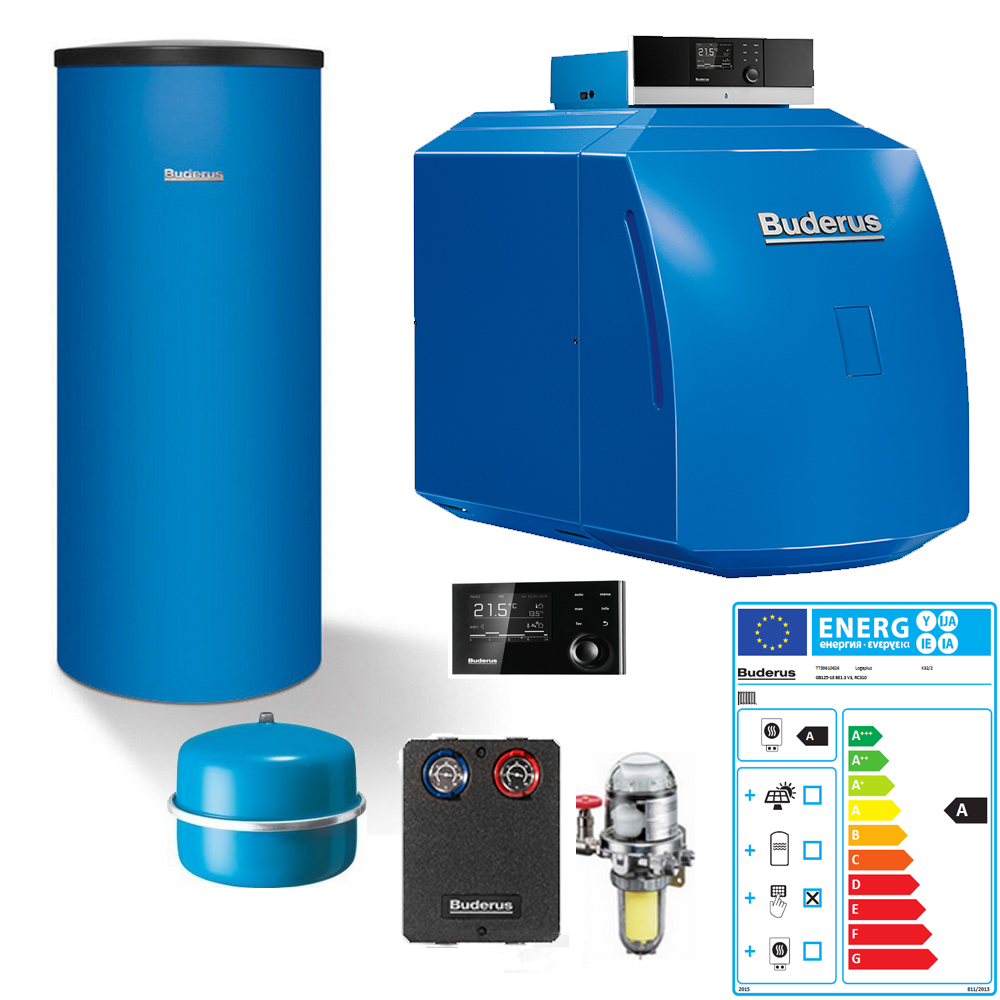

Lieferumfang Logaplus Paket:
- Buderus Logano plus GB125, Öl-Brennwertkessel mit integriertem Edelstahl-Wärmetauscher
- Buderus Öl-Blaubrenner Logatop BE
- Warmwasserspeicher Logalux SU160/5 oder SU 200/5 in stehender, zylindrischer Stahlblechausführung
- Buderus Brenner-/Kesseltür S 315
- Heizkreis-Schnellmontage-System RK1 für einen Heizkreis ohne Mischer, bestehend aus den Sets:
- Heizkreisanschluss-Set HS25
- Anschluss-Set BCS20

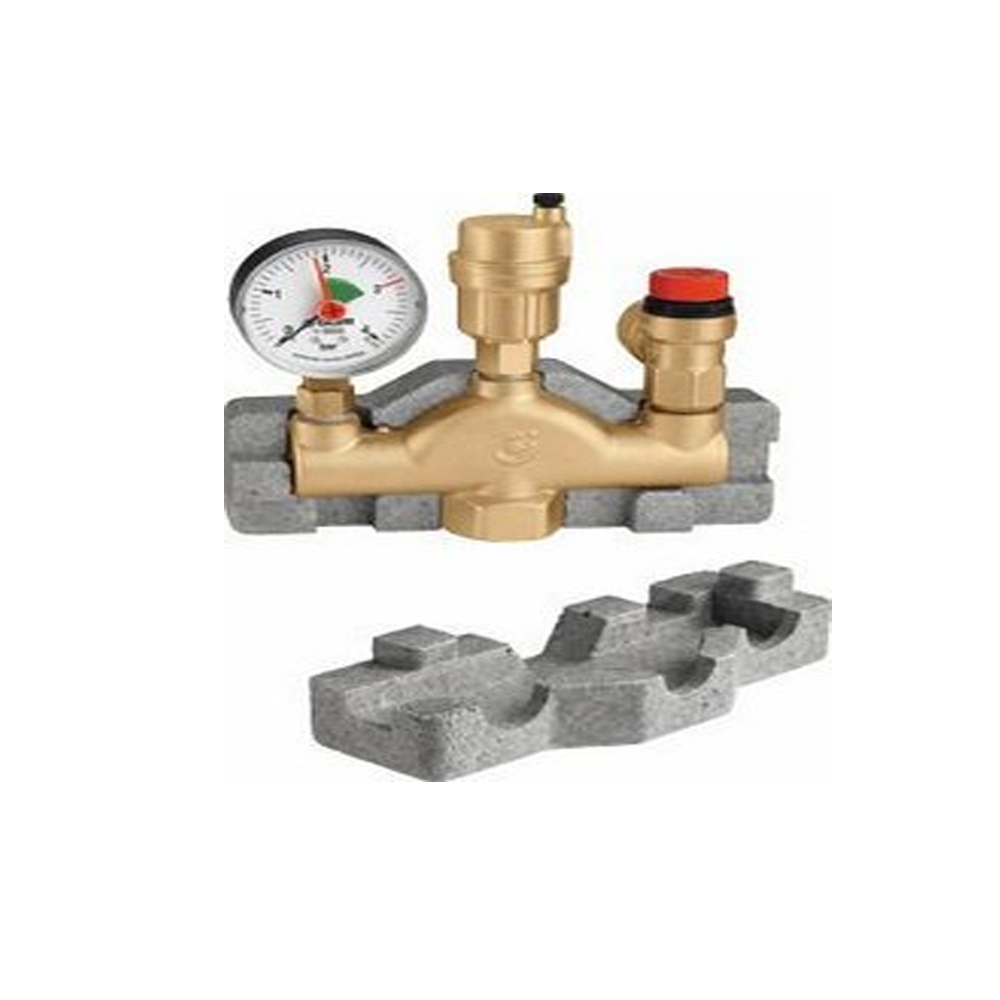

- Heizkessel-Sicherheits-Set<
- Ausdehnungsgefäß-Anschluss-Set AAS
- Membran-Ausdehnungsgefäß 35 Liter / 1,5 bar
- Kombination Heizölfilter/Entlüfter
- TOC-DUO mit Wandhalter und Absperrventil für Einstrangsystem 3/8" abgestimmt auf die Kesselleistung
5-Jahre System Garantiebedingungen:
- die Installation aller im Zertifikat genannten Komponenten grundsätzlich durch eine von Buderus konzessionierte Fachfirma erfolgt
- Bei einigen Systemen muss auch die Erstinbetriebnahme durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte und zertifizierte Fachfirma erfolgen
- Überdies müssen die Logasys-Systeme und Logaplus-Pakete einmal jährlich bis zu einem maximalen Wartungsintervall von 16 Monaten gewartet werden
- Der Wartungsnachweis ist im Garantiefall durch den Eigentümer des Heizsystems dem Buderus Kundendienst oder dem Heizungsfachbetrieb vorzulegen
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
