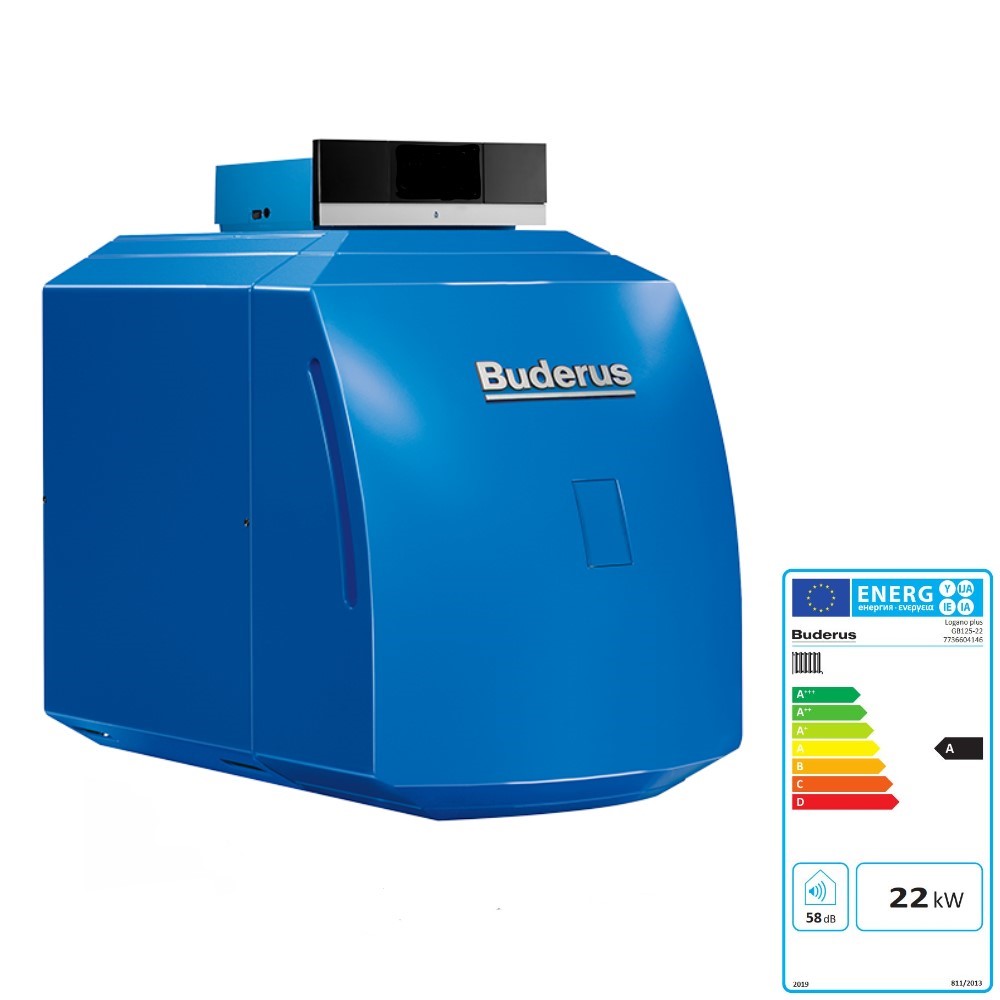

Buderus Logano plus GB125 - Paket K32/2 22 kW - Ölbrennwertkessel-Paket mit
Speicher und Zubehör
Artikelnummer: 7739610628
+ 7739610629
Beschreibung:

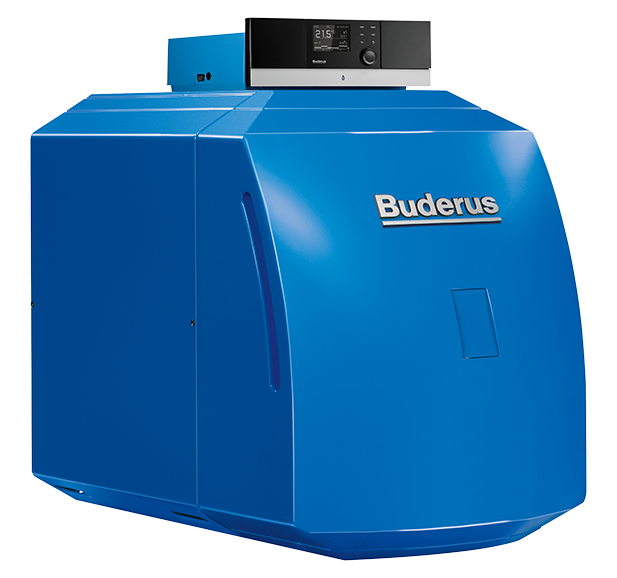

Buderus Logano plus GB125, Öl-Brennwert- kessel mit integriertem
Edelstahl-Wärmetauscher sowie Buderus Öl-Blaubrenner Logatop BE. Kesselglieder
aus hochwertigem Gusseisen, wassergekühlter Brennraum mit darüber angeordneter
Nachschaltheiz- fläche, große Fronttür nach links oder rechts aufschwenkbar,
hochwertiger Wärmeschutz und blau pulverlackierter Kesselmantel.
Brennwert-Wärmetauscher aus hochwertigem Edelstahl (1.4404) mit optimierten

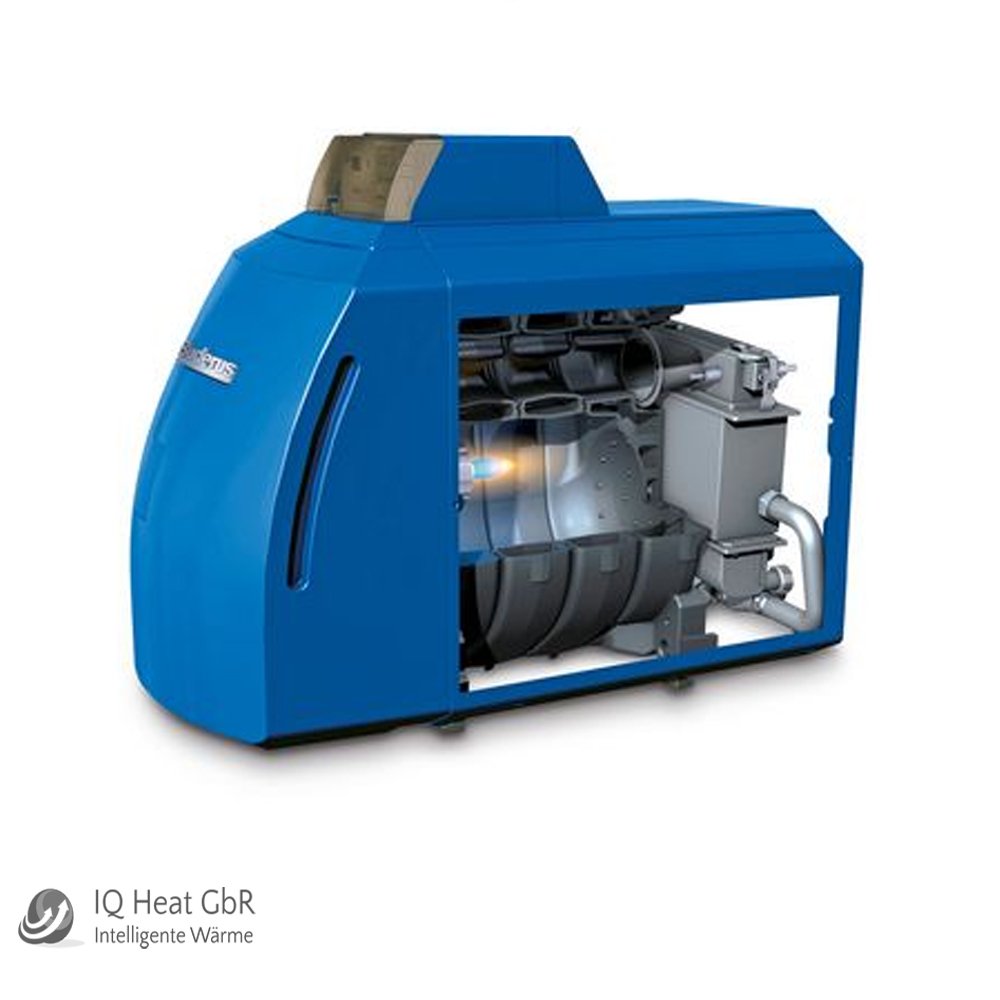

Positionen von Reinigungsöffnungen bei Kompakt-Bauweise. Buderus Öl-Blaubrenner
Logatop BE, voll- automatischer 1-stufiger Druckzerstäuberbrenner nach DIN EN
267 für Heizöl EL standard und schwefelarm (< 0,005 %) nach DIN 51603.
Optimiertes Mischsystem mit thermodynamischer Gemischaufbereitung, transparent
blau brennende Flamme, praktisch rußfreie Verbrennung, geringe NOx- und
CO-Werte, Ölvorwärmung, Öl-Abschlusssystem, UV-Überwachung, steckerfertig
verdrahtet, Brennerhaube, Einhängevorrichtung für Serviceposition, werk- seitig
eingestellt und warm geprüft.
Regelgerät Logamatic MC110: mit einem elektronischen
Kesselwasserregler und einem elektronischen Sicherheitstemperaturbegrenzer sowie
mit Anschlüssen für die Warmwasserbereitung und einen Heiz- kreis ohne Mischer.
Optional kombinierbar mit dem Gateway Logamatic web KM200 (Zubehör). Dadurch ist
über die mobilen Endgeräte (Android und iOS) eine Bedienung und Fernüberwachung
auch von Unterwegs mittels der App EasyControl für den Anlagenbetreiber und
EasyControlPro für die Heizungsfachfirma möglich.
System-Bedieneinheit RC310 für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetriebnahme durch das große, grafikfähige und
hinterleuchtete Display, Betrieb als Regler für raum- oder witterungsgeführten
Betrieb (Außen- fühler erforderlich), Regelung für Wärmeerzeuger, Heizkreis(e),
Warmwasserbereitung, Solaranlage. Grafische Anzeige von Außentemperaturverlauf,
Heizkennlinie und Solarhydraulik.

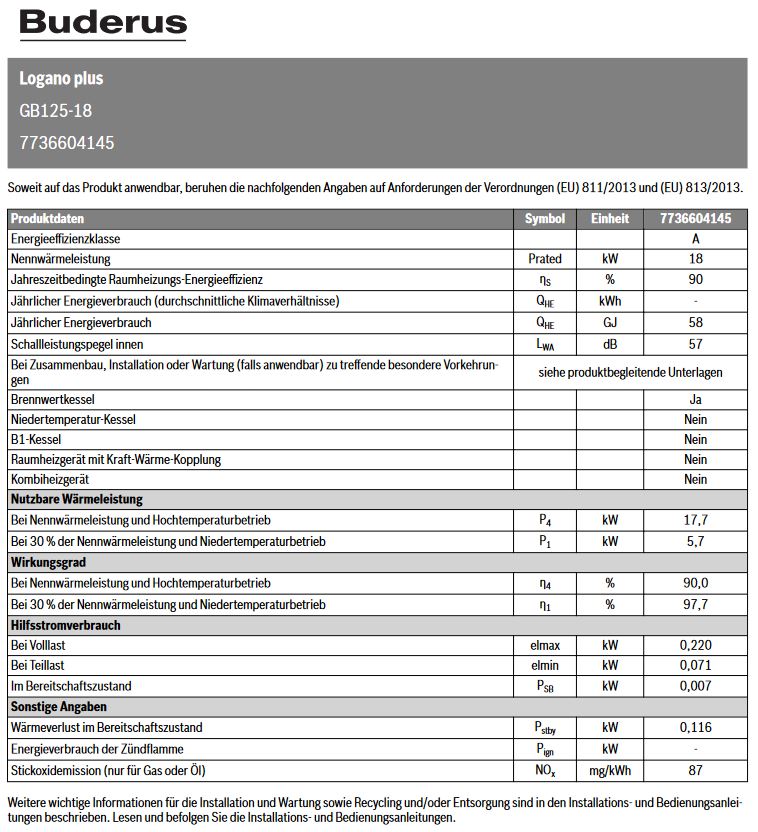

Technische Daten Logano GB125:
-

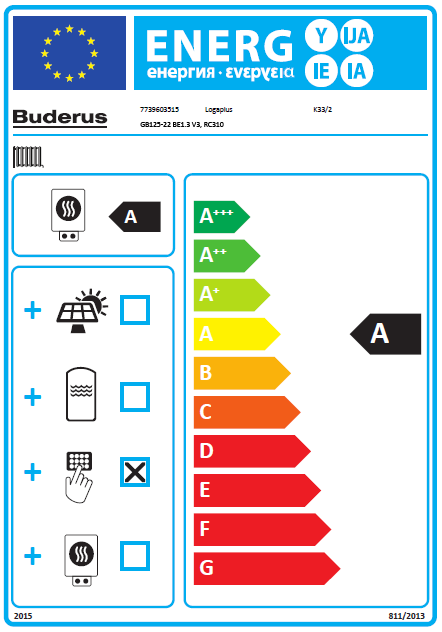

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
-
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage
(Kessel): 94 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei
durchschnittlichen
Klimaverhältnissen (WP) -
-
-
Kesselgrösse: 22 kW
-
System-Nennleistung
bei 30 C Rücklauf: 22,6 kW
bei 60 C Rücklauf: 21,8 kW
-
Norm-Nutzungsgrad (Hs): bis 98 %
-
Kessel-Wirkungsgrad
bei 30 C Rücklauf: 104 %
bei 60 C Rücklauf: 96,4 %
-
Gewicht: 156 kg
-
Abgasanschluss: DN 80
-
Abgastemperatur
bei 30 C Rücklauf: 60 C
bei 60 C Rücklauf: 85 C
-
Heizgasseit. Wiederstand: 0,49 mbar
-

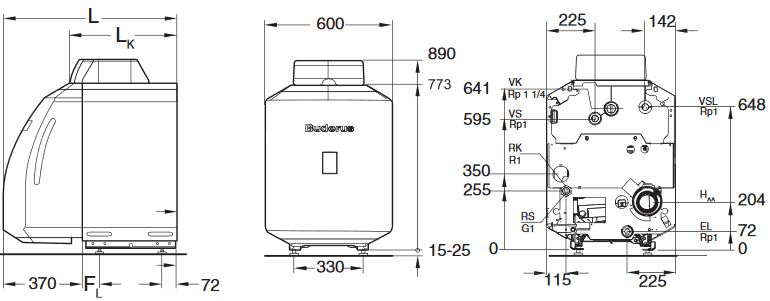

Abmessungen
Länge: 835 mm
Breite: 600 mm
Höhe: 915 mm
-
Max. Vorlauftemp. (STB): 100 C
-
Max. Betriebsüberdruck: 3 bar
-
CE-Kennzeichen: CE 00360384/07
-
Fabrikat: BUDERUS

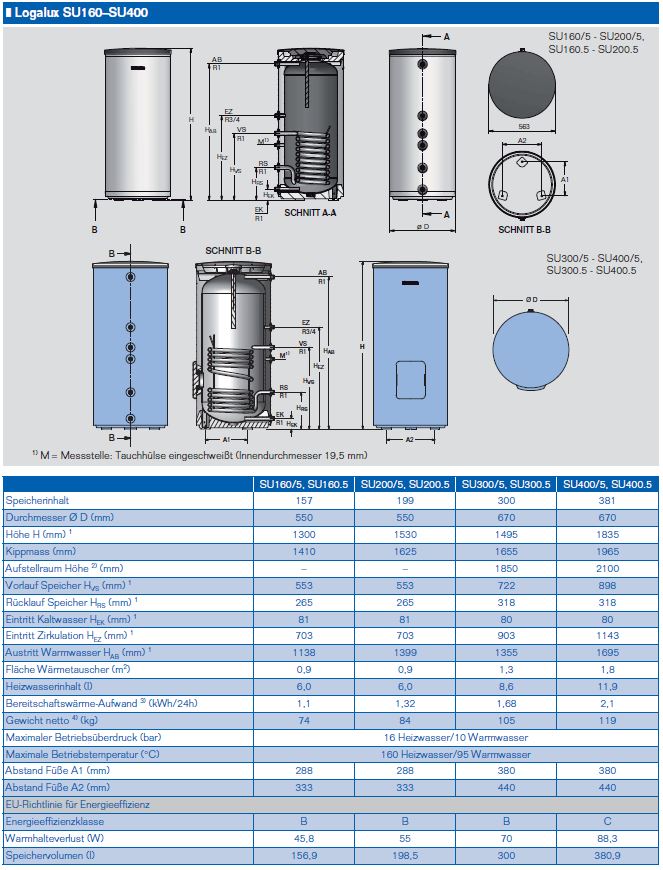

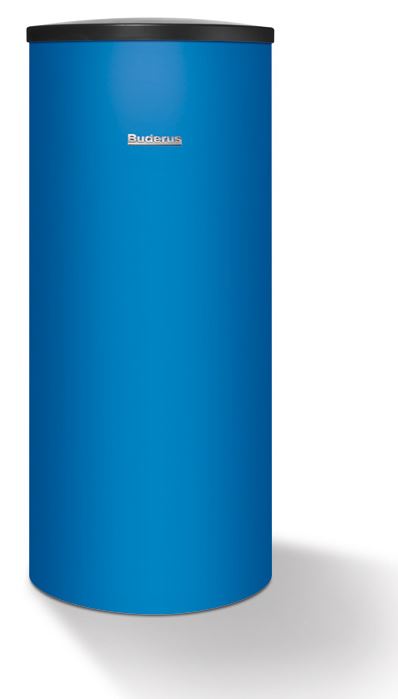

Technische Daten Logalux Speicher:
Warmwasserspeicher Logalux in stehender, zylindrischer
Stahlblechausführung einschließlich Reinigungsöffnung oben. Mit eingeschweißtem,
bis in den unteren Speicherboden wendelförmig gebogenem Glattrohrwärmetauscher
und höhen- verstellbaren Aufstellfüßen. Alle warm- wasserberührten
Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN plus, korrosionsbeständig
nach DIN 4753-3 und zur Vervollständigung des kathodischen Korrosionsschutzes
mit Magnesiumanode. Wärmeschutz aus 50 mm Polyurethan-/EPS- Hartschaum,
werkseitig geschäumt, mit Ummantelung aus Stahlblech (blau).
- Speicherinhalt: 160 l
- Leistungs-Kennzahl bei 60 °C: 2,5
- Dauerleistung: 30 kW
- bei Vorlauftemperatur: 80 C
- bei Speichertemperatur: 45 C
- Heizwasserbedarf: 2,6 m3/h
- Druckverlust: 82 mbar
- Durchmesser: 550 mm
- Höhe: 1300 mm
- Gewicht: 74 kg
- Wärmetauscherfläche: 0,9 m²
- Max. Betriebstemperatur Speicher: 95 °C
- max. Betriebstemperatur Rohrschlange: 160 °C
- Max. Betriebsüberdruck Speicher: 10 bar
- Max. Betriebsüberdruck Rohrschlange: 16 bar
- Bereitschaftswärmeaufwand nach DIN 4753 T8: 1,5 kWh/24h
- Fabrikat: BUDERUS
- Speicherinhalt: 199 l
- Leistungs-Kennzahl bei 60 °C: 4
- Dauerleistung: 30 kW
- bei Vorlauftemperatur: 80 °C
- bei Speichertemperatur: 45 °C
- Heizwasserbedarf: 2,6 m3/h
- Druckverlust: 82 mbar
- Durchmesser: 550 mm
- Höhe: 1530 mm
- Gewicht: 84 kg
- Wärmetauscherfläche: 0,9 m²
- Max. Betriebstemperatur Speicher: 95 °C
- max. Betriebstemperatur Rohrschlange: 160 °C
- Max. Betriebsüberdruck Speicher: 10 bar
- Max. Betriebsüberdruck Rohrschlange: 16 bar
- Bereitschaftswärmeaufwand nach DIN 4753 T8: 1,7 kWh/24h
- Fabrikat: BUDERUS
- Energieeffizienzklasse: B
- Warmhalteverlust: 55 Watt
- Speichervolumen: 198,5 l

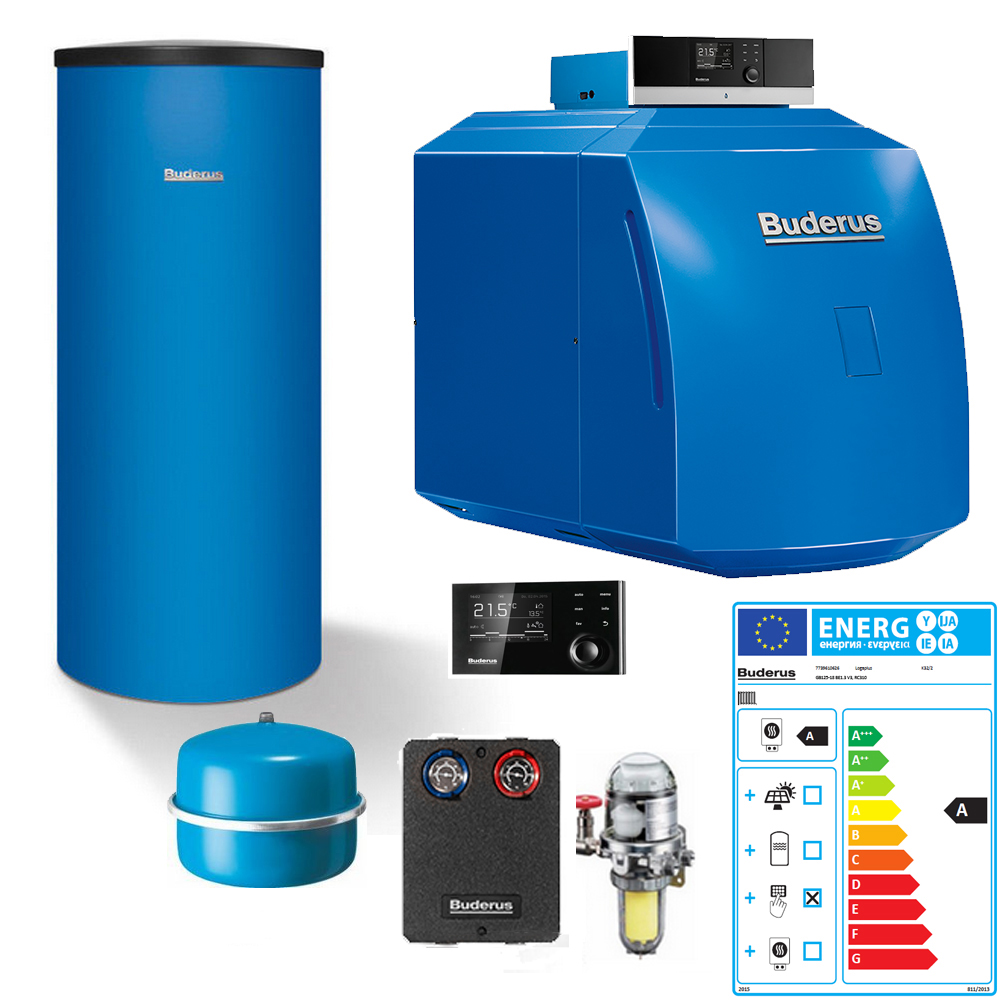

Lieferumfang Logaplus Paket:
- Buderus Logano plus GB125, Öl-Brennwertkessel mit integriertem
Edelstahl-Wärmetauscher
- Buderus Öl-Blaubrenner Logatop BE
- Warmwasserspeicher Logalux SU160/5 oder SU 200/5 in stehender,
zylindrischer Stahlblechausführung
-
Heizkreis-Schnellmontage-System RK1 für einen Heizkreis ohne Mischer, bestehend
aus den Sets:
- Heizkreisanschluss-Set HS25
- Anschluss-Set BCS20
-
Heizkessel-Sicherheits-Set
-
Ausdehnungsgefäß-Anschluss-Set AAS
-
Membran-Ausdehnungsgefäß 35 Liter / 1,5 bar
-
Kombination Heizölfilter/Entlüfter
-
TOC-DUO mit Wandhalter und Absperrventil für Einstrangsystem 3/8" abgestimmt auf
die Kesselleistung
5-Jahre System Garantiebedingungen:
- die Installation aller im Zertifikat genannten Komponenten grundsätzlich
durch eine von Buderus konzessionierte Fachfirma erfolgt
- Bei einigen Systemen muss auch die Erstinbetriebnahme durch den Buderus
Kundendienst oder eine von Buderus für dieses Produkt qualifizierte und
zertifizierte Fachfirma erfolgen
- Überdies müssen die Logasys-Systeme und Logaplus-Pakete einmal jährlich
bis zu einem maximalen Wartungsintervall von 16 Monaten gewartet werden
- Der Wartungsnachweis ist im Garantiefall durch den Eigentümer des
Heizsystems dem Buderus Kundendienst oder dem Heizungsfachbetrieb vorzulegen
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung
dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung
mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
WEEE-Reg.-Nr.: DE 69542401
