Buderus Logaplus-Paket W22 - Gas-Brennwertgerät GB172-20, G20, S120, RC310
Hersteller: 7739601251
Beschreibung

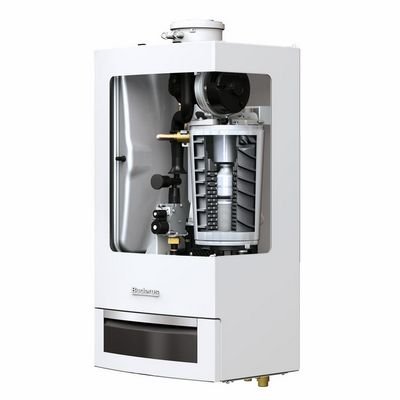

Buderus Gas-Brennwertgerät Logamax plus GB172 für den Betrieb mit
Erdgas E, LL und Flüssiggas 3P, Propan. Für die Raumbeheizung und die
Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher.
- Optimale Energieausnutzung mit einem Normnutzungsgrad von 109%
- Brenner und modulierende Feuerung von 22-100%
- Aluminium-Guss-Wärmetauscher für ganzährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe zur Anpassung der Wassermenge in der Heizungsanlage und Stromeinsparung gegenüber herkömmlichen Pumpen
- Preiswerte einfache Anlagenhydrauliken ohne Überströmventil, da kein Mindestvolumenstrom erforderlich
- Niedrige CO- und NOx-Emissionen
- Umwälzpumpe für differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage
- Umwälzpumpe mit leistungsgeregelter Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung
- Geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
- Die Anforderungen an die Füll- und Ergänzungswasserqualität sind im jeweils gültigen Buderus Katalog, Arbeitsblatt K8 enthalten. In Anlehnung an die VDI 2035 kann anhand der in diesem Arbeitsblatt enthaltenen Diagramme entschieden werden, ob das Füll- und Ergänzungswasser aufbereitet werden muss oder nicht. Muss das Füll- und Ergänzungswasser auf- bereitet werden, so kommt die Wasseraufbereitungsmaßnahme Vollentsalzung des Füllwassers zum Einsatz. Damit wird ein salzarmer Betrieb des Anlagenwassers er- reicht. Buderus kann notwendige Wasseraufbereitungspatronen als Zubehör (Kauf oder Leihe) zur Verfügung stellen.
System-Bedieneinheit RC310 mit Außenfühler für das Regelsystem
Logamatic EMS plus. Einfache Bedienung und Inbetriebnahme. Großes,
grafikfähiges und hinterleuchtetes Display, Betrieb als Regler für raum- oder
witterungsgeführten Betrieb, Regelung für Wärmeerzeuger, Warmwasserbereitung,
Heizkreis(e), Solaranlage. Umfangreiche Inbetriebnahme- und Service-Funktionen:
Konfigurationsassistent, Diagnosefunktionen, Wartungsanzeige. Optionales
Zubehör: - Fernbedienung RC200 / RC100 - Mischermodul MM100 - Solarmodule SM100
/ SM200 - Internet-Schnittstelle web KM200 / web KM300 Weiteres Zubehör siehe
aktueller Katalog
Technische Daten Gas-Brennwertgerät GB172:
- Energieeffizienzlasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A
- Gasart: Erdgas E
- Wärmeleistung im Heizbetrieb (Voll-/Teillast) bei 40/30: 5,2-20,6 kW und bei 80/60: 4,7-19,5 kW
- Wärmeleistung Warmwasser: 23,8 kW
- Normnutzungsgrad (Hs): bis 98,2 %
- Gewicht: 43 kg
- Konz. Abgasanschluss: 80/125 mm
- Abgastemperatur (Volllast) bei 40/30: 58°C und bei 80/60: 75°C
- Tiefe: 350 mm
- Breite: 440 mm
- Höhe: 840 mm
- Zuläss. Betriebsüberdruck: 3 bar
- CE-Kennzeichen: CE-0085BU0450
- Buderus-Artikel-Nr.: 7739601251
Technische Daten Warmwasserspeicher Logalux S120:
- Inhalt 120 Liter
- Max. Betriebsdruck Warmwasser: 10 bar
- Max. Betriebsdruck Heizung: 6 bar
- Durchmesser: 550 mm
- Höhe: 960 mm
Lieferumfang:
- Buderus Gas-Brennwertgerät Logamax plus GB172-20
- System-Bedieneinheit RC310 mit Außenfühler
- Warmwasserspeicher Logalux S120, weiß, untergestellt
- Anschlusszubehör Heizung HA (Aufputz)
- Montage-Anschlussplatte
- Wartungshähne
- Gasdurchgangshahn GA-BS, R 1/2
- Verrohrungssatz Kessel-Speicher
- Warmwasser-Temperaturfühler
- Ausdehnungsgefäß 25 Liter zum Anbau
- Flamco Flexcon Aufhängezarge
- Ausdehnungsgefäß-Anschluss-Set AAS
- Ablauftrichter-Set
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
