Buderus

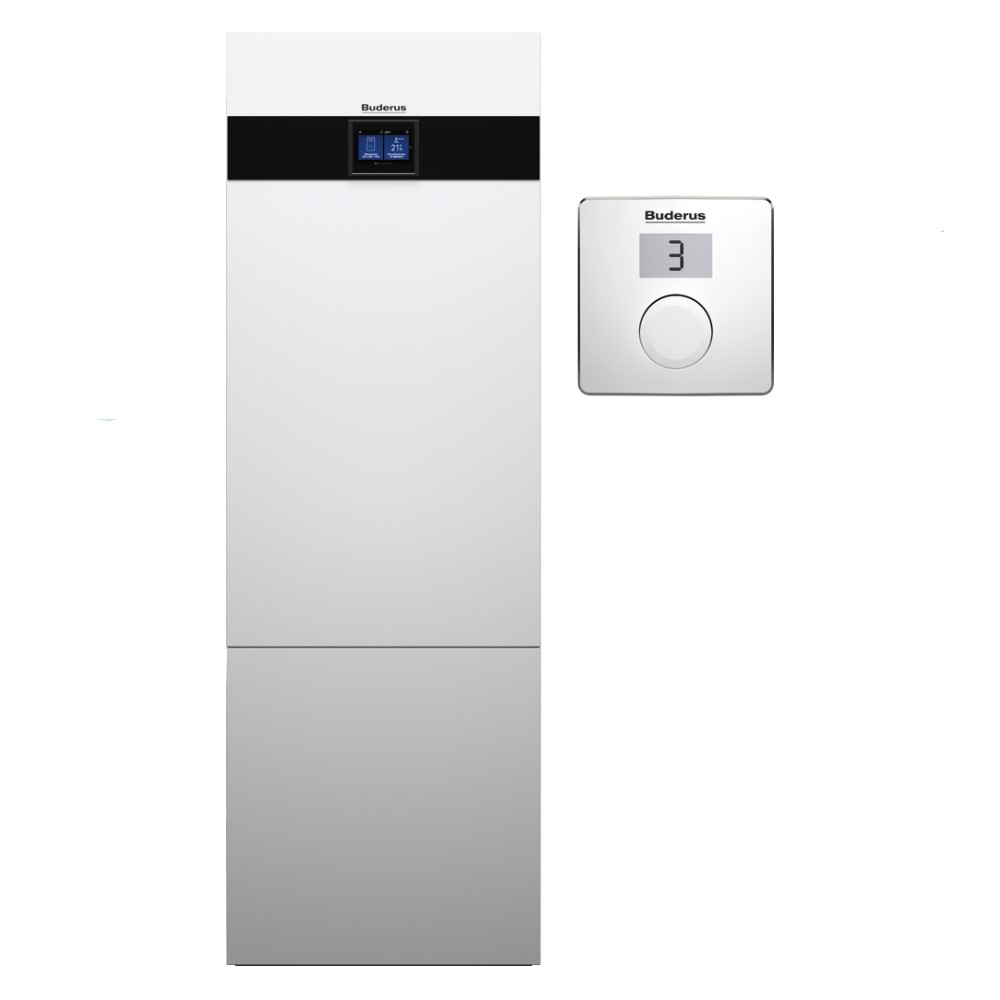

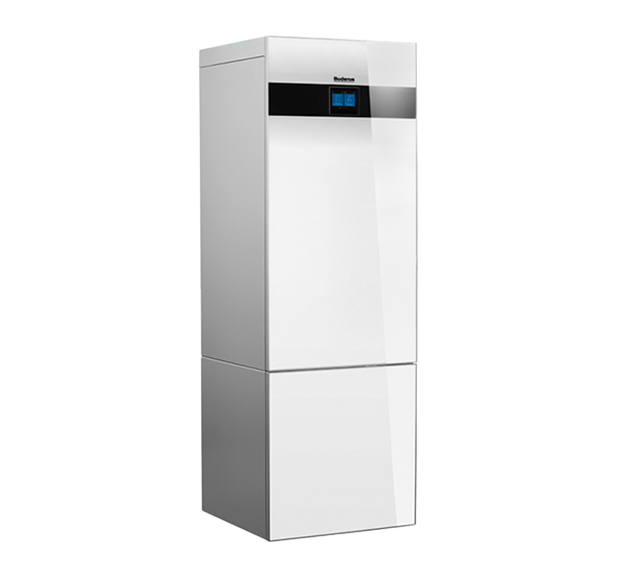

Logaplus WSW186i T2 8 kW B0/W35, int. Sp. 180l, Blechverkleidung, Front weiss
Herstellerteilenummer:
7739619544
Beschreibung:
Sole/Wasser-Wärmepumpe für die Innenaufstellung mit integriertem 180 L
Edelstahl-Warmwasserspeicher. Hocheffiziente Invertersteuerung für modulierende
Betriebsweise. Besonders leise Wärmepumpe, Aufstellung auch im
Hauswirtschaftsraum möglich. Hochwertiges Design der Verkleidung mit Front aus
weißem Metallblech. - Inkl. Absperrarmatur mit Partikelfilter und
Magnetitanzeige für die Heizungsanlage
Detailbeschreibung:
- Inkl. Außentemperatur- und Vorlauffühler
- Inkl. Internetschnittstelle
- Inkl. integrierter, hocheffizienter Heizkreispumpe mit EEI < 0,20
- Inkl. integrierter, hocheffizienter Solepumpe mit EEI < 0,20
- Inkl. integriertem 9 kW E-Heizstab
- Mit integrierter Wärmemengen- und Stromzählung
- Passive Kühlstation für Raumkühlung optional erhältlich
- Für einfachen Transport und Einbringung Teilung von Hydraulik- und
Kältemodul innerhalb weniger Minuten möglich. Kältekreis zum vereinfachten
Serviceeinsatz auf Schlitten herausziehbar.
- Einfache Bedienung über EMS plus Regelsystem mit Touchscreen BC400.
Regelungsfunktionen:
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind
Zubehöre erforderlich
- Warmwasserbetrieb mittels integriertem Umschaltventil und integriertem
Warmwasserspeicher
- Funktionserweiterung über optionale Reglermodule möglich (Schwimmbad,
Solar, etc.)
- SG Ready: smartgridfähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz bzw. PV-Anlage vorbereitet
Technische Daten:
-
Masse und Gewichte:
Wärmepumpe HxBxT: 1780x600x610 mm
Gesamtgewicht mit Verkleidung: 223 kg
Gesamtgewicht ohne Verkleidung: 195 kg
Gewicht Hydraulikmodul ohne Verkleidung: 97 kg
Gewicht Kältekreismodul: 98 kg
-
Schalldaten:
Max. Schalldruckpegel bei B0/W55 C nach DIN EN ISO 11203 in 1m
Abstand: 31 dB(A)
Schallleistungspegel bei B0/W55 C min.-max.: 34-44 dB(A)
Leistungsdaten:
Modulationsbereich bei B0/W35 C nach EN 14511: 2-8 kW
COP bei B0/W35, nach EN 14511 bei Teillast: 4,61
Entzugsleistung bei B0/W35, nach EN 14511 bei Teillast: 2,67 kW
Elektrische Leistungsaufnahme bei
B0/W35, nach EN 14511 bei Teillast: 0,74 kW
COP bei B0/W35, nach EN 14511 bei Teillast: 3,51
SCOP bei durchschnittlichen Klimaverhältnissen bei 55 C: 3,99
SCOP bei durchschnittlichen Klimaverhältnissen bei 35 C: 5,38-
Warmwasserbetrieb:
Speicherinhalt (exkl. Wärmetauscher): 180 l
Minimal/maximal erlaubter Betriebsdruck: 2,0/10,0 bar
Warmwasser-COP nach EN-16147(2017) bei ECO+ Einstellung: 3,03
Warmwasserbereitungs-Energieeffizienzklasse bei ECO+ Einstellung: A+
Zapfprofil/Zapfmenge V40 bei ECO+ Einstellung: XL/211 l
Warmwasserbereitungs-Energieeffizienzklasse bei ECO Einstellung: A
Zapfprofil/Zapfmenge V40 bei ECO Einstellung: XXL/269 l
Warmwasserbereitungs-Energieeffizienzklasse bei KOMFORT Einstellung: A
Zapfprofil/Zapfmenge V40 bei KOMFORT Einstellung: XXL/275 l
-
Heizungssystem:
Minimal/maximal erlaubter Betriebsdruck: 1,2/3,0 bar
Nenndurchfluss bei Fußbodenheizung: 1,01 m3/h
Restförderhöhe bei Nenndurchfluss bei Fußbodenheizung: 7 m
Nenndurchfluss bei Radiatorenheizung: 0,58 m3/h
Restförderhöhe bei Nenndurchfluss bei Radiatorenheizung: 7,4 m
Max. Vorlauftemperatur bei B0 C: 67 C
Max. Vorlauftemperatur bei B-3 C: 65 C
Anschluss Heizkreis: CU 28 mm
-
Solekreis
Minimal/maximal erlaubter Betriebsdruck: 0,5/3,0 bar
Mischanteil Ethanol, min./max.: 25/34 %vol.
Mischanteil Ethylenglykol, min./max.: 30/35 %vol.
Mischanteil Propylenglykol, min./max.: 30/35 %vol.
Nenndurchfluss bei Fußbodenheizung mit Propylenglykol (-15 C
Gefrierpunkt): 1,04 m3/h
Restförderhöhe bei Nenndurchfluss bei Fußbodenheizung mit
Propylenglykol (-15 C Gefrierpunkt): 5,3 m
Nenndurchfluss bei Radiatorenheizung mit Propylenglykol (-15 C
Gefrierpunkt): 1,08 m3/h
Restförderhöhe bei Nenndurchfluss bei
Radiatorenheizung mit Propylenglykol (-15 C Gefrierpunkt): 5,8 m
Sole-Eintrittstemperatur min./max.: -5/30 C
Anschluss Solekreis: Edelstahl 28 mm
-
Elektrodaten:
Spannungsversorgung: 400V, 3N, 50 Hz
Max. Kompressor-Betriebsstrom: 10 A
Max. Betriebsstrom inkl. Elektro-
Zuheizer 9 kW: 23 A
Absicherung mit Elektro-Zuheizer
3/6/9 kW: 16/20/25 A
IP-Schutzklasse: X1
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der
Verbundanlage: A+++
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage
(Kessel): -
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei
durchschnittlichen Klimaverhältnissen (WP) 156 %
Klasse für die Warmwasserbereitungs-Energieeffizienz bei
durchschnittlichem Klima: A+
Energieeffizienzklassen-Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz bei durchschnittl. Klima: 124 %
Lastprofil: XL
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 1,38 kg
Füllmenge Kältemittel: 2,82 tCO2eq
Bauart des Kältekreises: hermetisch geschlossen
Lieferumfang des Paketes:
- Buderus Logatherm WSW186i-8 T180
- Sole Großentlüfter DN25
- Sole Solebefülleinrichtung DN25
- Solepaket 6-17 kW
- Ausdehnungsgefäß BU-H 35 l, silber
- Logafix Kappenventil MS 3/4x3/4
- Kesselsicherheitsgruppe 1", Manometer
- Bedieneinheit RC100H
Installation:
-
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 69542401
