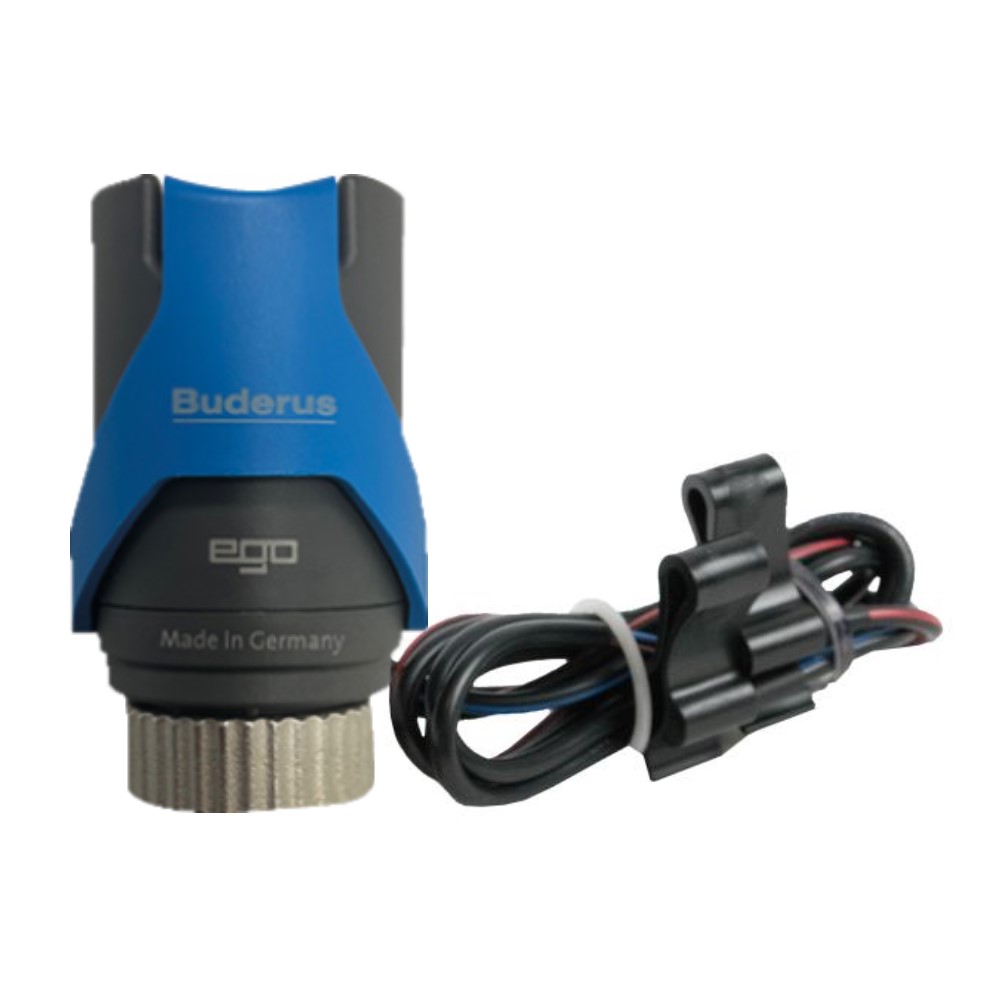

Buderus Stellantrieb Logafloor XSA300 EGO 230 Volt autom. Hydraulischer Abgleich
| Art.Nr.: |
181311967
|
| Herst.Nr.: |
7738344171
|
| EAN: | 4062321743772 |
| Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
40,35 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Buderus Stellantrieb Logafloor XSA300 EGO 230 Volt autom. Hydraulischer Abgleich
Herstellerteilenummer: 7738344171
Beschreibung:
- Intelligenter, autonomer, elektrothermi- scher Regelantrieb 230 V für den adapti- ven/automatischen und bedarfsgerechten hydraulischen Abgleich der Heiz- bzw. Kühlkreise eines Anschlussverteilers in Flächenheizungs- und -kühlsystemen.
- Aufnahmegewinde M30x1,5
- Für Heiz- und Kühlsysteme
- Stromlos geschlossen
- Mit Klapphebel z. entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils.
- Mit integrierter Vorlauftemperaturbegrenzung 60 C.
- Zur Montage an Heizkreisverteilern mit Aufnahmegewinde M30x1,5.
- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus m. Außendurchmessern von 12 bis 20 mm.
- Für die Funktion des EGO ist ein Zwei-punkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen.
ARBEITSWEISE:
- Erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises.
- Die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel und abhängig vom Nutzerverhalten und der Systemumgebung.
- Ist in der Lage, jede beliebige Ventilposition zwischen "Auf" und "Zu" einzu- nehmen und zu halten.
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position u. regelt von dort aus dynamisch weiter.
- LED kann durch wechselnde Farben und / oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben.
- Nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen.
Technische Daten:
- Betriebsart: Heizen oder Kühlen, automatische Umschaltung, EGO-KI erkennt Heiz- oder Kühlbetrieb
- Ausführung: Stromlos geschlossen
- Betriebsspannung: 230 VAC, 50 Hz
- Einschaltstrom: 130 mA für max. 200 ms
- Betriebsstrom: 76 mA
- Dauerbetriebsleistung: 1,7 W
- Überspannungsfestigkeit: 2,9 kV
- Schließ- und Öffnungszeit: ca. 3 min
- Stellweg: >=3,5 mm
- Stellkraft: 110 N +- 5%
- Schließmaß: 10,8 mm
- Schutzart/Schutzklasse: IP54 / II
- Einbaulage: beliebig in jeder Position
- Gehäuse/Gehäusefarbe: Polyamid / grau-blau
- Anschlussleitung: flexibel, schwarz, 1 m, mit Aderendhülsen 2 x 0,34 qmm
- Sensorleitung Vorlauf: - flexibel, schwarz mit rotem Streifen 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Sensorleitung Rücklauf: - flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
- Temperatursensoren: NTC 10k (bei 25 C)
- Clip für Rohraußendurchmesser 12 bis 20 mm
VORGESCHRIEBENE UMGEBUNGSBEDINGUNGEN
- Medientemperatur: 10 bis 95 C
- Max. Vorlauftemperatur: 60 C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
- Umgebungstemperatur: 0 bis 50 C
- Lagertemperatur: 0 bis 60 C
- Luftfeuchte: 10 bis 100 % (nicht kondensierend)
BAUSEITIGE SCHNITTSTELLE
- Energieversorgung:
- Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung -

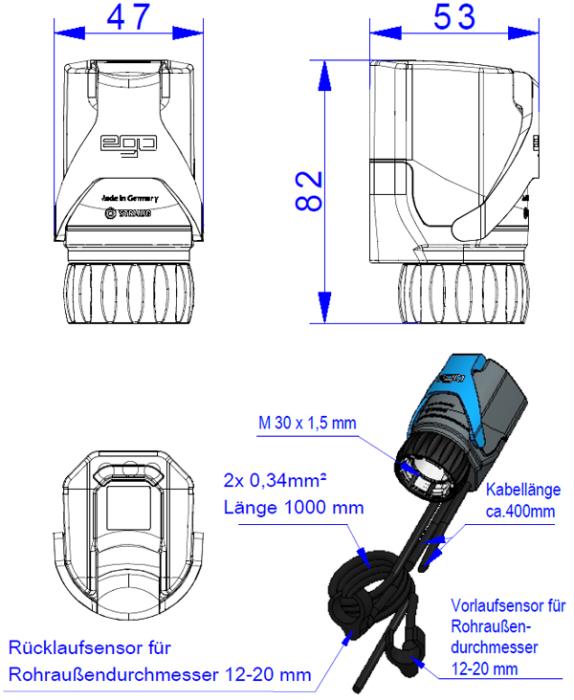

- Abmessung (B x H x T): 47 x 80 x 53 mm
- Gewicht: 0,19 kg
- Hersteller: strawa Wärmetechnik GmbH
Lieferumfang:
- Stellantrieb Logafloor XSA300 EGO 230V f. autom. Hydr.Abgl.,(Nc) stroml.geschl.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
