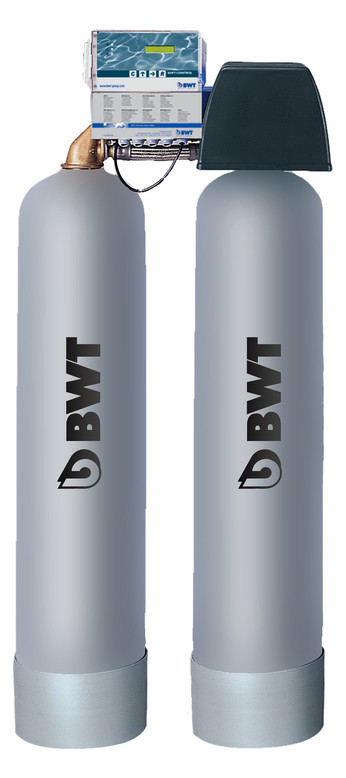

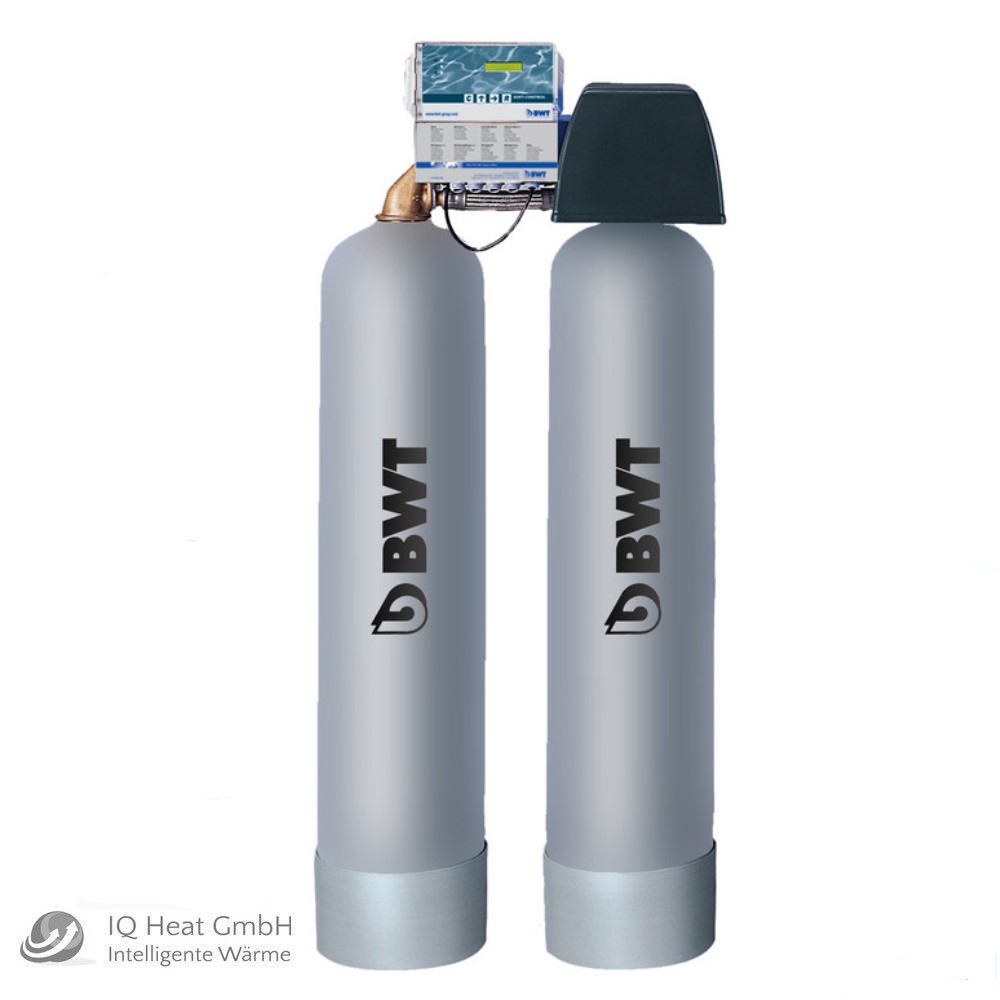

BWT Weichwasser Pendelanlage Rondomat D Typ 3 DN32 Enthärtungsanlage
Art.Nr.: |
177182910
|
Herst.Nr.: |
11152 + 11821
|
EAN: | 9022000111525 |
Lieferzeit: |
ca. 1-2 Wochen |
11.288,32 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
BWT Weichwasser-Pendelanlage Rondomat D Typ 3 Enthärtungsanlage
Artikelnummer: 11152 + 11821
Beschreibung:
Rondomat Duo 3 DVGW Duplex-Enthärtungsanlage, DVGW geprüft DVGW Registriernummer: NW-9151AS2004 Fabrikat BWT Trinkwasserenthärtungsanlage gemäss DIN EN 14743 und DIN 19636-100 Für d. Enthärtung bzw. Teilenthärtung von Trink-, Brauch, Prozess-, Kessel- speise-, Kühl- und Klimawasser, zum Schutz der Wasserleitungen und der daran angeschlossenen wasserführenden System- teile vor Funktionsstörungen & Schäden durch Kalk (entsprechend den einschlägigen DIN 1988 Teil 2 und 7) und DVGW-Vorschriften. Duplex- Anlage mit durchflussmengenabhängiger Steuerung. Ein gemeinsamer Ventilsteürkopf mit 5-Zyklen-Ventil aus Rotguss mit Verschneideeinrichtung zur automatischen Regeneration, einschl. Anschluss für Verbindungsschläuche zum 2. Behälter und Kontaktwasserzähler. Ein einstellbares elektronisches Programmwerk als Steuergerät S O F T - C O N T R O L II zur RegenerationsausLösung sowie Anlagenumschaltung durch Wassermesser in alternierender Betriebsweise, d. h. Säulenwechsel in kurzen Abständen zur Minimierung von Stagnation und Optimier- ung der Enthärtung und Hygiene (Handregeneration möglich) Transformator mit Befestigungsmaterial. Keimschutzein- richtung zur Entkeimung des Harzbettes. Sensoreingang für Salzmangel und Druck- abfall, Ausgänge für Chlorzelle, Gebäudeleittechnik, Impulsausgang Dosierpumpe. ZLT - DDC - Anschluss und PC- Anschluss mit Klartext. Akku zur Stromausfallsicherung für die Elektronik zur Programmsicherung. Option: Potentialfreie PC-Schnittstelle. Zwei GFK-Filterbehälter mit Ionenaustauschermaterial kpl. mit VA- gewebeummantelten Schläuchen verbunden. Separater Salzlösebehälter aus HDPE, mit Siebboden, Solesystem, Entleerung, Sicherheitsüberlauf und abschliessbarem Deckel. Kürzeste Salzlösezeiten durch neu entwickelten Spezial Salzlöse- und Vorratsbehälter und damit extrem kurze Regenerationsintervalle. Einschl. Aquatest- Härteprüfgerät

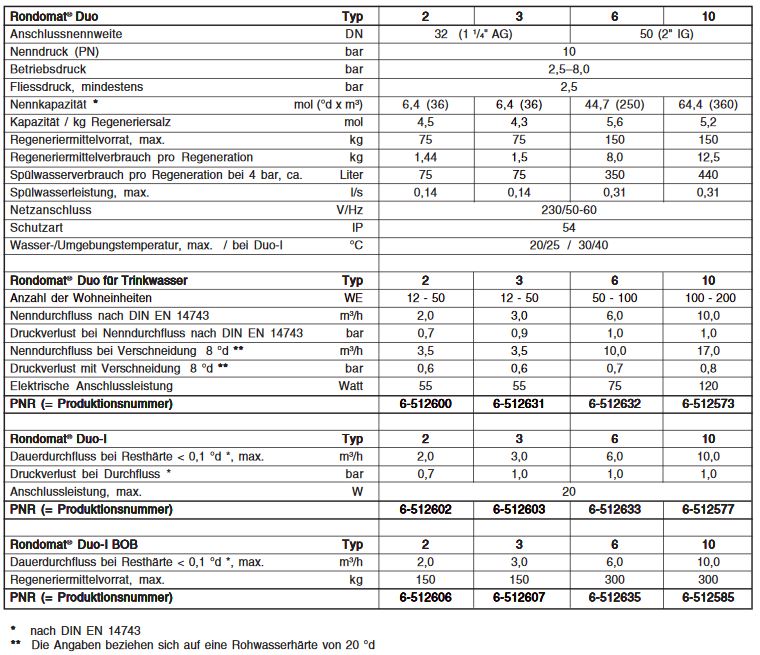

Technische Daten:
- Anschlussnennweite AG R 1 1/4
Nenndruck PN 10 bar
Betriebsdruck 2,5-8,0 bar
Nenndurchfluss < 0,1 Grad dH 3,0 m3/h
Nenndurchfluss bei
Verschnitt 20Grad dH a. 8 Grad dH 5 m3/h
Druckverlust bei Nenn-
Verschneidung auf 8 Grad dH 0,8 bar
Nennkapazität 96 m3 x Grad dH
17,2 mol
Harzmenge 2 x 42 l
Regeneriermittelvorrat 75 kg
Regeneriermittelverbrauch 3,40 kg
Salzverbrauch je m3xGrad dH 0,036kg
Anzahl der Regenerationen 22
Regenerationszeit 45 min
Regenerierwassermenge 0,14 l/s
Gesamtabwassermenge 0,140 m3
Abwassermenge je m3xGrad dH 1,46 l
Netzanschluss 230/50 V/Hz
Elektr. Anschlussleistung 55 W
Leistung im Normalbetrieb 11 W
Schutzart IP 54
Wassertemperatur max. 20 Grad C
Umgebungstemperatur max. 25 Grad C

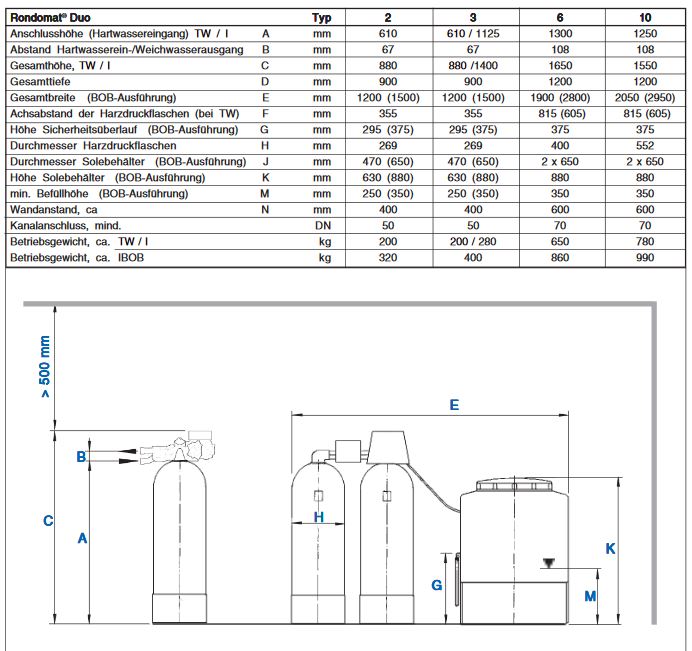

Gesamthöhe 1400 mm
Gesamttiefe 470 mm
Gesamtbreite 1500 mm
Höhe Sicherheitsüberlauf 460 mm
Harzdruckflasche 269 mm
Solebehälter 470 mm
Höhe Solebehälter 630 mm
Kanalanschluss min. DN 50
Betriebsgewicht ca. 280 kg
Bestell-Nr.: 11152 - DVGW Registriernummer: NW-9151AS2004
Lieferumfang:
- BWT Rondomat D Typ 3 duplex
- BWT Univentilblock Rondomat Duo Typ 3
- Aquatest-Härteprüfgerät
- Ventil aus Rotguss mit Verschneideeinrichtung zur automatischen Regeneration, einschl. Anschluss für Verbindungsschläuche zum Kontaktwasserzähler
Installation:
- Für die Installation dieses Gerätes ist die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes, nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
