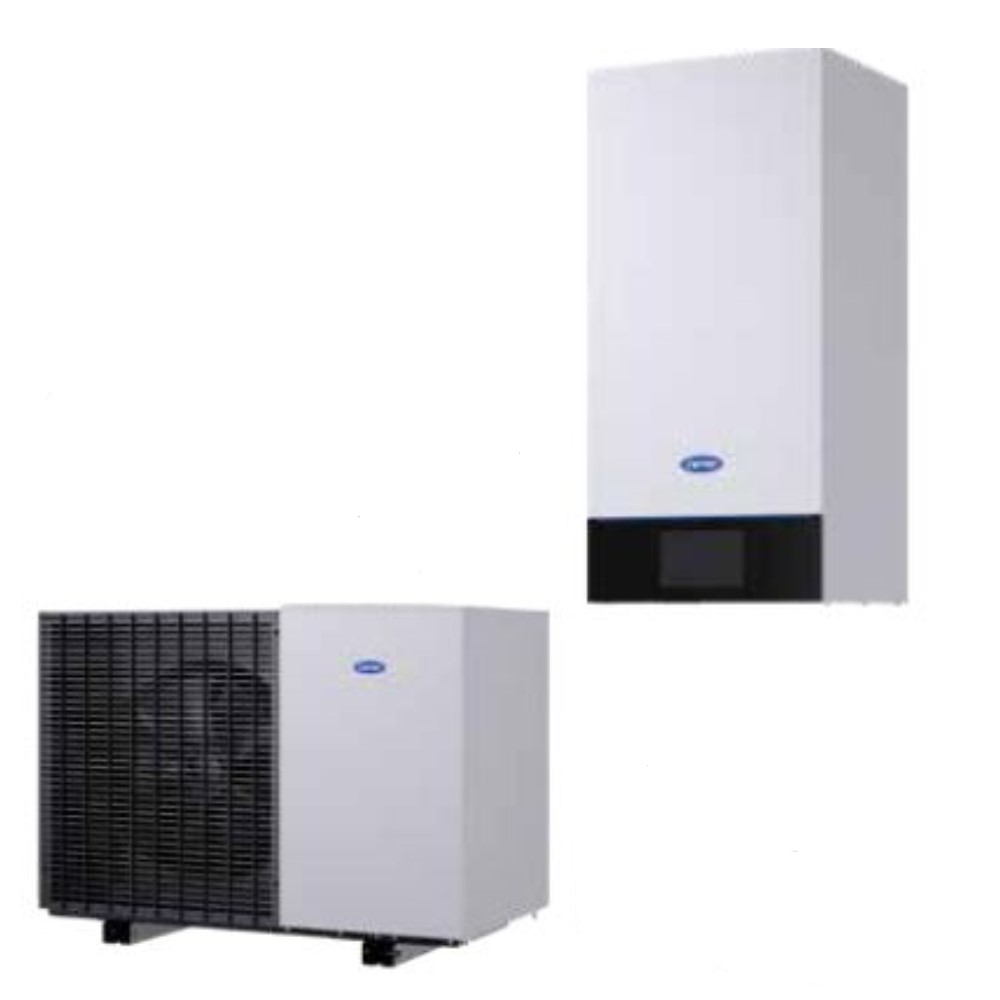

Carrier Luft Wärmepumpe AquaSnap 4,0 kW 30AWH004H1--NG 230 Volt R290 ZC00128
| Art.Nr.: |
183076258
|
| Herst.Nr.: |
ZC00128
|
| EAN: | 0792971484513 |
| Lieferzeit: |
ca. 1 Woche |

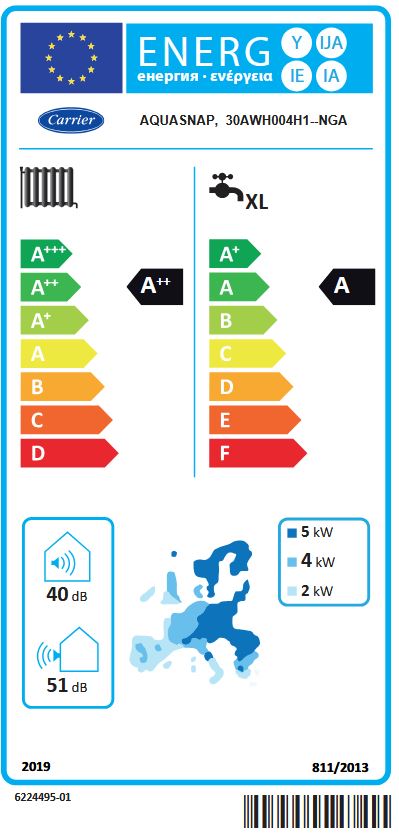

| EEK Spektrum: | A+++ -> D |
| EEK: | a++ |
a++
a+++
d
Versandkostenfrei
5.632,74 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Carrier Luft Wärmepumpe AquaSnap 4,0 kW 30AWH004H1--NG 230 Volt R290 ZC00128"
Carrier AquaSnap 30AWH004H1-NG, Monoblock-Luft/Wasser-Wärmepumpe, 4,0 kW, 230 V, 1-ph, R290
Herstellerteilenummer: ZC00128
Beschreibung:
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
- Selbstoptimierende Regelung des Volumenstroms durch eine patentierte Hydraulik
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Internetfähig durch integriertes WLAN oder LAN (Zubehör)
- Bedienung, Optimierung, Wartung und Service über Carrier Climate Control und ViGuide
- Geführte Inbetriebnahme über ViGuide
- Witterungsgeführte Regelung mit optionaler Raumaufschaltung mit RCU 100-EH Fernbedienung (Zubehör)
Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen

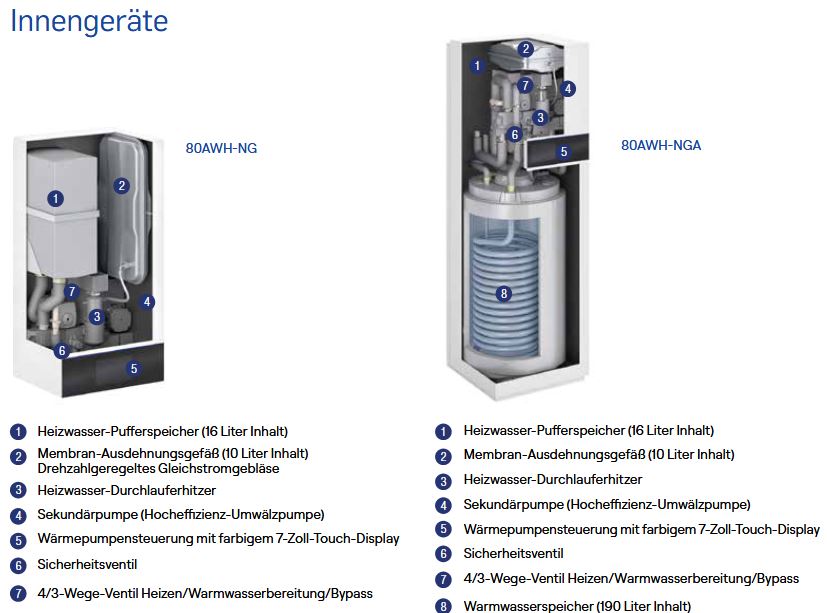

Inneneinheit:
- Mit patentierter Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser Durchlauferhitzer, Ausdehnungsgefäß 10 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
- Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN Zubehör
- Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der Carrier Climate Control in Verbindung mit integrierter Internetschnittstelle über WLAN oder LAN- (Zubehör) möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.

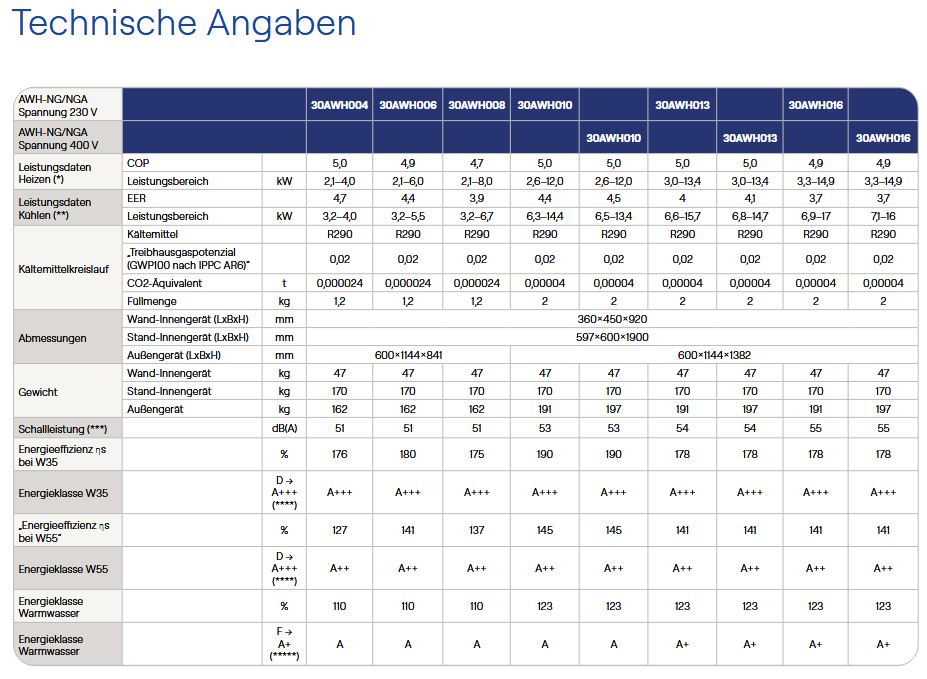

Technische Daten:
- Farbe Außeneinheit Silber
- Inneneinheit Silber
- Bei Betriebspunkt A2/W35 Nenn-Wärmeleistung 2,5 kW Elektr. Leistungsaufnahme 0,66 kW Leistungszahl (COP) 3,8 kW
- Bei Betriebspunkt A7/W35 Nenn-Wärmeleistung 4 kW Elektr. Leistungsaufnahme0,8kW Leistungszahl (COP)5kW
- Bei Betriebspunkt A -7/W35 Nenn-Wärmeleistung3,8kW Elektr. Leistungsaufnahme1,27kW Leistungszahl (COP)3kW
- Bei Betriebspunkt A35/W18 Kühlleistung4kW Elektr. Leistungsaufnahme0,85kW Leistungszahl (EER)4,7
- Lufteintrittstemperatur Heizbetrieb Lufttemperatur min. -20 °C Lufttemperatur max. 40 °C
- Lufteintrittstemperatur Kühlbetrieb Lufttemperatur min. 10 °C Lufttemperatur max. 45 °C
- Heizwasser (Sekundärkreis) Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h 600 mbar
- Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h 60 MPa Max.
- Vorlauftemperatur 70 °C
- Zul. Betriebsdruck 3 bar
- Zul. Betriebsdruck 0,3 MPa
- Elektrische Werte Außeneinheit Nennspannung Verdichter 1/N/PE 230 V/50 Hz Anlaufstrom Verdichter < 10 A
- Elektrische Werte Inneneinheit Nennspannung Regelung 1/N/PE 230 V/50 Hz Absicherung intern T 6,3 A
- Elektr. Leistungsaufnahme Sekundärpumpe (PWM) 60 W Energieeffizienzindex (EEI) Sekundärpumpe 0,2
- Nennspannung 1/N/PE 230 V/50 Hz Oder Nennspannung 3/N/PE 400 V/50 Hz
- Heizleistung 8 kW
- Kältemittel R290
- Kältemittelfüllmenge 1,2 kg
- Treibhauspotenzial (GWP) 0,02 CO2-Äquivalent 0,00004 t

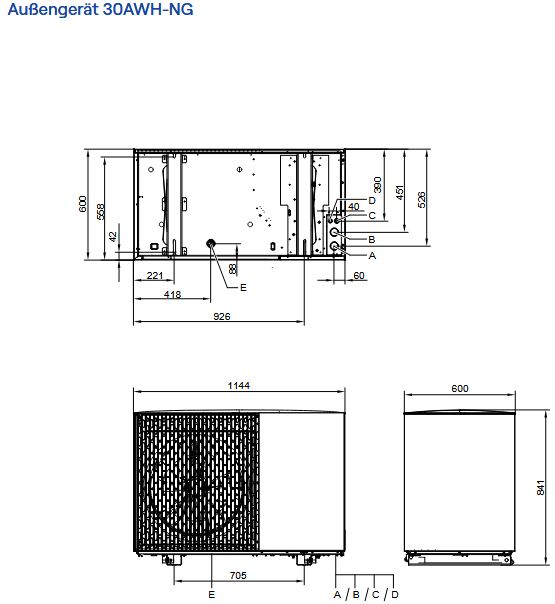

- Abmessungen Außeneinheit Länge 600 mm Breite 1144 mm Höhe 841 mm Gewicht 162 kg

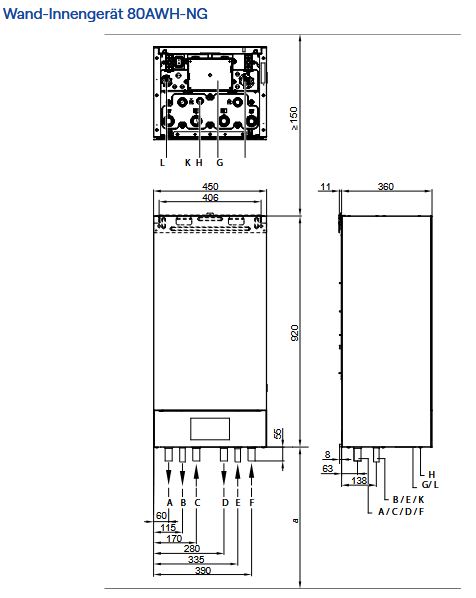

- Abmessungen Inneneinheit Länge 360 mm Breite 450 mm Höhe 920 mm Gewicht 47 kg
- Anschlüsse Heizwasservorlauf CU 28 x 1 Heizwasserrücklauf CU 28 x 1 Vorlauf Speicher-Wassererwärmer CU 22 x 1 Rücklauf Speicher-Wassererwärmer CU 22 x 1
- Max. Trinkwassertemperatur 68 °C

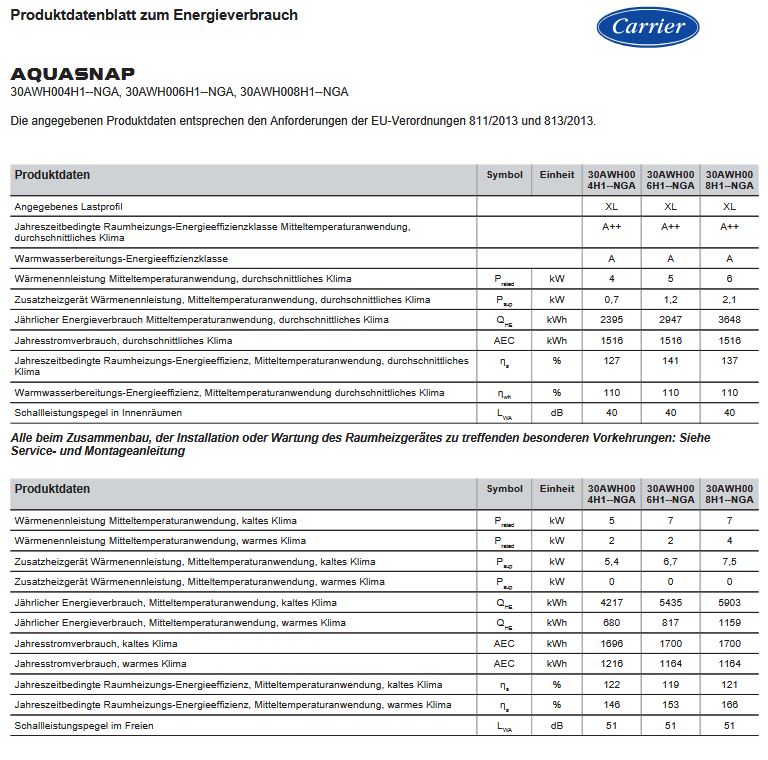

- Technische Daten zur Bestimmung der Jahreszeitbedingte Raumheizungs-EnergieeffizienzklasseA+++ Jahreszeitbedingte Raumheizungs-Energieeffizienz176% Wärmenennleistung4 kW Jährlicher Energieverbrauch1883kWh Jahreszeitbedingte Raumheizungs-EnergieeffizienzklasseA++ Jahreszeitbedingte Raumheizungs-Energieeffizienz127% Wärmenennleistung4kW Jährlicher Energieverbrauch2395kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz148% Wärmenennleistung6kW Jährlicher Energieverbrauch3662kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz122% Wärmenennleistung5kW Jährlicher Energieverbrauch4217kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz216% Wärmenennleistung2kW Jährlicher Energieverbrauch573kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz146% Wärmenennleistung2kW Jährlicher Energieverbrauch680kWh Schallleistungspegel Außen51dB Schallleistungspegel Innen40dB EnergieeffizienzklasseA Energieeffizienz110% ZapfprofilXL Bezugsenergie (Qref)19.07kWh Temperaturregler Temperaturregler KlasseII Beitrag Raumheizungs-Energieeffizienz2%
Lieferumfang:
- 7098618 Carrier IDU AquaSnap 80AWH-NGA
- 7098609 Carrier ODU AquaSnap 30AWH004
- 7098631 TU-Set Carrier AquaSnap NGA
- 7977219 Beipack Elektrik ODU230V
- 7973132 Anschluss-Set Typ 1
- 7713997 Elektrische Begleitheizung
- 7713998 Ventilatorringheizung
Installationshinweis:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Hinweis! Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34). Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
Viessmann Holding International GmbH
Viessmannstraße 1
35108 Allendorf (Eder)
DE
Tel: 06452700
E-Mail: info@viessmann.com
Viessmann Holding International GmbH
Viessmannstraße 1
35108 Allendorf (Eder)
DE
Tel: 06452700
E-Mail: info@viessmann.com
| Art.Nr.: |
183076258
|
| Herst.Nr.: |
ZC00128
|
| EAN: | 0792971484513 |
| Lieferzeit: |
ca. 1 Woche |
| EEK Spektrum: | A+++ -> D |
| EEK: | a++ |
a++
a+++
d
Versandkostenfrei
5.632,74 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Carrier Luft Wärmepumpe AquaSnap 4,0 kW 30AWH004H1--NG 230 Volt R290 ZC00128"
Carrier AquaSnap 30AWH004H1-NG, Monoblock-Luft/Wasser-Wärmepumpe, 4,0 kW, 230 V, 1-ph, R290
Herstellerteilenummer: ZC00128
Beschreibung:
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
- Selbstoptimierende Regelung des Volumenstroms durch eine patentierte Hydraulik
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Internetfähig durch integriertes WLAN oder LAN (Zubehör)
- Bedienung, Optimierung, Wartung und Service über Carrier Climate Control und ViGuide
- Geführte Inbetriebnahme über ViGuide
- Witterungsgeführte Regelung mit optionaler Raumaufschaltung mit RCU 100-EH Fernbedienung (Zubehör)
Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
Inneneinheit:
- Mit patentierter Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser Durchlauferhitzer, Ausdehnungsgefäß 10 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
- Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN Zubehör
- Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der Carrier Climate Control in Verbindung mit integrierter Internetschnittstelle über WLAN oder LAN- (Zubehör) möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Technische Daten:
- Farbe Außeneinheit Silber
- Inneneinheit Silber
- Bei Betriebspunkt A2/W35 Nenn-Wärmeleistung 2,5 kW Elektr. Leistungsaufnahme 0,66 kW Leistungszahl (COP) 3,8 kW
- Bei Betriebspunkt A7/W35 Nenn-Wärmeleistung 4 kW Elektr. Leistungsaufnahme0,8kW Leistungszahl (COP)5kW
- Bei Betriebspunkt A -7/W35 Nenn-Wärmeleistung3,8kW Elektr. Leistungsaufnahme1,27kW Leistungszahl (COP)3kW
- Bei Betriebspunkt A35/W18 Kühlleistung4kW Elektr. Leistungsaufnahme0,85kW Leistungszahl (EER)4,7
- Lufteintrittstemperatur Heizbetrieb Lufttemperatur min. -20 °C Lufttemperatur max. 40 °C
- Lufteintrittstemperatur Kühlbetrieb Lufttemperatur min. 10 °C Lufttemperatur max. 45 °C
- Heizwasser (Sekundärkreis) Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h 600 mbar
- Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h 60 MPa Max.
- Vorlauftemperatur 70 °C
- Zul. Betriebsdruck 3 bar
- Zul. Betriebsdruck 0,3 MPa
- Elektrische Werte Außeneinheit Nennspannung Verdichter 1/N/PE 230 V/50 Hz Anlaufstrom Verdichter < 10 A
- Elektrische Werte Inneneinheit Nennspannung Regelung 1/N/PE 230 V/50 Hz Absicherung intern T 6,3 A
- Elektr. Leistungsaufnahme Sekundärpumpe (PWM) 60 W Energieeffizienzindex (EEI) Sekundärpumpe 0,2
- Nennspannung 1/N/PE 230 V/50 Hz Oder Nennspannung 3/N/PE 400 V/50 Hz
- Heizleistung 8 kW
- Kältemittel R290
- Kältemittelfüllmenge 1,2 kg
- Treibhauspotenzial (GWP) 0,02 CO2-Äquivalent 0,00004 t
- Abmessungen Außeneinheit Länge 600 mm Breite 1144 mm Höhe 841 mm Gewicht 162 kg
- Abmessungen Inneneinheit Länge 360 mm Breite 450 mm Höhe 920 mm Gewicht 47 kg
- Anschlüsse Heizwasservorlauf CU 28 x 1 Heizwasserrücklauf CU 28 x 1 Vorlauf Speicher-Wassererwärmer CU 22 x 1 Rücklauf Speicher-Wassererwärmer CU 22 x 1
- Max. Trinkwassertemperatur 68 °C
- Technische Daten zur Bestimmung der Jahreszeitbedingte Raumheizungs-EnergieeffizienzklasseA+++ Jahreszeitbedingte Raumheizungs-Energieeffizienz176% Wärmenennleistung4 kW Jährlicher Energieverbrauch1883kWh Jahreszeitbedingte Raumheizungs-EnergieeffizienzklasseA++ Jahreszeitbedingte Raumheizungs-Energieeffizienz127% Wärmenennleistung4kW Jährlicher Energieverbrauch2395kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz148% Wärmenennleistung6kW Jährlicher Energieverbrauch3662kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz122% Wärmenennleistung5kW Jährlicher Energieverbrauch4217kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz216% Wärmenennleistung2kW Jährlicher Energieverbrauch573kWh Jahreszeitbedingte Raumheizungs-Energieeffizienz146% Wärmenennleistung2kW Jährlicher Energieverbrauch680kWh Schallleistungspegel Außen51dB Schallleistungspegel Innen40dB EnergieeffizienzklasseA Energieeffizienz110% ZapfprofilXL Bezugsenergie (Qref)19.07kWh Temperaturregler Temperaturregler KlasseII Beitrag Raumheizungs-Energieeffizienz2%
Lieferumfang:
- 7098618 Carrier IDU AquaSnap 80AWH-NGA
- 7098609 Carrier ODU AquaSnap 30AWH004
- 7098631 TU-Set Carrier AquaSnap NGA
- 7977219 Beipack Elektrik ODU230V
- 7973132 Anschluss-Set Typ 1
- 7713997 Elektrische Begleitheizung
- 7713998 Ventilatorringheizung
Installationshinweis:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Hinweis! Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34). Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
Viessmann Holding International GmbH
Viessmannstraße 1
35108 Allendorf (Eder)
DE
Tel: 06452700
E-Mail: info@viessmann.com
Viessmann Holding International GmbH
Viessmannstraße 1
35108 Allendorf (Eder)
DE
Tel: 06452700
E-Mail: info@viessmann.com
Ähnliche Artikel

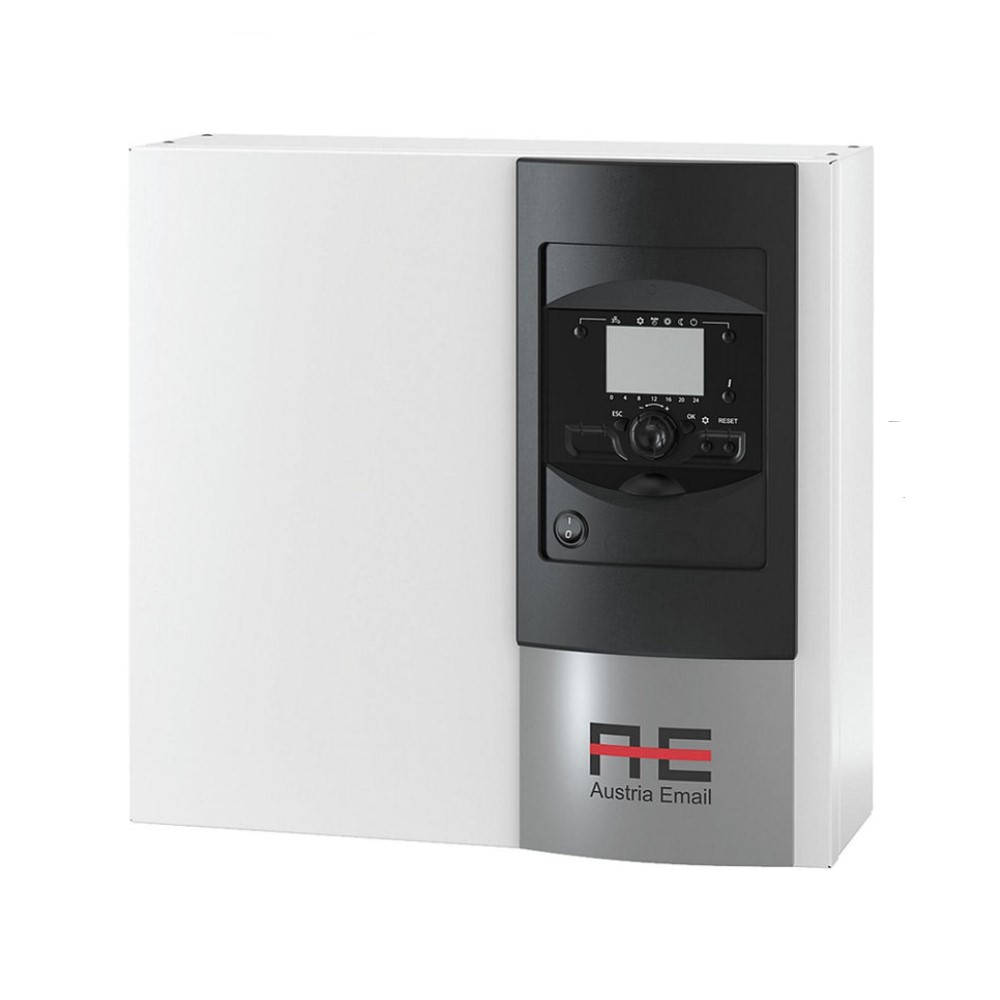

Inneneinheit AE LWPM CONTROL BOX Regelung für Monoblock-Wärmepumpe 24154
807,45 €*
Inneneinheit AE LWPM CONTROL BOX für Monoblock-Wärmepumpe
Hersteller: 24154
Technische Daten:
Kleines Gehäuse für die Regelung und Bedieneinheit
Regelung vormontiert, für die Wandmontage
Hydraulikkomponente beiliegend
Maße (B x H x T): 450 x 430 x 183 mm
Gewicht: 10 kg
Ausführung: Inneneinheit
Art der Regelung: Witterungsabhängige Regelung
Geeignet für aktive Kühlung: Ja
Mit elektrischem Heizelement: Nein
Anschlussspannung [V]: 230
Außenrohrdurchmesser Anschluss Abgabesystem: 1 Zoll außen
Beinhaltet:
- Vorlauffühler
- Volumenstrommesser
- Manometer
- Regelung
Lieferumfang:
Inneneinheit AE LWPM CONTROL BOX für Monoblock-Wärmepumpe
Montage- und Bedienungsanleitung
Installation
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
Art.Nr.: 182882097
ca. 1 Woche

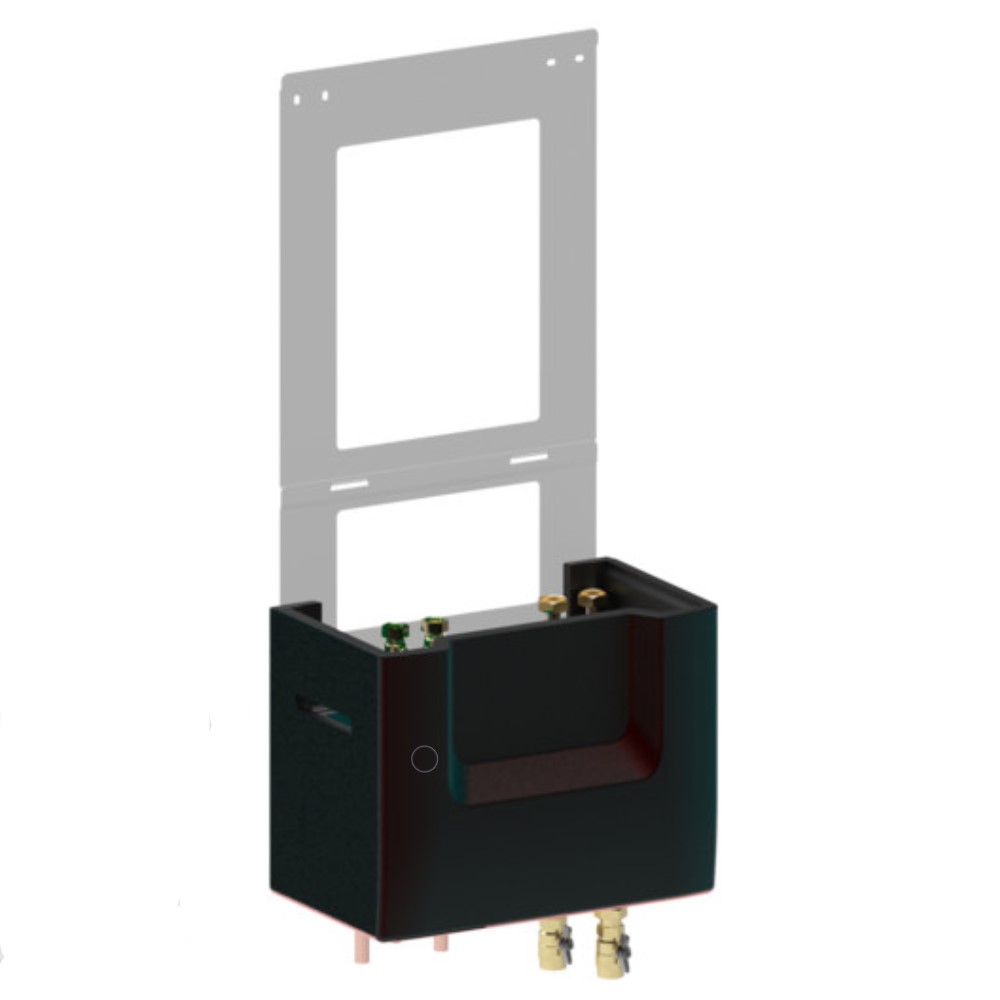

Remeha Anschlusskit für Confida 50 E H für Luftwärmepumpe Confida 400 MB
824,94 €*
Remeha Anschlusskit für Confida 50
Herstellerteilenummer: 7887584
Beschreibung:
Anschlusskit für die wandhängende Confida 50 H oder Confida 50 E. Dieses beinhaltet Absperrventile, das Dreiwegeventil zur Umschaltung zwischen Warmwasserbetrieb und Heizbetrieb, Dämmschale für diese Komponenten, Platzhalter für den im Lieferumfang enthaltenden Magnetitfilter der Confida 50 und Kondensatschlauch. Bei Verwendung der Confida 50 H muss die Erweiterung für Anschlusskit Confida 50 ergänzt werden, um den Kessel anschließen zu können./li>
Lieferumfang:
Remeha Anschlusskit für Confida 50
Art.Nr.: 183446025
ca. 1 Woche

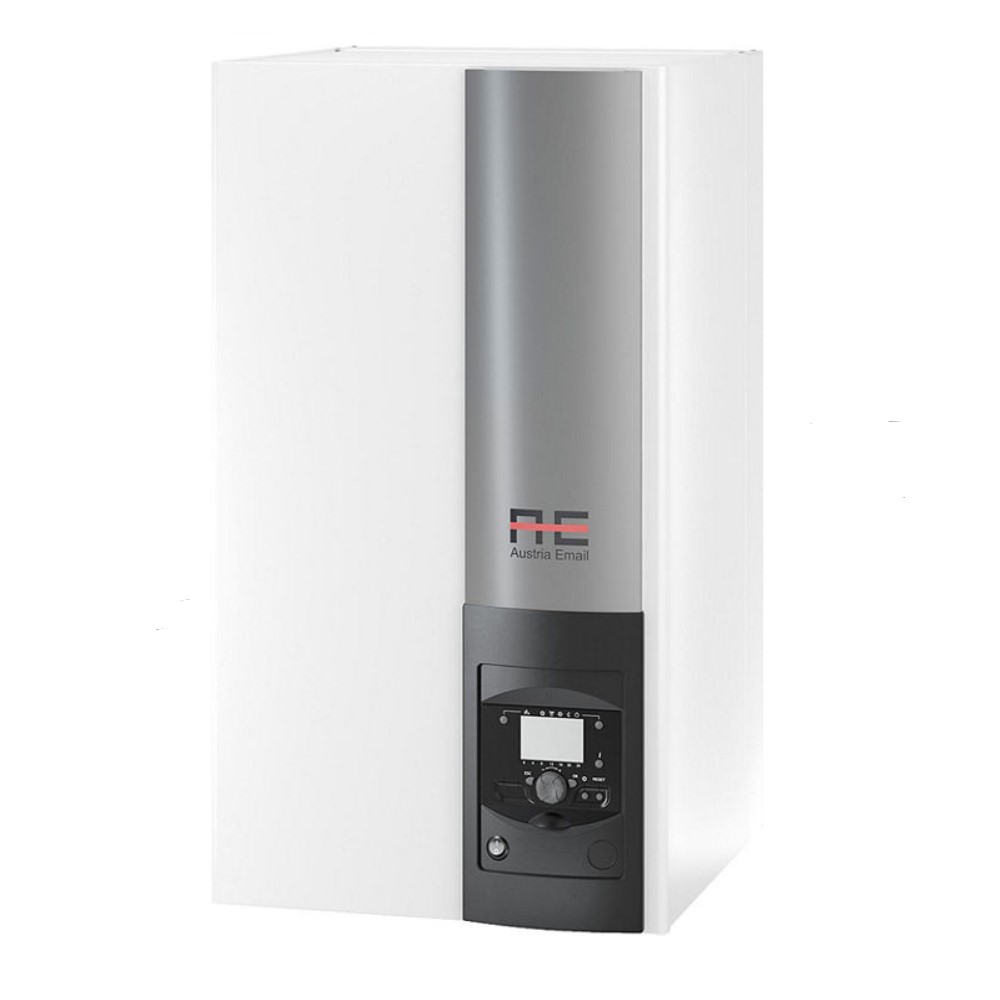

Inneneinheit AE LWPM Heizung für Monoblock-Wärmepumpe Hydraulikmodul
1.623,87 €*
Inneneinheit AE LWPM Heizung für Monoblock-Wärmepumpe
Hersteller: 24152
Beschreibung:
Technische Daten:
Hydraulikkomponente für den Heizungsbetrieb integriert
Komplett vormontiert, für die Wandmontage
Erweiterbar für die Warmwasserbereitung
Maße (B x H x T): 450 x 845 x 479 mm
Gewicht: 40 kg
Ausführung: Inneneinheit
Art der Regelung: Witterungsabhängige Regelung
Geeignet für aktive Kühlung: Ja
Mit elektrischem Heizelement: Nein
Anschlussspannung [V]: 230
Außenrohrdurchmesser Anschluss Abgabesystem: 1 Zoll außen
Beinhaltet:
- Heizkreispumpe
- Vorlauffühler
- Volumenerweiterung 24 l
- Ausdehnungsgefäß
- Volumenstrommesser
- Manometer
- Regelung
Lieferumfang:
Inneneinheit AE LWPM Heizung für Monoblock-Wärmepumpe
Montage- und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
Art.Nr.: 182881892
ca. 1-2 Wochen

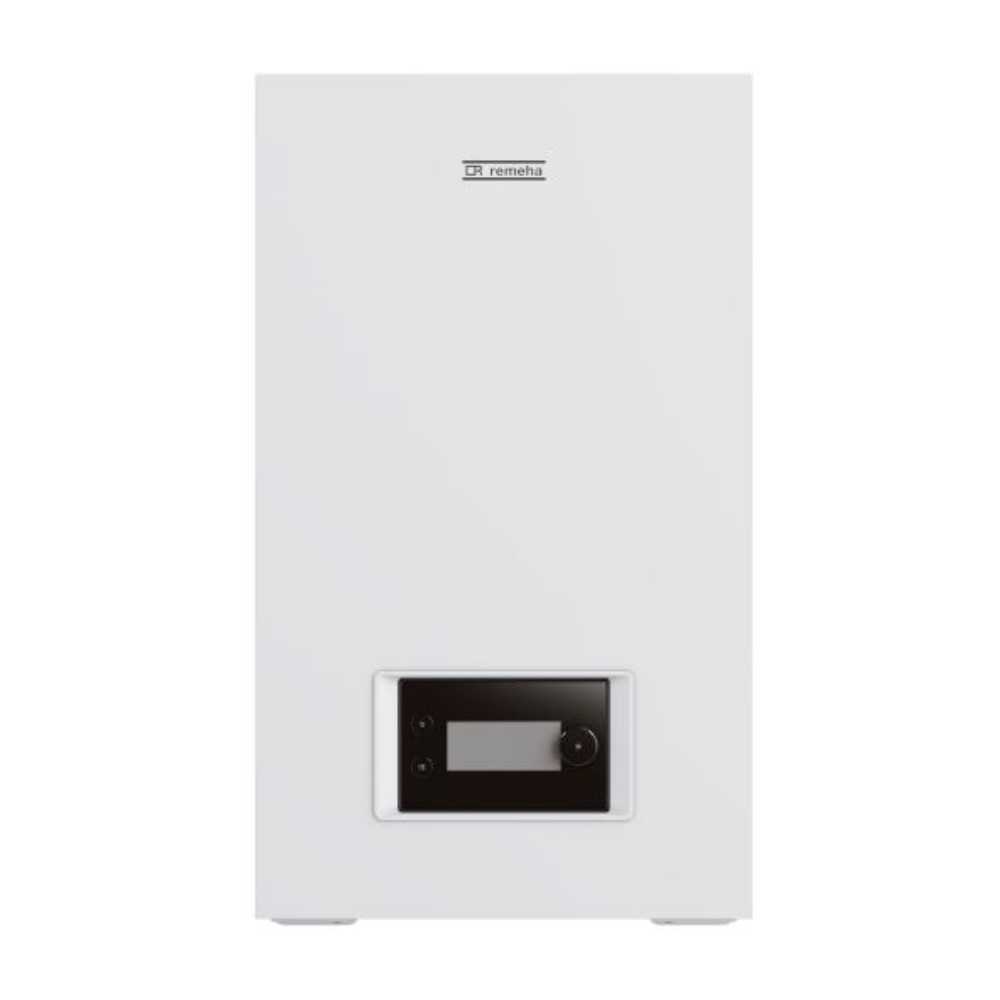

Remeha Confida 40 E IDU mit elektr. Backup für Luft Wärmepumpe Confida Tensio C
1.886,09 €*
RE IDU f. monob. WP mit elektr. Backup Confida 40 E
Herstellerteilenummer: 7887584
Beschreibung:
Remeha Confida 40 E Wandhängende Inneneinheit für die Monoblock Wärmepumpen Confida MB 400 oder Tensio C mit 3 bzw. 6 kW elektrischer Nachheizung. Die Inneneineit ist mit der Bedieneinheit Typ MK2.1 ausgestattet. Die witterungsgeführte Regelung besitzt einen Bildschirm mit Klartext- anzeige. Bedienungfreundlicher Dreh- und Drückknopf erlaubt über ein Karussellmenü die einfache Navigation zu sämtlichen Einstelloptionen. Inbetriebnahmefunktionen sowie Fehlermeldungen sind über die Menüführung einfach anwählbar. Inkusive Kühlfunktion. Außentemperaturfühler und ein intern verbauter Systemtemperaturfühler sind im Lieferumfang enthalten. Integrierte Regelung von einem gemischten Heizkreis, einem ungemischten Heizkreis, der Zirkulationspumpe (temperaturgeführt oder zeitgesteuert) und der Trinkwasserbeladung (Dreiwegeventil oder Speicherbeladungspumpe). Alternativ zur Ansteuerung der Zirkulationspumpe kann eine Solaranlage zur Trinkwassserunterstüzung mit PWM-Pumpe geregelt werden. Regelung von zusätzlichen Heizkreisen oder Erweiterung anderer Funktionen ist durch Zubehör möglich. Die Inneneinheit besteht aus einer Elektronachheizung je nach Anschlussart 3 oder 6 kW, einem automatischen Schnellentlüfter, Sicherheitsventil, Magnetit- und Schmutzfilter, Drucksensor, Außdehnungsgefäß (8 Liter) und einem Durchflusssensor.
Technische Daten:
Abmessungen (B x T x H): 450 x 408 x 790 mm
Anschlüsse: RL - Heizkreis: G 1" VL - Heizkreis: G 1" RL - Zusatzheizkessel:
G 1" VL - Zusatzheizkessel: G 1" Wärmepumpe - Zuleitung: G 1" Wärmepumpe -
Ableitung: G 1"
Gewicht: 28,8 kg
Elektroanschluss einphasig/dreiphasig
Betriebsspannung: 230Volt/50Hz / 400Volt
Lieferumfang:
Remeha IDU f. monob. WP mit hydr. Backup Confida 40 E
Montage und Betriebsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die
Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen
Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 183104947
ca. 1 Woche

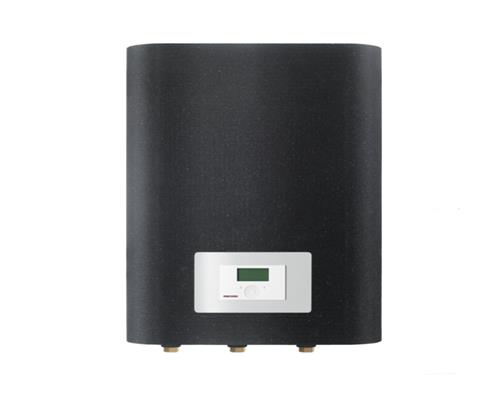

STIEBEL ELTRON Hydraulikmodul HM Trend mit integriertem WPM III für WPL-A 232805
1.888,53 €*
STIEBEL ELTRON Hydraulikmodul HM Trend mit integriertem WPM III für WPL-A
Herstellerteilenummer: 232805
Beschreibung:
Das Hydraulikmodul erleichtert die Einbindung von Luft-Wasser-Wärmepumpen in die Anlagenhydraulik und ist mit einer hochwertig lackierten Gerätehaube ausgestattet. Viele Komponenten können so direkt in einem Arbeitsgang installiert werden. Schon fest integriert sind der Wärmepumpenmanager, die Hocheffizienz-Heizungsumwälzpumpe für Heizung und Warmwasser, das Sicherheitsventil, ein Ausdehnungsgefäß sowie eine Not-Zusatzheizung. Optional kann eine isolierte Anschlussleiste verwendet werden, wodurch die Installation vereinfacht und die Montagezeit verkürzt wird.
Zur vereinfachten Installation von Luft-Wasser-Wärmepumpen
Geringer Platzbedarf durch kompakte Bauform
Hoher Ausstattungsgrad durch vorgefertigte hydraulische Bauteile
Ideal für den Einsatz in Ein- bzw. Zweifamilienhäusern
Technische Daten:
Max. zulässiger Druck 3,0 bar
Einsatzgrenze heizungsseitig max. 75 °C
Externe verfügbare Druckdifferenz bei 1,0 m ³/h 715 hPa
Externe verfügbare Druckdifferenz bei 1,5 m³/h 661 hPa
Externe verfügbare Druckdifferenz bei 2 m³/h 468 hPa
Externe verfügbare Druckdifferenz bei 2,5 m³/h 300 hPa
Ausdehnungsgefäß-Volumen 24 l
Frequenz 50 Hz
Nennspannung Steuerung 230 V
Nennspannung Not-/Zusatzheizung 400 V
Leistungsaufnahme Not-/Zusatzheizung 8,80 kW
Leistungsaufnahme Umwälzpumpe 3-76 W
Umwälzpumpentyp Yonos PARA 25/7.5, highly efficient circulation pump
Schutzart (IP) IP20
Höhe 896 mm
Höhe mit Anschlussleiste 1131 mm
Breite 590 mm
Tiefe 405 mm
Gewicht 27 kg
Anschluss G 1
Lieferumfang:
STIEBEL ELTRON Hydraulikmodul HM mit integriertem WPM III für WPL-A
Montage- und Betriebsanleitung
Installationshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage,
Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten
Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen)
vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V)
dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das
Installateurverzeichnis des Netzbetreibers eingetragenes
Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen
Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer
Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung
vom Netzbetrieber erhalten.
Art.Nr.: 182861430
ca. 2-3 Wochen
%

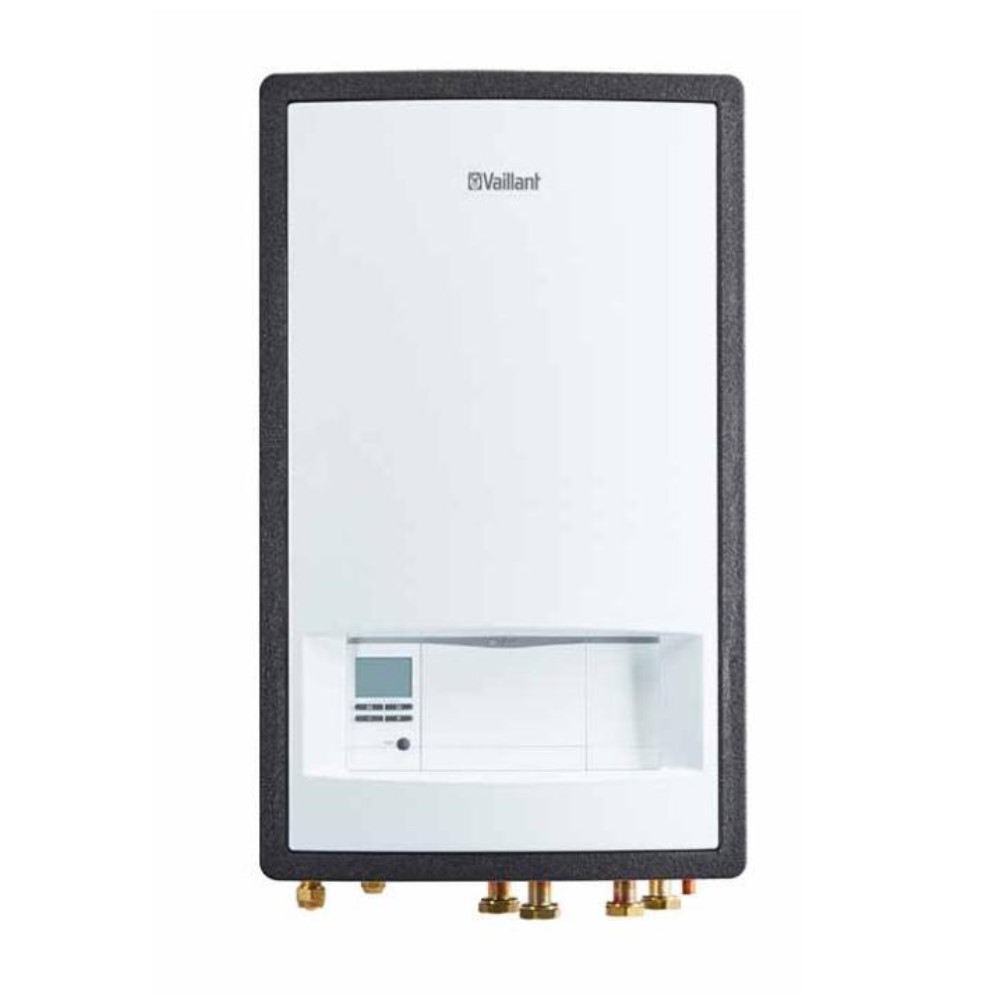

Hydraulikstation Vaillant VWL 57/5 IS für aroTHERM Split VWL 35/5 AS VWL 55/5AS
1.955,25 €*
UVP
2.607,00 €*
Hydraulikstation Vaillant VWL 57/5 IS für aroTHERM Split
Artikelnummer: 0010023494
Lieferumfang
Typ VWL 57/5 IS
Ausführung: ungemischter Heizkreis
Breite: 440 mm
Höhe: 720 mm
Tiefe: 350 mm
Ausführung der Temperaturregelung: elektrisch
Mediumtemperatur: 20, 55
Mit Passstück für Wärmezähler: Nein
Mit Wärmezähler: Nein
Nenndurchmesser primär: 1 Zoll (25)
für R410A Maschinen
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die
Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 183536187
ca. 1 Woche
Sold Out

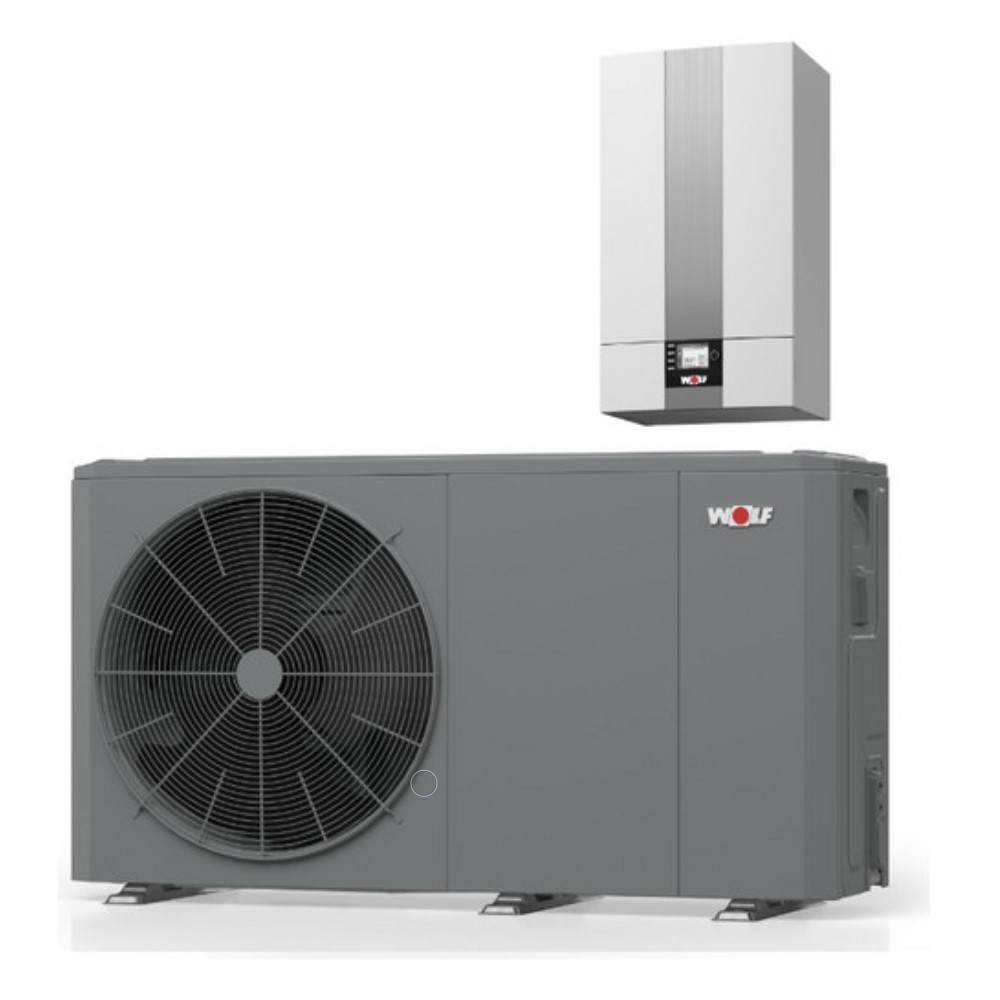

Wolf Luft-Wasser Wärmepumpe 9148032 FHA Monoblock 06/07 230 V mit E-Heizelement
Wolf Wärmepumpe FHA-Monoblock 08/10 230V mit E-Heizelement 6 kW
Herstellerteilenummer: 9148032
Beschreibung:
Wärmepumpe FHA-Monoblock
Mit integriertem 6kW Elektroheizelement und energieffizienter Ausführung.
Modulierende, energieeffiziente Ausführung für Heiz- und Kühlbetrieb sowie
Warmwasserbereitung auch bei niedrigen Außentemperaturen.
Synthetisches Kältemittel R32 (GWP = 675) mit geringer Füllmenge und max.
Vorlauftemperatur bis zu 65°C (ab A+5)im reinen WP-Betrieb für sicheren Schutz
vor Legionellen.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. HP-Keymark,
EHPA-zertifiziert, Smart-Grid-Ready, hybridfähig für ökol. oder ökonomischen
Betrieb.
Außeneinheit: Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr.
Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem
Modulationsbereich. Strömungsoptimierter Rippenrohrverdampfer mit optionalen
Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und
hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf.
Wärmegedämmter Plattenwärmetauscher als Verflüssiger. Vorlauf- und
Rücklaufsensoren im Gerät integriert. Hydraulischer und elektrischer Anschluss
rückseitig möglich. Hohe ETA_s durch optimierte Verdampferleistung und
EC-Axialventilator.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und
Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem
Rollkolben-Verdichter. Standardmäßiger Nachtbetrieb. Heizbetrieb: max.
Heizwassertemp. von 75°C mit Elektroheizelement. Entsprechend den gültigen
Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und
Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung
über Kreislaufumkehr. Inneneinheit: Hocheffizienzumwälzpumpe EEI<0,21 für
Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl.
3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. Bedarfsgerecht
geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip.
Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit
gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch
(Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit
Steuer- und Überwachungsorganen der gesamten Wärmepumpe.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler,
S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B.
für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext.
3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare
Ausgänge.
Bedienmodul BM-2 oder AM in Inneneinheit integrierbar. Vorbereitet für WOLF Link
home zur Kommunikation per Smartset App und Web.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels
Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter.
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten:
Abmessungen BxHxT (incl. Füße, incl. Fronttüren): Außeneinheit
1.295x718x429mm / Inneneinheit 440x790x340mm
Gewicht: Außeneinheit 79 kg / Inneneinheit 25 kg
Kältekreis
Kältemitteltyp / GWP R32 / 675
Füllmenge / CO2eq 1,4 / 0,95 kg / t
Kältemittelöl FW68S
Kompressor-Typ Rollkolben
Nennleistung nach EN14511 Heizleistung / COP
A2/W35: 2,98 / 3,51 kW/-
A7/W35: 3,82 / 5,21 kW/-
A-7/W35: 5,49 / 2,76 kW/-
Leistungsbereich:
bei A2/W35: 2,4 - 6,5 kW
bei A7/W35: 2,8 - 7,7 kW
bei A-7/W35: 1,6 - 5,5 kW
ETA_s (35°C): 167,2 %
ETA_s (55°C): 129 %
Energieeffizienzklasse: Raumheizung Niedertemperatur A++ / Mitteltemperatur A++
WW-Speicher C
Pufferspeicher B
Kühlleistung / EER bei A35/W18
Nennleistung nach EN14511: 5,2 / 4,9 kW/-
Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
bei Nenn-Wärmeleistung (ErP): 57,9 dB(A)
Tag max.: 59,8 dB(A)
im reduziertem Nachtbetrieb: 55 dB(A)
Einsatz-/Betriebsgrenzen (min. / max.):
Heizbetrieb +25° bis +65° C
Kühlbetrieb +7° bis +25° C
Luft Warmwasser- u. Heizbetrieb -25° bis +43° C
Luft Kühlbetrieb 10° bis +43° C
Heizwasser
Nennvolumenstrom bei 5K Spreizung 20 l/min
Mindestvolumenstrom für Abtauung 13 l/min
Restförderhöhe bei min. Volumenstrom für Abtauung 420 mbar
maximaler Betriebsdruck Heizkreis 3 bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 2770 m³/h
Anschlüsse
Außeneinheit: Vorlauf, Rücklauf 1" R
Kondensatwasseranschluss 33 DN
Elektrik Außeneinheit (ODU) - Steuerung
Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
Max. Stromaufnahme 14 A
Max. Verdichterstrom innerhalb der Einsatzgrenzen 2,65 A
Max. Anzahl Verdichterstarts pro Stunde 6 1/h
Schutzart IP 24
Elektrik Inneneinheit (IDU) - Regelung
Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
Max. Stromaufnahme 4 A
Elektrik Inneneinheit (IDU) + E-Heizung (IDU)
Elektrischer Anschluss 3~NPE, 400VAC, 50Hz
Max. Leistungsaufnahme:
E-Heizung 6 kW
Standby Elektroheizelement 2 W
E-Heizung (6 kW) 8,7 A
Schutzart IP 20
Fabrikat: WOLF GmbH
Artikel-Nummer: 9148032
Lieferumfang:
Wolf Wärmepumpe FHA-Monoblock 06/07 230V mit E-Heizelement 6 kW
Montage- und Betriebsanleitung
Installationshinweis:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 183488530
ca. 1 Woche

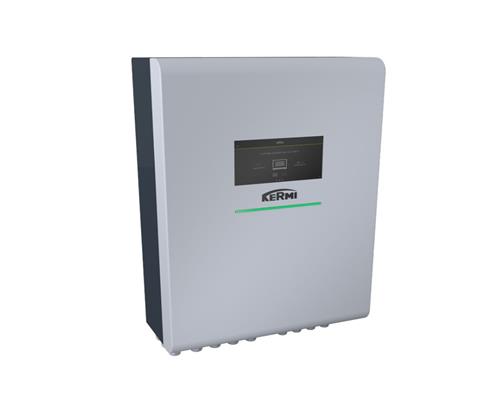

Kermi x-center pro Wärmepumpenregelung Wandregler für x-change dynamic pro
2.434,29 €*
Kermi x-center pro Wärmepumpenregelung Wandregler für x-change dynamic pro
Herstellerteilenummer: W40675
Beschreibung:
Kermi x-center pro Wärmepumpenregelung Wandregler für x-change dynamic pro
Die Regelung überzeugt durch das hochauflösende kapazitive 7' Touch-Farbdisplay
mit intuitiver und einfachster Menüführung durch selbsterklärende Icons und
innovativen Übersichtsscreens. Funktionen wie Smart Grid, Power to Heat und
elektronische Wärmemengenerfassung inkl. COP Ermittlung sind ebenso integriert,
wie die Möglichkeit zur Einbindung weiterer Kermi Geräte über Modbus. Ohne
weiteres Zubehör ist die x-center pro Regelung fernwartungsfähig und das
Wärmepumpensystem inkl. Frischwasserstation (Zubehör) kann webbasiert oder mit
einer App fernbedient werden. Der bauseitige Verkabelungsaufwand wird auf ein
Minimum reduziert, selbst die Heizstäbe (Zubehör) müssen nur noch an die beiden
integrierten Schütze angeschlossen werden. Angesteuert werden können bis zu 2
gemischte Heizkreise, 2 elektrische Heizstäbe und eine Speicherladegruppe mit
PWM Signal.
Lieferumfang:
Wärmepumpenregelung x-center pro für die Wandmontage
Außentemperaturfühler
5 Temperaturfühler, inkl. 2 x Tauchhülse DN 15 -> Verbindungskabel
Wärmepumpe - Regler bauseits
Montage- und Bedienungsanleitung
Art.Nr.: 182905737
ca. 1-2 Wochen
Sold Out
Wolf Luft-Wasser Wärmepumpe 9148033 FHA Monoblock 08/10 230 V mit E-Heizelement
Wolf Wärmepumpe FHA-Monoblock 08/10 230V mit E-Heizelement 6 kW
Herstellerteilenummer: 9148033
Beschreibung:
Wärmepumpe FHA-Monoblock
Mit integriertem 6kW Elektroheizelement und energieffizienter Ausführung.
Modulierende, energieeffiziente Ausführung für Heiz- und Kühlbetrieb sowie
Warmwasserbereitung auch bei niedrigen Außentemperaturen.
Synthetisches Kältemittel R32 (GWP = 675) mit geringer Füllmenge und max.
Vorlauftemperatur bis zu 65°C (ab A+5)im reinen WP-Betrieb für sicheren Schutz
vor Legionellen.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. HP-Keymark,
EHPA-zertifiziert, Smart-Grid-Ready, hybridfähig für ökol. oder ökonomischen
Betrieb.
Außeneinheit: Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr.
Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem
Modulationsbereich. Strömungsoptimierter Rippenrohrverdampfer mit optionalen
Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und
hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf.
Wärmegedämmter Plattenwärmetauscher als Verflüssiger. Vorlauf- und
Rücklaufsensoren im Gerät integriert. Hydraulischer und elektrischer Anschluss
rückseitig möglich. Hohe ETA_s durch optimierte Verdampferleistung und
EC-Axialventilator.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und
Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem
Rollkolben-Verdichter. Standardmäßiger Nachtbetrieb. Heizbetrieb: max.
Heizwassertemp. von 75°C mit Elektroheizelement. Entsprechend den gültigen
Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und
Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung
über Kreislaufumkehr. Inneneinheit: Hocheffizienzumwälzpumpe EEI<0,21 für
Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl.
3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. Bedarfsgerecht
geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip.
Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit
gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch
(Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit
Steuer- und Überwachungsorganen der gesamten Wärmepumpe.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler,
S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B.
für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext.
3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare
Ausgänge.
Bedienmodul BM-2 oder AM in Inneneinheit integrierbar. Vorbereitet für WOLF Link
home zur Kommunikation per Smartset App und Web.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels
Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter.
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten:
Abmessungen BxHxT (incl. Füße, incl. Fronttüren): Außeneinheit 1.385x865x526
mm / Inneneinheit 440x790x340 mm
Gewicht: Außeneinheit 98Kg / Inneneinheit 26 kg
Kältekreis
Kältemitteltyp / GWP R32 / 675
Füllmenge / CO2eq 1,4 / 0,95 kg / t
Kältemittelöl FW68S
Kompressor-Typ Rollkolben
Nennleistung nach EN14511 Heizleistung / COP
A2/W35: 4,93 / 4,33 kW/-
A7/W35: 3,6 / 4,87 kW/-
A-7/W35: 7,57 / 2,89 kW/-
Leistungsbereich:
bei A2/W35: 2,9 - 10,0 kW
bei A7/W35: 3,5 - 10,6 kW
bei A-7/W35: 2,1 - 8,3 kW
ETA_s (35°C): 196,3 %
ETA_s (55°C): 133,3 %
Energieeffizienzklasse: Raumheizung Niedertemperatur A+++ / Mitteltemperatur
A+++
WW-Speicher C
Pufferspeicher B
Kühlleistung / EER bei A35/W18
Nennleistung nach EN14511: 6,8 / 5,0 kW/-
Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
bei Nenn-Wärmeleistung (ErP): 58,9 dB(A)
Tag max.: 60,5 dB(A)
im reduziertem Nachtbetrieb: 55 dB(A)
Einsatz-/Betriebsgrenzen (min. / max.):
Heizbetrieb +25° bis +65° C
Kühlbetrieb +7° bis +25° C
Luft Warmwasser- u. Heizbetrieb -25° bis +43° C
Luft Kühlbetrieb 10° bis +43° C
Heizwasser
Nennvolumenstrom bei 5K Spreizung 28 l/min
Mindestvolumenstrom für Abtauung 13 l/min
Restförderhöhe bei min. Volumenstrom für Abtauung - mbar
maximaler Betriebsdruck Heizkreis 3 bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 4030 m³/h
Anschlüsse
Außeneinheit: Vorlauf, Rücklauf 1¼" R
Kondensatwasseranschluss 33 DN
Elektrik Außeneinheit (ODU) - Steuerung
Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
Max. Stromaufnahme 17 A
Max. Verdichterstrom innerhalb der Einsatzgrenzen 3,65 A
Max. Anzahl Verdichterstarts pro Stunde 6 1/h
Schutzart IP 24
Elektrik Inneneinheit (IDU) - Regelung
Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
Max. Stromaufnahme 4 A
Elektrik Inneneinheit (IDU) + E-Heizung (IDU)
Elektrischer Anschluss 3~NPE, 400VAC, 50Hz
Max. Leistungsaufnahme:
E-Heizung 6 kW
Standby Elektroheizelement 2 W
E-Heizung (6 kW) 8,7 A
Schutzart IP 20
Fabrikat: WOLF GmbH
Artikel-Nummer: 9148033
Lieferumfang:
Wolf Wärmepumpe FHA-Monoblock 08/10 230V mit E-Heizelement 6 kW
Montage- und Betriebsanleitung
Installationshinweis:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 183450581
ca. 1 Woche

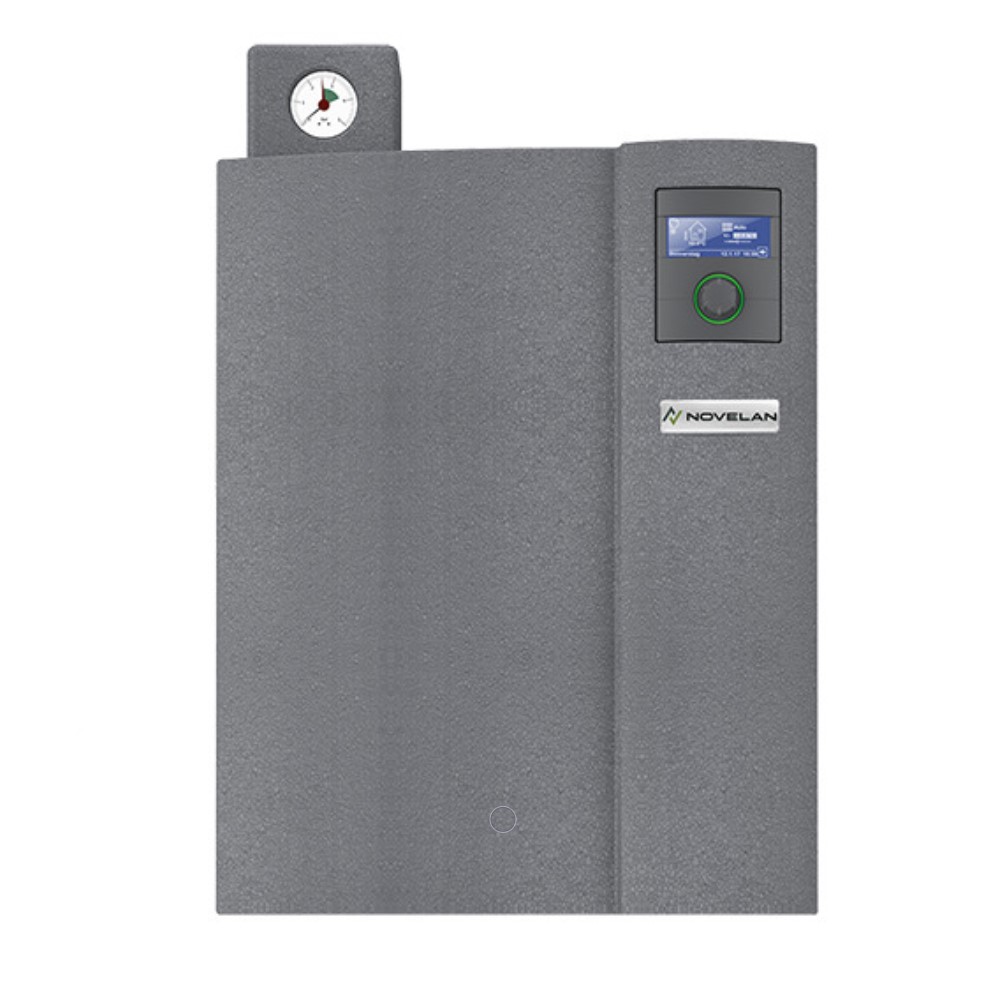

Novelan Helox Hydraulikmodul 9kW Heizstab Wärmepumpenregler 15220541
2.646,54 €*
Novelan Hydraulikmodul HV 9H, 9kW Elektroheizelement, mit Wärmepumpenregler,
Heizung
Herstellerteilenummer: 15220541
Beschreibung:
Klasse des Reglers: VII Beitrag des Reglers zur Raumheizungs-
Energieeffizienz: 3,5 % Gerätebeschreibung: Anschlussfertige
Hydraulikkombination zur Wandmontage fertig isoliert. Zur schnelleren
Installation sind folgende Komponenten integriert oder im Lieferumfang:
Energieeffizienz- Umwälzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe,
Elektroheizelement, Vor- und Rücklauffühler, Absperrkugelhähne, Entleerungshahn,
Wärmemengenerfassung und Außenfühler. Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und
Menüführung, laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung.
Alle Betriebsarten einzeln programmierbar, automatische Heizgrenzfunktion,
Legionellenschutzprogramm, Estrichausheizprogramm, Pumpenoptimierungsprogramm,
Ansteuerung von mehreren Wärmeerzeugern, Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühl), Datenloggerfunktion, Fehlerdiagnoseprogramm mit
Fehlerspeicher, Kurzprogramm für Kundendienst, Inbetriebnahme-Assistent,
Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion, Urlaubszeitfunktion, netzwerkfähig
(mit integriertem Webserver), USB-Schnittstelle, Mehrsprachigkeit. Der Regler
ermöglicht einen schallreduzierten Nachtbetrieb (Silent Mode). Durch
Zusatzplatinen und umfangreiches Zubehör ist der Regler erweiterungsfähig.
Technische Daten:
Umgebungstemperatur: 5 C - 35 C
Freie Pressung bei 1200 l/h
Heizwasservolumenstrom: 0,72 bar
Maximaler Heizwasser-Volumenstrom:
2500 l/h
Maße (B x T x H ohne Schnittstellen und
Bedienteil): 610 x 365 x 995 mm
Gewicht gesamt: 40kg
Schallleistungspegel: 44dB(A)
Spannungscode Verdichter:
1-N/PE/230V/50Hz
Spannungscode Heizelement:
3-N/PE/400V/50Hz
Spannungscode Steuerspannung:
1-N/PE/230V/50Hz
Elektroheizelement 3 / 2 / 1 phasig:
9 / 6 / 3 kW
Geeignet für Helox 5, Helox 8, Helox 11
und Helox 16.
Lieferumfang:
Novelan Hydraulikmodul HV 9H, 9kW Elektroheizelement, mit Wärmepumpenregler
Montage- und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 182962733
ca. 1 Woche

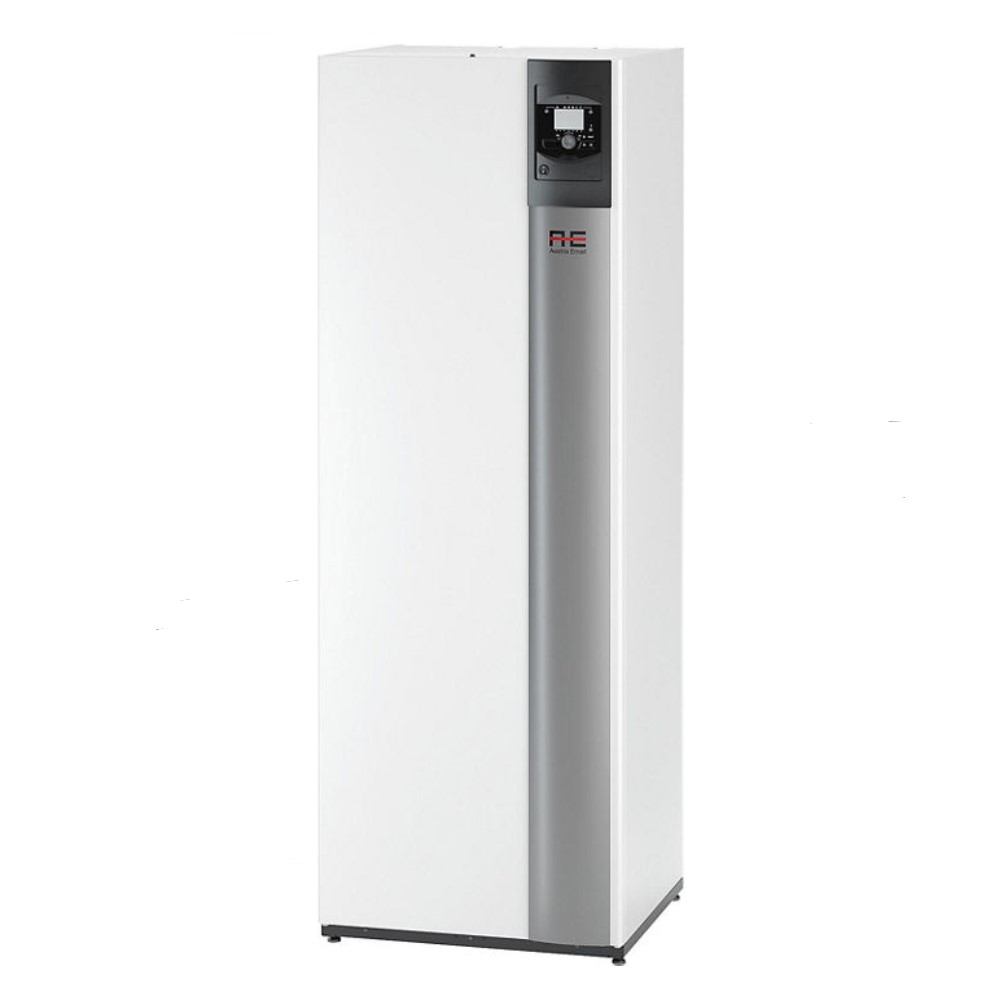

Inneneinheit AE LWPKM Warmwasser Speicher 190 L Monoblock-Wärmepumpe 24153
2.695,41 €*
Inneneinheit AE LWPKM, Warmwasser, Speicher 190 L. für Monoblock-Wärmepumpe
Hersteller: 24153
Beschreibung:
Technische Daten:
Hydraulikkomponente für den Heizungsbetrieb und Warmwasser integriert
Komplett vormontiert, für die Bodenaufstellung
Warmwasserspeicher 190 l, emailliert mit Fremdstromanode
Heizstab im Warmwasserspeicher integriert, für Spitzenabdeckung
Elektrische Leistung Heizstab: 1,5 kW
Maße (B x H x T): 700 x 1840 x 650 mm
Gewicht: 146 kg
Ausführung: Inneneinheit Art der Regelung: Witterungsabhängige Regelung
Geeignet für aktive Kühlung: Ja
Mit elektrischem Heizelement: Ja
Anschlussspannung [V]: 230
Außenrohrdurchmesser Anschluss Abgabesystem: 1 Zoll außen
Beinhaltet:
- Heizkreispumpe
- Vorlauffühler
- Volumenerweiterung 24 l
- Ausdehnungsgefäß
- Volumenstrommesser
- Manometer
- Regelung
Lieferumfang:
Inneneinheit AE LWPKM, Warmwasser, Speicher 190 L. für Monoblock-Wärmepumpe
Montage- und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
Art.Nr.: 182881799
ca. 1-2 Wochen

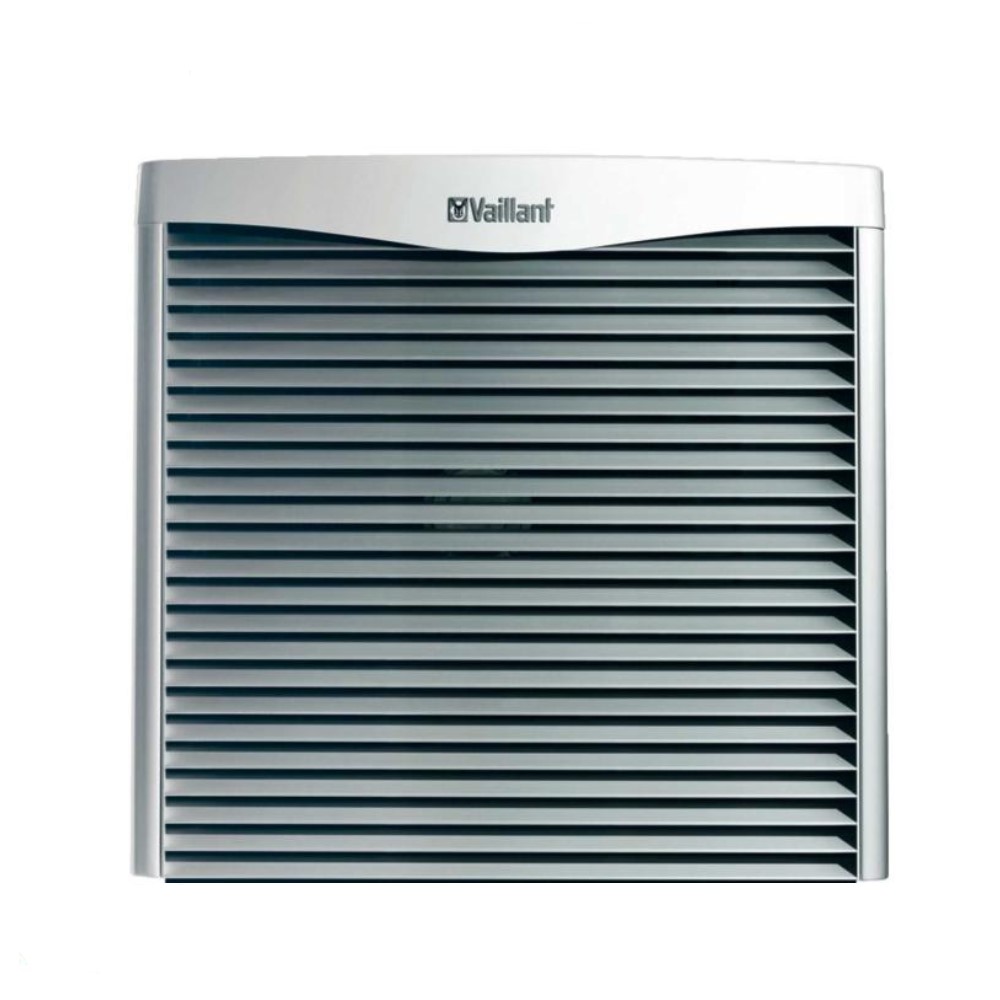

Vaillant aroCOLLECT Luft-/Sole-Kollektor VWL 11 /4 SA 0010016715 f. flexoTHERM
2.765,36 €*
VAILLANT Luft/Sole-Wärmetauscher aroCOLLECT VWL 11/4 SA
Artikelnummer: 0010016715
Beschreibung:
kombinierbar mit flexoTHERM und flexoCOMPACT
sehr robust und sicher, entwickelt in Anlehnung an die Norm für Kinderspielplätze DIN EN 1176
geringes Transportgewicht
besonders leiser Betrieb
Wartungsfreundlich
kein Sachkundenachweis nach ChemKlimaschutzV erforderlich Produktvorteile
besonders leise Außeneinheit, da Kompressor in Inneneinheit
keine Wärmeverluste außerhalb der Gebäudehülle
Technische Daten:
Netzspannung 3/N/PE 400 V/50 Hz
Schutzart IP 25 Lufteintrittstemperatur -22/40 Grd.C
Anschluss Solekreis-Vor-/Rücklauf R 1 1/4
Höhe/Breite/Tiefe 1260/1200/785 mm
Gewicht (o. Verkleidung) 95 kg
Gewicht betriebsbereit 185 kg
Schallleistungspegel 45 dB(A) Abstand zur Inneneinheit max. 30 m
Bestell-Nr. 0010016715
Lieferumfang:
VAILLANT Luft/Sole-Wärmetauscher aroCOLLECT VWL 11/4 SA
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die
Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 183005630
ca. 1 Woche
