COMFORT Sanibel Rückspülfilter RF A25 inkl. CBS-Lock-Flansch 1 Wasserfilter
| Art.Nr.: |
135564019
|
| Herst.Nr.: |
9023501
|
| EAN: | 4017905309776 |
| Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
180,44 €*
inkl. 19% MwSt. zzgl. 4.90 € Versand
COMFORT Rückspülfilter RF A25 inkl. CBS-Lock-Flansch 1
Herstellernummer: 9023501
Beschreibung:
Der comfort-Rückspülfilter RF A25 ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Kompaktarmatur nach DIN EN 13443-1. Weil schallgeschützt (Gruppe 1), ist er für den Einbau in Wohngebäuden nach DIN 4109 (Schallschutz im Hochbau) geeignet. Verbunden mit einem Abflussrohr DN 50 leitet der Trichter das Rückspülwasser ins Abwassersystem. Bei der Kompaktarmatur comfort-Rückspülfilter RF A25 wird die korrekte Einbaureihenfolge nach DIN 1988 eingehalten. Durch die integrierte Bauform ergibt sich eine besonders kurze Baulänge, so dass der Einbau auch bei beengten Platzverhältnissen möglich ist. Zur Montage in die Rohrleitung dient ein Anschluss-Set in den Größen DN 20 - 32. Durch den mitgelieferten CBS-Lock-Flansch 1" lässt sich der Filter in senkrechte und waagerechte Leitungen montieren.
Der comfort-Rückspülfilter RF A25 besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter, einem Doppel-Manometer und einem Anschlussflansch mit 1¼“ Außengewinde (geschützt durch Gewindeschutzkappen) und 1“ Innengewinde für eine Montage ohne Verschraubung.
Technische Daten:
- Eingangsdruck: min. 2 bar, max. 16 bar
- Betriebstemperatur: max. 30 °C
- Durchlassweite: untere: 90 µm, obere 125 µm
- Medium: Trinkwasser
- Einbaulage: Hauptachse senkrecht
- Durchflussleistung:
2,9 m³/h bei Δp 0,2 bar (DN 20)
3,2 m³/h bei Δp 0,2 bar (DN 25)
3,6 m³/h bei Δp 0,2 bar (DN 32)
4,6 m³/h bei Δp 0,5 bar (DN 20)
5,2 m³/h bei Δp 0,5 bar (DN 25)

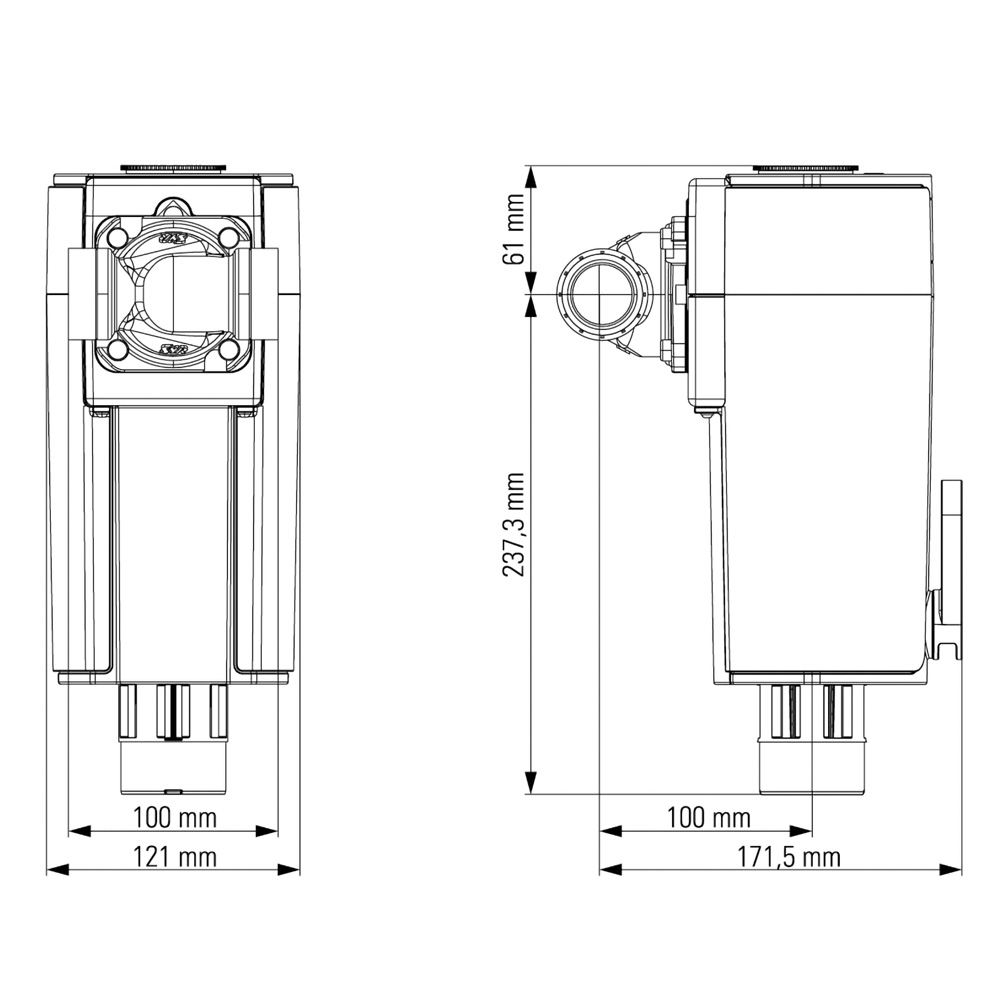

5,8 m³/h bei Δp 0,5 bar (DN 32) - Höhe: 298,30 mm
- Breite: 121,00 mm
- Tiefe: 171,50 mm mittig Rohr
Lieferumfang:
- Rückspülfilter RF A25 inkl. CBS-Lock-Flansch
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
