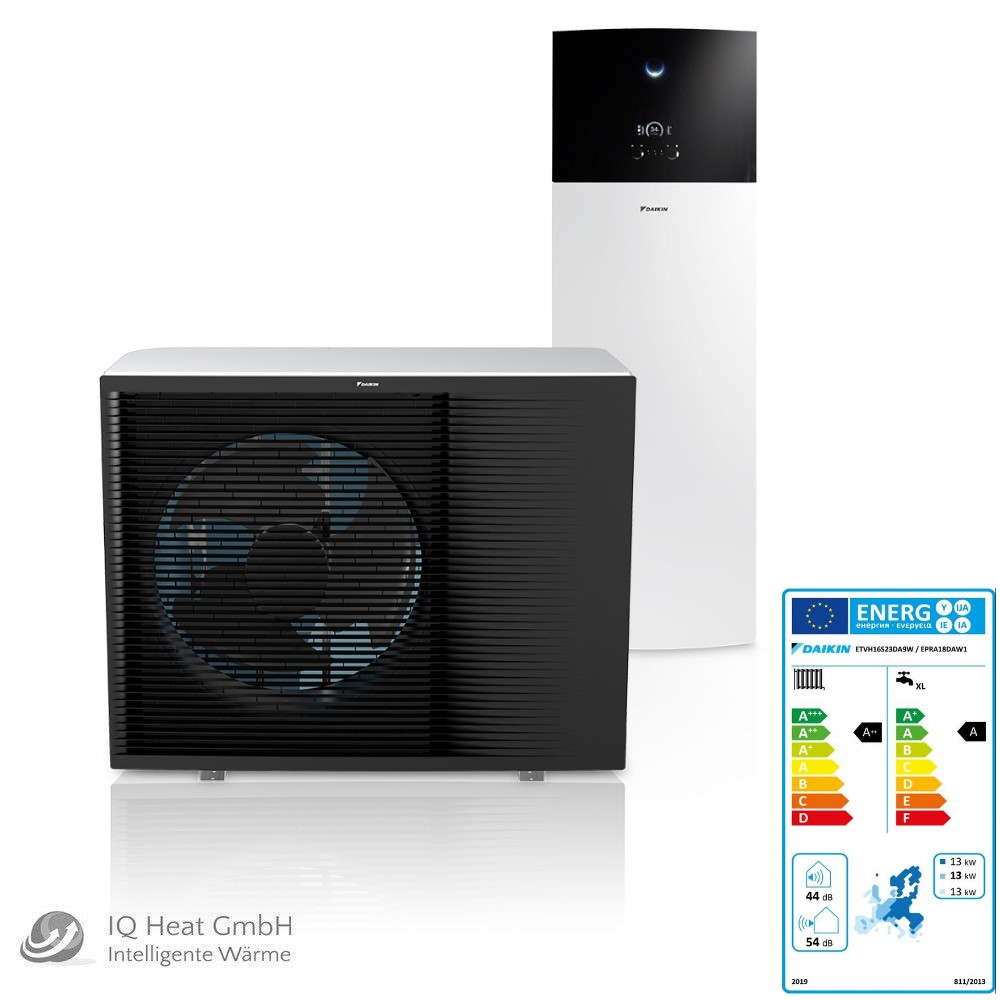

Daikin Altherma 3 H HT F Monoblock Luft Wasser Wärmepumpe 18 kW Inneneinheit

DAIKIN ALTHERMA 3 H HT F - Monoblock Luft Wasser Wärmepumpe 18 kW + Inneneinheit

Herstellerteilenummer: ETVX16S23D9W, EPRA18DW1

Beschreibung:

Die Luft-Wasser-Wärmepumpe DAIKIN Altherma 3 H HT ist die optimale Lösung für die Renovierung sowie den Tausch von Gasgeräten, Ölgeräten oder sonstiger Heizsysteme. Ein weiteres Einsatzgebiet ist der Neubau größerer Einfamilienhäuser und kleinerer Wohnanlagen.

Mit einer Vorlauftemperatur von bis zu 70 °C bei -15 °C Außentemperatur ohne elektrische Reserveheizung ist sie vergleichbar mit einem Heizkessel und kann mit Fußbodenheizung oder Radiatoren kombiniert werden. Ihre bereits installierten Heizkörper können Sie einfach weiternutzen. Die Inneneinheit der DAIKIN Altherma 3 H HT Luft-Wasser-Wärmepumpe ist sehr kompakt. Die Kombination mit integriertem Warmwasserspeicher ist bereits auf einer Stellfläche von nur 0,37 m² möglich.

Die DAIKIN Altherma 3 H HT ist serienmäßig mit einer integrierten Kühloption ausgestattet. In Verbindung mit einer Fußbodenheizung können Sie ohne weiteren Aufwand und zusätzliche Investitionen die Doppelfunktion für Heizen und Kühlen genießen. Dabei sind die Betriebskosten für diesen zusätzlichen Komfort gering.

Mit dem klimaschonenden Kältemittel R-32 erreicht die Wärmepumpe je nach Leistungsgröße ohne zusätzlichen Heizstab immer noch höchste Effizienz.

Die Installation der Anlage ist dank Hydrosplit-Konzept einfach – auch für Installateure ohne Kälteschein: Das Kältemittel zirkuliert ausschließlich in dem Wärmepumpen-Außengerät, das lediglich durch wasserseitige Verbindungen mit dem Innengerät verbunden ist.

Die DAIKIN Altherma 3 H HT ist in drei Systemleistungen 14 kW, 16 kW und 18 kW erhältlich, was sie zur optimalen Wahl für verschiedenste Anwendungen macht.

Herausragende Effizienz mit bis zu 70 °C Systemtemperatur Die Premium-Luft-Wasser-Wärmepumpe mit dem klimaschonenden Kältemittel R-32 und einer Vorlauftemperatur von bis zu 70 °C ist die optimale Lösung für die Renovierung sowie den Kesselaustausch geeignet

Dieses Modell ist eine kompakte Einheit mit einer geringen Grundfläche und Bauhöhe. Das Gerät ist mit einem 180 oder 230 Liter fassenden Warmwasserspeicher ausgestattet. Optional ist eine Kühlfunktion erhältlich.

• Hohe effiziente Leistung bis A+++
• neues unauffälliges Design das sich nahtlos in die Umgebung Intigriert
• nur eine Lüftereinheit mit hoher Leistungsfähigkeit

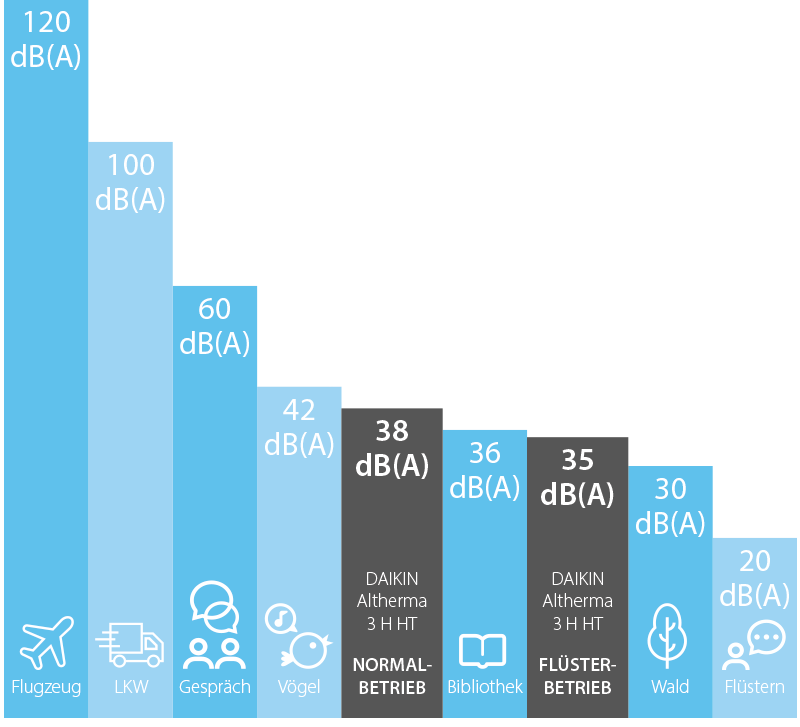

• besonders leiser Betrieb 38 dB(A) auf 3m
• hervorragende Funktionsvielfalt in Kombination mit verschiedenen Innengeräten
• Vorlauftemperaturen 70°C bei einer Außentemperatur von 15°C
• Umweltfreundliches Kältemittel R32 in geringerer Füllmenge
• Inverter Technik Für Radiatoren geeignet
• Das Außengerät entzieht der Außenluft bei -28 C° noch Wärme
• Einfache Installation ohne Kälteschein
• Thermostat in verschiedenen Farben
• Daikin Eye zugriff von Tablett, PC oder Smart Phone
• Individuelle Einstellungsmöglichkeiten

Technische Daten:

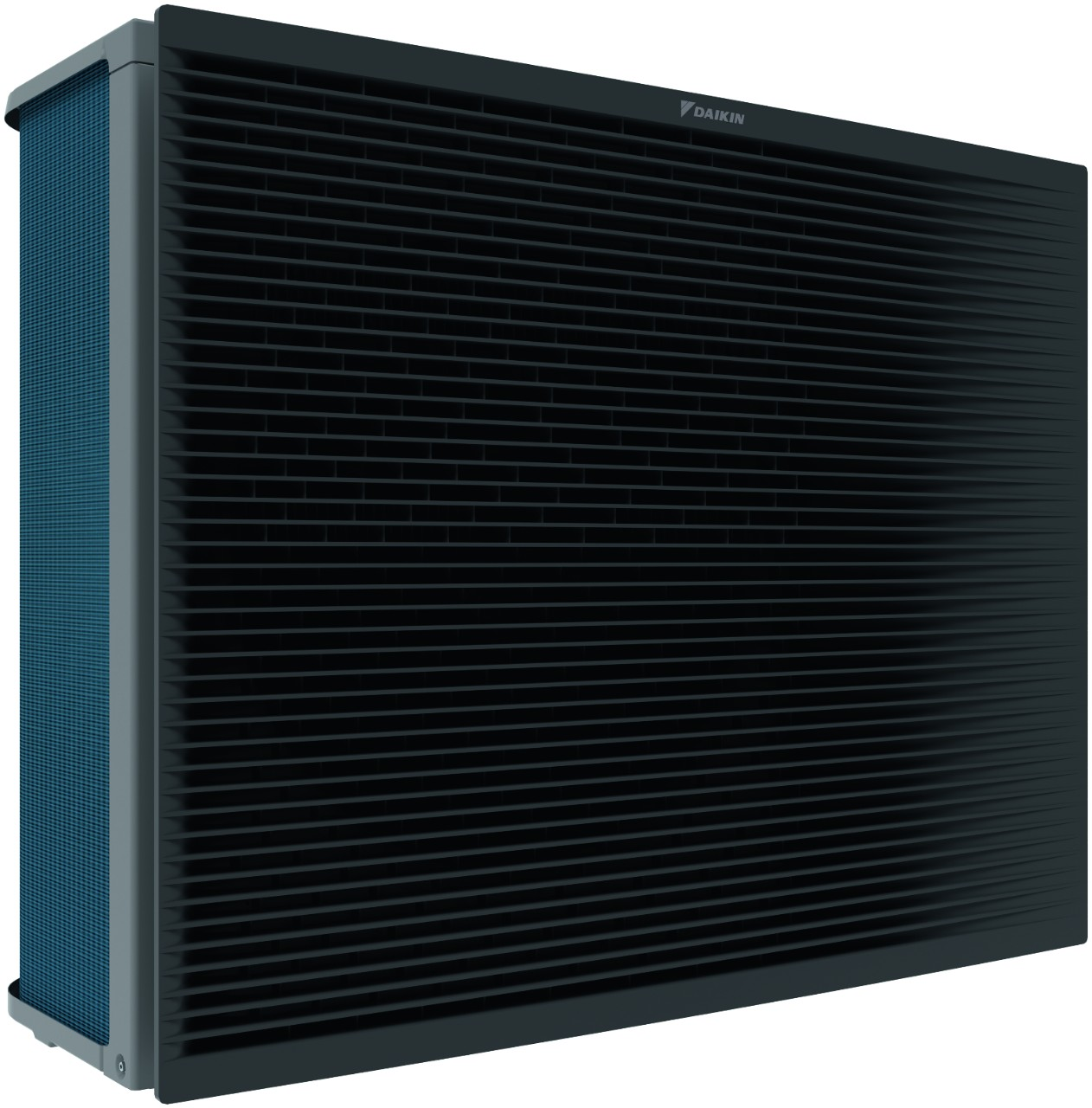

• Abmessungen Gerät H x B x T in mm: 1003 x 1270 x 533
• Abmessungen Kompaktgerät H x B x T in mm: 1340 x 1440 x 690
• Betriebsbereich Heizen Min. | Max.°C Trockenkugel: -28 | 35
• Betriebsbereich Warmwasser Min. | Max.°C Trockenkugel: 35 | -28

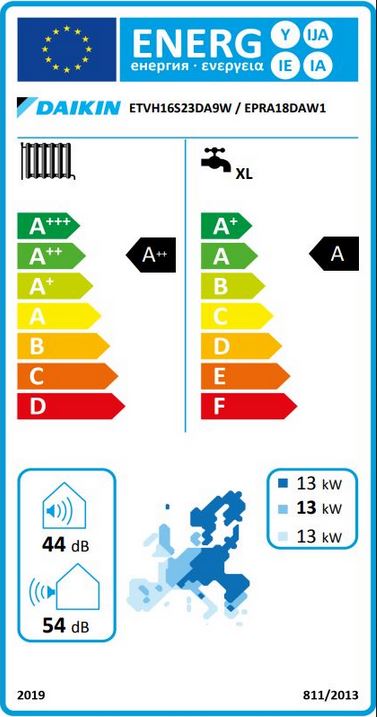

• Energieeffizienz Heizen: A++
• Gehäuse Farbe: Silbern / Schwarz
• Gehäuse Material: Polyesterlackiertes galvanisiertes Stahlblech
• Gewicht Gerät in kg: 151
• Kältemittel Füllmenge kg: 4,3
• Kältemittel GWP: 675
• Kältemittel Kreisläufe Anzahl: 1
• Kältemittel Regelung: Expansionsventil
• Kältemittel Typ: R32 Kältemittelöl
• Füllmenge l: 1,85
• Kältemittelöl Typ: FW68DE
• Leistungsregelung: Invertergeregelt
• Hochdruckseite Auslegungsdruck bar: 56
• Rohrleitungsanschlüsse Leitungslänge max. AG - IG m: 50
• Rohrleitungsanschlüsse Nieveauunterschied IG - AG m: 10
• Rohrleitungsanschlüsse Ø Wasserauslass Wärmetauscher Zoll: G1" (stecker)
• Rohrleitungsanschlüsse Ø Wassereinlass Wärmetauscher Zoll: G1" (Stecker)
• Schalldruckpegel Heizen Nom. dB(A): 43
• Schallpegelleistung Heizen Nom. dB(A): 56
• Schutzvorrichtungen Element 01: Hochdruckschalter
• Schutzvorrichtungen Element 02: Niederdruckschalter
• Schutzvorrichtungen Element 03: Sicherung
• Schutzvorrichtungen Element 04: Verdichtermotorschutz
• Schutzvorrichtungen Element 05: Druckentlastungsventil
• Spannungsversorgung Bezeichnung: W1
• Spannungsversorgung Frequenz: 50Hz
• Spannungsversorgung Phase: 3~
• Spannungsversorgung Spannung: 400V
• Spannungsversorgung Spannungsbereich Min. %: -10 V
• entilator Anzahl: 1 Ventilator Luftstromvolumen Heizen Nom. m³/min: 65,3
• Ventilator Luftstromvolumen Kühlen Nom. m³/min: 106
• Ventilator Typ: Flügelventilator
• Ventilatormotor Antrieb: Direktantrieb
• Ventilatormotor Anzahl: 1
• Ventilatormotor Drehzahl Schritte: 12
• Ventilatormotor Heizen Nom. U/min: 470
• Ventilatormotor Kühlung Nom. U/min: 750
• Ventilatormotor Model: Bürstenloser Gleichstrommotor
• Wärmetausche Reihen Anzahl: 3
• Wärmetausche Stufen Anzahl: 44
• Wärmetauscher Durchgänge Anzahl: 10
• Wärmetauscher Lamelle Typ: WF Lamelle
• Wärmetauscher Lamellenabstand in mm: 2,20
• Wärmetauscher Länge in mm: 1200
• Wärmetauscher Rohrtyp Ø: 7 Hi-XSL
• Wärmetauscher Schutzbehandlung: Korrosionsschutz-Behandlung (PE)
• Wärmetauscher Stirnfläche m²: 119

Inneneinheit DAIKIN Altherma 3 H HT F H/C, Version Heizen, mit 9 kW E-Heizstab 3-phasig/400 V und integriertem 230 L Edelstahlspeicher

• Inneneinheit DAIKIN Altherma 3 R F für Außengeräte 14, 16 und 18 kW Inneneinheit (Heizen) mit integriertem Edelstahl- Warmwasserspeicher in 230 Liter
• Modernes und stilvolles Design, in weiß
• Betriebsbereite Auslieferung durch vormontierte Hydraulikkomponenten
• Wartungszugang zu allen wichtigen Komponenten von vorn oder von oben
• Modernes Farbdisplay mit dem DAIKIN Eye
• Maße (B x T x H) 595 x 625 x 1.850 mm
• Mit 9 kW E-Heizstab 3-phasig, 400 V.
• Typ: DAIKIN Altherma 3 H HT F H/C 230L BUH9 W
• Abmessungen (HxBxT): 1850x595x625 mm
• Gewicht: 118 kg
• Betriebsbereich Heizen min.: 15 C
• Betriebsbereich Heizen max.: 70 C
• Betriebsbereich Warmwasser min.: 10 C
• Betriebsbereich Warmwasser max.: 65 C
• Pumpe Typ: Grundfos UPMXL GEO 25-125 130 PWM
• Pumpe Leistungsaufnahme: 179 W
• Speicher Material: Edelstahl
• Speicher Wasservolumen: 230 L
• Speicher max. Wassertemperatur: 70 C
• Speicher isolierung: Polyurethanschaum
• Speicher Isolierung Wärmeverlust: 1,4 kWh/24h
• Wasserkreislauf Anschluss: G 1 Zoll IG
• Anschluss Kalt ein/Warm aus: G 1 Zoll IG
• Schallleistungspegel: 42 dBA
• Schalldruckpegel: 30 dBA
• Stromversorgung: 3-phasig/50 Hz/400 V
• Empfohlene Sicherung: 20 A
• IP Klasse: IPX0B

Lieferumfang:

• DAIKIN ALTHERMA 3 H HT F - Monoblock Luft Wasser Wärmepumpe 18 kW
• Inneneinheit DAIKIN Altherma 3 H HT F H/C, Version Heizen, mit 9 kW E-Heizstab 3-phasig/400 V und integriertem 230 L Edelstahlspeicher
• Montage und Bedienungsanleitung

Installation:

• Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

WEEE-Reg.-Nr.: DE 20474025
