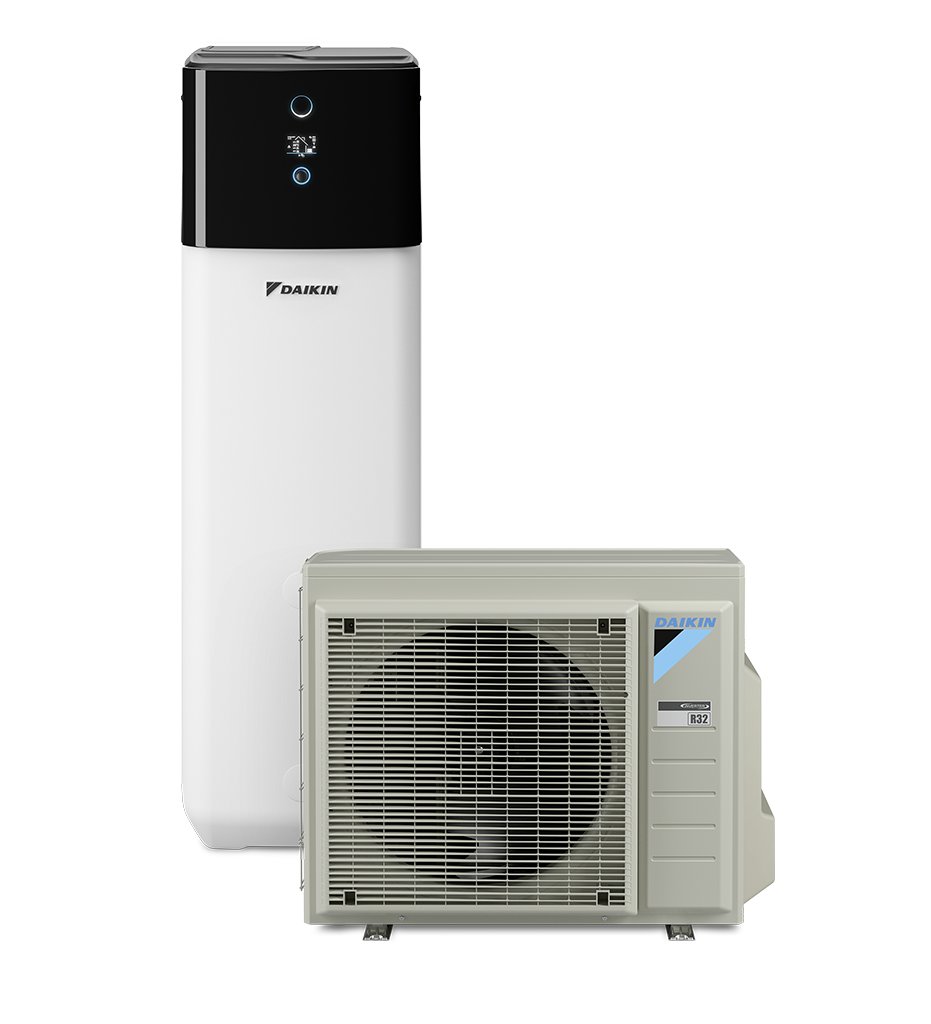

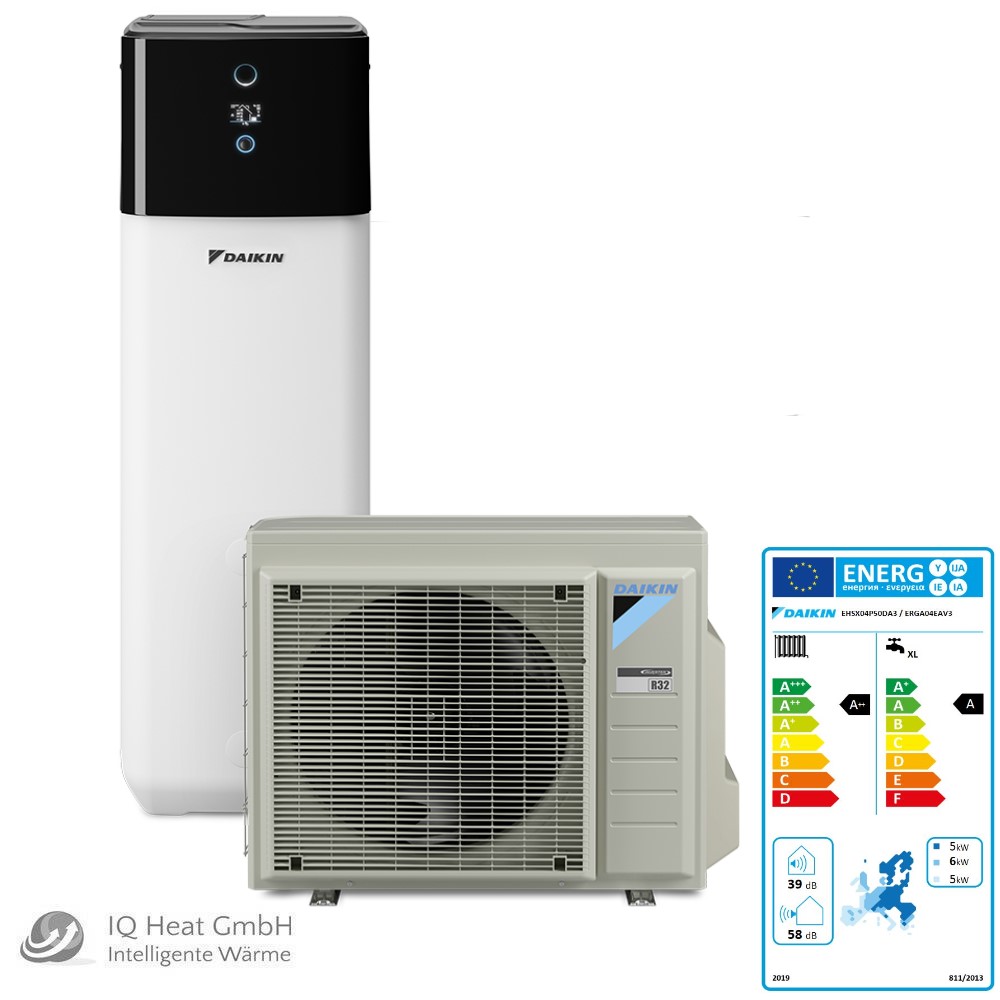

Daikin Paket Luft Wasser Wärmepumpe Altherma 3 R 4 kW Speicher ECH2O 504 H/C
Herstellerteilenummer: ERGA04EV + EHSX04P50D3
Beschreibung:
Die DAIKIN Altherma 3 R ECH2O kombiniert auf kleinstem Raum hocheffiziente
Wärmepumpentechnik mit einem innovativen Wärmespeicher. Auf nur 0,36 m² (300
Liter Version) bzw. 0,62 m² (500 Liter Version) ist die komplette Heizzentrale
untergebracht. Das elektronische Management von Wärmepumpe und Wärmespeicher
(ISM = Intelligentes Speicher-Management) maximiert die Energieeffizienz und
gleichzeitig den Heiz- und Warmwasserkomfort. Damit können auch geringste
Wärmebedarfe ab 500 Watt abgedeckt werden. Die Warmwasserbereitung erfolgt im
Durchflussprinzip und zeichnet sich durch höchste hygienische Qualität aus. Der
integrierte Wärmespeicher ist nach den neuesten wärmetechnischen und
wasserhygienischen Anforderungen entsprechend konzipiert. Dabei wird das
Trinkwasser in einem Edelstahl-Wärmetauscher geführt und ist vom Speicherwasser
getrennt. Der Aufbau unterscheidet sich grundsätzlich von üblichen großvolumigen
Warmwasserspeichern. Ablagerungen von Schlamm, Rost, Sedimenten oder gar die
Vermehrung gefährlicher Legionella-Bakterien, wie sie bei vielen großvolumigen
Behältern auftreten können, sind nicht möglich. Aufgrund des
Konstruktionskonzepts liefern sie jederzeit hygienisch einwandfreies Warmwasser.
Umweltschonende und zukunftsweisende Technologie auf kleinster Stellfläche,
Heizen, Kühlen und Warmwasserbereitung mit höchster Effizienz zeichnet die
DAIKIN Altherma 3 R ECH2O aus.
Die Hybrid-Zentrale – Offen für alle Energiearten Die DAIKIN Altherma 3 R
ECH2O lässt sich als effizienter Wärmespeicher für zusätzliche Wärmequellen
nutzen. Neben einer Solaranlage kann sie zum Beispiel auch durch Öl-, Gas- und
Pelletkessel oder Kaminöfen mit Wassertaschen bei Heizung und
Warmwasserproduktion unterstützt werden. Wenn Sie nicht direkt eine Solaranlage
installieren, so kann diese jederzeit einfach und schnell nachgerüstet werden.
Solarenergie und Wärmepumpe ergänzen sich hier in idealer Weise. Solarenergie
kann in der Spitze zu 80 % in nutzbare Wärme umgesetzt werden. Die DAIKIN
Altherma 3 R ECH2O ist bereits für die Solaranbindung optimiert und wird in
Kombination mit DAIKIN Solaris zu Ihrer persönlichen Sonnenheizung.

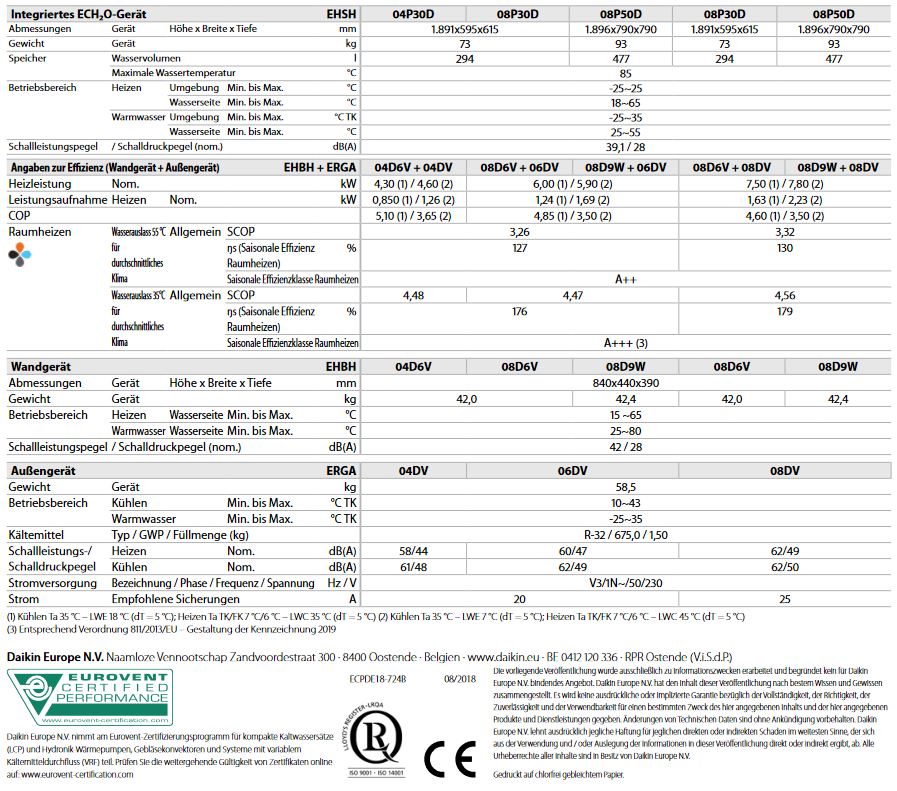

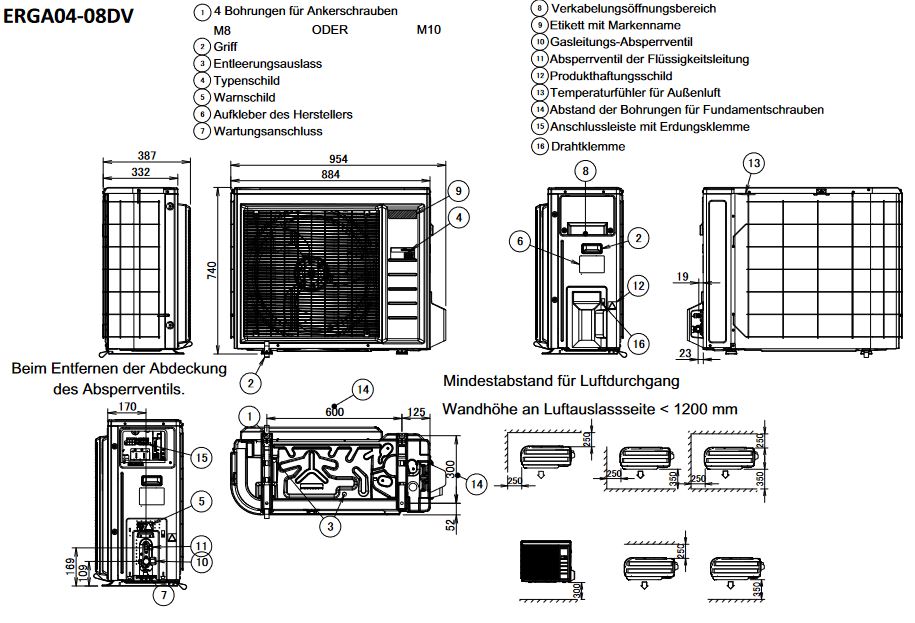

- Modell: ERGA04EAV3
- Höhe: 740 mm
- Breite 884 mm
- Tiefe mm 388
- Gewicht Gerät kg 58.5
- Rohrleitungsanschlüsse Liquid AD mm 6.35 Gas AD mm 15.9 Ableitung AD mm
18
- Niveauunterschied IG - AG Max. m 20.0
- Wärmeisolierung Sowohl Flüssigkeits- als auch Gasleitungen
- Schallleistungspegel Heizen Nom. dB(A) 58 (1)
- Schallleistungspegel Kühlung Nom. dB(A) 61 (1)
- Schalldruckpegel Heizen Nom. dB(A) 44 (1)
- Schalldruckpegel Kühlung Nom. dB(A) 48 (1)
- Kältemittel Type R-32 GWP 675.0
- Füllmenge TCO2-Äquivalent 1.01
- Füllmenge kg 1.50
- Bezeichnung V3
- Phase 1N~
- Frequenz Hz 50
- Spannung V 230 Strom
- Empfohlene Sicherungen A 20
- Hinweise (1) - Kühlung Ta 35°C - VDWA 18°C (DT = 5°C) - Heizung Ta TK/FK
7°C/6°C - LWC 35°C (DT = 5°C)
- Heizleistung nom. A-7 / W35: 4,50
kW
Heizleistung nom. A2 / W35: 3,50 kW
Heizleistung nom. A7 / W35: 4,3 kW
Heizleistung nom. A10 / W35: 5,2 kW
Heizleistung max. A-7 / W35: 5,40 kW
Heizleistung max. A2 / W35: 5,50 kW
Heizleistung max. A7 / W35: 6,40 kW
COP A-7 / W35: 3,10
COP A2 / W35: 4,10
COP A7 / W35: 5,10
COP A10 / W35: 5,40
EER A35 / W18: 5,98
EER A35 / W7: 3,64
Kühlleistung nom. A35 / W18: 5,98 kW
Kühlleistung nom. A35 / W7: 3,64 kW
Daikin Altherma 3 R ECH2O - EHSX-D3 - Innengerät:
- Integrierte Solareinheit für höchsten Komfort bei Heizen, Warmwasser
und Kühlen
- Maximale Nutzung an erneuerbarer Energie: Wärmepumpentechnologie zum
Heizen und Solarunterstützung für Raumheizen und Warmwassererzeugung
- Frischwasserprinzip: hygienisches Wasser, keine thermische
Legionellen-Desinfektion erforderlich
- Wartungsfreier Speicher: keine Korrosion, keine Anode, kein
Kesselstein oder keine Kalkablagerungen und keine Wasserverluste durch
Sicherheitsventil
- Solaranschluss für Warmwasser mit drucklosem (Drain-Back)
Solarsystem
- Intelligentes Wärmespeichermanagement: durchgehendes Heizen während
des Abtauens und Nutzen der gespeicherten Wärme für Raumheizen
- Wärmeverlust wird dank hochwertiger Isolierung auf ein Minimum
gesenkt
- App-Regelung zur Verwaltung von Heizen, Warmwasser und Kühlen
möglich

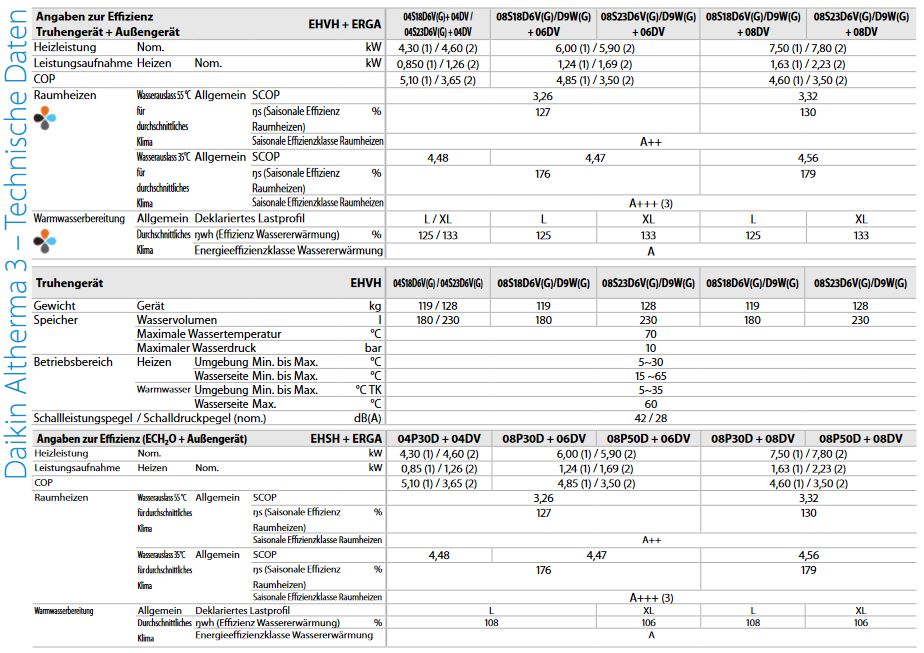

Technische Daten:
- EHSX04P50DA3
- Gehäuse Farbe Verkehrsweiß (RAL9016) / Eisengrau (RAL7011)
- Material Schlagfestes Polypropylen
- Höhe 1896 mm
- Breite 790 mm
- Tiefe 790 mm
- Gewicht Gerät kg 93.0
- PED Category art. 3.3
- Kältemittel Type R-32
- Füllmenge kg 1.50 GWP 675.0
- Schallleistungspegel Nom. dB(A) 39
- Phase 1~
- Frequenz Hz 50
- Spannung V 230
- Elektroheizung Spannungsversorgung Bezeichnung 3V / 9W Phase 1~ / 3~
Frequenz Hz 50 Hinweise (1)
- Wärmeverlust gemäß EN12897 (2) - T KW = 10 °C / T WW = 40 °C / T SP =
50 °C (3) - T KW = 10 °C / T WW = 40 °C / T SP = 60 °C (4) - T KW = 10 °C /
T WW = 40 °C / T SP = 65 °C (5)
- Aufheizen des Speichers nur mit Wärmepumpe, kein Elektroheizer
Lieferumfang:
- Daikin Luft Wasser Wärmepumpe Altherma 3 R 4 kW -
ERGA04EV
- Daikin Altherma 3 R ECH2O - EHSX-D3
- EHSX04P50D3
- Montage und Bedienungsanleitung
Inbetriebnahme:
Für alle Anlagen sind die Grundsatzanforderungen des WHG
(Wasserhaushaltsgesetz) und der VAwS (Anlagenverordnung) „Austretende Stoffe
müssen zurückgehalten werden“ (Auffangwanne) zu erfüllen. Damit verbunden ist
eine Hinweispflicht die vom Anlagenbauer erbracht werden muss. Installation,
Wartung, Instandhaltung, Reparatur und Stilllegung an Anlagen die fluorierte
Treibhausgase enthalten, sind zertifizierungspflichtige Tätigkeiten. Bitte
beachten Sie die gültigen Verordnungen und Vorschriften, insbesondere
ChemOzonSchichtV und F-Gase Verordnung EU Nr. 517 / 2014
WEEE-Reg.-Nr.: DE 20474025
