Daikin Altherma M 7 kW Monoblock Wärmepumpe Wärmespeicher ECH2O 500 H/C

Art.Nr.:
171186696
Herst.Nr.:
EBLQ07C2V3, EKHWMX500C
EAN: 0792971483912
Lieferzeit:

6 Monate

EEK: a++
a++

7.389,63 €*

Inhalt: 1 Stk

inkl. 19% MwSt. zzgl. 0.00 € Versand

Produktinformationen "Daikin Altherma M 7 kW Monoblock Wärmepumpe Wärmespeicher ECH2O 500 H/C"

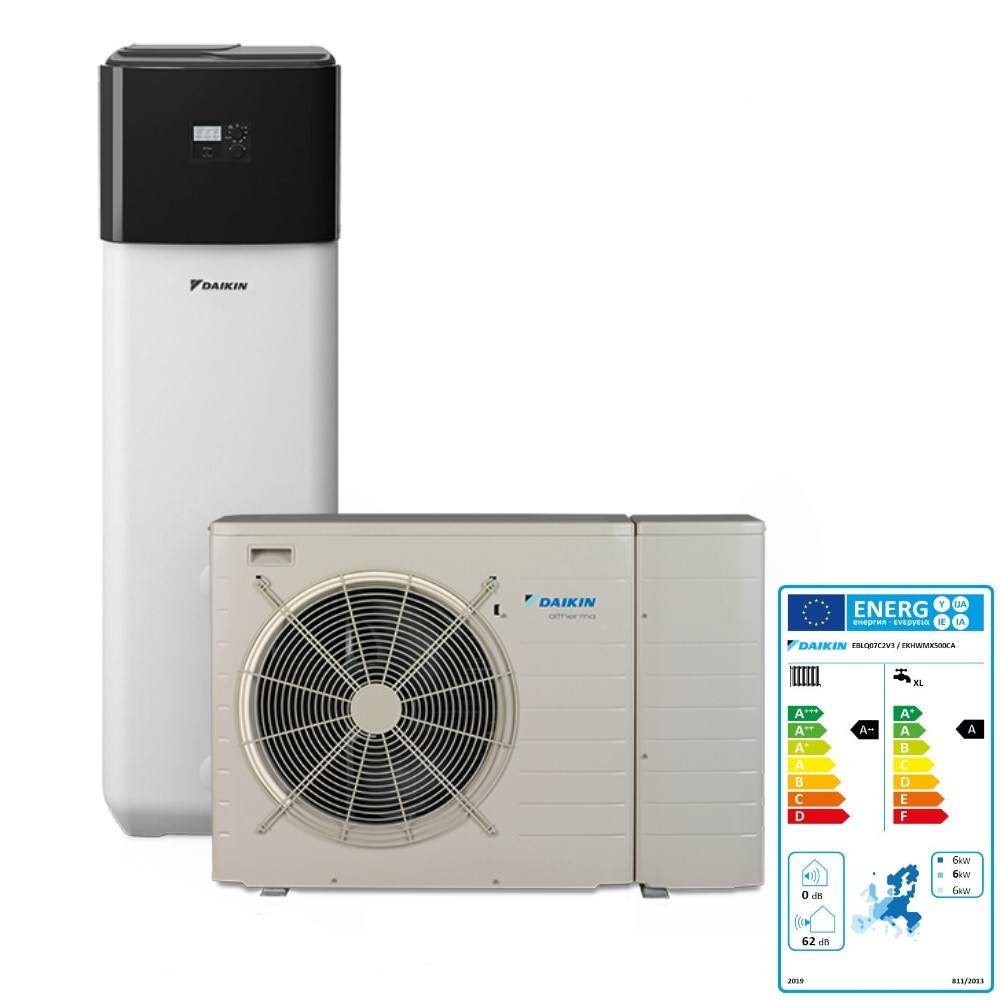

Daikin Altherma M 7 kW Monoblock-Luft-Wasser-Wärmepumpe mit Speicher ECH2O 500 H/C

Herstellerteilenummer: EBLQ07C2V3 + EKHWMX500C



Beschreibung:

Bei der DAIKIN Altherma M ECH2O sind die wesentlichen Hydraulikkomponenten in dem Außengerät integriert. Dieses kann unauffällig außerhalb des Gebäudes platziert werden. Das kompakte Gerät wird mit einem komplett geschlossenen Kältekreislauf ausgeliefert, so dass die Heizungsrohre direkt von der Wärmepumpe in das Gebäude führen. Da nur wasserseitige Anschlüsse notwendig sind, kann die Wärmepumpe besonders einfach und schnell installiert werden. Lediglich der Wärmespeicher mit integrierter Wärmepumpensteuerung und ggf. der Reserveheizstab wird im Gebäude eingebunden. Die Inneneinheit der Wärmepumpe integriert einen Wärmespeicher mit der Wärmepumpensteuerung – und das auf kleinstem Raum (auf nur 0,36 m2mit 300 Liter Wärmespeicher bzw. 0,62 m2 mit 500 Liter Wärmespeicher). Dadurch sind Sie flexibel bei der Auswahl des Aufstellortes und eine einfache und schnelle Installation ist garantiert. Die Warmwasserbereitung erfolgt in Kombination mit dem hygienischen DAIKIN ECH2O Wärmespeicher. Somit erhalten Sie höchsten Komfort für Heizung und Warmwasser.

Die HPSU monobloc compact kann nicht nur heizen, sondern optional und in Verbindung mit einer Fußbodenheizung oder einem Gebläsekonvektor auch kühlen. Die Monoblock-Wärmepumpe ist in zwei Leistungsausführungen (5 und 7 kW) erhältlich und bietet Vorlauftemperaturen bis +55 °C. Sie gehört zu den effizientesten und gleichzeitig kompaktesten Wärmepumpen-Systemen ihrer Art am Markt und eine flexible Lösung für Neubauten und sanierte Renovierungsobjekte.

  • Abmessungen (HxBxT): 735 x 1090 x 350 mm
  • Gewicht Gerät : 80 kg
  • Betriebsbereich Außentemperatur (Heizen Umgebung): Min: -25 C / Max: 25 C
  • Betriebsbereich Außentemperatur (Heizen Wasserseite): Min: 15 C (1) / Max: 55 C
  • Betriebsbereich Außentemperatur (Kühlen Umgebung): Min: 10 C / Max: 43 C
  • Betriebsbereich Außentemperatur (Kühlen Wasserseite): Min: 5 C / Max: 22 C
  • Betriebsbereich Außentemperatur (Brauchwasser Umgebung): Min: -25 C (2) / Max: 35 C
  • (2) Betriebsbereich Außentemperatur (Brauchwasser Wasserseite): Min: 25 C / Max: 80 C
  • (3) Schalldruckpegel Heizen (1 m Abstand): 49 db(A)
  • Schalldruckpegel Kühlen (1 m Abstand): 50 db(A)
  • Schalldruckpegel Flüsterbetrieb (3 m Abstand): 37 db(A)
  • Schallleistungspegel Heizen: 62 db(A)
  • Schallleistungspegel Kühlen: 63 db(A)
  • Schallleistungspegel Flüsterbetrieb: 54 db(A)
  • Spannungsversorgung Phase: 1-phasig
  • Spannungsversorgung Frequenz: 50 Hz
  • Spannungsversorgung Spannung: 230 V
  • Betriebsstrom maximal Heizen: 18 A
  • Anlaufstrom:18 A
  • Empfohlene Sicherungen: 20 A
  • Kältemittel: R410A
  • Kältemittel (vorgefüllt): 1,5 kg
  • GWP: 2087,5
  • TCO2eq: 3,0
  • Kältemitttelöl: FVC50K
  • Füllmenge: 0,65 l
  • Verdichter: Vollhermetischer Swingverdichter
  • Abtauverfahren: Prozessumkehr
  • Leistungsregelung: Inverter gesteuert
  • Pumpe: DC Motor, Leistungsaufnahme 76 W
  • Wasserseitiger Wärmetauscher: Typ: Gelötetes Blech.
  • Isoliermaterial: Elastomerschaum
  • Nom. Heizleistung A-7/W35: 6,4 kW
  • Nom. Heizleistung A2/W35: 4,5 kW
  • Nom. Heizleistung A7/W35: 7,0 kW
  • Nom. Heizleistung A10/W35: 7,0 kW
  • Max. Heizleistung A-7/W35: 6,4 kW
  • Max. Heizleistung A2/W35: 7,0 kW
  • Max. Heizleistung A7/W35: 7,0 kW
  • Max. Heizleistung A10/W35: 7,0 kW
  • Nom. Kühlleistung A35/W18: 7,08 kW
  • Nom. Kühlleistung A35/W7: 5,33 kW
  • COP A-7/W35: 2,5
  • COP A2/W35: 3,55
  • COP A7/W35: 4,67
  • COP A10/W35: 4,97
  • EER A35/W18: 3,80
  • EER A35/W7: 2,29
  • wasserseitig: 1" AG
  • (1) Bei Inbetriebnahme: 15 C bis 25 C nur mit Reserveheizer
  • (2) Betriebsbereich Warmwasser (AG): Bereichserweiterung durch Zusatzheizer
  • (3)>50 C nur mit Reserveheizer
  • Typ: DAIKIN Altherma M 7 kW H/C

Daikin Rotex Altherma M ECH2O 500 H/C mit integriertem 500 Liter Wärmespeicher EKHWMXB500C

  • Inneneinheit 5-7 kW mit integriertem 500 L Wärmespeicher für die hygienische Warmwasserbereitung im Durchlaufprinzip
  • Hydraulisch ausgerüstet mit Umschaltventilen für Warmwasser/Heizung und Heizen/Kühlen
    mit integrierter Rücklauftemperaturbegrenzung für Solaranwendung, integrierter Überströmung, Sicherheitsbaugruppe
    mit elektronischem Manometer und Sicherheitsventil sowie Füll- und Entleerungshähnen.
  • Zusätzlicher Druckwärmetauscher für Solaranwendungen oder externe Wärmeerzeuger.
  • Elektrische Ausrüstung mit Lastrelais und vorbereitetem Plug and Play Anschluss für Elektro-Zusatz-/ Brauchwasserheizung (9 kW).
  • Diesen Heizstab bitte separat bestellen.
  • Abmessungen H 1890 x B 790 x T 790 mm

Technische Daten:

  • Abmessungen (HxBxT): 1890 x 790 x 790 mm
  • Gewicht Gerät : 91 kg
  • Schallleistungspegel: 42 dbA
  • Schalldruckpegel in 1m Abstand: 28 dbA
  • Typ: Grundfos UPM3 K
  • Drehzahl: PWM
  • IP-Klasse: IP42
  • Leistungsaufnahme 45 W
  • Typ: Platten-Wärmetauscher
  • Isoliermaterial: EPS
  • Wasservolumen: 477 Liter
  • Max. zul. Speicherwassertemperatur: 85 C
  • Isolierung: Wärmeverlust 1,7 kwh/24h (gemäß EN12897 und EN15332)
  • Warmwasser Wärmetauscher: Rohrmaterial: Edelstahl (DIN1.4404)
  • Fläche: 6 qm
  • Inneres Tauschvolumen: 28,2 l
  • Betriebsdruck: 6 bar
  • Drucksolar Wärmetauscher: Fläche: 1,6 qm
  • Inneres Tauschvolumen: 10,1 l
  • Rohrmaterial: Edelstahl (DIN1.4404)
  • Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 50 C): 324/282 Liter
  • Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 60 C): 492/444 Liter
  • Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 65 C): 560/516 Liter
  • Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (Aufheizen des Speichers nur mit Wärmepumpe, kein Elektroheizer) 288/240 Liter
  • Kalt- und Warmwasser: 1'' AG
  • Heizung Vor- und Rücklauf: 1'' IG
  • Drucksolar: 1'' AG
  • 1-Phasig, 230 V, 50 Hz
  • Spannungsbereich min. 10%, max. 10%
  • Max. Betriebsstrom Heizen: 2 A
  • Empfohlene Sicherung: 16 A
  • Typ: DAIKIN Altherma M ECH2O 500 H/C Biv



Lieferumfang:

  • Daikin Altherma M 7 kW Wärmepumpen-Außengerät, 1-phasig/230V EBLQ07C2V3
  • Daikin Altherma M ECH2O 500 H/C mit integriertem Wärmespeicher 500 Liter
  • Montage und Bedienungsanleitung

Inbetriebnahme:

Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!



WEEE-Reg.-Nr.: DE 20474025

Allg. Sicherheitshinweise:

Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.

Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Herstellerinformationen

DAIKIN Airconditioning Germany GmbH
Inselkammerstrasse 2
82008 Unterhaching
Bayern, DE

Tel: 089-744 27-0
E-Mail: info@daikin.de
Web: www.daikin.de
