DAIKIN Paket Altherma 3 M H/C 11 BUH3 Wärmepumpen-Außengerät,
3-phasig/400V Zubehör
Herstellerteilenummer: EBLA11D3W1
Beschreibung:
Die Daikin Altherma 3 M ist geeignet für Zweifamilien- oder kleinere
Mehrfamilienhäuser – sowohl im Neubau als auch bei Renovierungen. Ein weiteres
Einsatzgebiet ist der Gewerbe- und Industriebereich. Mit Baugrößen von 9, 11, 14
und 16, einer Leistungsabgabe von 6 bis 19 kW und Vorlauftemperaturen von bis zu
55 °C ist die Daikin Altherma 3 M flexibel einsetzbar.
Bei der Monoblock-Wärmepumpe sind die wesentlichen Hydraulik-Komponenten im
Außengerät integriert. Das kompakte Gerät wird mit einem komplett geschlossenen
Kältekreislauf geliefert, sodass die Heizungsrohre direkt von der Wärmepumpe in
das Gebäude führen.
Da nur wasserseitige Anschlüsse notwendig sind, kann die Wärmepumpe besonders
einfach und schnell installiert werden. Lediglich ein optionaler Wärmespeicher
und die Wärmepumpensteuerung werden im Gebäude eingebunden. Ein Reserveheizstab
mit 3 kW ist im Außengerät bereits integriert.
Daikin gehört zu den Pionieren bei der Einführung von mit R-32 betriebenen
Wärmepumpen. Das Kältemittel R-32 steht bezüglich der Kälteleistung den üblichen
Kältemitteln in nichts nach, erzielt jedoch höhere Wirkungsgrade und trägt durch
sein deutlich niedrigeres Treibhauspotenzial (GWP) zur Senkung des Ausstoßes von
CO2-Äquivalenten bei. R-32 kann problemlos wiedergewonnen und wiederverwendet
werden und stellt somit eine hervorragende Lösung zum Erreichen der CO2-Ziele
der Europäischen Union dar.
- In den Baugrößen 9, 11, 14 und 16
- COP bis 4,9
- Nur 35 dB(A) im Flüsterbetrieb
- 55 °C Vorlauftemperatur
- Kältemittel R-32
Technische Daten:
- Heizleistung A -7 / W35:kW 8,75 kW
- Heizleistung A 2 / W35: 6,29 kW
- Heizleistung A7 / W35: 10,56 kW
- Heizleistung A -7 / W 55: 11,20 kW
- COP A 7 / W35: 4,83
- EER A35/W18 5,31
- EER A35/W 7 3,26
- Abmessungen Gerät H x B x T mm 870 x 1.380 x 460
- Gewicht Gerät kg 149
- Betriebsbereich Heizen Umgebung min. °C max. °C -25 35
- Wasserseite min. °C max. °C 15 60 (1)
- Kühlen Umgebung min. °C max. °C 10 43
- Wasserseite min. °C max. °C 7 22
- Warmwasser Umgebung min. °C max. °C -25 35
- Wasserseite min. °C max. °C 10 (2) 53 (3)
- Schallleistungspegel Heizen nom. dB(A) 62
- Heizen nom. dB(A) 66
- Flüsterbetrieb Heizen nom. dB(A) 64
- Kältemittel Typ
- GWP R-32 (4) 675
- Kältemittelöl Typ Füllmenge l FW68DA 1,35
- Verdichter Typ Scroll-Verdichter
- Abtauverfahren Prozessumkehr
- Leistungsregelung Methode invertergeregelt Pumpe
- Typ Leistungsaufnahme W Grundfos UPMXL GEO 25-125 130 PWM 180
- Ausdehnungsgefäß Volumen Vordruck l bar 8 1
- Wasserkreislauf Durchmesser der Rohrleitungsanschlüsse Zoll G 1" (AG)
- Maximale Rohrleitungslänge m 10
- Maximale Höhendifferenz m 5
- Stromversorgung Phase 3~ Frequenz Hz 50
- Spannung V 400
- Spannungsbereich min. % max. % 10 -10
- Empfohlene Sicherung A 16

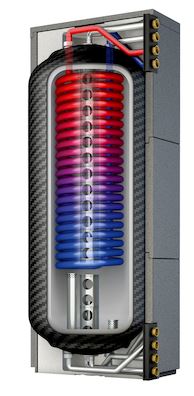

Technische Daten Thermotanks Quadroline :
Die korrosionsfreien Roth Thermotanks Quadroline bestehen aus einzigartigem
Kunststoff-Composite-Material mit Alu-Diffusionsschutz und äußerer
EPS-Hochleistungsdämmung. Ihre Dauerdruckbeständigkeit beträgt 3 bar und die
max. Betriebstemperatur 90 °C. Die Roth Thermotanks sind mit einer Transport-
und Handlings-Vorrichtung versehen. In Verbindung mit dem extrem reduzierten
Gewicht ist eine einfache Einbringung und Aufstellung möglich. Die hocheffektive
Wärmedämmung des Thermotanks Quadroline besteht aus aufsteckbaren Segmenten aus
hochwertigem Hartschaum mit geringer Wärmeleitfähigkeit und einer hochwertigen
Oberfläche. Die quadratische Form der Dämmsegmente ermöglicht die wandbündige,
platzsparende Aufstellung der Roth Thermotanks. Die Roth Thermotanks Quadroline
sind anschlussfertig verrohrt, die Anschlussleitungen werden dabei in speziellen
kopf- und fußseitigen Elementen fixiert. Die Schnittstellen für die jeweiligen
Systemanbindungen befinden sich als 1 1/4" Anschlüsse mittig im unteren
bzw.oberen Dämmsegment. Sie sind optimiert zur Vermeidung von Wärmeverlust durch
ungewollte Zirkulation. Diese Anschlüsse werden herausgeführt und in einer
Blende positioniert. Roth Trinkwassertrennspeicher -
Hygienespeicher-Trinkwassererwärmung im Durchlaufprinzip -
Hochleistungswärmetauscher aus Edelstahl für Trinkwassererwärmung - integriertes
Schichtladesystem für optimale Temperaturschichtung und Trennung der
Trinkwasser- und Heizungszone durch gezielte Beladung - hydraulische Entkopplung
- 2 Tauchrohre für die Einbringung von bis zu 4 Fühlern, Position variabel -
abnehmbare hochwertige Hartschaumisolierung - Zirkulationsrückführung optional
als Zubehör (Material-Nr. 1135007439)
- Länge: 780 mm
- Breite: 780 mm
- Höhe: 1965 mm
- Einbringmaße Durchmesser: 677 mm
- Höhe: 1935 mm
- Kippmaß: 2070 mm
- Speicherinhalt netto: 490 L
- Gewicht: ca. 77 kg
- max. zul. Speichertemperatur: 90 °C
- max. zul. Betriebsdruck: 3 bar
- max. zul. Speicherprüfdruck 20 °C: 4,5 bar Prüfung nur mit Wasser
zulässig
- Warmwasserwärmetauscher Leistungswerte gem. DIN 4706
- Leistungsfläche: 5 m²
- max. zul. Betriebsdruck: 10 bar
- Inhalt: ca. 26 L Zapfrate (20 L/min) ca.: 410 L
- Leistungskennzahl NL* ca. 2,6
- Anschlusshöhe: 1750 mm
- Baustoffklasse: B2
- Energieeffizienzklasse TQ: B Bereitschaftswärmeverlust kWh/Tag: 1,94
*NL-Zahlen in Anlehnung an DIN4708-3 bei Speichertemperatur 65 °C, 20 L/min
und 38 °C Entnahmetemperatur.

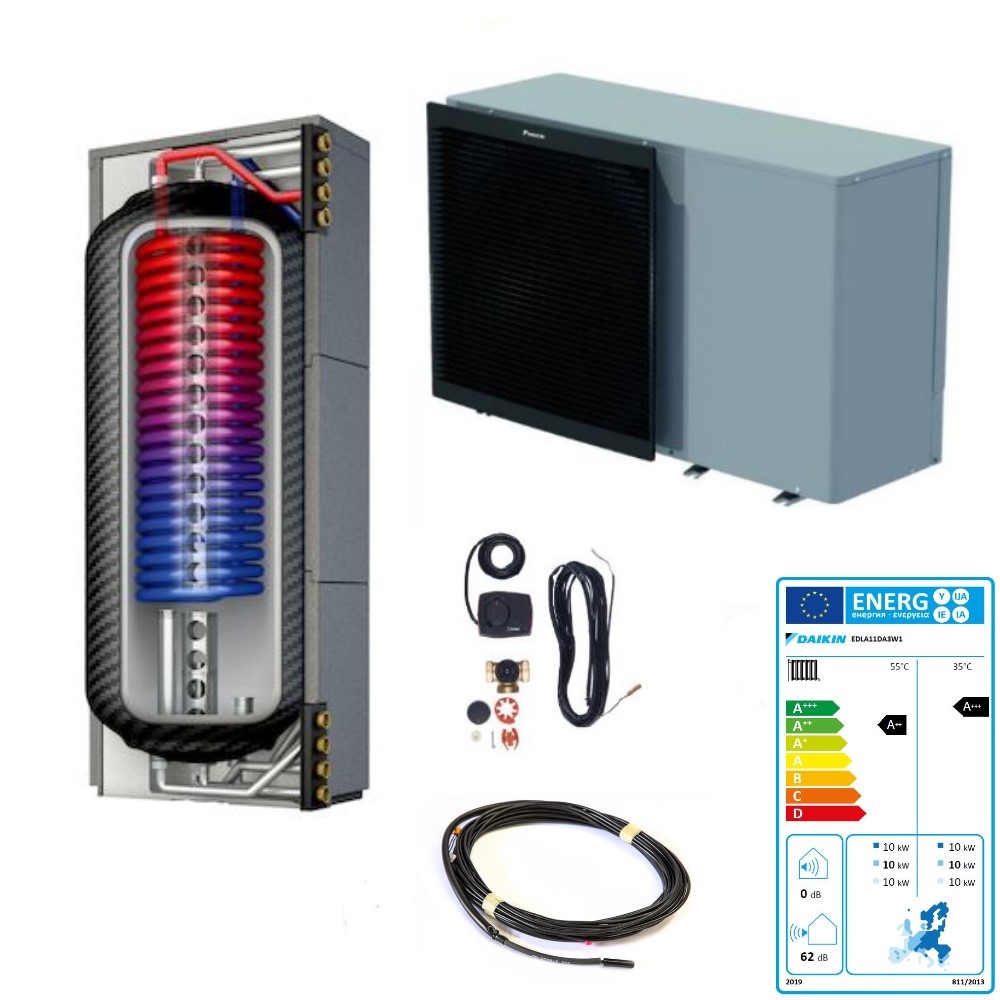

Lieferumfang:
- 1x DK DAIKIN Altherma 3 M H/C 11 BUH3 Wärmepumpen-Außengerät inkl. Regler,
3-phasig/400V
- 1x Speicherfühler Rotex Typ SF-Hybrid für HPU hybrid
- 1x DK E-Pac Umschalteinheit an Druck-oder Fremdspeicher mit Fühlertauchhülse
- 1x Roth Thermotank QuadrolineTQ-TWT 500Trinkwassertrennspeicher
Installation:
-
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 20474025
