Helios Temperatursteuerung EWT
Hersteller: #2990
Beschreibung:
Zur selbsttätigen Steuerung der Außenluft-Ansaugung über das Erdkollektorrohr
oder direkt über den Außenbereich in Abhängigkeit der vom Thermostat gemessenen
Außentemperatur. Temperaturbereich für Direktansaugung individuell am Thermostat
einstellbar, manuelle Wahl der gewünschten Betriebsart.

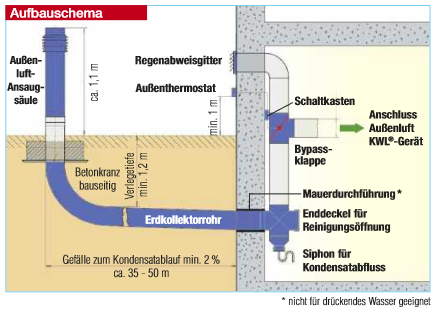

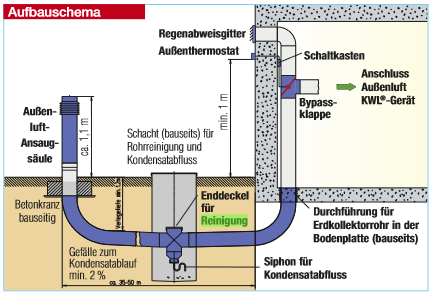

Funktionsprinzip eines Luft-Erdwärmetauschers:
- Beim Einsatz des Luft- Erdwärmetauschers wird die Tatsache genutzt, dass
die Temperatur im Erdreich über das Jahr gesehen relativ konstant bleibt.
Die Außenluft wird über die Ansaugsäule in ein vorgeschaltetes
Erdkollektorrohr angesaugt. Dieses kann in die vorhandene Baugrube in ca.
1,2 bis 1,5 m Tiefe verlegt wer- den; die Gesamtrohr länge sollte mindestens
40 m betragen.
Wirkungsweise in den Jahreszeiten:
- während der kalten Jahreszeit eine Vorwärmung der
kalten Außenluft von bis zu 14 K. Dadurch gelangt die Außenluft im Regelfall
mit einer Temperatur von über 0 °C in das Lüftungs- gerät mit
Wärmerückgewinnung, das somit vereisungsfrei arbeitet. Ein erhöhter
Wärmerückgewinnungsgrad und eine höhere Zulufttemperatur sind das Ergebnis.
Eine Nachheizung ist nur noch bei sehr niedrigen Außentemperaturen
notwendig.
- An heißen Sommertagen bewirkt der Luft-Erdwärmetauscher
eine Reduzierung der Außenlufttemperatur.
- Während der Übergangszeit erfolgt die Ansaugung
entweder über den Erdkollektor oder über die Direktansaugöffnung. Dies
geschieht in Abhängigkeit der über den Thermostaten gemessenen
Außentemperatur. Die elektrische Bypassklappe steuert die ideale Ansaugung
automatisch. Die Außenluft gelangt somit stets energetisch optimiert in das
Lüftungsgerät, wodurch zusätzlich Energie gespart wird – im Raum herrscht
immer ein behagliches Klima.

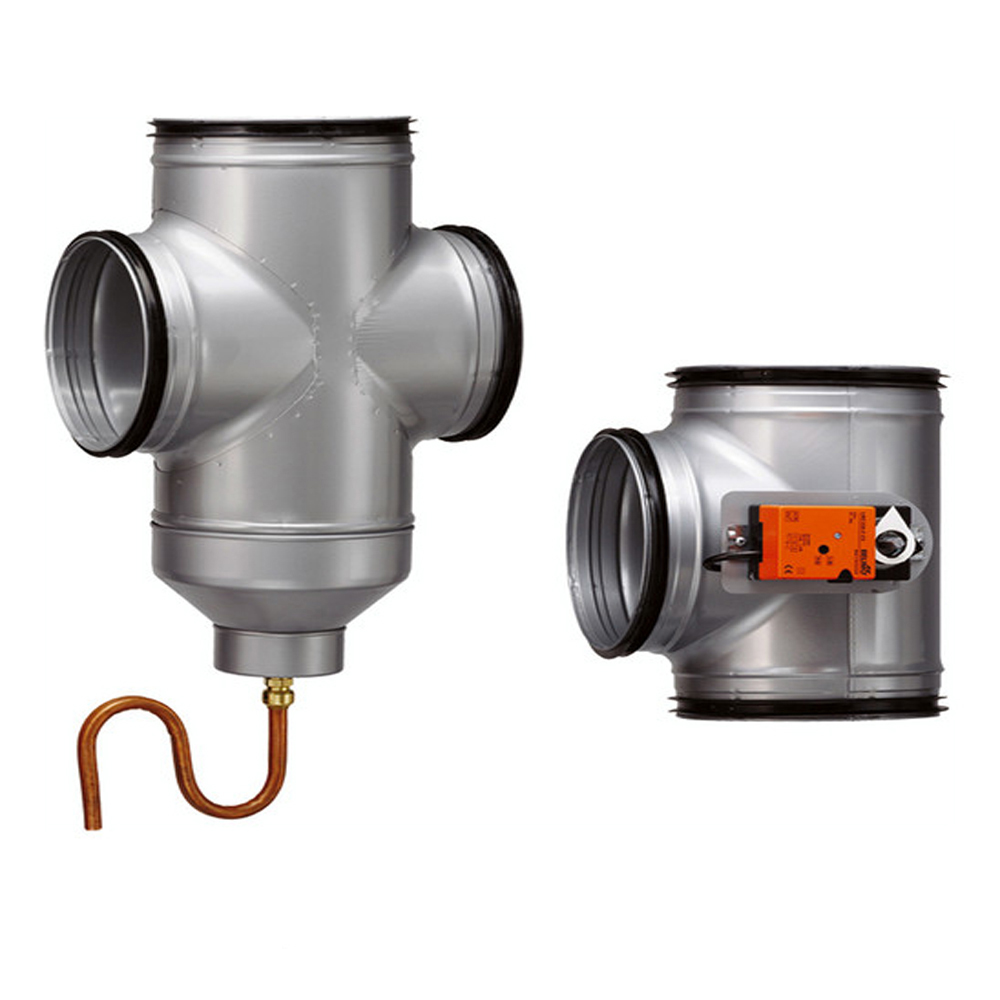

Lieferumfang:
- Bypassklappe NW 200 mit Stellmotor 230 V
- Kreuzstück mit Reinigungsöffnung
- Kondensatsammler, Siphon und Enddeckel
- Regenabweisgitter als Wandabdeckung der Direkt-Ansaugöffnung
- Sollwertgeber und Thermostat für automatische und manuelle Steuerung der
Bypassklappe
- Schaltkasten mit Doppelwechselschalter
