Judo Hauswasserstation PROMI QUICK CONNECTION DN32 JPM-QC 1 1/4''
| Art.Nr.: |
182350604
|
| Herst.Nr.: |
8165032
|
| EAN: | 4038097052103 |
| Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
649,90 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand

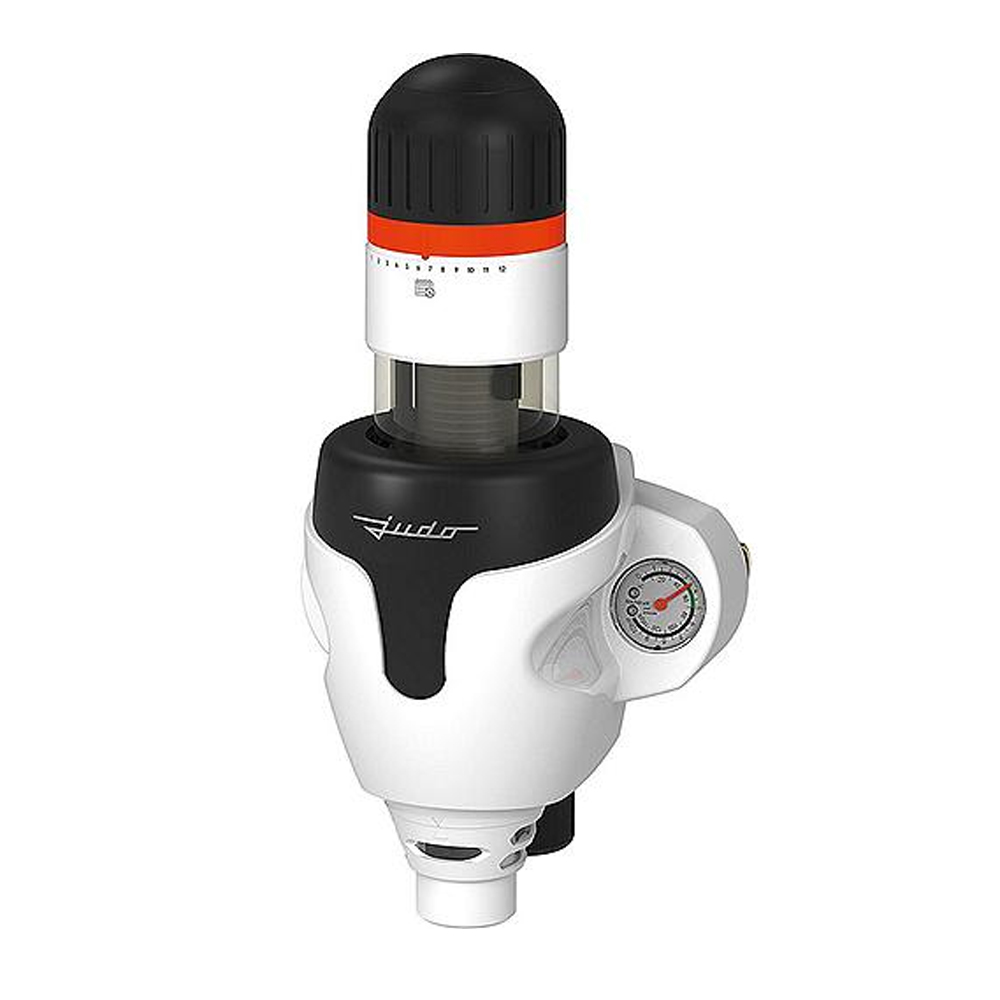

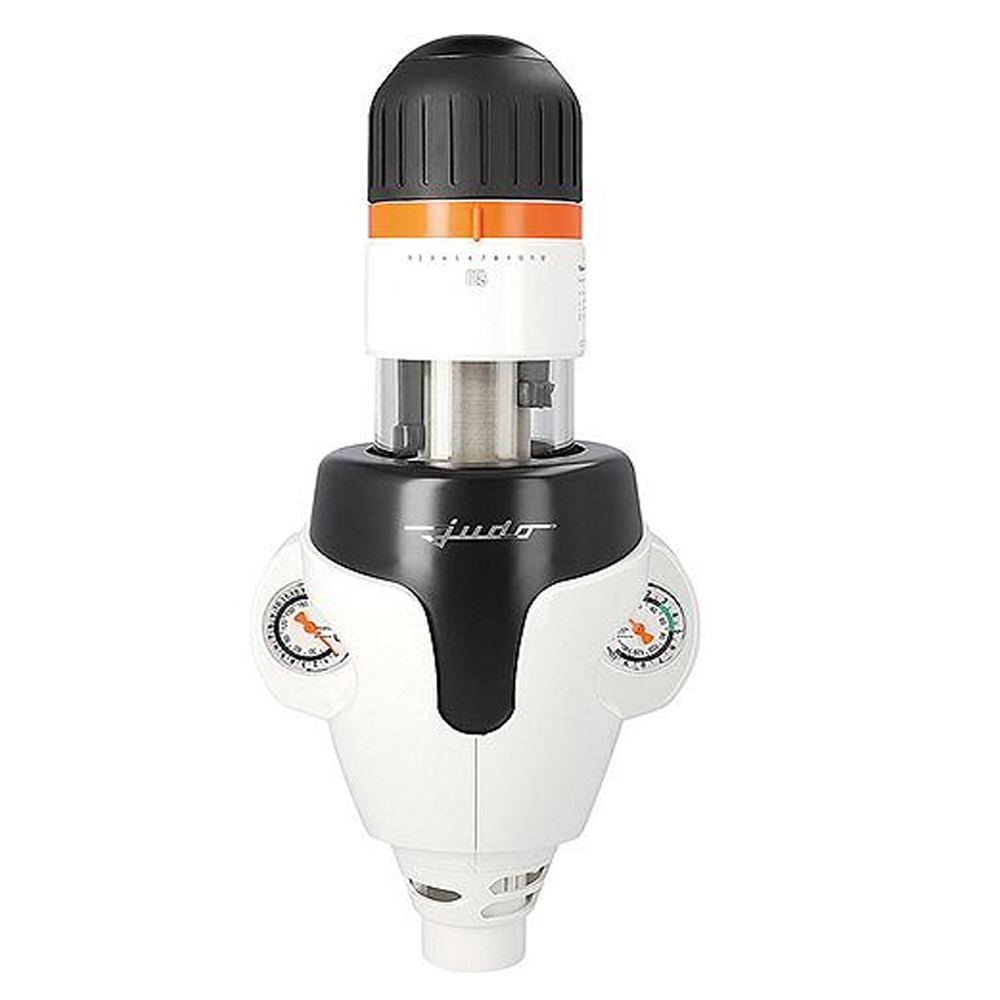

JUDO Hauswasserstation PROMI-QUICK CONNECTION DN 32 (1 1/4")
Herstellerteilenummer: 8165032
Beschreibung:

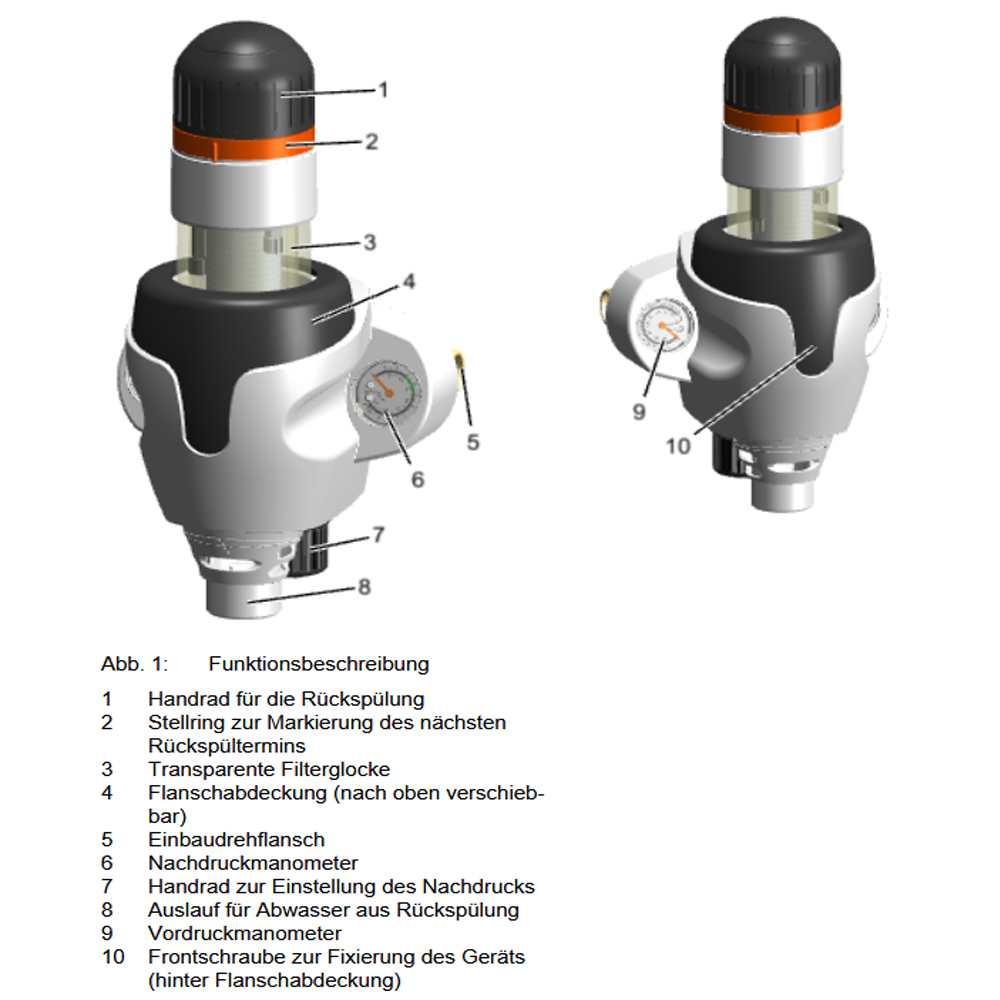

JUDO Hauswasserstation PROMI-QUICK CONNECTION JPM-QC 1 1/4'' mit patentierter Ein-Schrauben-Anschlusstechnik, nach DIN EN 13959, DIN EN 13443-1, DIN 19628 und DIN EN 1567, mit DIN-DVGW-Prüfzeichen, für Wasser bis 30 C. Zur Druckregelung und Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können. Ausführung: Filtergehäuse aus hochwertigem Kunststoff PN 16, Einbau-Drehflansch mit patentiertem Bajonettanschluss aus Messing mit Verschraubung (Gewindeanschluss nach DIN EN 10226-1) und patentierter Ein-Schrauben-Anschlusstechnik, waagerechter oder senkrechter Einbau möglich, Filtergewebe aus Edelstahl, großes Handrad zur Rückspülung des Siebeinsatzes nach dem hochwirksamen Punkt-Rotations-System für einen optimalen Keimschutz bei gleichzeitiger Reinigung des Schauglases ohne Unterbrechung der Wasserversorgung. Druckminderer und Einstellhandrad (werkseitige Nachdruckeinstellung von 4 bar), Einstellbereich des Nachdruckes von 1,5 - 6 bar *, schallschutzgeprüft Gruppe 1 ohne Auflagen, Vordruck- und Nachdruckmanometer, Rückflussverhinderer, integriertem freien Auslauf, Rückspülmonatsanzeige sowie Spülwasseranschluss (d 50 mm) nach DIN 1988 bzw. DIN EN 1717.
- Für den Einsatz bei Trinkwasser
- Mit Druckminderer, Vor- und Nachdruckmanometer
- Rückspülbar
- Handrad zur Rückspülung des Siebeinsatzes nach dem hochwirksamen Punkt-Rotations-System für einen optimalen Keimschutz bei gleichzeitiger Reinigung des Schauglases
- Eingangsdruck: Min. 1,5 bar / max. 16 bar
- Ausgangsdruck: 1,5 - 6 bar
- Betriebstemperatur: Max. +30°C
- Einbaulage: Senkrecht oder waagrecht, mit Filtertasse nach unten
- Maschenweite Filtergewebe: 0,1 mm
- Körper: Messing / Kunststoff
- Inkl. drehbarem Anschlussflansch

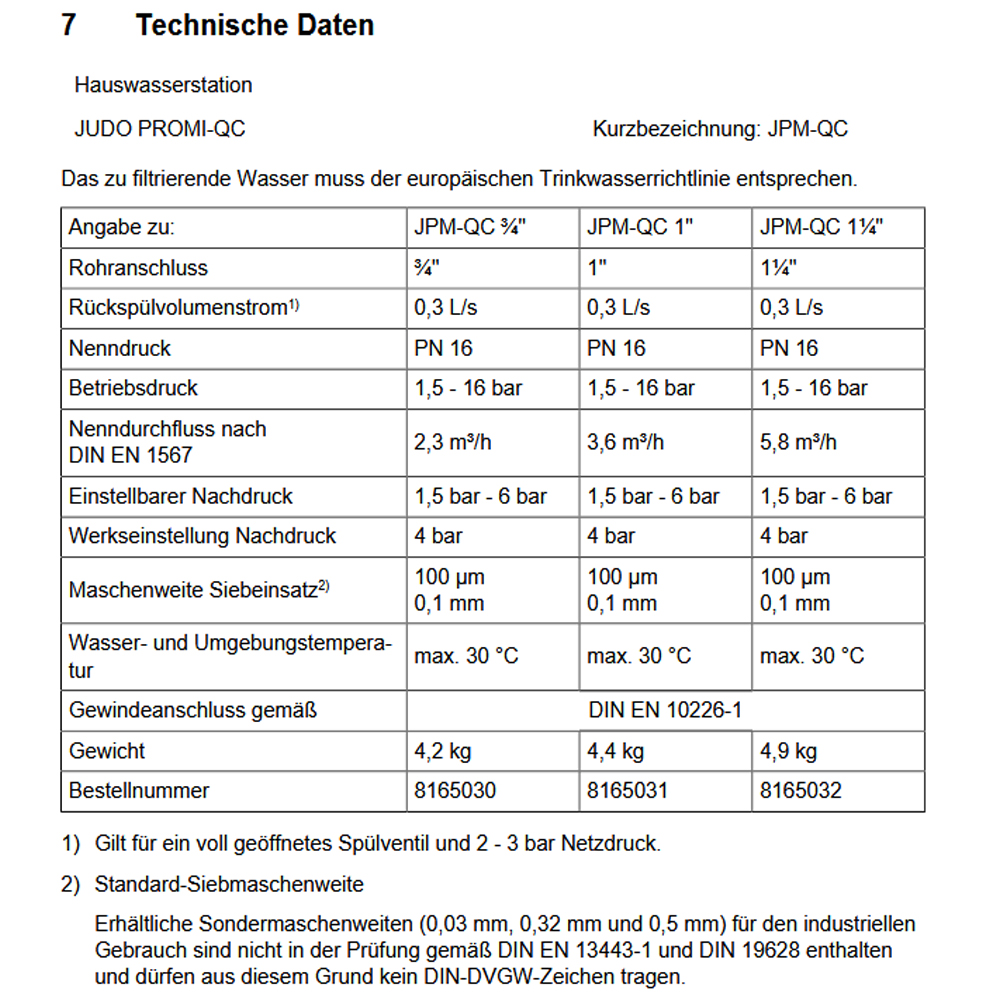

Technische Daten:
- Anschlussgröße: 1 1/4" Zoll
- Anschlüsse: Außengewinde
- Werkstoff des Gehäuses: Kunststoff
- Max. Arbeitsdruck: 16 bar
- mit Manometer: ja

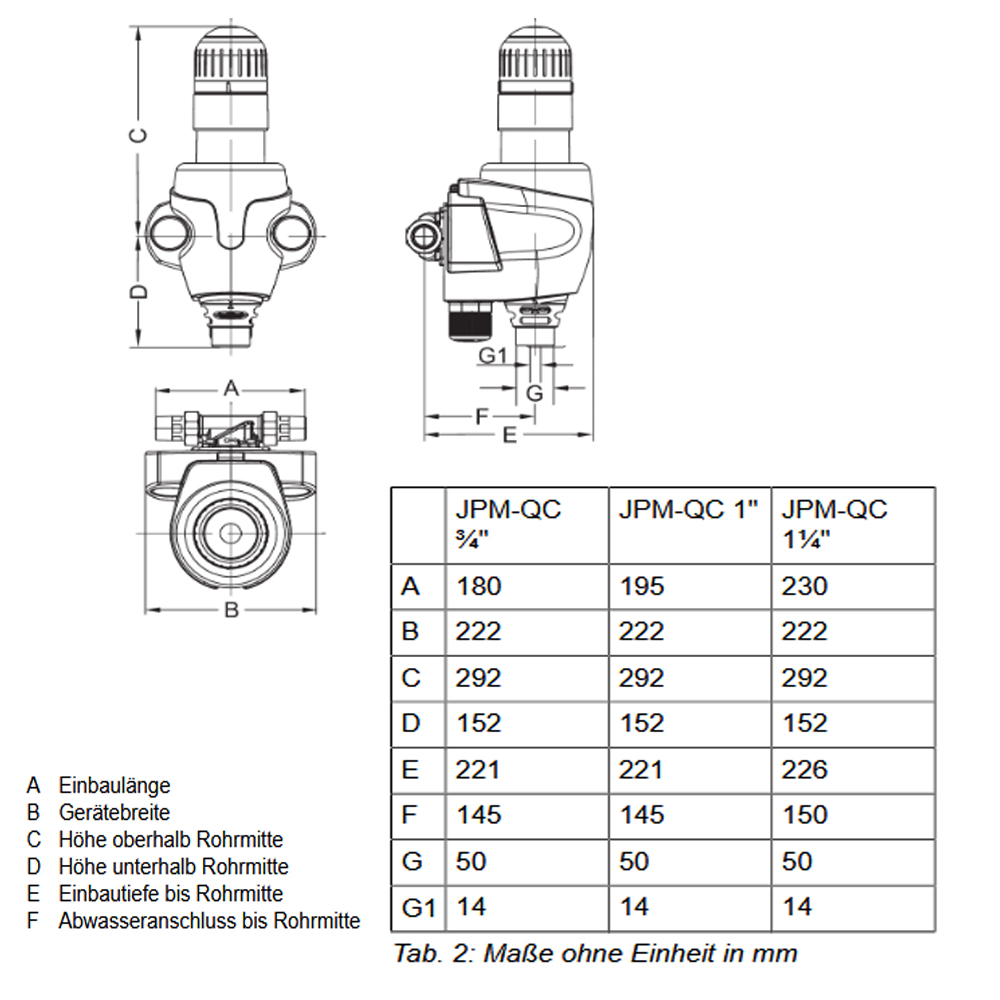

- Einbaulänge mit Verschraubungen: 230 mm
- Bauhöhe: 444 mm
- Einbaulage: horizontal/vertikal
- Filter rückspülbar: ja
- Mit Ablaßmöglichkeit (Anschluss): ja
- DVGW-Siegel: ja
- Nenndurchfluss** 5,8 m3/h
- Betriebsdruck max. 16 bar
- Betriebstemperatur max. 30 C
- Maschenweite 0,1 mm
- Baulänge 230 mm
- Modell JPM-QC 1 1/4''
* Je nach Betriebsbedingungen kann es erforderlich werden, den Nachdruck zu erhöhen (zur Anpassung des Verhältnisses von Vordruck zu Nachdruck).
** nach DIN EN 1567 für Trinkwasser bei sauberem Filter
Lieferumfang:
- JUDO Hauswasserstation PROMI-QUICK CONNECTIONDN DN 32 (1 1/4")
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
JUDO Wasseraufbereitung GmbH
Hohreuschstraße 39 – 41
71364 Winnenden
DE
Tel: 07195 6920
E-Mail: info@judo.eu
Web: www.judo.eu
