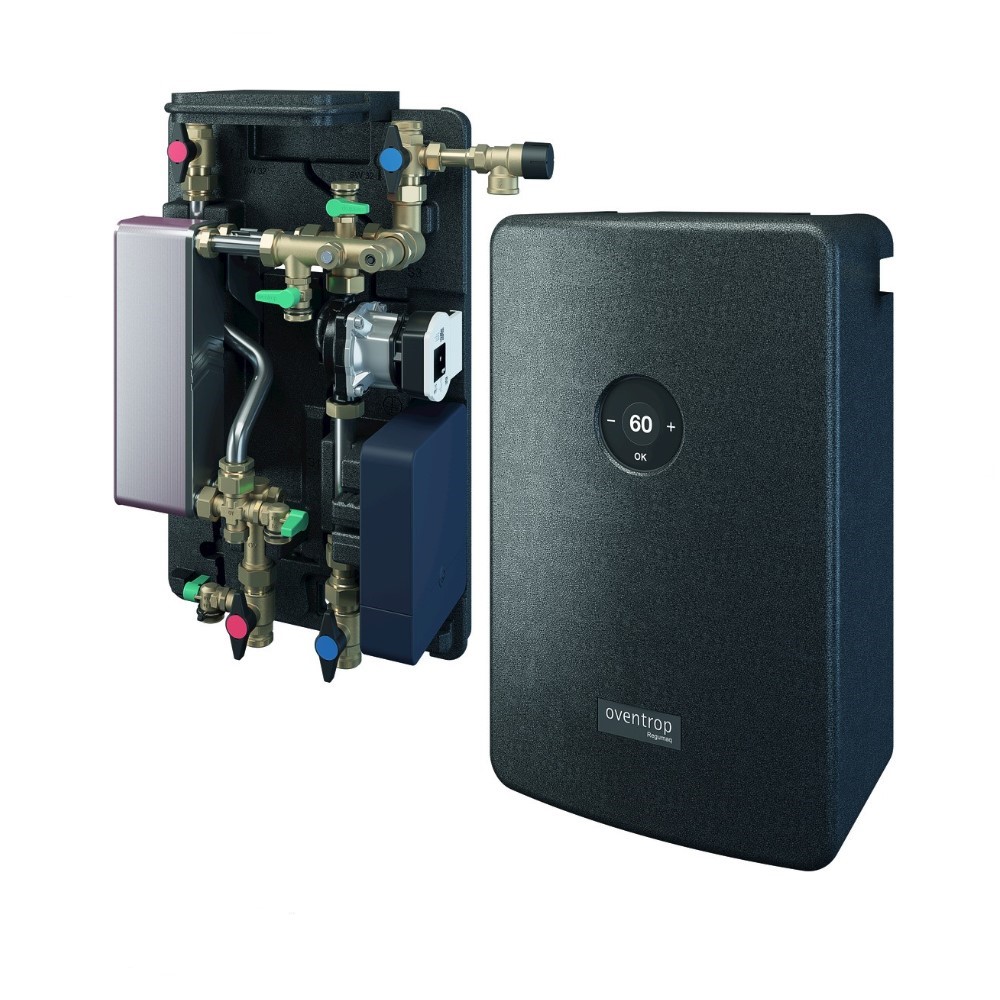

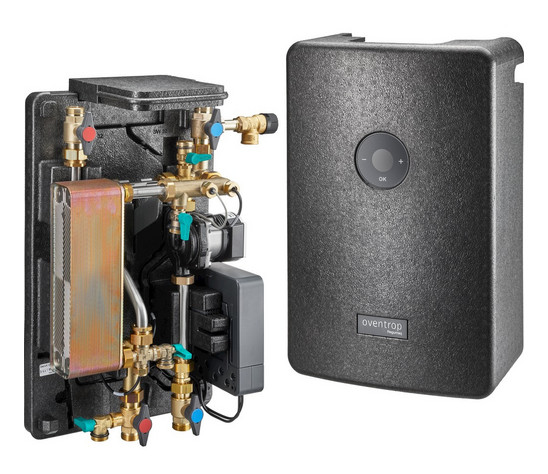

Oventrop Frischwasserstation Typ Regumaq X-45 mit HE-Pumpe
Hersteller: 1381140
Beschreibung:
Frischwasser-Station "Regumaq X-45" ist eine elektronisch geregelte
Armaturengruppe mit Wärmeubertrager zur hygienischen Trinkwassererwärmung nach
dem Durchlaufprinzip. Trinkwasserkreis und Speicherkreis sind systembedingt
dadurch getrennt, dass die zusammengesetzten wellenförmig profilierten Platten
des Wärmeubertragers jeweils abwechselnd von aufzuwärmenden und wärmeabgebenden
Medien durchströmt werden. Der Wärmeubertrager ist so ausgelegt, dass eine
turbulente Strömung entsteht. Dies fuhrt zu einem hohen Wärmeaustausch und einem
Selbstreinigungseffekt fur eine lange Lebensdauer. Die Variante mit Sealix(R)
Vollversiegelung bringt zusätzliche Sicherheit an Aufstellorten mit kritischen
Wasserverhältnissen. Die Station ist mit einer elektronischen Regelung
ausgestattet. Die Regelung besteht aus einer Reglerbox innerhalb der Station und
einem, auch bei geschlossener Wärmedämmung zugänglichen, Bedienelement mit
Touchoberfläche. Der Regler ist fur eine schnelle und einfache Inbetriebnahme
steckerfertig verkabelt. Mit dem Bedienelement ist die Reglerbox steckerlos uber
Magnetkontakte verbunden. Die Kontakte werden durch aufsetzen und abnehmen der
Oberschale geschlossen bzw. getrennt. Der Regler ist mit insgesamt 5
programmierbaren Relais ausgestattet. An die Relais können Verbraucher (z.B.
Pumpen, Ventile oder ähnliches) angeschlossen werden. Sensoren erfassen den
aktuellen Volumenstrom und die Temperatur im Trinkwasserkreis und im
Speicherkreis. Der Regler errechnet daraus die zur Erreichung der gewunschten
Trinkwassertemperatur erforderliche Pumpendrehzahl. Das Trinkwasser wird in dem
Moment erwärmt in dem es benötigt wird. Die Bevorratung von heißem Trinkwasser
ist beim Einsatz dieser Station nicht erforderlich. Da kein warmes Trinkwasser
bevorratet wird, ist die Gefahr der Bildung von Legionellen systembedingt
minimiert. Durch die bedarfsgerechte Bereitstellung von heißem Trinkwasser
werden insbesondere bei geringem Trinkwasserverbrauch Bereitschaftswärmeverluste
vermieden. Sie schonen die Umwelt und sparen Heizkosten, ohne auf den gewohnten
Komfort verzichten zu mussen
Technische Daten:
- Schüttleistung: 1 - 45 l/min., abhängig von eingestellter
Trinkwassertemperatur und vorhandener Pufferwassertemperatur
- Anschlüsse: G 1 flachdichtend für Anschluss an den Puffer- und
Trinkwasserkreis
- interne Verschraubung alle G 3/4 und G 1 flachdichtend
Trinkwasserkreis:
- 2 Absperrkugelhähne
- Volumenstromsensor -
- Sicherheitsventil 10 bar
- 2 elektronische Widerstandsthermometer
- 2 KFE-Hähne
Pufferkreis:
- 2 Absperrkugelhähne
- elektronisches Widerstandsthermometer
- 2 KFE-Hähne
- Sperrventil
- Umwälzpumpe Wilo PARA 15-130/8-75/LIN-9
- Breite: 400 mm
- Höhe: 625 mm
- Tiefe: 240 mm
- Reglerfunktion:
Regelung der Trinkwarmwassertemperatur
Regelung der Zirkulation (thermisch oder Dauerbetrieb)
Pumpenblockierschutz
WEEE-Reg.-Nr.: DE 58807514
