Buderus
Logaplus-Paket B22 Holzvergaser - Herz firestar Lambda 30 kW , Zubehör -
ohne Pelletflansch
Artikelnummer: 7739605818
Beschreibung:

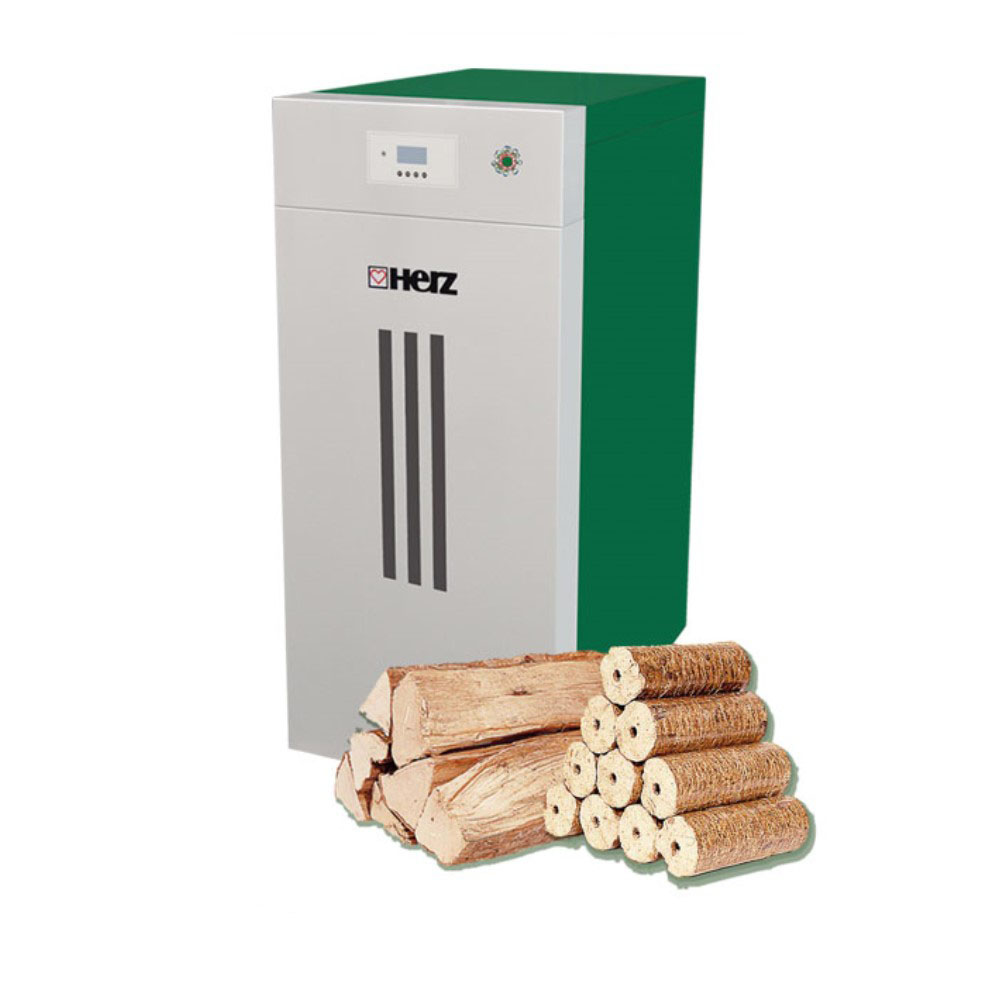

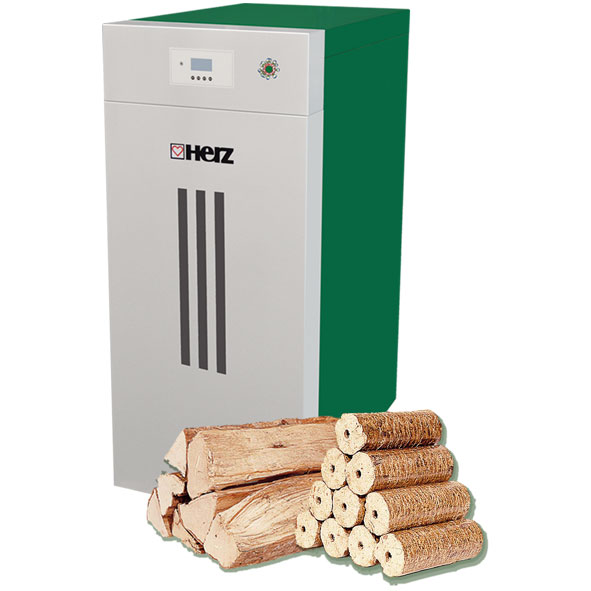

Holzvergaserkessel Herz "firestar 30 Lambda" inklusive Sicherheitswärmetau-
scher Leistungsbereich: 14,3 - 30 kW. Spezialkessel für Stückholzfeuerung mit
integriertem Saugzugventilator. Kessel aus Spezial Stahlblech (S235JRG2 nach
EN10025) geschweißt und druckgeprüft, Isolierung 80 mm. Verkleidung ist komplett

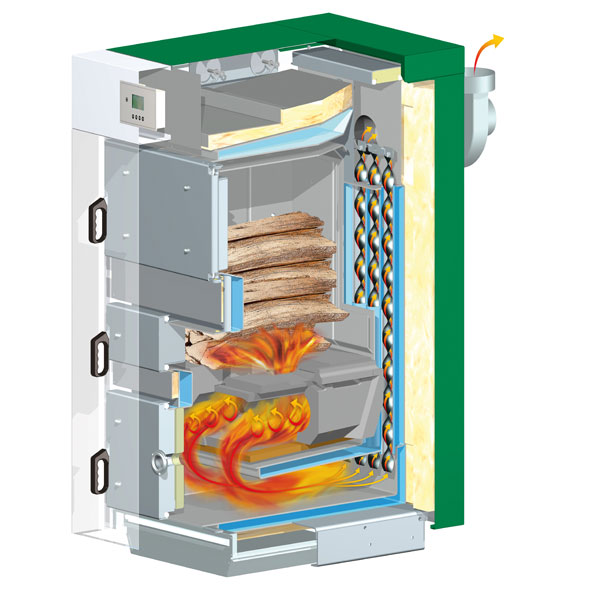

montiert. Optimale Verbrennung durch die doppelte Wirbelbrennkammer. Bequeme
Befüllung durch vorne liegende Füllschachttüre. Brennkammer (Aschen- türe)
vorne. Türanschläge sind vor Ort umbaubar. Serienausstattung: Elektronische
Regelung, Saugzugventilator (dreh- zahlgeregelt) WÄRMETAUSCHERREINIGUNG:
Automatisch Lieferung mit Reinigungsstange, Reinigungsbürste, Installations- und
Bedienungsanleitung
STEUERUNG-REGELUNG: "Herz-NanoControl" ist eine einfache, intelligente
Regelung zur Visualisierung und Regelung von au- tomatisierten Prozessen in den
Holzvergaser-Heizsystemen "firestar". Sie in- formiert den Betreiber ständig
über den Betriebszustand der Anlage. Eine Tastatur, bestehend aus 4 Tasten,
dient der Eingabe von Prozessdaten und Parametern. Die Ausgabe erfolgt auf einem
Grafikdisplay. Auf der Rückseite der Regelung be- finden sich alle
Schnittstellen und Anschlüsse z. Ansteuerung des Heizkessels. Sie sind an die
Anforderungen des Kes- sels speziell angepasst. Die Regelung ist eine
eigenständige Verfahrenstechnikregelung. Über die Erweiterungsplatine werden
sowohl die Primär- als auch die Sekundärluftklappe in Abhängigkeit des
Restsauerstoffes (Lambdasondenregelung) angesteuert. Ebenfalls ist es möglich,
über die Erweiterungsplatine einen Pufferspeicher und eine Rücklaufanhebe- pumpe
mit Motormischer anzusteuern.

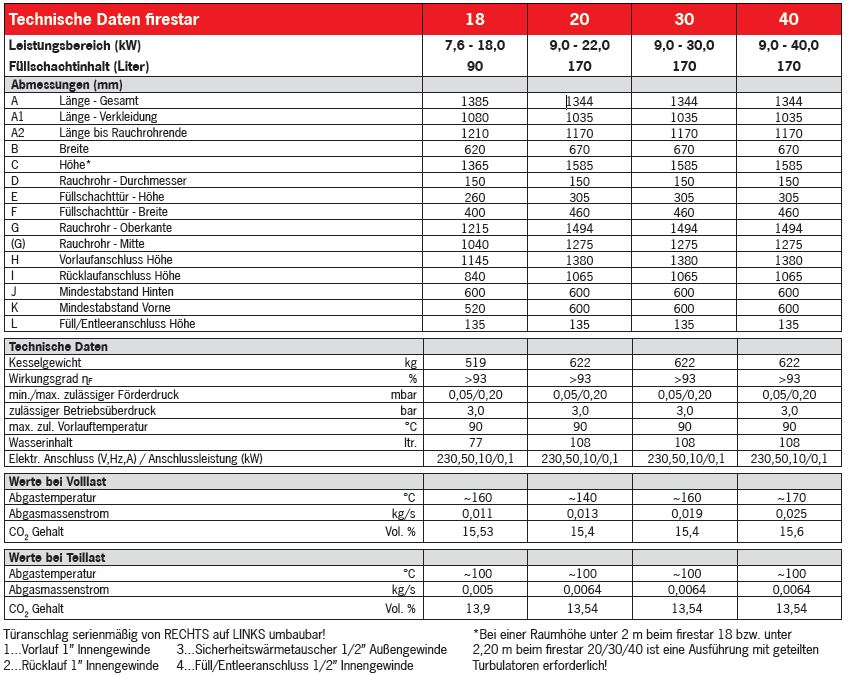

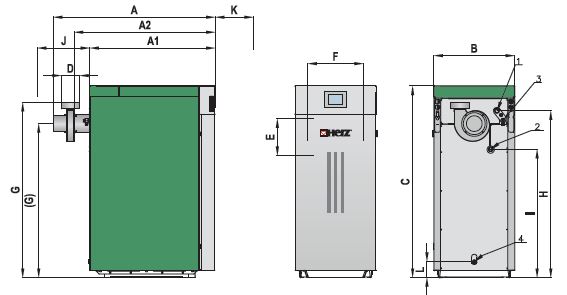

Technische Daten:
-
Länge: 1385 mm
-
Breite: 670 mm
-
Höhe: 1590 mm
-
Rauchrohrdurchmesser: 150 mm
-
Vorlaufanschlusshöhe: 1380 mm
-
Rücklaufanschlusshöhe: 1065 mm
-
Kesselgewicht: 612 kg
-
Füllschachtinhalt: 170 Liter
-
Förderdruck min/max: 5/10 Pa
-
Zulässiger Betriebsüberdruck: 3,0 bar
-
Zulässige Vorlauftemperatur: 90 C
-
Wasserinhalt: 106 Liter
-
Elektrischer Anschluss: 230 V / 50 Hz
-
Abgastemperatur Volllast: 125 C
-
Abgastemperatur Teillast: 62 C
-
Abgasmassenstrom Volllast: 0,023 kg/s
-
Abgasmassenstrom Teillast: 0,011 kg/s
-
CO2-Gehalt Volllast: 13,9 %
-
CO2-Gehalt Teillast: 13,6 %
-
Heizwasserqualität entsprechend ÖNORM H 5195 bzw. EN 12828 bzw. VDI 2034.
- Hersteller: K030300-305
Lieferumfang:
- HERZ "firestar 30 Lambda" inklusive Sicherheitswärmetauscher
Leistungsbereich: 14,3 - 30,0 kW
- HERZ Rücklaufanhebegruppe bis 35 kW, bestehend aus: - Dreiwegemischer 1"
mit Motorantrieb - WILO Umwälzpumpe Yonos Para 25/6 - Absperrungen Die
Lieferung erfolgt lose verpackt in einer Schachtel inkl. Montageanleitung.
- K+W Zugbegrenzer ZUK 150 - K+W Rohrfutter für Schornsteinmontage F150
- Logafix Ausdehnungsgefäß blau, Betriebsüberdruck 3 bar, 35 L / 1,5 bar
- Logafix Kappenventil MS 3/4" x 3/4"
- Therm. Ablaufsicherung TS 130, 3/4" A Tauchhülse DN15, 142 mm lang
Kapillarrohr 1300 mm lang
- KKesselsicherheitsgruppe 1"
Hinweise:
Erstinbetriebnahme Die Erstinbetriebnahme Herz firestar ist durch den Herz
Kundendienst durchzuführen. Bitte beachten Sie bei der Installation und dem
Betrieb des Festbrennstoffkessels folgende Vorgaben:
- Anschluss an ein nach EN 13384-1 berechnetes und für
Festbrennstoffkessel geeignetes feuchteunempfindliches Abgassystem
- Installation einer funktionsfähigen Nebenlufteinrichtung (Zugbegrenzer)
und Einstellung auf den max. Förderdruck (siehe technische Daten)
- Einhaltung der Mindest-Rücklauf- und Mindest-Kesselwassertemperatur
durch Einsatz einer empfohlenen Rücklauftemperaturanhebung
- Installation eines Pufferspeichers mit einem Mindestvolumen von 55 Liter
je kW Kessel-Nennleistung (Pflichtvorgabe der 1.BImSchV)
- Verwendung einer von Buderus empfohlenen Hydraulik (siehe technische
Unter- lagen)
- Verwendung von den Vorgaben entsprechendem Brennstoff
- Einhaltung der Mindest-Raumhöhe
- Anschluss einer thermische Ablaufsicherung an die öffentliche
Trinkwasserversorgung
