Reflex Heizung Druckausdehnungsgefäß Typ "N" Membran Ausdehnungsgefäß bis 1000 L

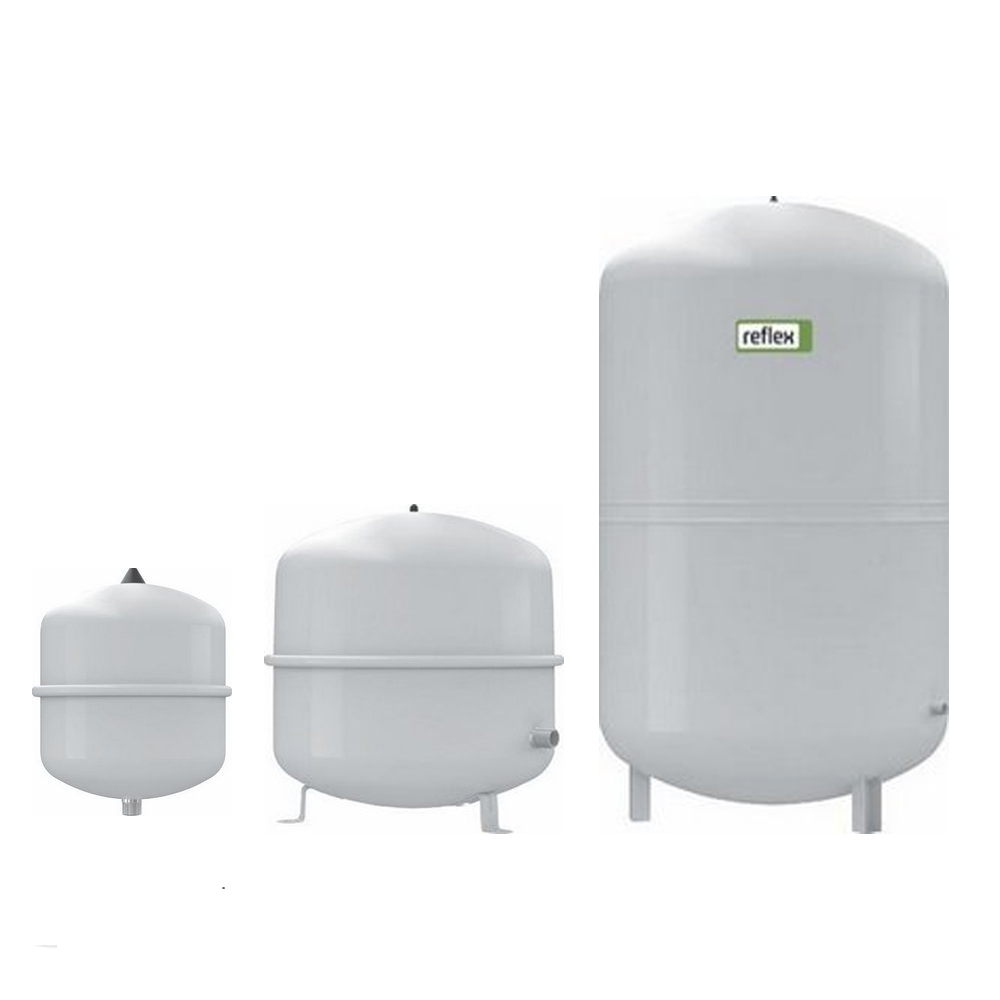

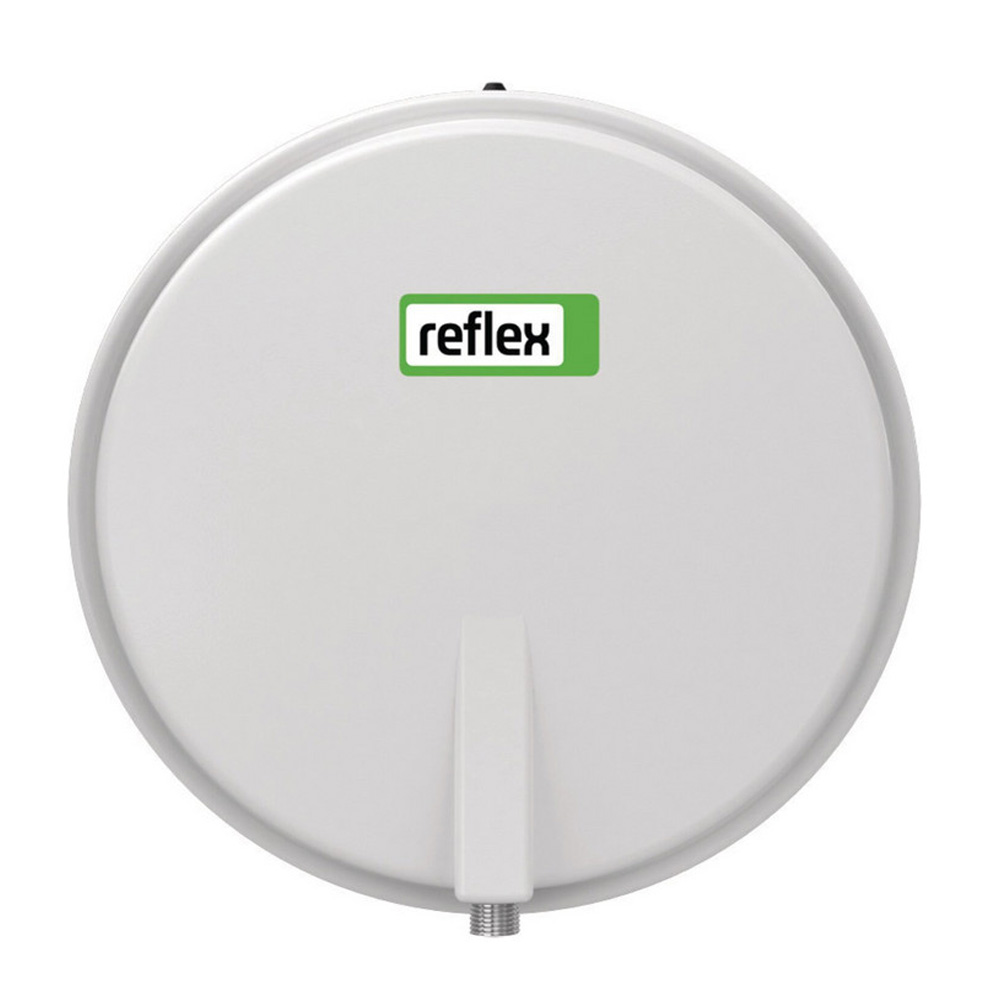

Reflex "N" Membran-Druckausdehnungsgefäß für Heizung 8 - 1000 Liter
Beschreibung:
Reflex "N" Membranausdehnungsgefäß für geschlossene Heizungs- und Kühlwasseranlagen, gebaut nach DIN EN 13831. Zulassung gemäß Richtlinie für Druckgeräte 97/23/EG
Dieser Wärmekörper empfiehlt sich für alle, die Ihren Raum mit einem absoluten Highlight ausstatten möchten. Der hochwertige und formschöne Design-Handtuchheizkörper Die einlagige Ausführung und das moderne Design bieten für jeden den erforderlichen Nutzen.
Eigenschaften:
- Membrane nicht tauschbar
- außen beschichtet
- ab 35 Liter Fußkonstruktion
- nicht für den waagerechten Einbau geeignet ( Durchrostungsgefahr bei Kühlwasser )
Technische Daten Reflex N8:
- Typ: N 8
- Nennvolumen: 8 l
- Nutzvolumen max: 5 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 4 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 206 mm
- Höhe: 305 mm
- Leergewicht: 1,7 kg
- Systemanschluss: R 3/4
- Farbe: grau
Technische Daten Reflex N12:
- Typ: N 12
- Nennvolumen: 12 l
- Nutzvolumen max: 10,8 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 4 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 272 mm
- Höhe: 313 mm
- Leergewicht: 2,2 kg
- Systemanschluss: R 3/4
- Farbe: grau
Technische Daten Reflex N18:
- Typ: N 18
- Nennvolumen: 18 l
- Nutzvolumen max: 16,2 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 4 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 308 mm
- Höhe: 361 mm
- Leergewicht: 2,9 kg
- Systemanschluss: R 3/4
- Farbe: grau
Technische Daten Reflex N25:
- Typ: N 25
- Nennvolumen: 25 l
- Nutzvolumen max: 22,5 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 4 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 308 mm
- Höhe: 481 mm
- Leergewicht: 3,58 kg
- Systemanschluss: R 3/4
- Farbe: grau
Technische Daten Reflex N35:
- Typ: N 35
- Nennvolumen: 35 l
- Nutzvolumen max: 31,5 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 4 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 376 mm
- Höhe: 465 mm
- Leergewicht: 5,02 kg
- Systemanschluss: R 3/4
- Farbe: grau
Technische Daten Reflex N50:
- Typ: N 50
- Nennvolumen: 50 l
- Nutzvolumen max: 45 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 441 mm
- Höhe: 496 mm
- Leergewicht: 9,6 kg
- Systemanschluss: R 3/4
- Farbe: grau
Technische Daten Reflex N80:
- Typ: N 80
- Nennvolumen: 80 l
- Nutzvolumen max: 72 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 512 mm
- Höhe: 566 mm
- Leergewicht: 13,28 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N100:
- Typ: N 100
- Nennvolumen: 100 l
- Nutzvolumen max: 90 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 512 mm
- Höhe: 673 mm
- Leergewicht: 15,84 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N140:
- Typ: N 140
- Nennvolumen: 140 l
- Nutzvolumen max: 126 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 512 mm
- Höhe: 892 mm
- Leergewicht: 19,9 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N200:
- Typ: N 200
- Nennvolumen: 200 l
- Nutzvolumen max: 180 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 634 mm
- Höhe: 758 mm
- Leergewicht: 23,08 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N250:
- Typ: N 250
- Nennvolumen: 250 l
- Nutzvolumen max: 225 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 634 mm
- Höhe: 888 mm
- Leergewicht: 24,70 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N300:
- Typ: N 300
- Nennvolumen: 300 l
- Nutzvolumen max: 270 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 634 mm
- Höhe: 1092 mm
- Leergewicht: 27,00 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N400:
- Typ: N 400
- Nennvolumen: 400 l
- Nutzvolumen max: 360 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 740 mm
- Höhe: 1102 mm
- Leergewicht: 47,00 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N500:
- Typ: N 500
- Nennvolumen: 500 l
- Nutzvolumen max: 450 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 740 mm
- Höhe: 1321 mm
- Leergewicht: 52,00 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N600:
- Typ: N 600
- Nennvolumen: 600 l
- Nutzvolumen max: 450 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 740 mm
- Höhe: 1531 mm
- Leergewicht: 66,00 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N800:
- Typ: N 800
- Nennvolumen: 800 l
- Nutzvolumen max: 450 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 740 mm
- Höhe: 1996 mm
- Leergewicht: 96,00 kg
- Systemanschluss: R 1
- Farbe: grau
Technische Daten Reflex N1000:
- Typ: N 1000
- Nennvolumen: 1000 l
- Nutzvolumen max: 450 l
- zul. Vorlauft. Vers.-Anlage: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 740 mm
- Höhe: 2406 mm
- Leergewicht: 118,00 kg
- Systemanschluss: R 1
- Farbe: grau

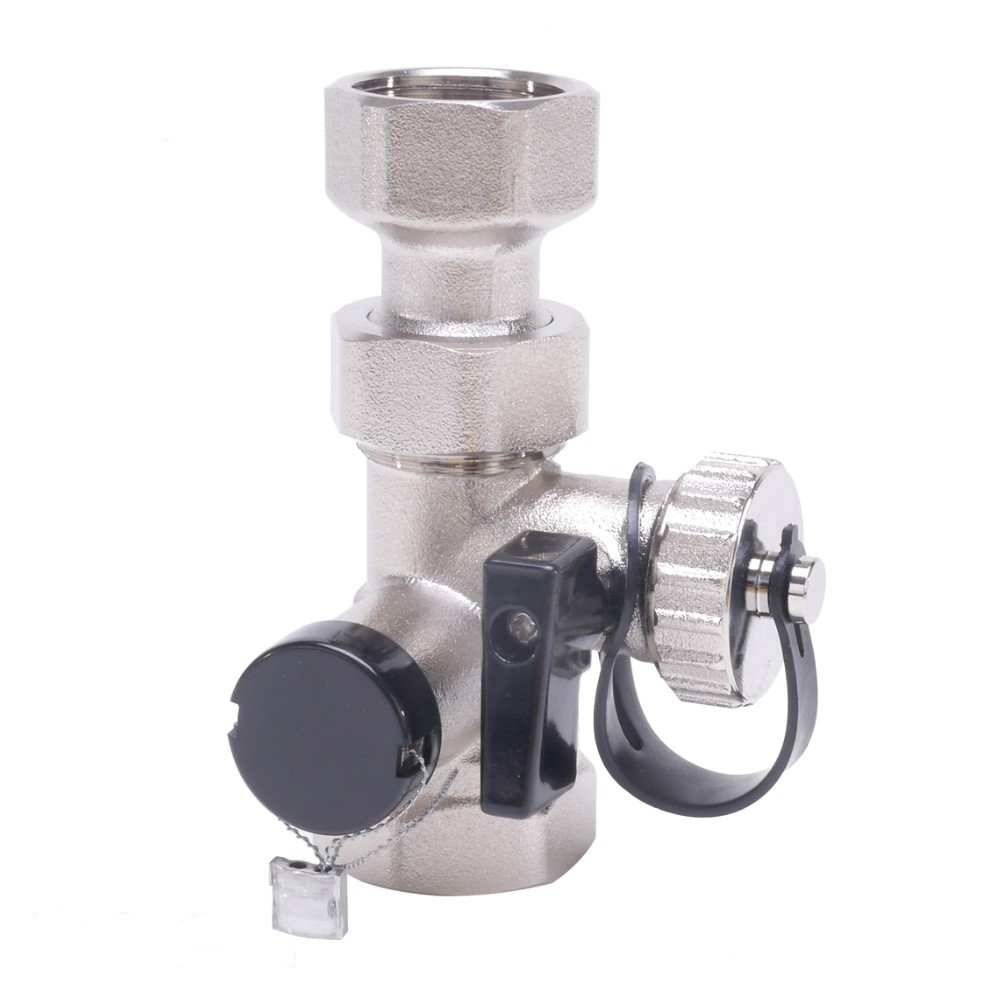

Technische Daten Logafix Kappenventil:
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
