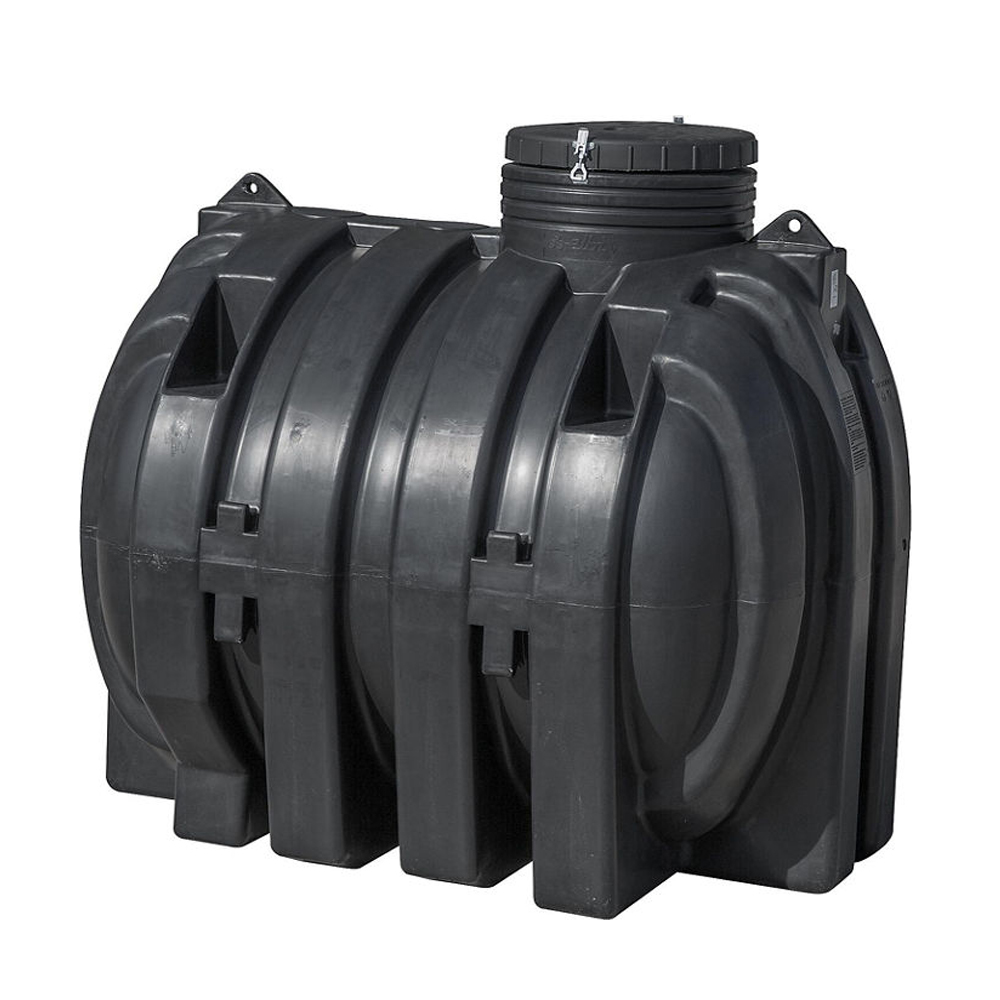

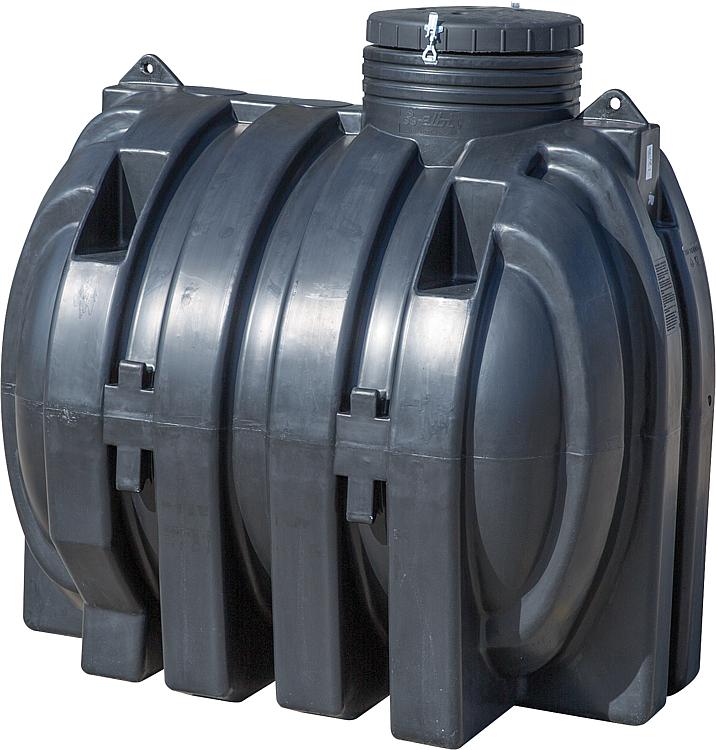

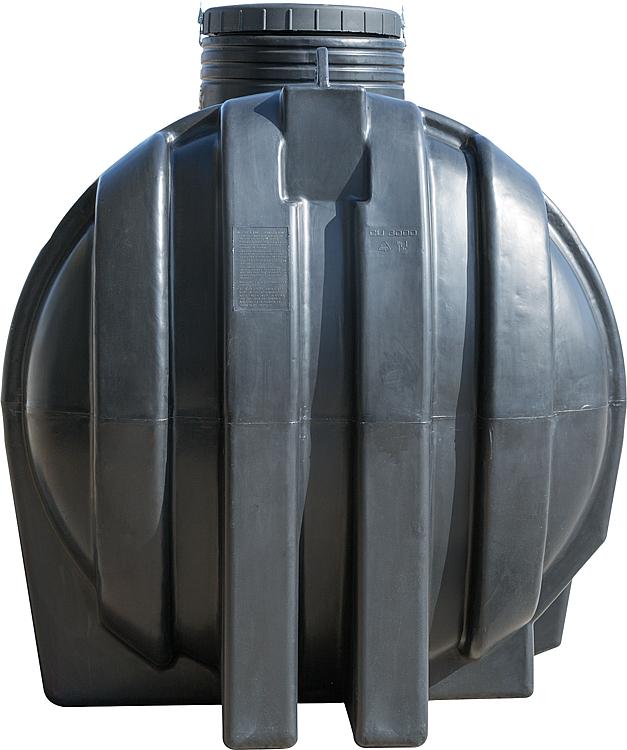

Erdspeicher Comfort 5000 Liter LxBxH: 2380 x 1860 x 2535 mm
Beschreibung:
Robuste Kunststoffzisternen
Für verschiedene Einsatzbereiche in der Regenwasssernutzung
Material: PE
Abdeckung maximale Belastung - Klasse A (begehbar)
Ideale Größen für den Ein- und Zweifamilienhausbereich
Lange Lebensdauer durch unverwüstliches, zu 100 % recyclebares Polyethylen
(PE)
Zisternen sind nicht für bindige Böden oder hohes Grundwasser geeignet

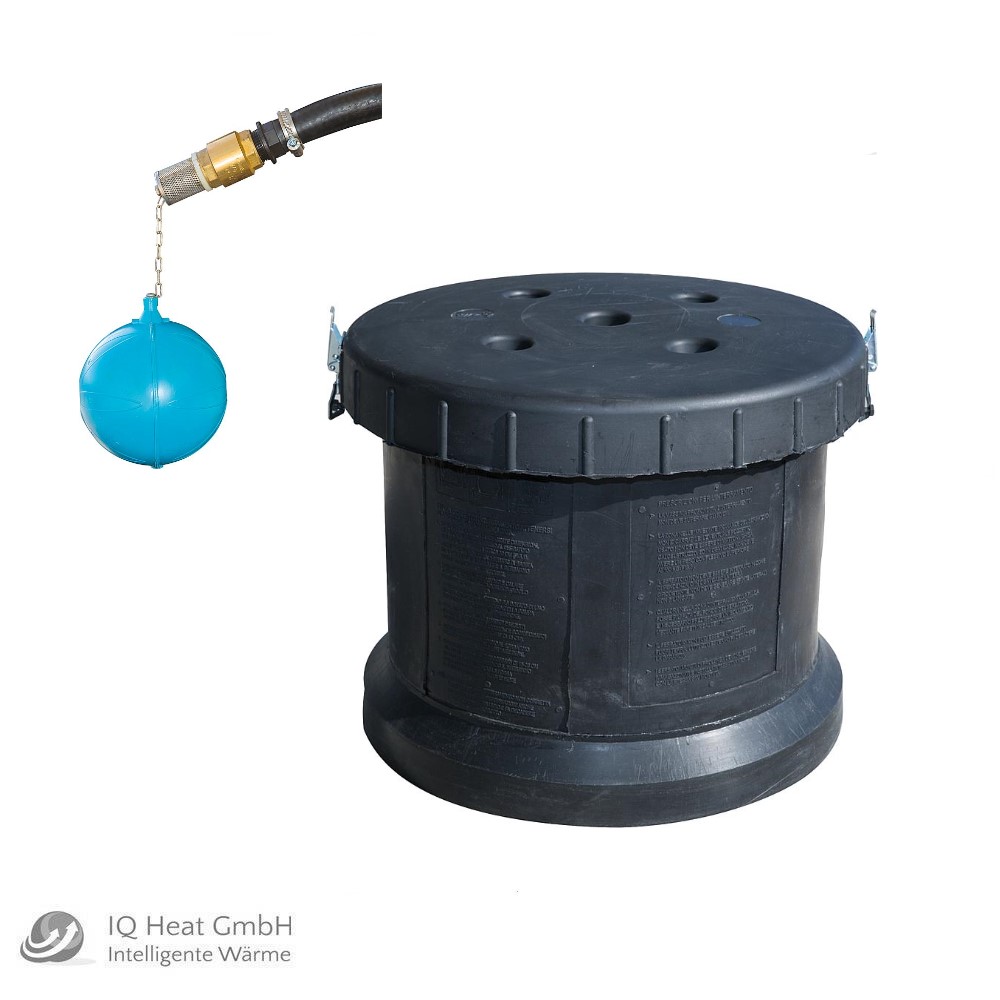

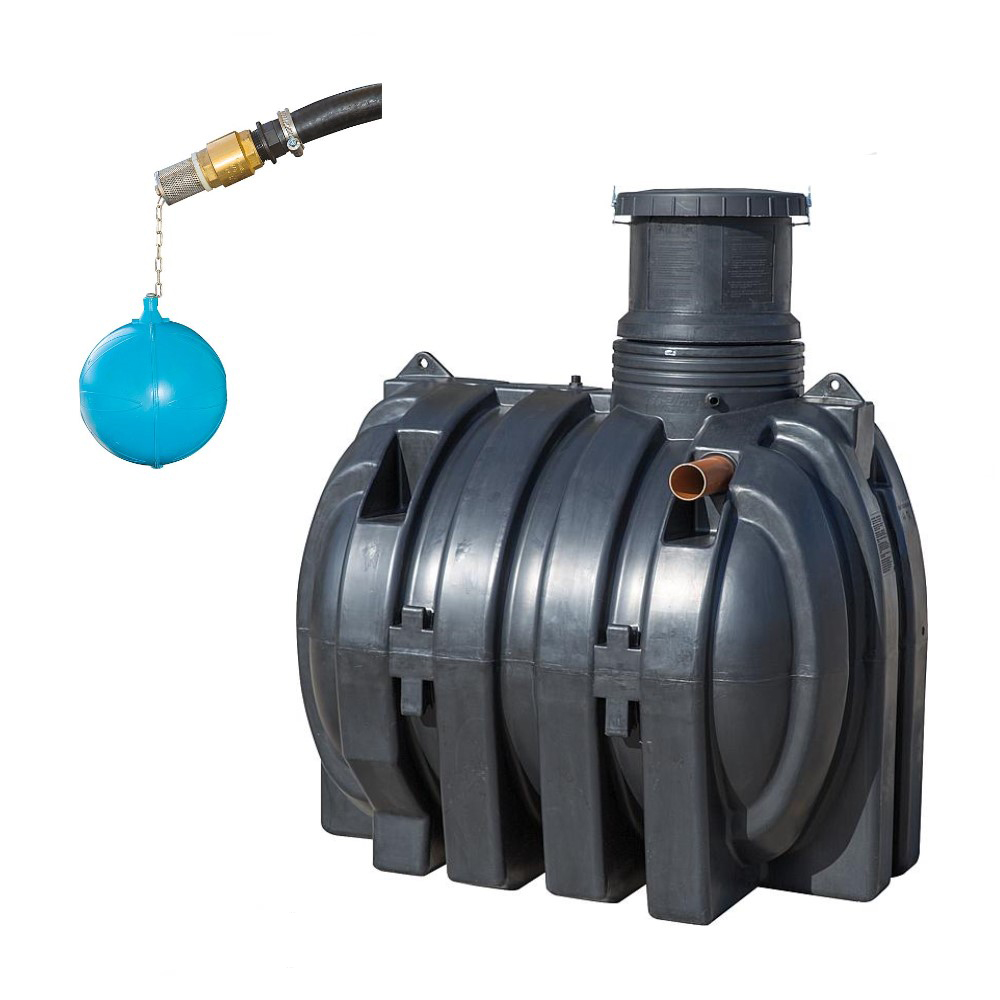

Die Comfort Zisternen sind vormontiert mit Filter, Saugleitung mit
schwimmender Entnahme und Einlaufberuhigung
Domschacht (nicht kürzbar, Geländehöhe beachten) wird mit Abdeckung Klasse A
geliefert

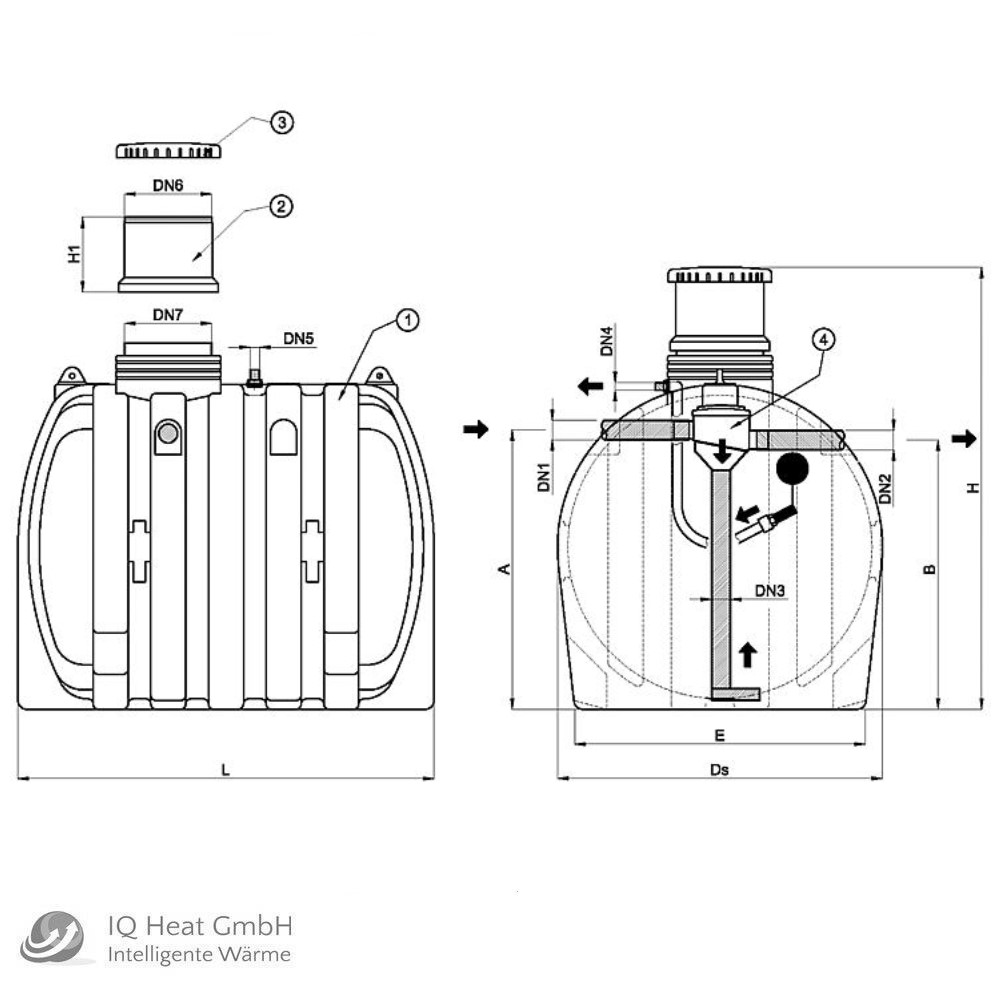

Technische Daten:
Nutzinhalt: ca. 5000 L
Länge (L): 2380 mm
Breite (Ø): 1860 mm
Höhe ohne Domschacht (H): 2150 mm
Höhe mit Domschacht (H): 2535 mm
Zulauftiefe: 1580 mm
Ablauftiefe: 1530 mm
Saugleitungsanschluss: DN 25 (1“)
Zulauf Lippendichtung: DN 110
Ablauf Lippendichtung: DN 110
Gewicht: Comfort: 198 Kg
Lieferumfang:
Erdspeicher Comfort 5000 Liter LxBxH: 2380 x 1860 x 2535 mm
Inkl. Dom und Abdeckung
Filter ohne Rückstauklappe (Edelstahl Gitter)
schwimmende Entnahme DN 25 (1“)
Einlaufberuhigung
Zu- und Ablauf vormontiert
Lieferung
Bei Rückgabe werden anfallende Kosten für Abholung und Wiedereinlagerung in
Rechnung gestellt!
Lieferung per Spedition ohne Hebebühne
Merkmale:
Prüfen und machen Sie eine vorbereitende Bewertung der hydrologischen
und morphologischen Eigenschaften des Bodens um die Kompatibilität zur
Verlegung des Tanks unter Erde zu Erkennen. Wenn im Zuge des Aushubes das
Grundwasser höher als bis zum Boden des Tanks steigt, ist eine entsprechende
Dämmung zu erstellen. Der Tank darf nicht in schrägen Gelände/Hängen
eingegraben werden und das umliegende Gelände darf keine ungleichmäßigen
lateralen Kräfte erzeugen (die auf den Tank einwirken).
1. Vorbereitung des Aushubes: Bereiten Sie eine
ausreichend große Grube vor. Zwischen Grubenrand und Tank muss rundum
mindestens 30cm Abstand eingehalten werden (bei Lehmboden muss der Abstand
mindestens 50 cm sein). Die Aushubstelle muss mindestens 1m von Gebäuden
entfernt sein. Legen Sie am Boden der Grube eine Schicht von mindestens 15cm
Sand, damit der Tank auf einer ebenen und gleichmäßigen Fläche ohne Rauheit
aufliegt. Positionieren Sie den Tank, welcher komplett leer sein muss in der
Grube.
2. Standardmäßiger Einbau und füllen Füllen Sie die
Aushubstelle in aufeinander folgenden Schichten von 15 –20 cm. Zuerst eine
Schicht Wasser in den Tank dann eine Schicht verdichteten Sand. Fahren Sie
in dieser Reihenfolge gemäß Diagramm fort. 1 Wasser –2 Sand–3 Wasser –4 Sand
usw.
3. Standardmäßiges unterirdisches Verlegen Wenn der
Tank mit Wasser gefüllt und mit Sand umfüllt ist bedecken Sie den Tank mit
der Aushuberde. Lassen Sie die Inspektionsöffnung frei.Durch die
unterirdische Verlegung wird die Fläche begehbar. Das Befahren von
Fahrzeugen aller Art ist im Umkreis von 2 m rund um die Aushubstelle
verboten. Entlüftung Führen Sie das Entlüftungsrohr über
den höchsten Punkt von etwaigen Gebäuden um Geruchsbelästigung zu vermeiden.
4. Verlegen bei Lehmboden Bereiten Sie eine ausreichend
große Grube vor, sodass mindestens 50 cm auf allen Seiten rund um den Tank
frei sind.Geben Sie auf den Grund der Grube eine Schicht Kies (Durchmesser
des Kieses ca. 10 cm) von mindestens 15 cm sodass der Tank auf einer Ebene
und gleichförmigen Basis ohne Rauigkeit steht. Fahren Sie mit der
Positionierung des Tanks, welcher vollständig leer sein muss, fort. Füllen
Sie die Aushubstelle mit aufeinanderfolgende Schichten von 15 –20 cm. Füllen
Sie zuerst den Tank mit einer Schicht Wasser dann die Grube mit einer
Schicht Kies (Durchmesser des Kieses 20 –30 mm).Fahren Sie fort wie unter
Punkt 2 beschrieben. Wir empfehlen die Installation eines Drainagesystems am
Boden der Aushubstelle. Entlüftung Führen Sie das
Entlüftungsrohr über den höchsten Punkt von etwaigen Gebäuden um
Geruchsbelästigung zu vermeiden
5. Konstruktion von Schächten Zur Installation von
Schächten oder Mannlöchern mit mehr als 50kg muss eine betonierte Platte
hergestellt werden, um das Gewicht gleichmäßig über den gesamten Tank zu
verteilen. Es ist verboten Teile zu installiere, welche eine Wartung oder
notwendigen Ausbau des Tanks behindern.
6. Unterirdisches Verlegen –Befahrbarkeit mit leichtem Gewicht
Für leichte Zufahrt planen wir ein maximales Gewicht von 12,5 t
(Klasse B125 entsprechend EN124/95)Um ELBI Tanks für unterirdische Verlegung
in Zufahrten entsprechend Klasse 125 zu installieren muss eine
selbsttragende Platte aus verstärkten Zement errichtet werden. Die Platte
muss größer als die Aufstellfläche des Tanks sein um zu vermeiden, das
Gewicht auf den Tank einwirkt. Weiteres muss zwischen Platte und Tank
mindestens 10 cm Freiraum sein. Es muss ebenfalls eine betonierte Platte
unter dem Tank hergestellt werden sowie ein 10 cm starkes Sandbett. Beide
Platten müssen vom Fachpersonal bemessen werden. Betreffend die
unterirdische Verlegung befolgen Sie die vorhergehenden Punkte 1, 2 und 3
7. Unterirdisches Verlegen –Befahrbarkeit mit schwerem Gewicht
Für schwere Einfahrt planen wir ein maximales Gewicht von 40 t
(Klasse B400 entsprechend EN124/95)Um ELBI Tanks für unterirdische Verlegung
in Zufahrten entsprechend Klasse B400 zu installieren muss eine verstärkte
betonierte Ausschalung und eine selbsttragende Platte aus verstärkten Zement
werden. Die Platte muss größer als die Aufstellfläche des Tanks sein um zu
vermeiden, das Gewicht auf den Tank einwirkt. Stellen Sie sicher, dass das
Gewicht von der Ausschalung getragen wird. Weiteres muss zwischen Platte und
Tank mindestens 10 cm Freiraum sein. Es empfiehlt sich unter dem Tank ein
10cm starkes Sandbett zu legen. Sowohl Schalung als auch Platte müssen vom
Fachpersonal bemessen werden. Betreffend die unterirdische Verlegung
befolgen Sie die vorhergehenden Punkte 1, 2, und 3.
