Roth 2-fach Kunststoff Heizkreisverteiler mit Durchflussanzeige G1" Kunststoffverteiler
| Art.Nr.: |
183173898
|
| Herst.Nr.: |
1135008007
|
| EAN: | 4037115055898 |
| Lieferzeit: |
ca. 2-3 Wochen |
86,77 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Roth 2-fach Kunststoff Heizkreisverteiler
Hersteller: 1135008007

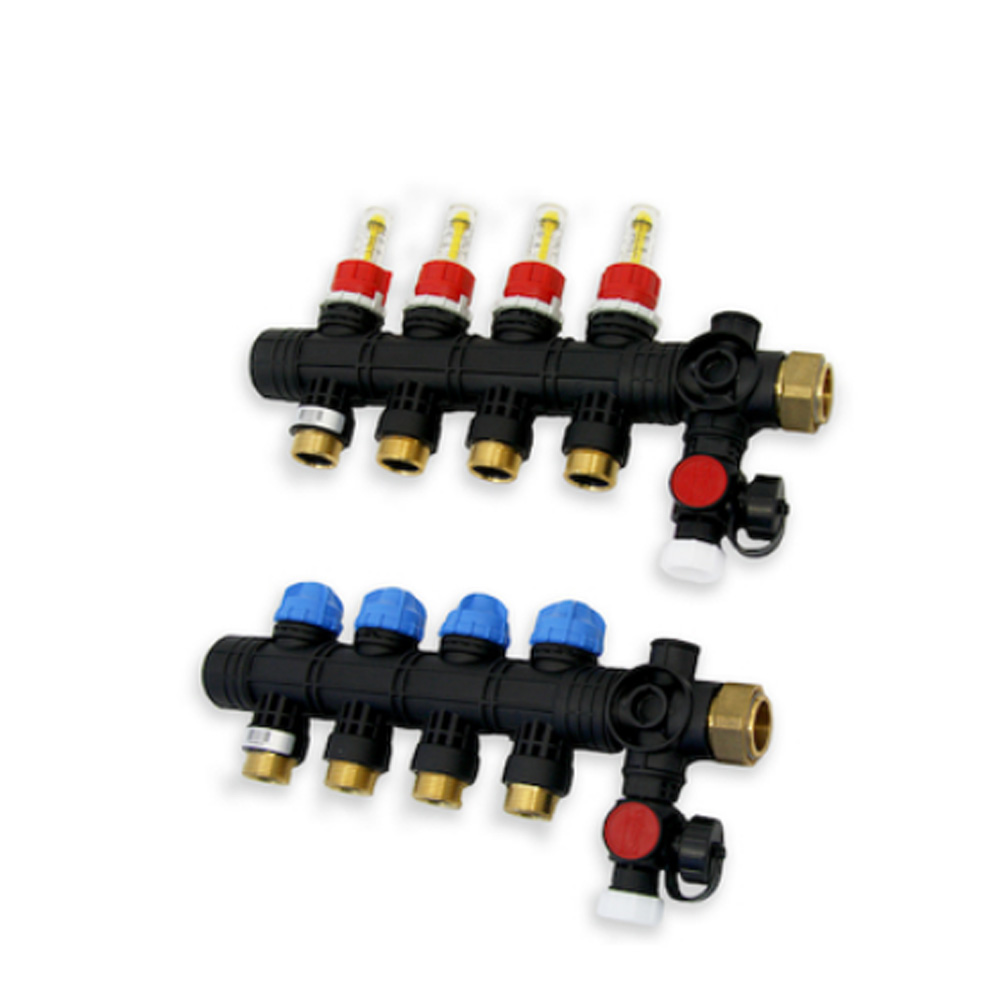

>>>>Achtung: Abbildung ähnlich!!!<<<
Beschreibung:
Die Roth Kunststoffverteiler sind aus Segmenten in den Größen 2-12 aufgebaut.
Die einzelnen Heizkreise werden mit 3/4"-Eurokonus angeschlossen.
Vorlauf und Rücklauf vom Wärmeerzeuger werden mit Überwurfmutter G1" flachdichtend verbunden.
Die Heizkreisverteiler sind mit Durchflussanzeigen (0 - 4 l/min) ausgestattet.
Anschlussgewinde M 30 x 1,5 ausgeführt und ermöglichen die Montage der Roth Stellantriebe.
Der Vorlauf- und der Rücklauf können wahlweise oben oder unten auf den beiliegenden Verteilerhaltern montiert werden.

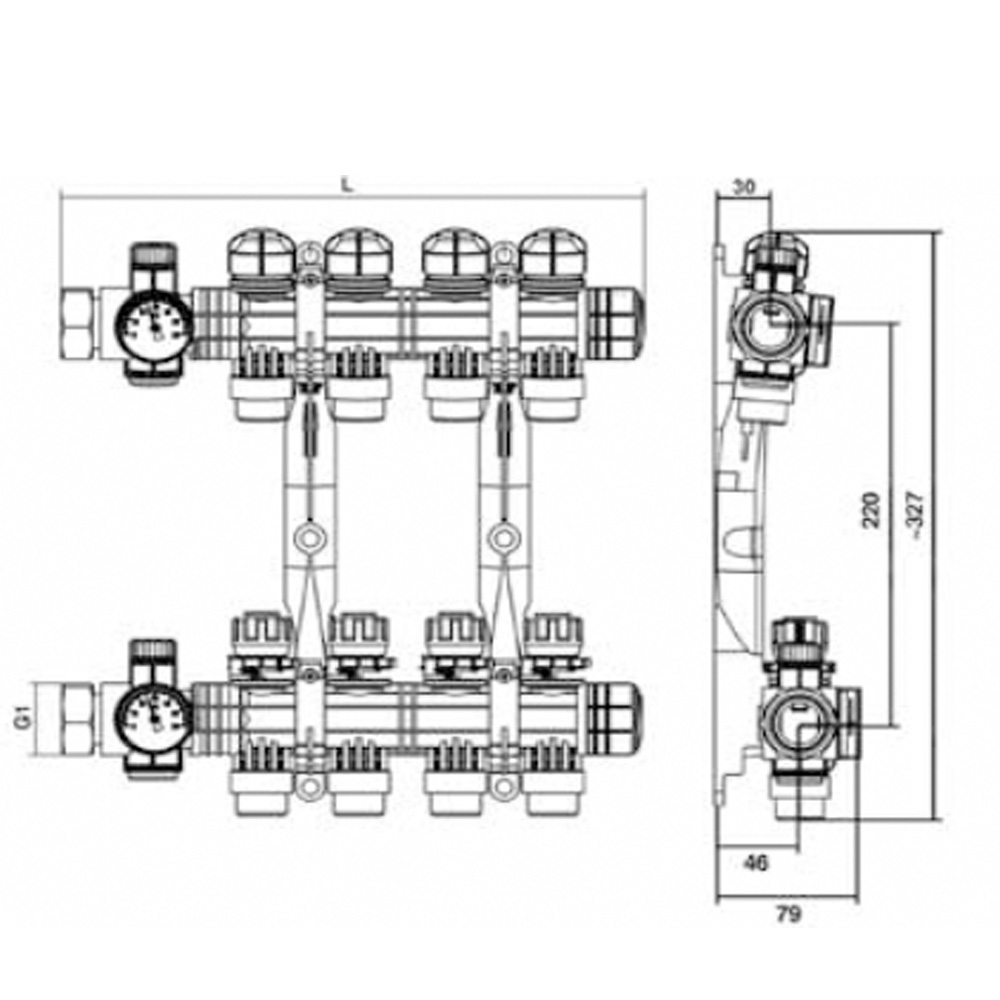

Technische Daten:
- Typ: 2-fach (2 Heizkreise)
- Länge gesamt: 202 mm
- Breite gesamt: 80 mm
- Material: glasfaserverstärktes Polyamid
- Abstand zwischen den Heizkreisen: 50 mm
- Anschluss VL/RL: G1 mit Überwurfmutter
- max. Druck: 6 bar
- max. Temperatur: 60 °C
- Ventilhub: 3 mm
- kvs-Wert Vor-/Rücklaufventil: 0,75 m3/h
- max. Wassermenge (12 HK): nach VDI 2035 (salzarm) m 3/h
- Einstellung der Durchflussmenge: mit einstellbarer und absperrbarer Durchflussanzeige, ablesbar im Schauglas
- Frostschutz: Roth FKN 28
- Für alle Roth Systemrohre 11 bis 20 mm
- Nenninnendurchmesser Zentralheizung : 1 Zoll (25)
- Erweiterbar: nein
- Gewicht: 1.8 kg
- Anzeigebereich: 0-4 l/min
- Anschlüsse der Heizkreise erfolgen mit ¾" Eurokonus
- Ventile im Rücklauf sind mit einem Anschlussgewinde M 30 x 1,5
Lieferumfang:
- Roth 2-fach Kunststoff Heizkreisverteiler estehend aus:.
- Vorlauf mit Durchflussanzeigen und KFE-Hahn mit Entlüftung.
- Rücklauf mit Hubventilen passend für die Roth Stellantriebe und KFE-Hahn mit Entlüftung - 2 Verteilerhalter
- Befestigungsmaterial und Drucksachen.
Hinweis:
Roth Klemmverschraubungen und Roth Pressverschraubungen sind nicht im Lieferumfang des Verteilers enthalten und müssen separat bestellt werden.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
ROTH INDUSTRIES GMBH & CO. KG
Am Seerain
35232 Dautphetal
DE
Tel: (+49) 6466/922-0
E-Mail: service@roth-industries.com
