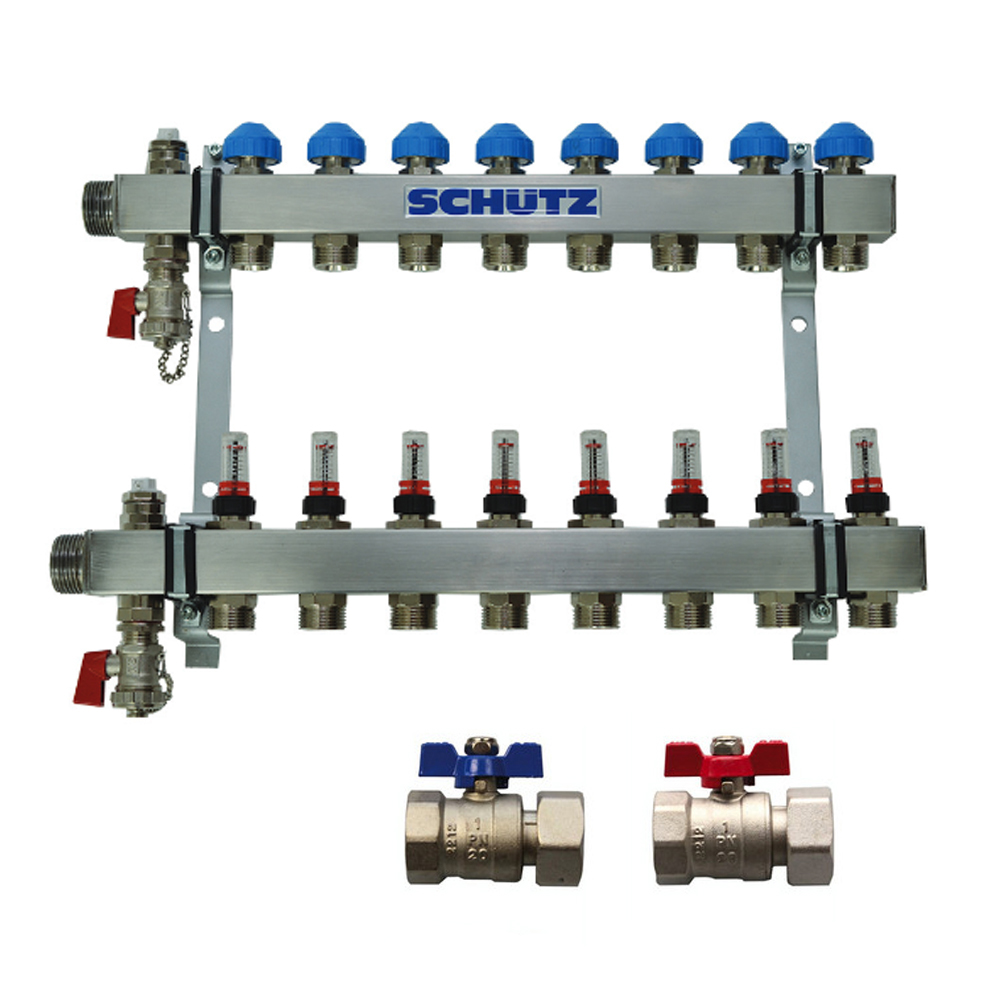

Schütz Heizkreisverteiler 9 HK / 520 mm + Konsole + Kugelhahnset
Schütz Heizkreisverteiler Komfort 90-3 aus Edelstahl inkl. Konsolenset / optional Kugelhahnset
Alle Komponenten des SCHÜTZ FBH Heizkreisverteilers sind optimal aufeinander abgestimmt, setzen den Systemgedanken in Verbindung mit den Verteilerschränken konsequent fort und sind einsetzbar für Flächenheiz- undKühlsysteme. Aus den kompakten Abmessungen und der vertikal versetzten Anordnung von Vor- und Rücklauf der einzelnen Heizkreise resultiert die geringe Bautiefe der montagefreundlichen FBH-Heizkreisverteiler Typ 90-3.
Produkteigenschaften:
- Verteilerstämme aus Edelstahl
- Montagefreundliche, flachdichtende Anschlusstechnik
- Verteiler mit einseitigem 1“ Außengewinde für Systemanschluss, wahlweise rechts/links oder wechselseitig.
- Entleerungs- und Entlüftungsarmatur in den Verteilerstämmen integriert.
- Patentierte Entlüftung
- Hydraulisch günstige Abmessungen (35x35x1,5 mm), 2-14K
- Spezielle Verdrehsicherung der Eurokonusverschraubung
- Produktentwicklung aus dem Hause SCHÜTZ
- Einfacher Einbau im 90 mm Kasten möglich
Technische Daten:
- Vorlaufverteiler DN25
- Rücklaufverteiler DN25
- integrierte, absperrbare Durchflussanzeiger 0,1 - 5 Ltr./min
- integrierte, absperrbare Feinventile für Heizmittelstromeinstellung
- Handradschutzkappe und Adaptergewinde für Stellantriebmontage
- montagefreundliche, flachdichtende Anschlusstechnik
- Verteiler mit einseitigem 1“ Außengewinde für Systemanschluss, wahlweise rechts/links oder wechselseitig
- Entleerungs- und Entlüftungsarmatur in den Verteilerstämmen integriert
Lieferumfang:
- Schütz Heizkreisverteiler Edelstahl Komfort 30-3
- Konsolenset 5004824
- optional mit Kugelhahnset
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
