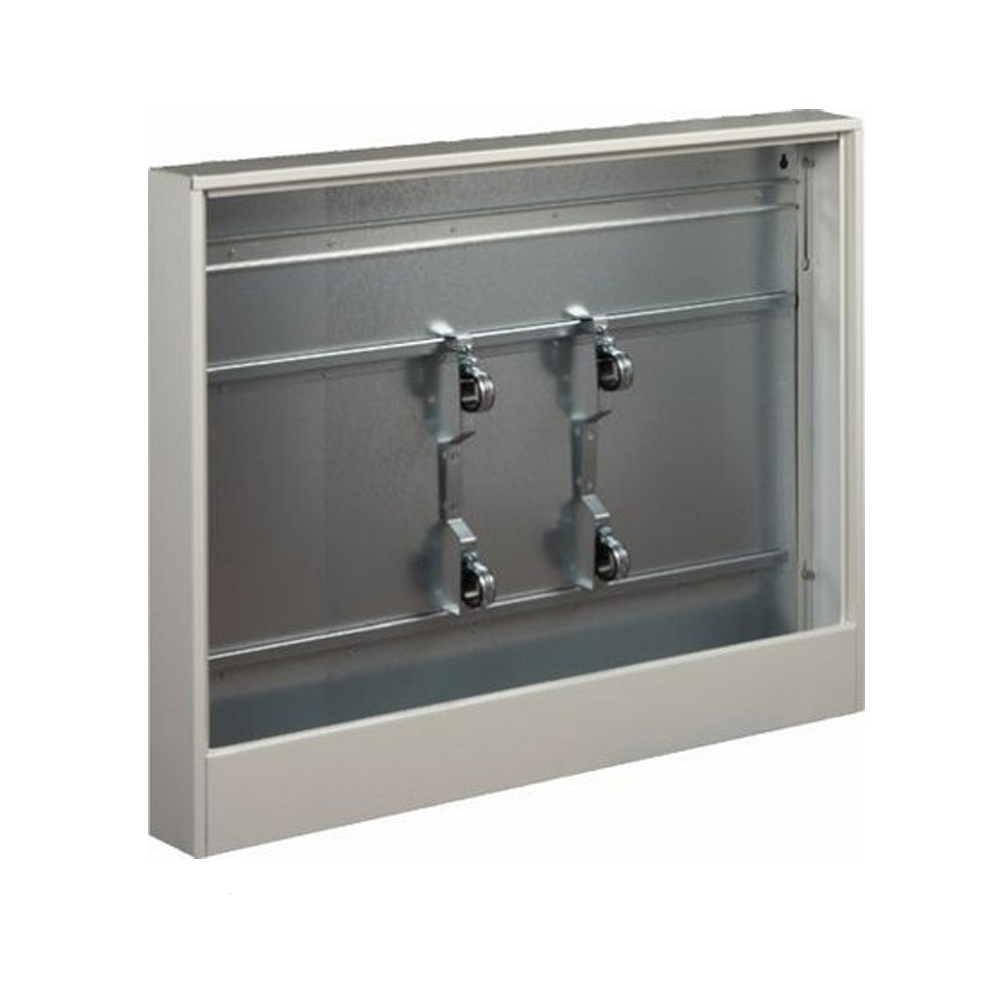

Schütz Verteilerschrank Aufputz Komfort AP 90 / Breite 690 mm
Schütz Verteilerschrank Aufputz Serie Komfort 90
mit Türschloss und Befestigungsschiene
Beschreibung:
Die Schrankserien AP 90 zeichnet sich durch ihre sehr geringe Einbautiefe von nur 90 mm aus. Aus diesem Grund ist beim Einsatz der Unterputzschränke der Serie UP 90 für Architekten, Planer und Bauherren eine fast uneingeschränkte Standortwahl z. B. in Innenwänden, Leichtbau und Vorwandsystemen möglich.
Mit nur wenigen Handgriffen sind die Verteilerschränke den verschiedensten Baustellensituationen anpassbar. Somit ist eine schnelle und saubere Montage der ausgewählten Komponenten und damit die Systemsicherheit gewährleistet. Je nach Anwendungsfall bzw. Einbausituation sind fünf Größen als Aufputz lieferbar.
Technische Eigenschaften:
- feuerverzinktes, stabiles Stahlblechgehäuse
- abnehmbare Rückwand mit unterer Stabilisierungskante
- Einbauschiene (Hutschiene) für einfache Clipmontage der varimatic Basis und Erweiterungsmodule
- 2 Befestigungsschienen für variable Konsolenanordnung
- Estrichschutzblech
- Umlenkrohr in Estrichschutzblech integriert
- Frontklappe mit Schlitzschloss und Schutzfolie
- vormontiertes VerteilerkonsolenSet mit Verteilerschellen in schallgedämmter Ausführung
- Tiefe 90 mm
- AP = Aufputz
- Maße des AP 90 mit der Breite 490 : H/B/T: 690 / 490 / 90 mm
- Maße des AP 90 mit der Breite 690 : H/B/T: 690 / 690 / 90 mm
- Maße des AP 90 mit der Breite 890 : H/B/T: 690 / 890 / 90 mm
- Maße des AP 90 mit der Breite 1090 : H/B/T: 690/ 1090 / 90 mm
Lieferumfang:
- Schütz Aufputz Verteilerschrank AP90 in gewählter Schrankbreite
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Schütz GmbH & Co. KGaA
Schützstraße 12
56242 Selters
DE
Tel: +49 2626 77 0
E-Mail: info2@schuetz.net
