STREAM Systemtrenner BA Conel DN 15 f. Rohreinbau 1/2" BL = 149 mm (ohne VS)

Art.Nr.:	182452380
Herst.Nr.:	COSSTBA15
EAN:	7426763605215
Lieferzeit:	ca. 2-4 Werktage (Mo-Fr.)

Versandkostenfrei

320,08 €*

inkl. 19% MwSt. zzgl. 0.00 € Versand

Produktinformationen "STREAM Systemtrenner BA Conel DN 15 f. Rohreinbau 1/2" BL = 149 mm (ohne VS)"

STREAM Systemtrenner BA Conel DN 15 f. Rohreinbau 1/2" BL = 149mm (ohne VS)

Hersteller: COSSTBA15

Beschreibung:

Der STREAM Systemtrenner BA für Rohreinbau ist eine kompakte Sicherungsarmatur nach DIN EN 1717, Gruppe B, mit kont- rollierter Trennung (Dreikammersystem). Sie entspricht der dort definierten Einbauart BA und kann demnach zur Absicherung bis einschließlich Flüssigkeitskategorie 4 verwendet werden.
Die Aufgabe des STREAM Systemtrenner BA für Rohreinbau ist, ein Rücksaugen oder Rückfließen von Nichtt rinkwasser in das öffentliche Trinkwassernetz zu verhindern. Die Armatur deckt eine Vielzahl von Anwendungsmöglichkeiten ab.
Der STREAM Systemtrenner BA für Rohreinbau beinhaltet alle in der DIN EN 1717 festgelegten Bestandteile und ist als 3-Kammer-System mit kontrollierbarer Vordruck-, Mitteldruck- und Hinterdruckzone ausgeführt. Die Armatur ist mit einem integrierten Schmutzfänger ausgerüstet.
Jede Druckzone ist mit einem Kugelhahn versehen, der eine Kontrolle der jeweiligen Zone und die der Dichtheit der Sicherungseinrichtung durch Druckmessung ermöglicht.Wenn keine Wasserentnahme erfolgt, sind der ein- und ausgangsseitige RV und das Ablassventil geschlossen. Bei Rücksaugung fällt der eingangsseitige Druck ab. Das Ablassventil des STREAM Systemtrenners BA für Rohreinbau öffnet spätestens, wenn der Differenzdruck zwischen Vor- und Mitteldruckkammer 0,14 bar beträgt.
Die zur Verwendung kommenden Werkstoffe sind gegenüber den im Trinkwasser zu erwartenden physikalischen, chemischen und korrosiven Beanspruchungen beständig und erfüllen die in der DIN EN 12729 („Sicherungseinrichtungen zum Schutz des Trinkwassers gegen Verschmutzung durch Rückfließen — Systemtrenner mit kontrollierbarer druckredu- zierter Zone — Familie B — Typ A“) geforderten Vorgaben. Alle Werkstoffe sind hygienisch und physiologisch unbedenklich. Trinkwasserberührende Kunststoffe erfüllen die „Bewertungsgrundlage für Kunststoffe und andere organische Materialien in Kontakt mit Trinkwasser“, kurz: UBA KTW-BWGL, des Umweltbundesamtes. Metallische Werkstoffe erfüllen die Anforderungen der DIN 50930-6 („Beeinflussung der Trinkwasserbeschaffenheit“) und die Bewertungsgrundlage für metallene Werkstoffe, kurz: UBA BWGL-Metalle, des Umweltbundesamtes.

Einbau
Die Armatur muss ständig zugänglich sein und darf nicht in Räume montiert werden, wo Überflutung, Frost oder hohe Temperaturen möglich sind. Die Installation sollte nur in gut belüfteter Umgebung durchgeführt werden. Vor und hinter der Armatur müssen bauseitig Absperrungen für Wartungsarbeiten vorhanden sein . Die angeschlossene Entwässerungs- einrichtung muss die austretende Entleerungsmenge aufnehmen können. Der STREAM Systemtrenner BA für Rohreinbau ist mit senkrecht nach unten weisendem Entleerungsventil (Ablauftrichter) zu installieren. Die Druckmessstellen müssen die mühelose Überprüfung der Armatur möglich machen. Für eine dauerhafte Funktionsgewährleistung wird empfohlen, vor der Armatur einen Trinkwasserfilter nach DIN EN 13443-1vorschalten. Zum Anschluss des Ablauftrichters an das Abwas- sersystem ist die Norm DIN EN 12056 zu beachten.

Technische Daten

Durchflussleistung Δp 1,5 bar nach DIN EN 12729: 3,8 m³/h
max. Betriebstemperatur: +65°C
max. Betriebsdruck: 10 bar
min. Betriebsdruck: 2,0 bar
Zertifikat/Zulassung: DIN/DVGW/UBA
DVGW Registriernummer: NW-6305BO0205
Medium : Trinkwasser
Werkstoff: Messingguss
Einbaulage: waagrecht mit Ablassventil nach unten
Einbaulänge ohne Verschraubung: 149 mm
Einbaulänge inkl. Verschraubung: 201 mm
Anschluss : 1/2"
Hersteller: Conel

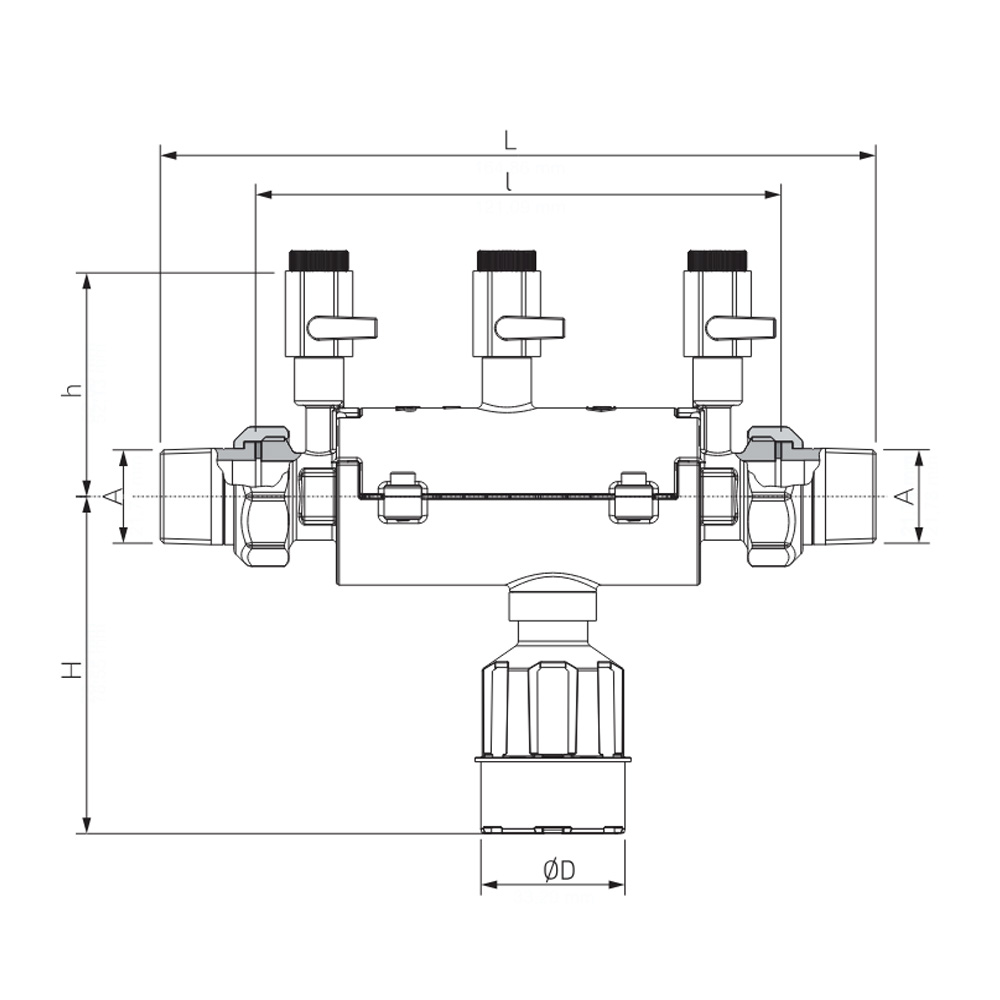

Maße für Zeichnung

A: R 1/2“
L: 201 mm
I: 149 mm
H: 115 mm
h: 70 mm
D: 40 mm

Lieferumfang:

STREAM Systemtrenner DN15

WEEE-Reg.-Nr.: DE 92853657

Allg. Sicherheitshinweise:

Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.

Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
