Umladeeinheit Laddomat 5000 Komplettset Pufferspeicher DBV Doppelrückschlagventil
| Art.Nr.: |
183284711
|
| Herst.Nr.: |
06.01.52
|
| EAN: | 4062852032505 |
| Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
720,56 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Laddomat 5000 Komplettset
Herstellerteilenummer: 06.01.52
Beschreibung:
- Laddomat 5000 Komplettset
- Zum Laden und Entladen zwischen Pufferspeichern
- Optimal bei Solaranlagen mit mehreren Pufferspeichern

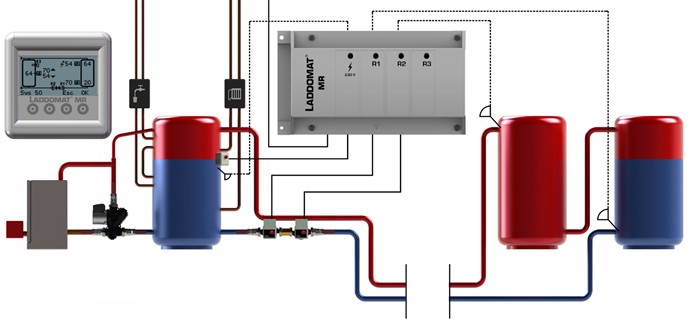

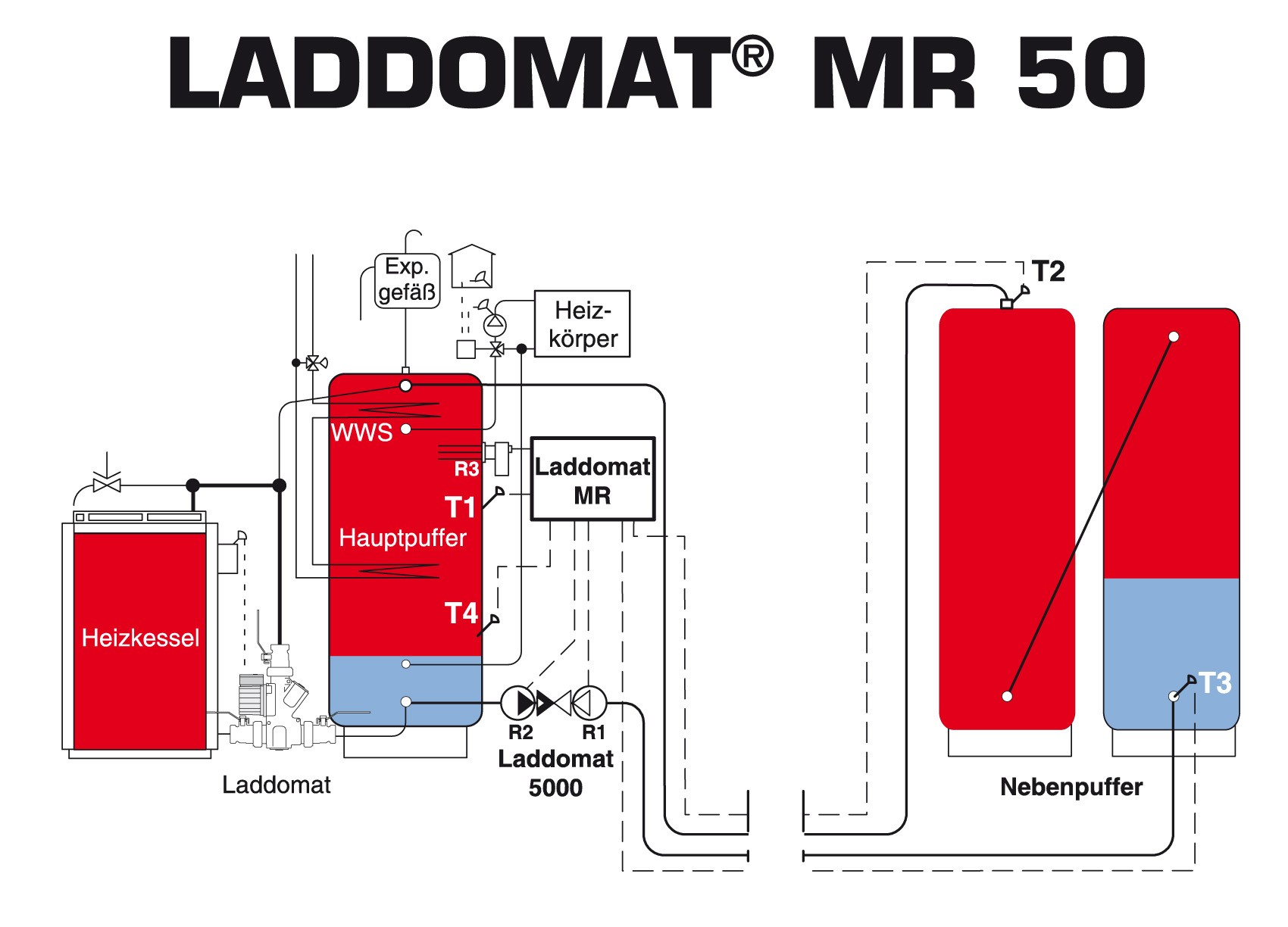

Laden des Nebenpuffers Wenn der Kessel oder die Solaranlage den Hauptpuffer so weit erwärmt hat, dass die eingestellte Temperatur überschritten wird, startet die Ladepumpe und leitet heißes Wasser in den Nebenpuffer. Der Fühler am Boden des Nebenpuffers stoppt den Ladevorgang, sobald der Nebenpuffer vollständig geladen ist.
Rückladen auf den Hauptpuffer Bei Abkühlung des Hauptpuffers startet die Entladepumpe und leitet heißes Wasser aus dem oberen Bereich des Nebenpuffers in den oberen Bereich des Hauptpuffers. Dieser Vorgang erfolgt langsam, so dass eine Wärmeschichtung entsteht. Die Entladepumpe wird nach Wärmeverbrauch im Hauptpuffer in Intervallen gestartet und gestoppt. Die Entladung kann nur gestartet werden, wenn der Nebenpuffer wärmer ist als der Hauptpuffer.
Laddomat 5000 – patentiertes DBV Doppelrückschlagventil Ein Doppelrückschlagventil verhindert eine ungewollte Zirkulation zwischen den Pufferspeichern. Durch eine eingebaute Durchflussdrosselung beim Laden entsteht so eine optimale Wärmeschichtung. Da das Rückschlagventil in beide Richtungen federbelastet ist, ist es richtungsunabhängig.
Lieferumfang:
- 1x MR Anschlusszentrale
- 4x Fühler 3m NTC 50K bei 25°C
- 3x Tauchhülse 1/2"
- 1x Schlitten zur Fühlerbefestigung am Rohr
- 1x Bedienfeld
- 1x Anschlusskabel für Bedienfeld
- 2x Laddomat Hocheffizienzpumpe Typ LM 6
- 2x Pumpenkugelhahn
- 1x DBV Doppelrückschlagventil mit unterschiedlichen Durchflussmengen
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
