Vaillant Paket Luft Wärmepumpe aroTHERM plus VWL 75/6 A uniTOWER plus VIH QW 190
| Art.Nr.: |
167130355
|
| Herst.Nr.: |
0010036260
|
| EAN: | 4024074893111 |
| Lieferzeit: |
ca. 1 Woche |
| EEK Spektrum: | A+++ -> D |
| EEK: | A+++ |
a++
a+++
d
Versandkostenfrei
10.478,35 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Vaillant Paket Luft Wärmepumpe aroTHERM plus VWL 75/6 A uniTOWER plus VIH QW 190"
VA Paket 4.371 aroTHERM plus VWL 75/6A S2 mit uniTOWER plus VIH QW190
Artikelnummer: 0010036260
Beschreibung:
Wenig Platz im Keller oder in anderen Räumen? Die aroTHERM plus wird einfach außen aufgestellt. Mit ihrem modernen, kompakten Design macht sie überall im Garten eine gute Figur. Als Luft/Wasser-Wärmepumpe nutzt sie die kostenlose Umweltquelle Luft, um Wärme zu erzeugen und diese über Zuleitungen in die Inneneinheit im Heizraum zu leiten. Die hohe Warmwassertemperatur von bis zu 70 °C bietet Ihnen zudem Warmwasserkomfort nach Maß.

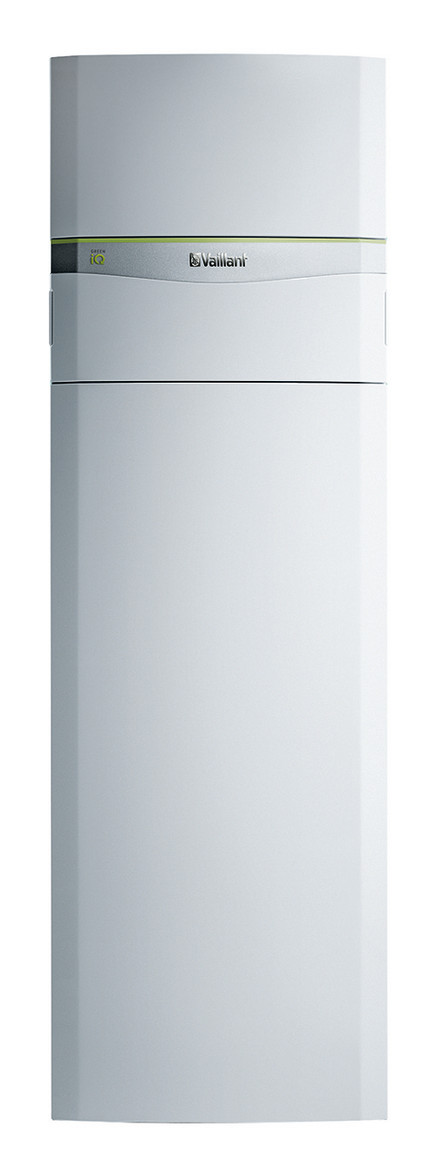

Passend dazu ist der innen aufgestellt Hydrauliktower uniTOWER plus, der mit seinem integrierten 190-Liter-Speicher den Warmwasserbedarf einer vierköpfigen Familie abgedeckt. Wenn es mehr sein soll, empfehlen wir den Warmwasserspeicher
uniSTOR plus/exclusive oder unseren Multi-Funktionsspeicher allSTOR exclusiv. Durch den besonders leisen Betrieb eignet sich diese Luft/Wasser-Wärmepumpe auch hervorragend zur Installation in dicht bebauten Gebieten bzw. Reihenhaussiedlungen. Die hohen Anforderngen der Nachtruhe werden ohne Probleme erfüllt und im Nachtmodus wird die Wärmepumpe noch leiser.
Die aroTHERM plus kann problemlos auch bei dichter Bebauung, z. B. in Reihenhaussiedlungen, eingesetzt werden. Der Schalldruckpegel beträgt im Nachtmodus lediglich 46 dB(A) – das entspricht in etwa dem Geräusch, den ein Kühlschrank macht. Wird die aroTHERM plus in drei Metern Entfernung aufgestellt, beträgt der Schalldruckpegel sogar nur 29 dB(A), was dem Ticken einer Armbanduhr entspricht. Die leise aroTHERM plus braucht zudem mit ihrer 0,5 m² Stellfläche sehr wenig Platz im Garten.
Produktvorteile
- Vorlauftemperaturen bis 75 Grd.C für Modernisierung
- modulierender Kompressor mit Invertertechnik passt die Leistung stets an die akt. Gebäudeheizlast an
- sensorgesteuerter Kältekreislauf
- serienmäßig integrierte aktive Kühlfunktion
- SoundSafeSystem für besonders leisen Betrieb
- Auch in ein bestehendes Heizsystem integrierbar
- Kann im Hybridsystem bivalent alternativ, parallel oder mit dem triVAI Parameter betrieben werden
- Intelligente Nutzung von selbsterzeugter Energie (PVready)
Technische Daten:
- Modulierender EC Lüfter
- Hocheffizienz-Pumpe
- Sensorgesteuerter Kältekreislauf
- Sicherheitswärmetauscher(doppelwandig)
- Automatisches Entlüftungsventil
- Integrierter aktiver Kühlbetrieb
(dafür muss das Heizsystem bauseitig vorbereitet sein) - Heizleistung (A2W35) 3,1 kW
Leistungszahl 4,1 - Heizleistung (A-7W35) 7,0 kW
Leistungszahl 2,8 - Anschlüsse
- Heizungs-Vor-/Rücklauf G 5/4 - Betriebsdruck max. 3 bar
- maximale Temperatur
- mit Wärmepumpe 60 Grd.C
- mit Wärmepumpe+Zusatzheizung 75 Grd.C - Höhe: 965 mm
- Breite: 1100 mm
- Tiefe:450 mm
- Gewicht 133 kg
- Schallleistungspegel 60 dB(A)
- Schutzart IP 25
- Lufteintrittstemperatur -15/40 Grd.C

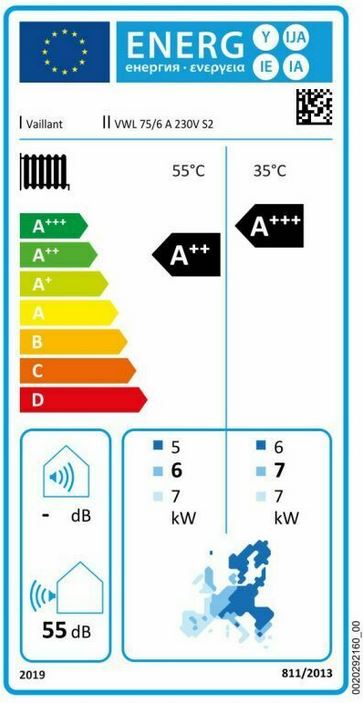

- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 55 C A++
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 35 C A+++
- (Spektrum A+++ bis D)

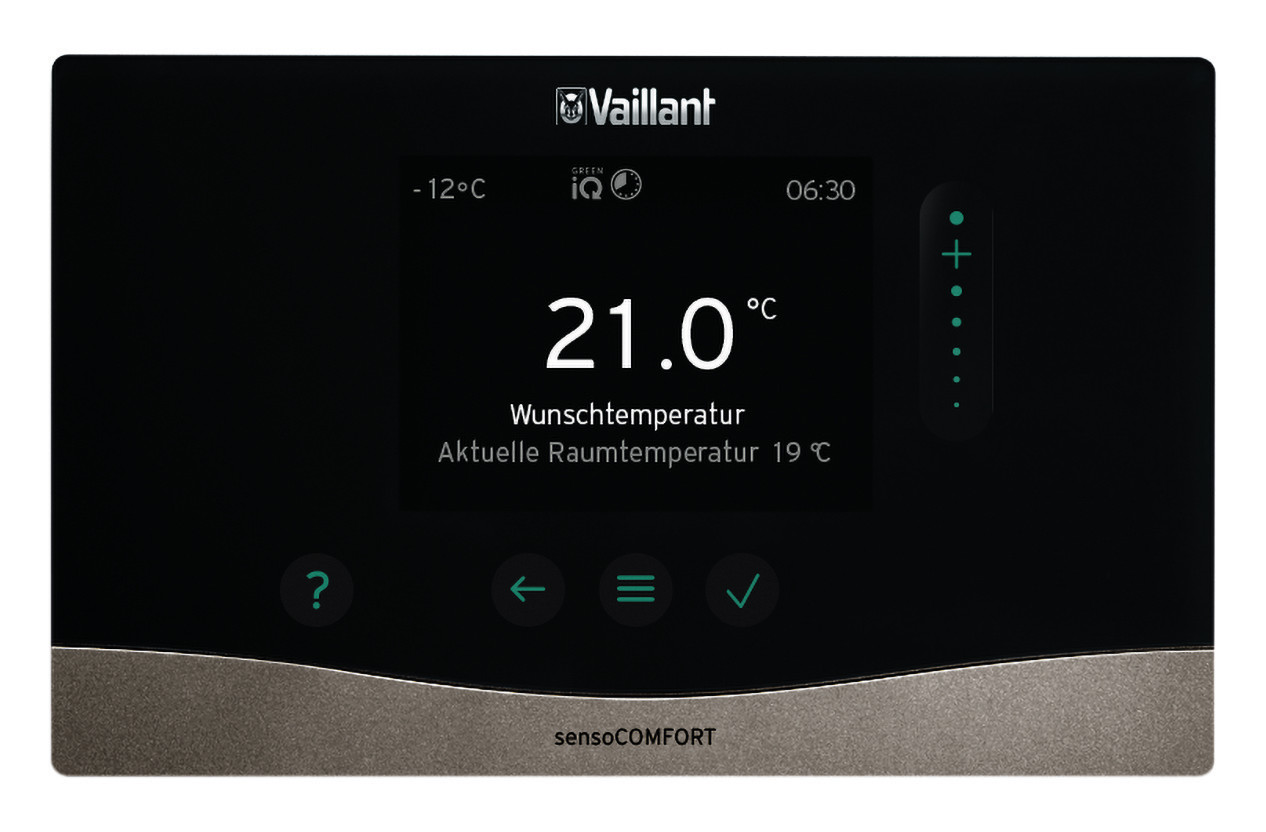

Internetmodul Heizungsregler sensoCOMFORT VRC 720 1 HK:
- Witterungsgeführter eBUS Regler mit TFT-Grafikdisplay
- Komfortable sensoAPP Steuerung für Android und iOS (Internetmodul VR 921 nötig)
- Intuitive Bedienbarkeit ohne Vorkenntnisse mit Touch-Bedienelementen
- Schnelle Inbetriebnahme und Systemkonfiguration durch geführte Fragenstellungen im neuen Installationsassistenten
- Ohne Zusatzmodule einsetzbar zur Warmwasserbereitung (Speicherladung) und einem ungeregelten Heizkreis
- Modular erweiterbar durch VR 70 und VR 71 - triVAI-Parameter zur Effizienzoptimierung des Hybridsystems
- Feuchtefühlerregelung in Verbindung mit geoTHERM VWL...5/4, flexoTHERM VWF...7/4, flexoCOMPACT VWF...8/4 und aroTHERM zum Feuchteschutz im Kühlbetrieb
- Integrierte Ansteuerung von Vaillant Lüftungsgeräten recoVAIR
- Integrierte Ansteuerung von Hybridsystemen
- Kaskadenschaltung von bis zu 7 konventionellen (Gas/Öl) eBUS Wärmeerzeugern gleicher Art und gleicher Leistung
- Kaskadenschaltung von bis zu 7 Wärmepumpen (flexoTHERM oder aroTHERM) gleicher Art und gleicher Leistung. Zusätzlich kann ein Zusatzheizgerät (eBUS Heizgerät) eingebunden werden.
- Ausstattung: - Adaptive Heizkurve - Raumaufschaltung zur Vorlauftemperaturanpassung - Wochenprogramm - TFT-Grafikdisplay (70 x 53 mm)
- Zeitprogramm für Heizkreise, Speicherladekreis und Zirkulationskreis
- Ferienprogramm
- Lüftungsfunktion
- Einmalige Speicherladung außerhalb der Zeitprogrammierung
- Thermische Desinfektion
- Legionellenschutzfunktion für bivalente Solarspeicher
- Flexible Estrichtrocknungsfunktion
- Grafische Solarertrags, Umweltertragsund Stromverbrauchsanzeige - EEBus Ready (Internetmodul VR 921nötig)

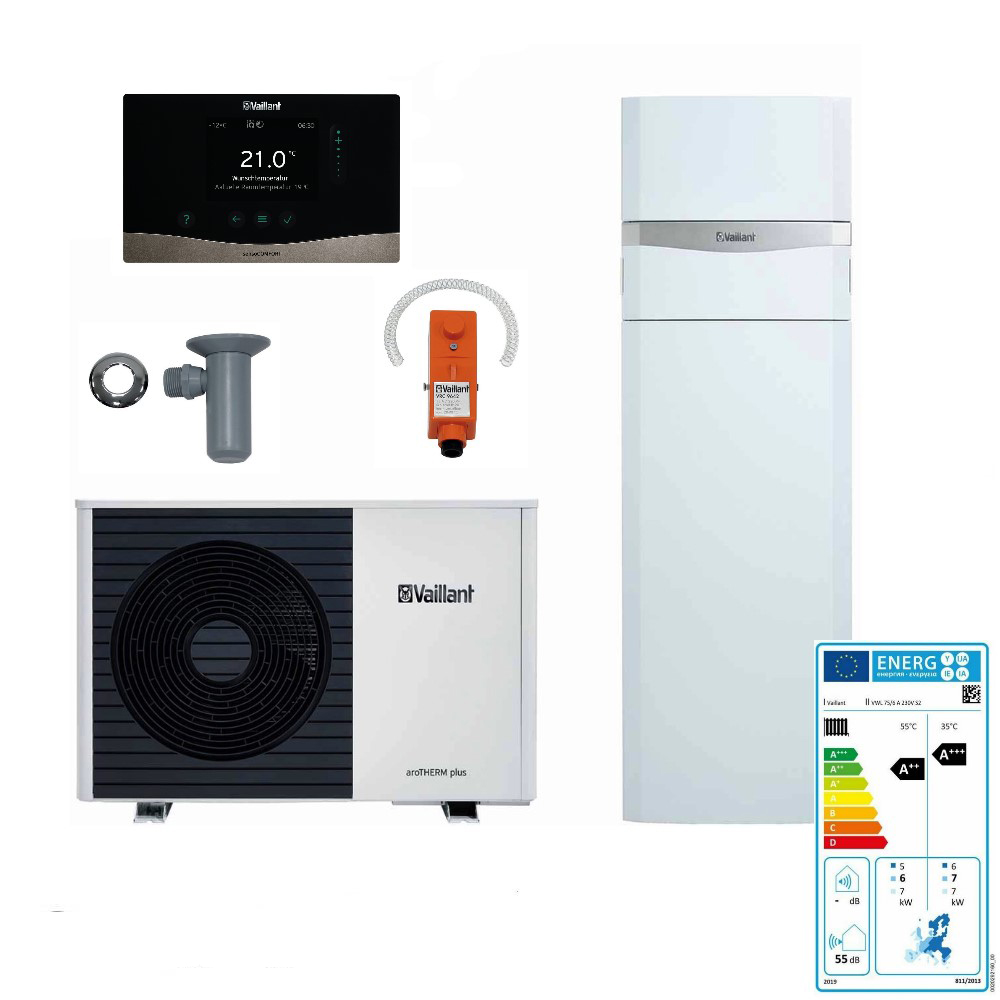

Lieferumfang:
- 1x 8000013856aroTHERM plus VWL 75/6 A SA
- 1x 0010022066 uniTOWER plus
- 1x 0020260914 Heizungsregler sensoCOMFORT VRC 720 1 HK, witterungsgeführt Systemregler
- 1x 009642 Anlegethermostat VRC 9642 erforderlich bei Fußbodenheizung
- 1x 000376 Ablauftrichter R 1 grau
Installation:
- Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
