ValloFlex Geo Erdwärmetauscher Paket #1754
Hersteller:
GEO1 GEO2 GEO3
Beschreibung:
Luft-Erdwärmetauscher Komplettpaket zur Vorkonditionierung von Außenluft
Vorteile:
- Zusätzliche Vorwärmung während der kalten Jahreszeiten ohne zusätzlichen
Energiebedarf
- Vermeidung einer Vereisung des Wärmetauschers
- Angenehme Kühlung an heißen Tagen
- Zusätzliche Nachheizung der Zuluft nur noch bei sehr niedrigen
Außentemperatur
Funktionsprinzip:

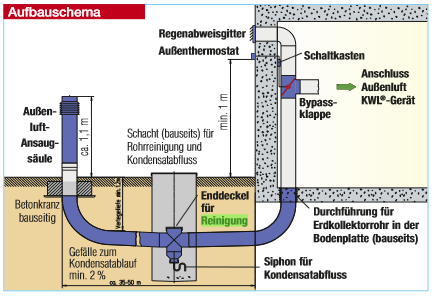

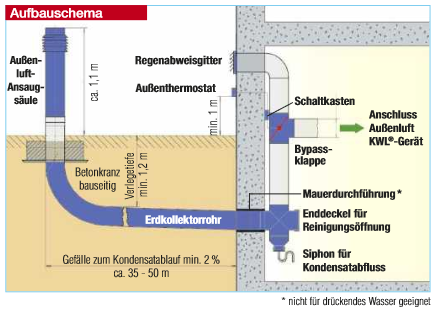

Beim Einsatz des Luft- Erdwärmetauschers wird die Tatsache
genutzt, dass die Temperatur im Erdreich über das Jahr gesehen relativ konstant
bleibt. Die Außenluft wird über die Ansaugsäule in ein vorgeschaltetes
Erdkollektorrohr angesaugt. Dieses kann in die vorhandene Baugrube in ca. 1,2
bis 1,5 m Tiefe verlegt wer- den; die Gesamtrohr länge sollte mindestens 40 m
betragen.
Wirkungsweise in den Jahreszeiten:
- während der kalten Jahreszeit eine Vorwärmung der
kalten Außenluft von bis zu 14 K. Dadurch gelangt die Außenluft im Regelfall
mit einer Temperatur von über 0 °C in das Lüftungs- gerät mit
Wärmerückgewinnung, das somit vereisungsfrei arbeitet. Ein erhöhter
Wärmerückgewinnungsgrad und eine höhere Zulufttemperatur sind das Ergebnis.
Eine Nachheizung ist nur noch bei sehr niedrigen Außentemperaturen
notwendig.
- An heißen Sommertagen bewirkt der Luft-Erdwärmetauscher
eine Reduzierung der Außenlufttemperatur.
- Während der Übergangszeit erfolgt die Ansaugung
entweder über den Erdkollektor oder über die Direktansaugöffnung. Dies
geschieht in Abhängigkeit der über den Thermostaten gemessenen
Außentemperatur. Die elektrische Bypassklappe steuert die ideale Ansaugung
automatisch. Die Außenluft gelangt somit stets energetisch optimiert in das
Lüftungsgerät, wodurch zusätzlich Energie gespart wird – im Raum herrscht
immer ein behagliches Klima.

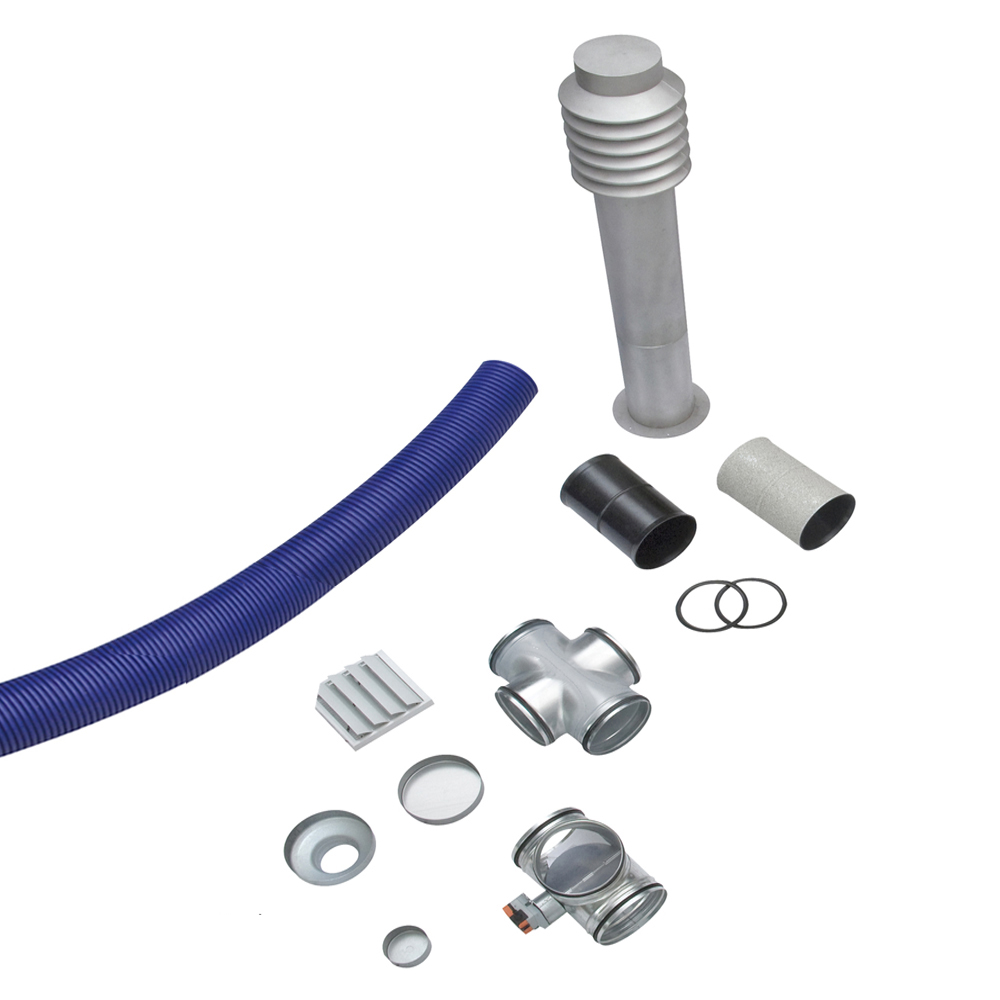

Lieferumfang:
- VALLOFLEX LUFT Grundpaket 1 VGP GEO LUFT 1: Enthält die Bypass-Steuerung
u. Formteile zur selbsttätigen Steuerung der Aussenluft-Ansaugung über das
Erdkollektorrohr oder direkt über die Aussenwand, in Abhängigkeit der vom
Aussenthermostat gemessen Aussentemperatur. Bypassklappe DN 200 Als
3-Wege-Klappe mit Gummilippendichtung und Stellmotor zum Umschalten von
Erdkollektorrohr auf Direktansaugung
- VALLOFLEX GEO LUFT Grundpaket 2 VGP GEO LUFT 2: Bestehend aus
Erdkollektorrohr und Mauerdurchführung Inhalt des Paketes im Detail:
Erdkollektorrohr Speziell für die Erdverlegung entwickeltes, flexibles,
aussen gewelltes Erdkollektorrohr DN 200 mit und antistatischer,
mikrobenfester Innenwand sowie glatter Oberfläche
- VALLOFLEX GEO LUFT Grundpaket 3 VGP GEO LUFT 3: Bestehend aus
Aussenluftansaugsäule (rostfreier Edelstahl) mit integriertem
G3-Taschenfilter inkl. Winkelschienen zur Fixierung im Betonsockel.
