Viessmann Fußbodenheizung Komplettset Tackersystem 190 m²

Viessmann Fußbodenheizung Komplettset Tackersystem 190 m²
Art.Nr.:
136412852
Herst.Nr.:
136412852
EAN: 7426763609435
Lieferzeit:

ca. 2-4 Werktage (Mo-Fr.)

Versandkostenfrei

3.236,71 €*

inkl. 19% MwSt. zzgl. 0.00 € Versand

Produktinformationen "Viessmann Fußbodenheizung Komplettset Tackersystem 190 m²"

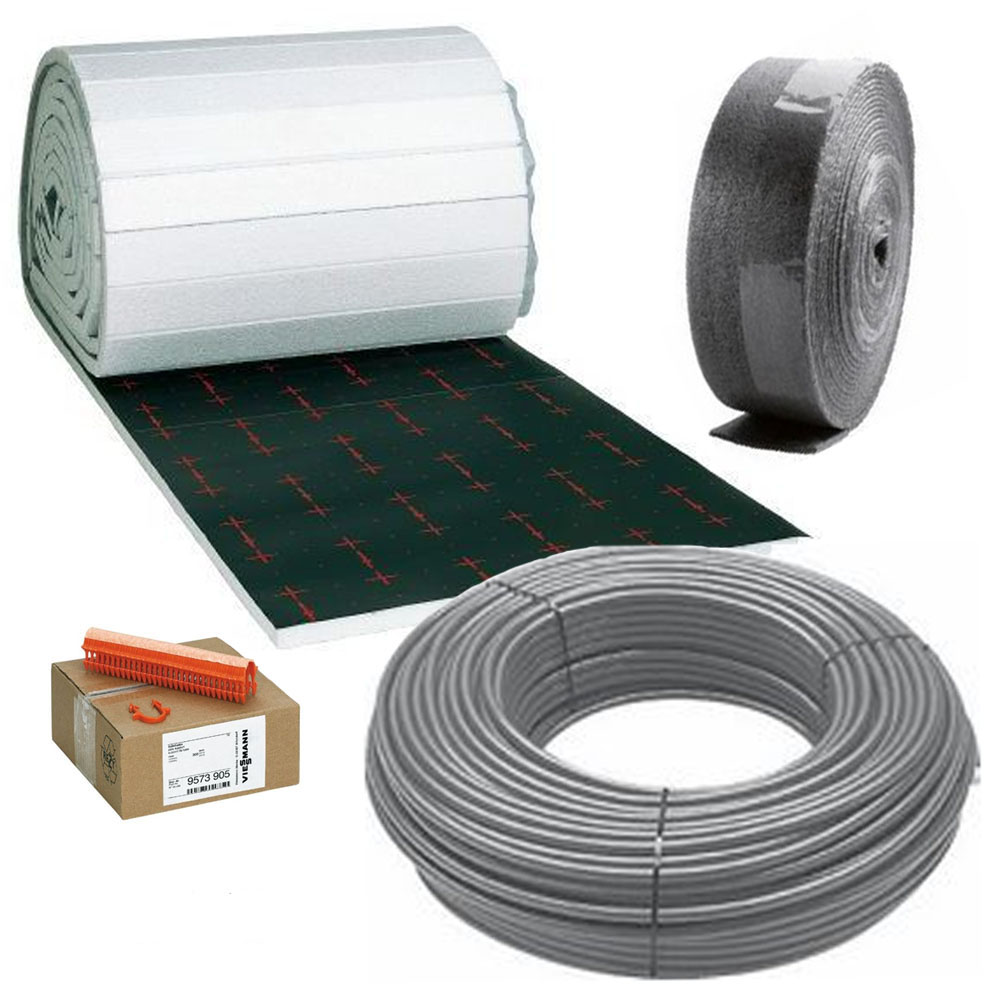

Viessmann Fußbodenheizung Komplettset Tackerplatte VNM 30-2 mm

PEX-c Rohr 16x2,0 mm und Zubehör

Beschreibung:

Die Verbundrolle/-platte aus expandiertem Polystyrolschaum mit Bändchengewebefolie zur Arretierung der Rohrhalter und aufgedruckten Verlegeraster (50, 100, 150, 200, 250 sowie 300 mm) dient auch der Trittschallverbesserung und Wärmedämmung.

Technische Daten Tackerplatte:

  • Wärmedurchlasswiderstand [(m 2 · K)]: 0,75
  • Maximale Verkehrslast [kN/m 2 ]: ≤ 5
  • Effektive Verlegefläche: 10 m²
  • Abmessungen [mm]: 30 x 10.000 x 1000
  • Wärmeleitgruppe: 040 WLG
  • Baustoffklasse gemäß DIN 4102: B2

Technische Daten Vitoset PEX-c Rohr:

  • Sauerstoffdichtes Heizrohr, mit innenliegender „geschützter“ Sauerstoffsperre aus Polyethylen-HD
  • Diffusionsdicht nach DIN 4726 / DIN EN 15875ff
  • 16 x 2 mm
  • Maximaler Betriebsdruck: 6 bar
  • Maximale Betriebstemperatur: 95 °C
  • Mindest-Biegeradius: 5 x da
  • Silberfarben, flexibel

Beschreibung Tackernadeln:

Bei diesem System werden die Rohre auf der Verbundrolle/-platte mit Hilfe von Rohrhaltern fixiert. Diese U-förmig gebogenen Klammern werden mit einem mechanischen Setzgerät in die Verbundrolle/-platte gedrückt, wobei sie das Rohr der Fußbodenheizung passgenau umschließen.

Beschreibung Randdämmstreifen:

Entlang aller senkrechten Begrenzungen wie Wände, Treppe, Pfeiler, Säulen usw. wird der Randdämmstreifen aufgestellt. Die angeschweißte PE-Folie deckt den Randfugenbereich zwischen Randdämmstreifen und Verbundrolle/-platte optimal ab.

Lieferumfang der Pakete:

Dämmrolle in m² Rohrlänge in m Randdämmstreifen Tackernadeln

20 120 25 1000
30 240 25 1000
40 240 50 1000
50 360 50 1000

60 360 50 2000
70 480 100 2000
80 600 100 2000
90 600 100 3000

100 720 100 3000
110 720 125 4000
120 840 125 4000
130 840 125 4000

140 1200 150 4000
150 1200 150 4000
160 1320 150 4000
170 1320 200 5000

180 1440 200 5000
190 1440 200 5000
200 1560 225 5000
210 1560 225 5000

220 1800 225 5000
230 1800 225 6000
240 1800 250 6000
250 1800 250 6000

260 1920 250 6000
270 1920 250 6000
280 1920 275 6000
290 2040 275 6000
300 2040 275 7000

Allg. Sicherheitshinweise:

Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.

Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Herstellerinformationen

Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
DE

Tel: 06452 70-0
E-Mail: info@viessmann.com
