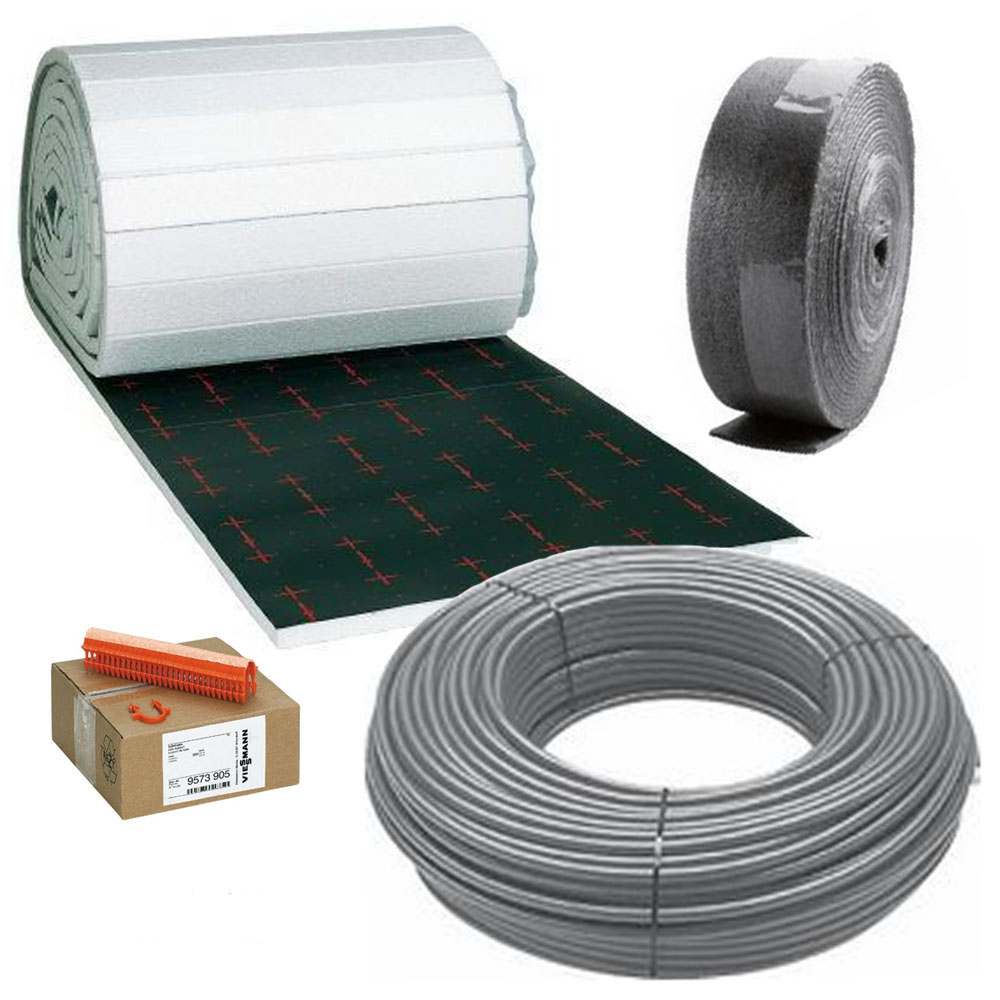

Viessmann Fußbodenheizung Komplettset Tackersystem 60 m²
Viessmann Fußbodenheizung Komplettset Tackerplatte VNM 30-2 mm
PEX-c Rohr 16x2,0 mm und Zubehör
Beschreibung:
Die Verbundrolle/-platte aus expandiertem Polystyrolschaum mit Bändchengewebefolie zur Arretierung der Rohrhalter und aufgedruckten Verlegeraster (50, 100, 150, 200, 250 sowie 300 mm) dient auch der Trittschallverbesserung und Wärmedämmung.
Technische Daten Tackerplatte:
- Wärmedurchlasswiderstand [(m 2 · K)]: 0,75
- Maximale Verkehrslast [kN/m 2 ]: ≤ 5
- Effektive Verlegefläche: 10 m²
- Abmessungen [mm]: 30 x 10.000 x 1000
- Wärmeleitgruppe: 040 WLG
- Baustoffklasse gemäß DIN 4102: B2
Technische Daten Vitoset PEX-c Rohr:
- Sauerstoffdichtes Heizrohr, mit innenliegender „geschützter“ Sauerstoffsperre aus Polyethylen-HD
- Diffusionsdicht nach DIN 4726 / DIN EN 15875ff
- 16 x 2 mm
- Maximaler Betriebsdruck: 6 bar
- Maximale Betriebstemperatur: 95 °C
- Mindest-Biegeradius: 5 x da
- Silberfarben, flexibel
Beschreibung Tackernadeln:
Bei diesem System werden die Rohre auf der Verbundrolle/-platte mit Hilfe von Rohrhaltern fixiert. Diese U-förmig gebogenen Klammern werden mit einem mechanischen Setzgerät in die Verbundrolle/-platte gedrückt, wobei sie das Rohr der Fußbodenheizung passgenau umschließen.
Beschreibung Randdämmstreifen:
Entlang aller senkrechten Begrenzungen wie Wände, Treppe, Pfeiler, Säulen usw. wird der Randdämmstreifen aufgestellt. Die angeschweißte PE-Folie deckt den Randfugenbereich zwischen Randdämmstreifen und Verbundrolle/-platte optimal ab.
Lieferumfang der Pakete:
| Dämmrolle in m² | Rohrlänge in m | Randdämmstreifen | Tackernadeln |
| 20 | 120 | 25 | 1000 |
| 30 | 240 | 25 | 1000 |
| 40 | 240 | 50 | 1000 |
| 50 | 360 | 50 | 1000 |
| 60 | 360 | 50 | 2000 |
| 70 | 480 | 100 | 2000 |
| 80 | 600 | 100 | 2000 |
| 90 | 600 | 100 | 3000 |
| 100 | 720 | 100 | 3000 |
| 110 | 720 | 125 | 4000 |
| 120 | 840 | 125 | 4000 |
| 130 | 840 | 125 | 4000 |
| 140 | 1200 | 150 | 4000 |
| 150 | 1200 | 150 | 4000 |
| 160 | 1320 | 150 | 4000 |
| 170 | 1320 | 200 | 5000 |
| 180 | 1440 | 200 | 5000 |
| 190 | 1440 | 200 | 5000 |
| 200 | 1560 | 225 | 5000 |
| 210 | 1560 | 225 | 5000 |
| 220 | 1800 | 225 | 5000 |
| 230 | 1800 | 225 | 6000 |
| 240 | 1800 | 250 | 6000 |
| 250 | 1800 | 250 | 6000 |
| 260 | 1920 | 250 | 6000 |
| 270 | 1920 | 250 | 6000 |
| 280 | 1920 | 275 | 6000 |
| 290 | 2040 | 275 | 6000 |
| 300 | 2040 | 275 | 7000 |
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
DE
Tel: 06452 70-0
E-Mail: info@viessmann.com
