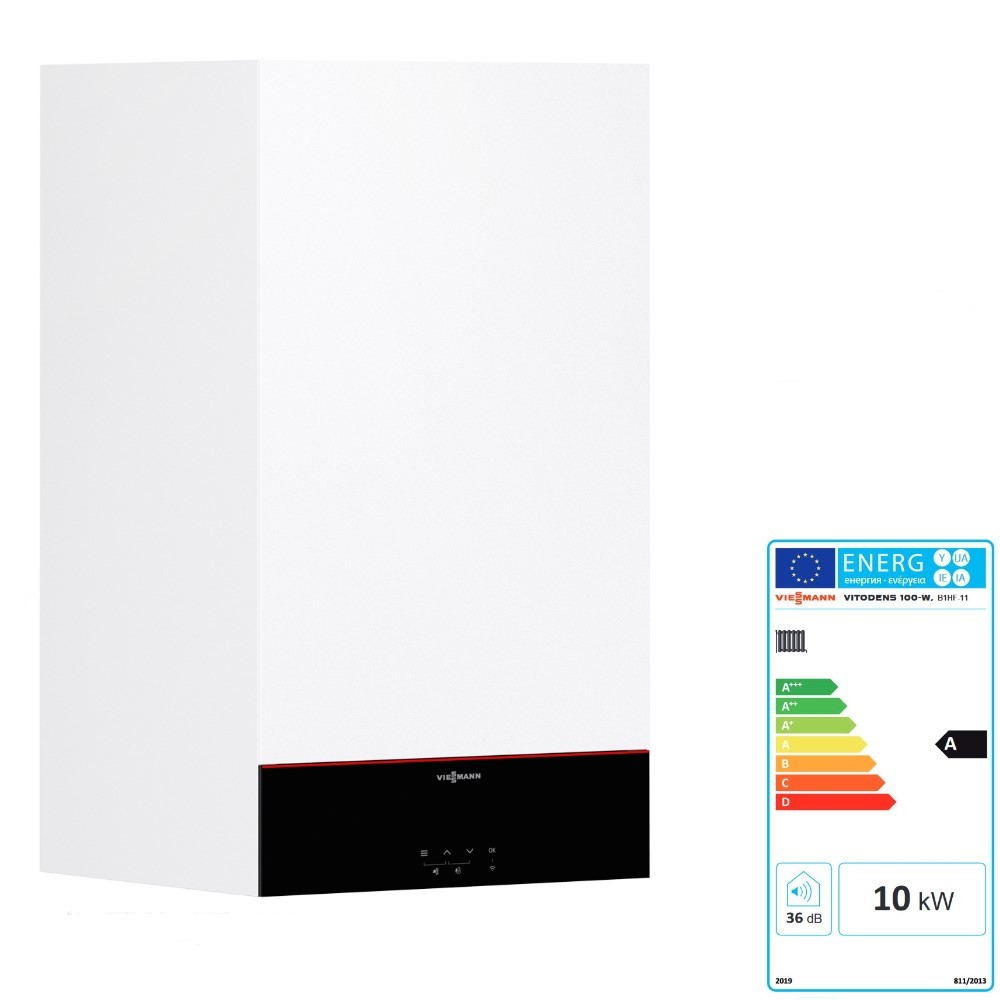

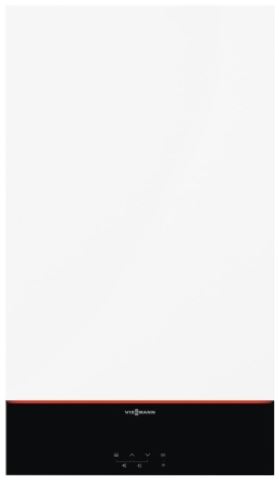

Viessmann
Vitodens 100-W 5,7-19,0 kW EG-E/LL HMU-C witterungsgeführt
für Mehrfachbelegung
Herstellerteilenummer: Z020623
Beschreibung:
Geeignet für den Einbau in Mehrfachbelegung in einen Luft/Abgas-Schornstein
(LAS-Schornstein-Überdruck), mit bereits eingebauter
Membranrückströmsicherung.
Gas-Brennwertkessel nach EN 15502 als Wandgerät mit Wärmetauscher für
raumluftunabhängigen Betrieb oder für raumluftabhängigen Betrieb nach TRGI,
CE-zertifiziert und bauartgeprüft. Für geschlossene Heizungsanlagen nach EN

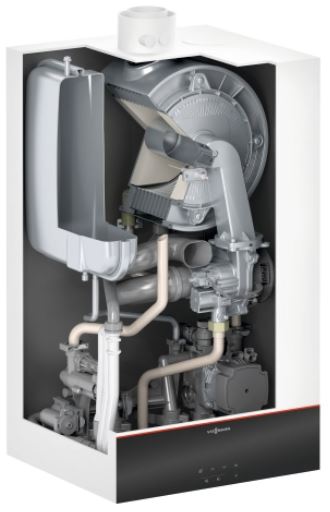

12828. Im Gerät integriert sind: Komplette Wärmezelle bestehend aus
Wärmetauscher mit Inox-Radial-Heizfläche aus Edelstahl, eingebautem
Ausdehnungsgefäß und modulierendem MatriX-Plus-Brenner, komplett mit
drehzahlgeregelten Gebläse und integriertem Gaskombiregler, elektronische
Verbrennungsregelung Lambda Pro, Ionisations-Flammenüberwachung und elektrischer
Hochspannungszündung. Für Erd- und Flüssiggas nach EN 15502 geprüft und
zugelassen. Hydraulik mit eingebauter, drehzahlgeregelter
Hocheffizienz-Umwälzpumpe und automatischem Entlüfter. Mit angebauter
Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet.
Mit digitaler Kessel- und Heizkreisregelung, LED-Display und
Touch Buttons für konstanten, angehobenen oder witterungsgeführten Betrieb. Für
den Betrieb mit gleitend abgesenkter Kesselwassertemperatur. Für Heizungsanlagen
mit einem angeschlossenen Heizkreis und/oder in Verbindung mit einem
Erweiterungssatz (Zubehör) für einen Heizkreis mit Mischer. Für den Heizkreis
ohne Mischer mit hydraulischer Weiche und Heizkreispumpe ist eine Erweiterung
(Zubehör) erforderlich. Für Anschluss einer Zirkulationspumpe ist eine
Erweiterung (Zubehör) erforderlich. Sollte bereits eine Erweiterung für eine
hydraulische Weiche vorhanden sein, kann die Zirkulationspumpe hier mit
angeschlossen werden.
Zeiträume für die Heizkreise und Trinkwassererwärmung getrennt einstellbar.
Mit Speichertemperaturregelung, automatischer Sommer-/ Winterzeitumstellung,
integriertem Diagnosesystem, Wartungsmeldung via App und kontrollierter
Estrichtrocknung. Einstellungen für Betriebsarten, Komfortfunktion,
Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen- und
Brennerabschaltung sowie Sommersparbetrieb und variable Heizgrenze. Möglichkeit
zur Einstellung von Raumtemperatur, Trinkwassertemperatur und Abfrage von
Temperaturen.
Kommunikationsfähig über PlusBus, WLAN und Low-Power-Funk.
Kommunikationsmodul im Gerät integriert. Anschluss externes Betriebsprogramm mit
Wirkung auf alle Heizkreise über Erweiterung als Zubehör über PlusBus möglich.
Anschluss leitungsgebundener Fernbedienung Vitotrol 200-E (über PlusBus, max. 1
Stück, Zubehör) und Funktionserweiterungen (Zubehör) über PlusBus möglich. Gerät
enthält Anlagenschalter, elektronischen Maximaltemperaturbegrenzer,
Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige. Solare
Trinkwassererwärmung ist in Verbindung mit der Erweiterung EM-S1 (Zubehör) für
Wandmontage möglich. Ein Kollektortemperatursensor und ein
Speichertemperatursensor gehören zum Lieferumfang der Erweiterung EM-S1
Vorteile des Vitodens 100-W:
- Zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von
bis zu 20 %
- Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch
Pausenzeitenoptimierung und großen Modulationsbereich von bis zu 1:10.
- Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl.
- MatriX-Plus-Brenner mit Lambda Pro Verbrennungsregelung für dauerhaft
hohen Wirkungsgrad und niedrige Emissionswerte.
- Stromsparende Hocheffizienz-Umwälzpumpe.
- Einfache Bedienung über Regelung mit LED-Display und Touch Buttons.
- Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und
Service über Viessmann Apps.
- Lokaler Zugriff für Service und Inbetriebnahme über Viessmann Apps (ohne
aktive Internetverbindung).

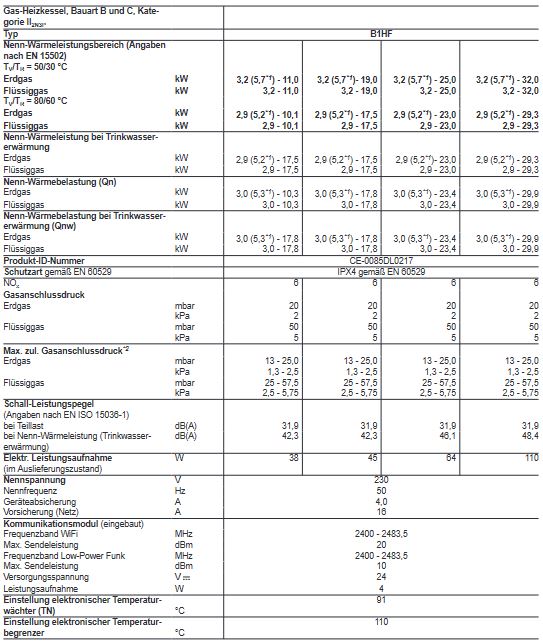

Technische Daten:
- Typ: B1HF
- Farbe Vitopearlwhite
- Nenn-Wärmeleistung 50/30°C 5,7 - 19 kW
- Nenn-Wärmeleistung 80/60°C 5,2 - 17,5 kW
- Trinkwasserleistung 17.5 kW

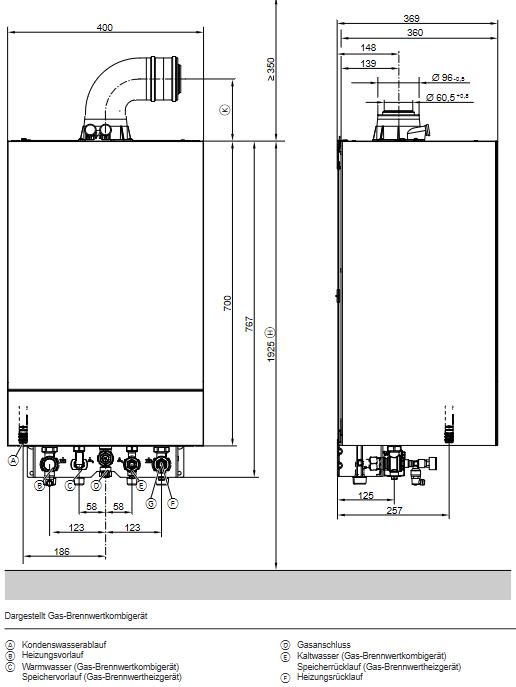

- Tiefe 360 mm
- Breite 400 mm
- Höhe 700 mm
- Gewicht 32 kg
- Zul. Betriebsdruck 3 bar
- Abgasanschluss 60 mm
- Zuluftanschluss 100 mm

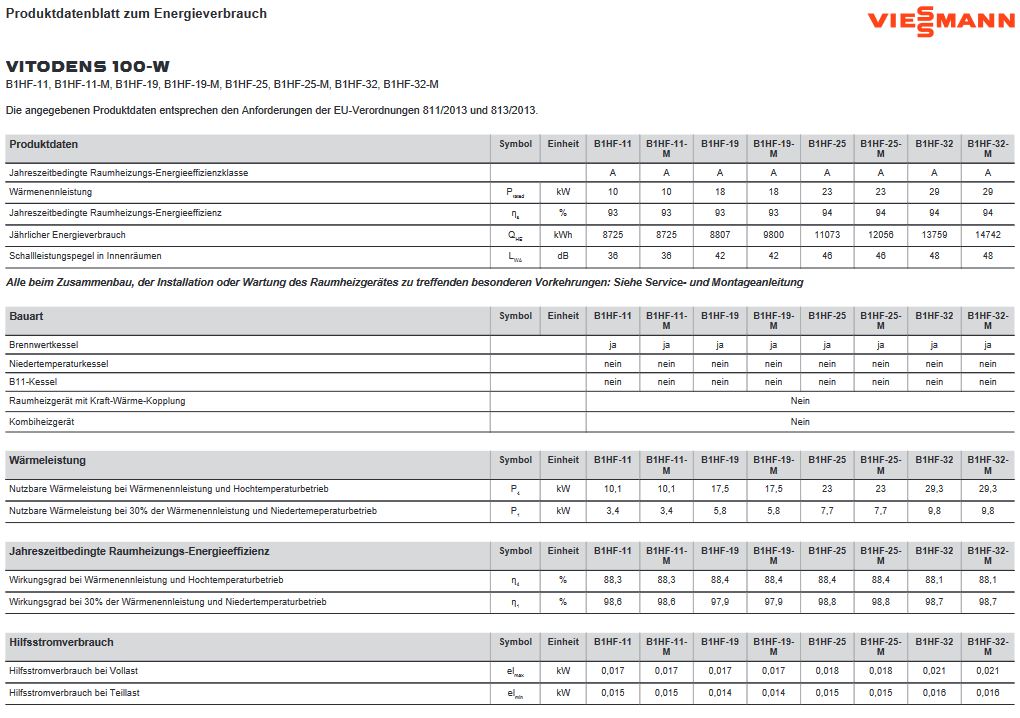

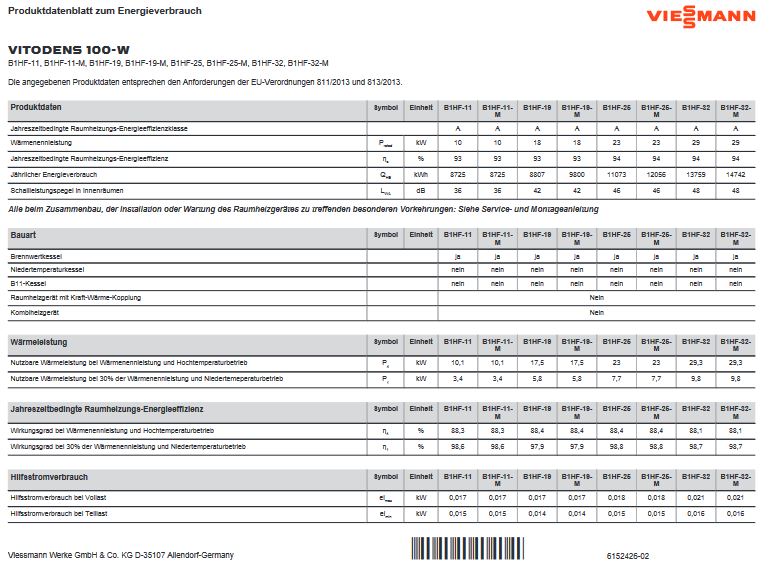

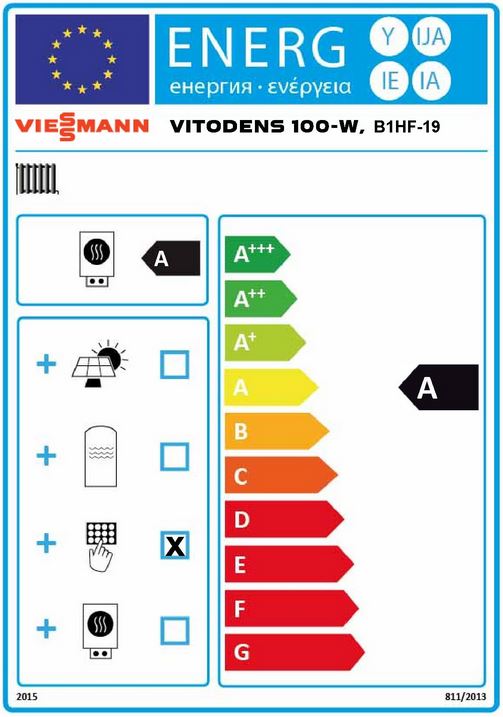

- Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Heizkessel
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse A
Nenn-Wärmeleistung 18 kW
- Jahreszeitbedingte Raumheizungs-Energieeffizienz 93 %
- Jährlicher Energieverbrauch 9800 kWh
- Schall-Leistungspegel 36 dB
- Temperaturregler Temperaturregler Klasse II
- Beitrag Raumheizungs-Energieeffizienz 2 %
- Energieeffizienz Verbund (Heizung) 93 %
- Energieeffizienzklasse Verbund (Heizung) A
Lieferumfang:
- Modulierender und gebläseunterstützter Vormischbrenner mit Lambda Pro
- Regelung mit integrierter WLAN-Schnittstelle
- Sicherheitsarmaturen eingebaut
- Drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege- Ventil (für
Anschluss eines Speicher-Wassererwärmers)
- Ausdehnungsgefäß (8 Liter)
- Anschlussfertig verrohrt und verdrahtet
- Kesselanschluss-Stück
- Interne Rückströmsicherung
Installation:
- Die Montage (Gas /Wasser) sowie die Erstinbetriebnahme und die Wartung
dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung
mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
