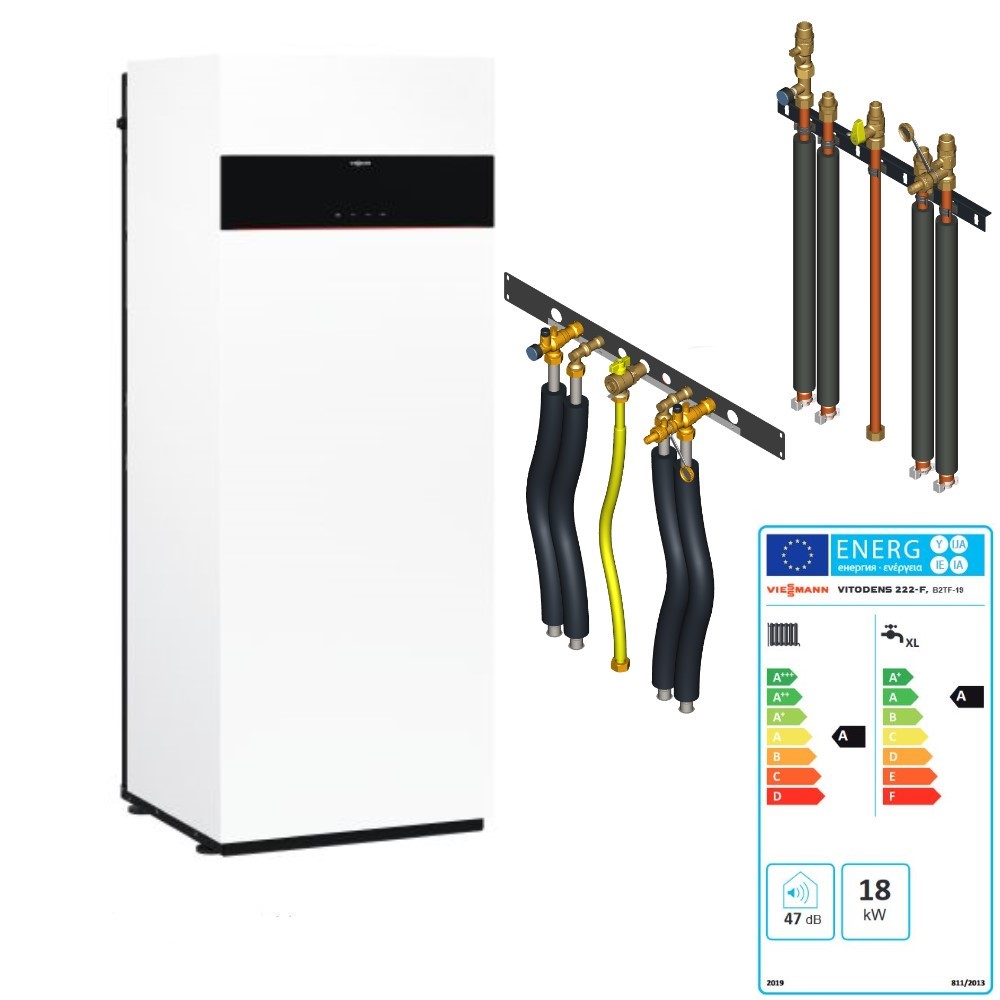

Viessmann Vitodens 222-F mit 2,5 - 19 kW - Gas-Brennwert-Kompaktheizgerät
mit Rohrwendelspeicher
Herstellerteilenummer: Z022104 + Z022108
Beschreibung:
- Brennwertkompaktgerät für Erd- und Flüssiggas nach EN 677
- mit integrierter Trinkwassererwärmung
- geeignet für Einfamilien- und Reihenhäuser
- Standgerät für raumluftunabhängigen oder für raumluftabhängigen Betrieb
nach TRGI
- CE-zertifiziert und bauartgeprüft
- mit angebauter Kesselverkleidung aus Stahlblech epoxidharzbeschichtet

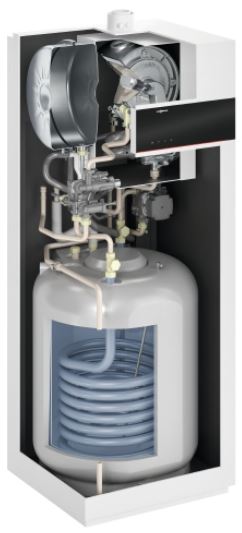

- emaillierter Rohrwendel-Warmwasserspeicher 130 Liter aus Stahl mit
Ceraprotect-Emaillierung und Magnesium-Schutzanode
- Wärmedämmung aus PU-Schaum
- MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und
elektronischer Verbrennungsregelung Lambda Pro Plus
- Regelung mit 7-Zoll-Graustufen-Display und integrierter
WLAN-Schnittstelle
- Außentemperatursensor leitungsgebunden
- Hydraulikeinheit mit Multistecksystem
- Sicherheitsarmaturen eingebaut
- Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers
- drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wegeventil
- Ausdehnungsgefäß 18 Liter
- anschlussfertig verrohrt und verdrahtet
- inkl. Kesselanschlussstück
- mit witterungsgeführter, digitaler Kessel- und Heizkreisregelung für den
Betrieb mit gleitend abgesenkter Kesselwassertemperatur
- für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis ohne
Mischer und/oder in Verbindung mit je einem Erweiterungssatz für 1 oder 2
Heizkreis(e) mit Mischer (Zubehör)
- für den Heizkreis (ohne Mischer) mit hydraulischer Weiche und
Heizkreispumpe ist eine Erweiterung (Zubehör) erforderlich
- mit zwei Pumpenausgängen für einer Speicherladepumpe (werkseitig
angeschlossen), eine sekundäre Heizkreispumpe oder eine
Trinkwasserzirkulationspumpe (abhängig vom Hydraulikschema)
- Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulation des
Trinkwassers getrennt einstellbar
- mit Speichertemperaturregelung
- erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten
Trinkwassertemperatursollwert möglich
- mit automatischer Sommer-/Winterzeitumstellung
- integriertes Diagnosesystem
- Wartungsmeldung und kontrollierter Estrichtrocknung mit Wirkung auf alle
Heizkreise
- Einstellungen für Betriebsarten, Länger-Warm-Betrieb, Ferienprogramm,
Ferien-zu-Hause-Programm, Schornsteinfegerprüfung, bedarfsabhängige
Heizkreispumpen und Brennerabschaltung, sowie Sommersparbetrieb und variable
Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3
Raumtemperatur-Niveaus), der Trinkwassertemperatur und zur Abfrage von
Temperaturen
- integrierter Wasserdrucksensor zur Messung des Anlagendrucks mit
einstellbarem Anlagenvorlauftemperatursollwert und Diagnose
Einfache Bedienung über:
- 7-Zoll-Graustufen-Display mit großer Schrift und kontextbezogener Hilfe
- kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Low-Power-Funk
- Funk-Modul integriert in das Gerät
- Fernbedienung und Überwachung des Geräts über Smartphone mit der ViCare
App in Verbindung mit integrierter Internetschnittstelle und bauseitigem
Internetzugang über WLAN möglich
- Anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise oder
externes Sperren über Erweiterung als Zubehör über PlusBus möglich
- externe Vorgabe Temperatur-Sollwert (variabel) über 0 bis 10
V-Schnittstelle (Zubehör) möglich
- Verriegelung externer Abluftgeräte, Anschluss eines externen
Flüssiggasventils (Zubehör) möglich
- über die Viessmann CAN-Datenschnittstelle ist der Anschluss des WAGO
Gateways (Zubehör) möglich

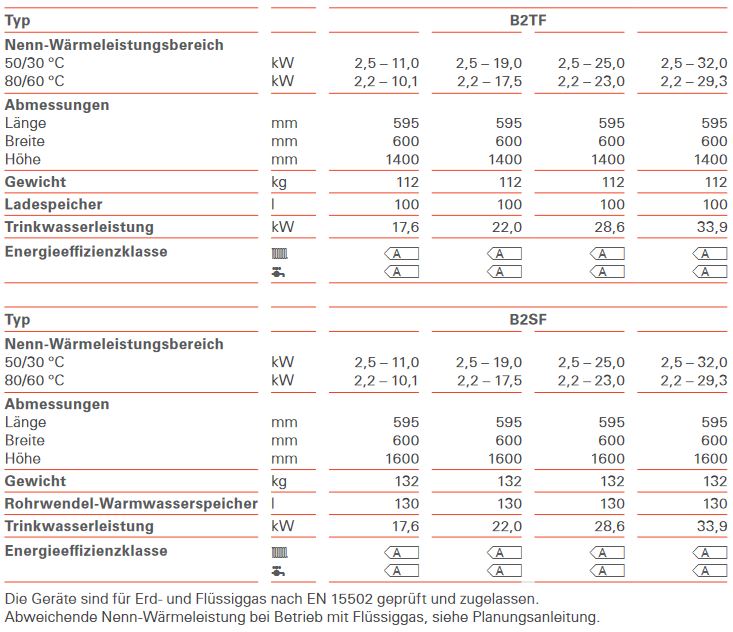

Technische Daten:
- Nennwärmeleistung 50/30 °C: 2,5 - 19,0 kW
- Nennwärmeleistung 80/60 °C: 2,2 - 17,5 kW
- Nennwärmeleistung bei Trinkwassererwärmung: 2,2 - 22,0 kW
- Nennwärmebelastung (Qn): 2,3 - 17,8 kW
- Nennwärmeleistung bei Trinkwassererwärmung (Qnw): 22,7 kW
- Gasanschlussdruck Erdgas: 20 mbar / 2 kPa
- Gasanschlussdruck Flüssiggas: 50 mbar / 5 kPa
- Gasanschlussdruck Erdgas max.: 25,0 mbar / 2,5 kPa
- Gasanschlussdruck Flüssiggas max.: 57,5 mbar / 5,75 kPa
- Schallleistungspegel Teillast: 38,8 dB(A)
- Schallleistungspegel Trinkwassererwärmung: 49,2 dB(A)
- Elektr. Leistungsaufnahme: 51 Watt
- Inhalt Heizwasser (ohne Membran-Druckausdehnungsgefäß): 3,0 Liter
- Nennumlaufwassermenge: 752 l/h
- Inhalt Ausdehnungsgefäß: 18 Liter
- Vordruck Ausdehnungsgefäß: 0,75 bar / 75 kPa
- Zul. Betriebsdruck: 3,0 bar / 0,3 kPa
- Inhalt Warmwasserspeicher: 130 Liter
- Zul. Betriebsdruck (trinkwasserseitig): 10 bar / 1 MPa
- Trinkwasserdauerleistung: 21,3 kW
- Trinkwassererwärmung von 10 auf 45 °C: 515,4 l/h
- Leistungskennzahl NL*4: 1,5
- Warmwasserausgangsleistung bei Trinkwassererwärmung von 10 auf 45 °C:
170,3 l/10 min.
- Vorlauftemperatur max.: 82 °C
- Kondenswassermenge max.: 3,2 l/h
- Norm-Nutzungsgrad: bis 98 % (Hs)

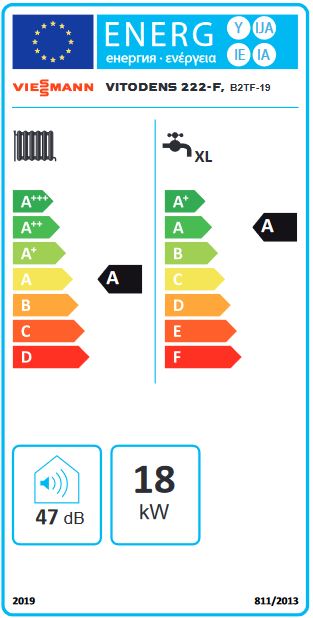

- Energieeffizienzklasse Heizen: A
- Energieeffizienzklasse Trinkwassererwärmung Zapfprofil XL: A
- Energieverbrauch jährlich: 8473 kWh
- Jährlicher Stromverbrauch: 59 kWh
- Kondenswasseranschluss (Schlauchtülle): Ø 20 - 24 mm
- Abgasanschluss: Ø 60 mm
- Zuluftanschluss: Ø 100 mm
- Gasanschluss: R 1/2"
- Produkt-ID-Nummer: CE-0085CT0017
- Schutzart: IP X4

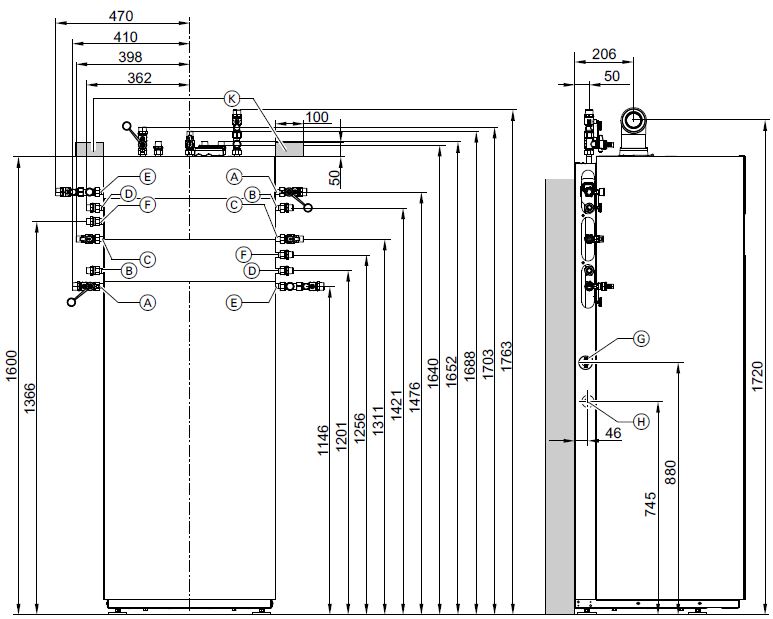

- Länge: 595 mm
- Breite: 600 mm
- Höhe: 1600 mm
- Gewicht ohne Heizwasser: 132 kg
- Farbton: Vitopearlwhite (Weiß)
- Serie: Vitodens 222-F
- Typ: B2SF
- Hersteller: Viessmann
Anschluss-Set für Aufputzinstallation oben bestehend aus:
- Anschlussrohren
- Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
- KFE-Hahn
- zwei Anschlussstücken Trinkwasser R 1/2"
- Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"
Anschluss-Set für Aufputzinstallation nach links oder rechts
bestehend aus:
- Anschlussrohren
- Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
- KFE-Hahn
- zwei Anschlussstücken Trinkwasser R 1/2"
- Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"
Lieferumfang:
- 1 x Viessmann Vitodens 222-F 19 kW Gasbrennwertkompaktgerät
- 1 x Viessmann Bedieneinheit (Regelung) HMU-C
- 1 x Viessmann Beipack Aussentemperatursensor
- 1 x Viessmann TU-Set Vitodens
- 1 x Viessmann Anschluss-Set Aufputzinstallation (laut Ihrer Auswahl)
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und
die Wartung dieses Gerätes dürfen nur von einem
SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen
Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
WEEE-Reg.-Nr.: DE 58723830
