Viessmann Gas Brennwert Kompaktgerät Vitodens 222-F 25 kW Paket B2SF

Paket Vitodens 222-F 25,0 kW alle Gasarten witterungsgeführt HMU-C Kombigerät - 130 Liter Rohrwendel-Speicher-Wassererwärmer

Herstellerteilenummer: Z022105 + Z022109

Beschreibung:

• Brennwertkompaktgerät für Erd- und Flüssiggas nach EN 677
• mit integrierter Trinkwassererwärmung
• geeignet für Einfamilien- und Reihenhäuser
• Standgerät für raumluftunabhängigen oder für raumluftabhängigen Betrieb nach TRGI
• CE-zertifiziert und bauartgeprüft
• mit angebauter Kesselverkleidung aus Stahlblech epoxidharzbeschichtet

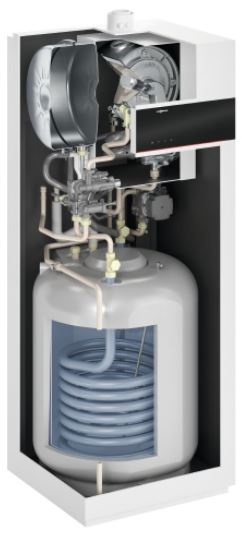

• emaillierter Rohrwendel-Warmwasserspeicher 130 Liter aus Stahl mit Ceraprotect-Emaillierung und Magnesium-Schutzanode
• Wärmedämmung aus PU-Schaum
• MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und elektronischer Verbrennungsregelung Lambda Pro Plus
• Regelung mit 7-Zoll-Graustufen-Display und integrierter WLAN-Schnittstelle
• Außentemperatursensor leitungsgebunden
• Hydraulikeinheit mit Multistecksystem
• Sicherheitsarmaturen eingebaut
• Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers
• drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wegeventil
• Ausdehnungsgefäß 18 Liter
• anschlussfertig verrohrt und verdrahtet
• inkl. Kesselanschlussstück
• mit witterungsgeführter, digitaler Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur
• für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis ohne Mischer und/oder in Verbindung mit je einem Erweiterungssatz für 1 oder 2 Heizkreis(e) mit Mischer (Zubehör)
• für den Heizkreis (ohne Mischer) mit hydraulischer Weiche und Heizkreispumpe ist eine Erweiterung (Zubehör) erforderlich
• mit zwei Pumpenausgängen für einer Speicherladepumpe (werkseitig angeschlossen), eine sekundäre Heizkreispumpe oder eine Trinkwasserzirkulationspumpe (abhängig vom Hydraulikschema)
• Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• mit Speichertemperaturregelung
• erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatursollwert möglich
• mit automatischer Sommer-/Winterzeitumstellung
• integriertes Diagnosesystem
• Wartungsmeldung und kontrollierter Estrichtrocknung mit Wirkung auf alle Heizkreise
• Einstellungen für Betriebsarten, Länger-Warm-Betrieb, Ferienprogramm, Ferien-zu-Hause-Programm, Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen und Brennerabschaltung, sowie Sommersparbetrieb und variable Heizgrenze
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus), der Trinkwassertemperatur und zur Abfrage von Temperaturen
• integrierter Wasserdrucksensor zur Messung des Anlagendrucks mit einstellbarem Anlagenvorlauftemperatursollwert und Diagnose

Einfache Bedienung über:

• 7-Zoll-Graustufen-Display mit großer Schrift und kontextbezogener Hilfe
• kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Low-Power-Funk
• Funk-Modul integriert in das Gerät
• Fernbedienung und Überwachung des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
• Anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise oder externes Sperren über Erweiterung als Zubehör über PlusBus möglich
• externe Vorgabe Temperatur-Sollwert (variabel) über 0 bis 10 V-Schnittstelle (Zubehör) möglich
• Verriegelung externer Abluftgeräte, Anschluss eines externen Flüssiggasventils (Zubehör) möglich
• über die Viessmann CAN-Datenschnittstelle ist der Anschluss des WAGO Gateways (Zubehör) möglich

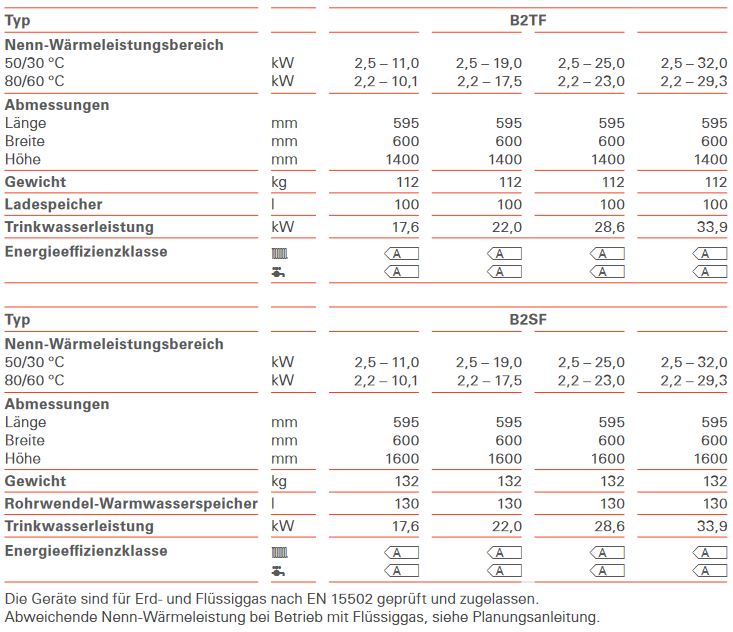

Technische Daten:

• Nennwärmeleistung 50/30 °C: 2,5 - 25,0 kW
• Nennwärmeleistung 80/60 °C: 2,2 - 23,0 kW
• Nennwärmeleistung bei Trinkwassererwärmung: 2,2 - 28,6 kW
• Nennwärmebelastung (Qn): 2,3 - 23,4 kW
• Nennwärmeleistung bei Trinkwassererwärmung (Qnw): 29,5 kW
• Gasanschlussdruck Erdgas: 20 mbar / 2 kPa
• Gasanschlussdruck Flüssiggas: 50 mbar / 5 kPa
• Gasanschlussdruck Erdgas max.: 25,0 mbar / 2,5 kPa
• Gasanschlussdruck Flüssiggas max.: 57,5 mbar / 5,75 kPa
• Schallleistungspegel Teillast: 38,8 dB(A)
• Schallleistungspegel Trinkwassererwärmung: 50,7 dB(A)
• Elektr. Leistungsaufnahme: 78 Watt
• Inhalt Heizwasser (ohne Membran-Druckausdehnungsgefäß): 3,0 Liter
• Nennumlaufwassermenge: 988 l/h
• Inhalt Ausdehnungsgefäß: 18 Liter
• Vordruck Ausdehnungsgefäß: 0,75 bar / 75 kPa
• Zul. Betriebsdruck: 3,0 bar / 0,3 kPa
• Inhalt Warmwasserspeicher: 130 Liter
• Zul. Betriebsdruck (trinkwasserseitig): 10 bar / 1 MPa
• Trinkwasserdauerleistung: 24,0 kW
• Trinkwassererwärmung von 10 auf 45 °C: 586,8 l/h
• Leistungskennzahl NL*4: 1,7
• Warmwasserausgangsleistung bei Trinkwassererwärmung von 10 auf 45 °C: 179,5 l/10 min.
• Vorlauftemperatur max.: 82 °C
• Kondenswassermenge max.: 4,1 l/h
• Norm-Nutzungsgrad: bis 98 % (Hs)
• Energieeffizienzklasse Heizen: A
• Energieeffizienzklasse Trinkwassererwärmung Zapfprofil XL: A
• Energieverbrauch jährlich: 10723 kWh
• Jährlicher Stromverbrauch: 60 kWh
• Kondenswasseranschluss (Schlauchtülle): Ø 20 - 24 mm
• Abgasanschluss: Ø 60 mm
• Zuluftanschluss: Ø 100 mm
• Gasanschluss: R 1/2"
• Produkt-ID-Nummer: CE-0085CT0017
• Schutzart: IP X4

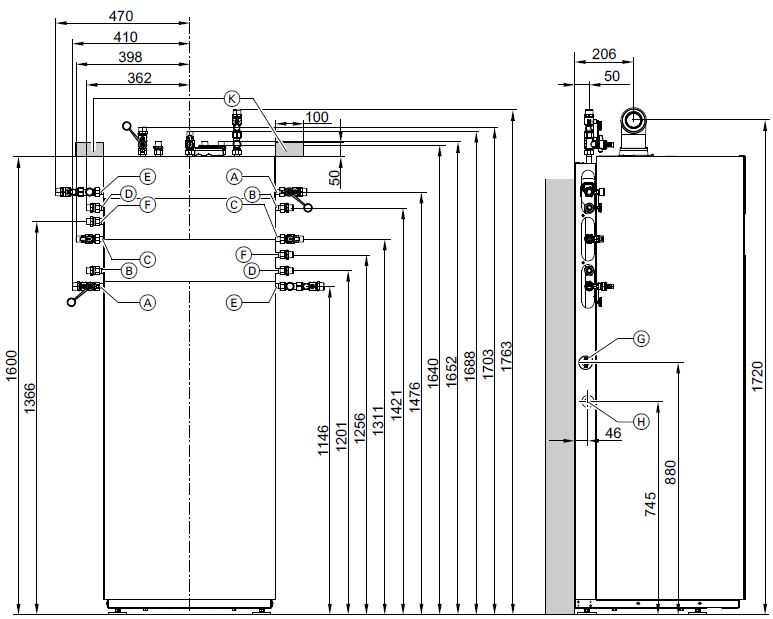

• Länge: 595 mm
• Breite: 600 mm
• Höhe: 1600 mm
• Gewicht ohne Heizwasser: 132 kg
• Farbton: Vitopearlwhite (Weiß)
• Serie: Vitodens 222-F
• Typ: B2SF
• Hersteller: Viessmann

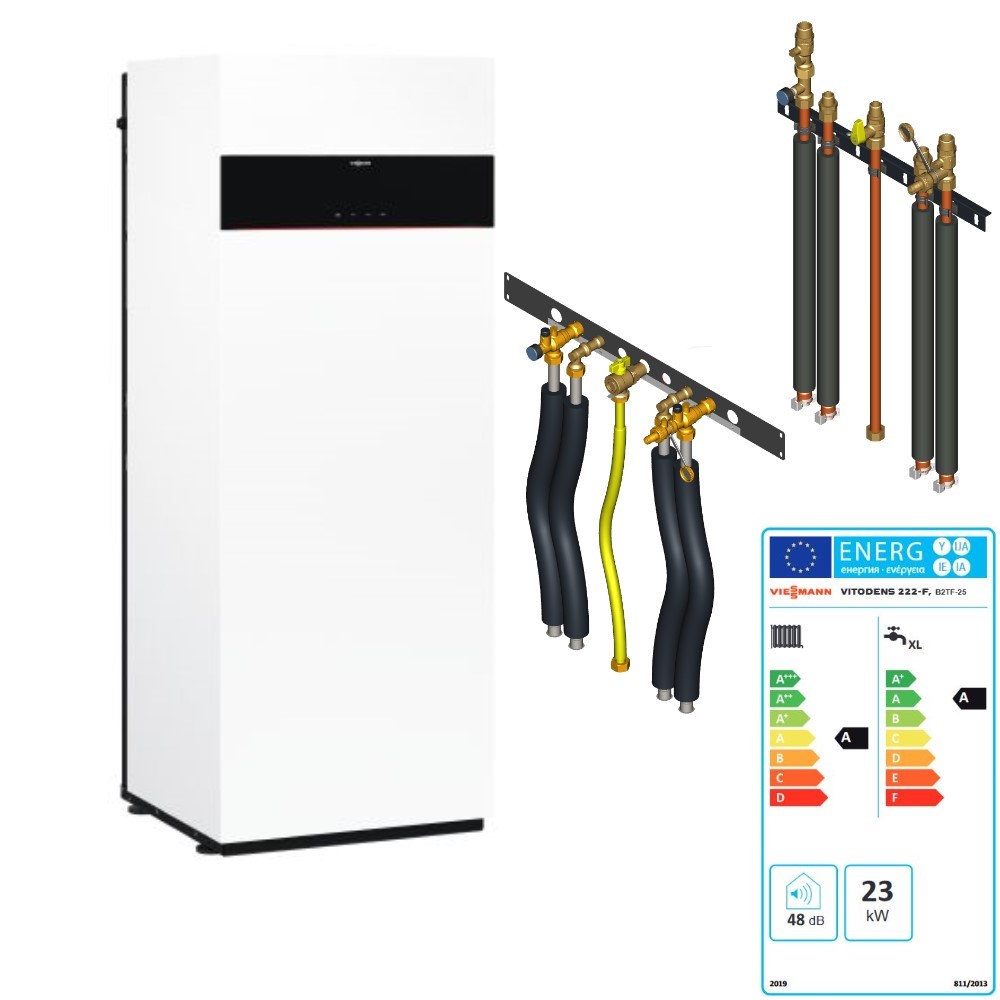

Anschluss-Set für Aufputzinstallation oben bestehend aus:

• Anschlussrohren
• Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
• KFE-Hahn
• zwei Anschlussstücken Trinkwasser R 1/2"
• Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"

Anschluss-Set für Aufputzinstallation nach links oder rechts bestehend aus:

• Anschlussrohren
• Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
• KFE-Hahn
• zwei Anschlussstücken Trinkwasser R 1/2"
• Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"

Lieferumfang:

• 1 x Viessmann Vitodens 222-F 25 kW Gasbrennwertkompaktgerät
• 1 x Viessmann Bedieneinheit (Regelung) HMU-C
• 1 x Viessmann Beipack Aussentemperatursensor
• 1 x Viessmann TU-Set Vitodens
• 1 x Viessmann Anschluss-Set Aufputzinstallation (laut Ihrer Auswahl)

Installation:

• Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
