Viessmann Noppenplatte Fußbodenheizung 181,44 m² + Rohr = 1120 m + RDS = 175 m

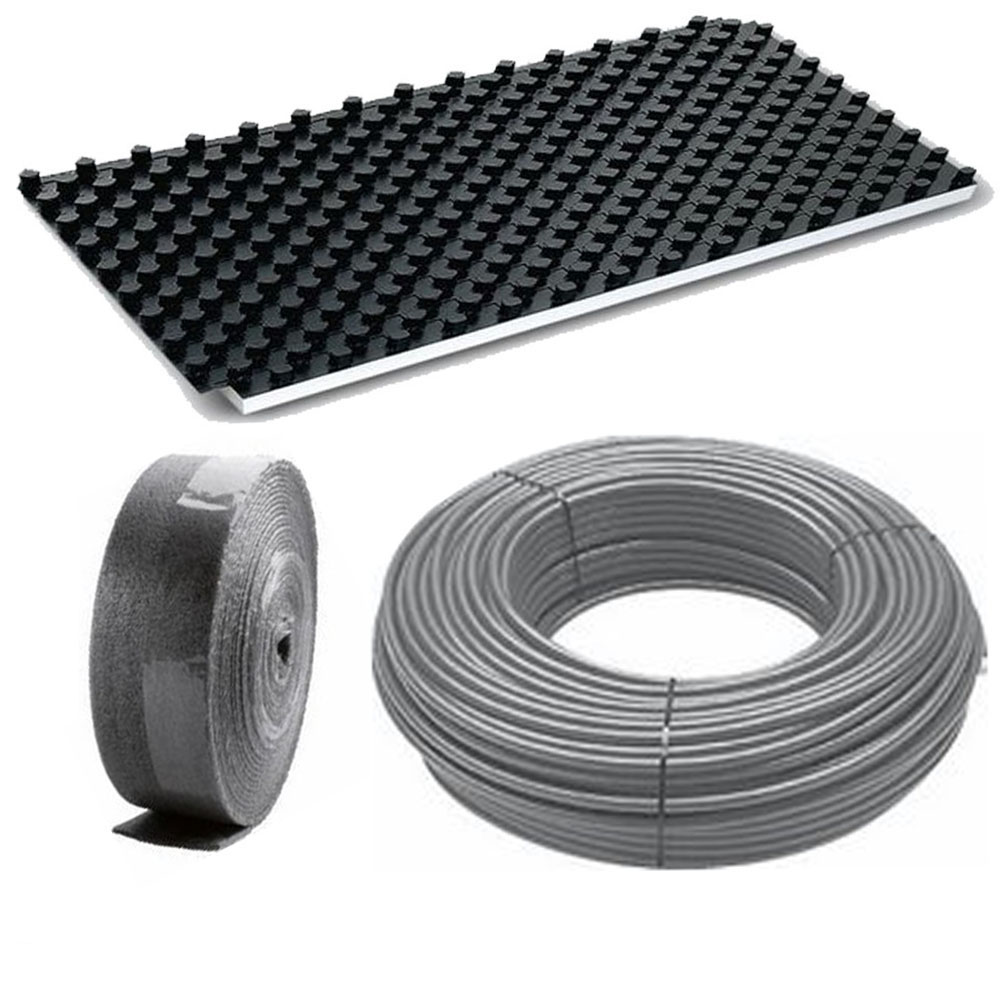

Viessmann Fußbodenheizungspaket Noppenplatte NM50/30 - PEX-c Rohr 16x2,0 mm und Zubehör
Beschreibung:
Die Noppenelemente mit Polystyrol-Noppenfolie und 2-Schicht EPS (expandiertem Polystyrolschaum) mit Trittschallverbesserung und Wärmedämmung ermöglichen eine rechtwinklige sowie mit Hilfe eines Befestigungsstreifens eine diagonale Verlegung. Die Noppen sind ausgeschäumt und dadurch begehbar. Der Hinterschnitt von 4 mm und die spezielle Noppengeometrie ermöglichen eine einfache Montage und eine sichere Rohrfixierung.
Die Vorteile auf einen Blick:
- Ein-Mann-Montage
- Diagonale – und rechtwinklige Verlegung
- Normgerechte Verlegeabstände
- Hohe Belastbarkeit
- Effektive Verlegefläche 1,26 m²
- Sichere Fixierung der Rohre
Technische Daten Noppenplatte:
- Wärmedurchlasswiderstand [(m² · K)] 0,75
- Maximale Verkehrslast [kN/m²] ≤ 5
- Effektive Verlegefläche [m²] 1,26
- Abmessungen [mm] 1450 x 950 x 50
- Wärmeleitgruppe 040
- Baustoffklasse gemäß DIN 4102 B2
- Trittschallverbesserung 28 dB (auf Massivdecke mit Estrichgewicht ≤ 70 kg/m²)
- Raum/Nutzungsart Verlegeabstand Noppensystem
- Bäder und Randzonen: 10
- Küchen: 15,0
- Wohnräume: 15,0 bis 20
- Bürogebäude: Hotels etc. 20 bis 25
Technische Daten Vitoset PEX-c Rohr:
- Sauerstoffdichtes Heizrohr, mit innenliegender „geschützter“ Sauerstoffsperre aus Polyethylen-HD
- Diffusionsdicht nach DIN 4726 / DIN EN 15875ff
- 16 x 2 mm
- Maximaler Betriebsdruck: 6 bar
- Maximale Betriebstemperatur: 95 °C
- Mindest-Biegeradius: 5 x da
- Silberfarben, flexibel
Lieferumfang der Pakete:
| Fläche | Rohrlänge | Randdämmstreifen 25m/Rol |
| 10,08 m² | 120 m | 1 Rolle |
| 20,16 m² | 120 m | 1 Rolle |
| 30,24 m² | 200 m | 1 Rolle |
| 40,32 m² | 320 m | 2 Rollen |
| 50,40 m² | 320 m | 2 Rollen |
| 60,48 m² | 400 m | 2 Rollen |
| 70,56 m² | 440 m | 3 Rollen |
| 80,64 m² | 600 m | 3 Rollen |
| 90,72 m² | 600 m | 3 Rollen |
| 100,80 m² | 720 m | 4 Rollen |
| 110,88 m² | 720 m | 4 Rollen |
| 120,96 m² | 720 m | 4 Rollen |
| 131,04 m² | 800 m | 5 Rollen |
| 141,12 m² | 800 m | 5 Rollen |
| 151,20 m² | 1000 m | 6 Rollen |
| 161,28 m² | 1000 m | 6 Rollen |
| 171,36 m² | 1120 m | 6 Rollen |
| 181,44 m² | 1120 m | 7 Rollen |
| 191,52 m² | 1200 m | 7 Rollen |
| 201,60 m² | 1200 m | 7 Rollen |
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
DE
Tel: 06452 70-0
E-Mail: info@viessmann.com
