Viessmann Paket Vitocal 222-G 10,4 kW - Sole-Wasserwärmepumpe Typ BWT
221.B10
Artikelnummer: Z017844
Beschreibung:
Die Vitocal 222-G wurde als kompakte, hocheffiziente Lösung für den Neubau
entwickelt. Dabei wird zum einen durch die Integration von großzügig
dimensionierten Wärmetauschern ein hoher COP-Wert (COP = Coefficient of
Performance) bis 5,0 nach EN 14511 bei Sole 0 °C/Wasser 35 °C erreicht.
Die Jahresarbeitszahl gibt über den Zeitraum eines Jahres das Verhältnis
zwischen abgegebener Wärmemenge (Heizwärme) und zugeführter Energie
(Antriebsenergie) an. Einen wesentlichen Anteil an der Erhöhung der
Jahresarbeitszahl hat das innovative RCD-System (Refrigerant Cycle Diagnostic),
das eine besonders präzise und schnelle Regelung des Kältekreises über ein
elektronisches Expansionsventil ermöglicht. Das RCD-System stellt sicher, dass
die Wärmepumpe in jedem Betriebspunkt optimal arbeitet. Daneben sorgen
energiesparende Hocheffizienzpumpen für den Sole- und Heizkreis in allen drei
Leistungsgrößen für besonders geringe Verbrauchskosten und somit für eine hohe
Jahresarbeitszahl.
Vorteile der Vitocal 222-G:
- Niedrige Betriebskosten durch hohe Leistungszahlen: COP-Wert nach EN
14511 bis 5,0 (Sole 0 °C/Wasser 35 °C), (COP = Coefficient of Performance)

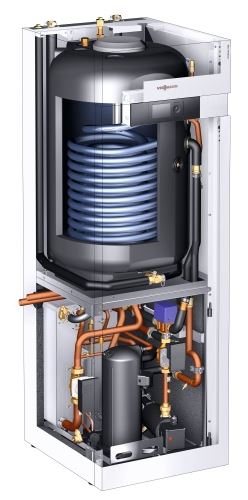

- Hoher Warmwasserkomfort durch integrierten Warmwasserspeicher mit 170
Litern Inhalt
- Maximale Vorlauftemperatur bis 65 °C für hohen Trinkwasserkomfort
- Stromsparende Hocheffizienzpumpen integriert
- Besonders leise durch innovatives Schalldämmkonzept mit einem
Schallleistungspegel von 38 dB(A) bei Sole 0 °C/Wasser 35 °C
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und
Grafikanzeige
- Einfache Einbringung durch niedrige Bauhöhe und teilbares Gehäuse
- Ansteuerung des Wohnungslüftungsgeräts Vitovent 300-F
- Heizwasser-Durchlauferhitzer serienmäßig integriert
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaik-Anlagen
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über
Viessmann Apps
- Vitocal 333-G-NC: Komfortabel und kompakt durch integrierte Kühlfunktion
NC („natural cooling“)
- Energieeffizienzklasse* A++ / A++
- Energieeffizienzklasse Trinkwasserbereitung: A
Technische Daten:

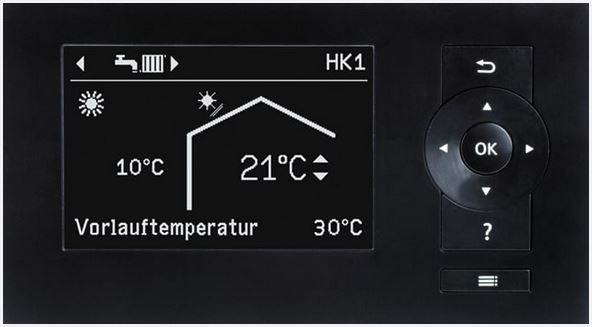

Beschreibung Vitotronic 200:
Anlagenschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle
und Bedienteil. Einfache Bedienung mit grafischem Display mit
Klartextunterstützung, großer Schrift und kontrastreicher
schwarz/weiß-Darstellung sowie kontextbezogener Hilfe. Möglichkeiten zur
Einstellung für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm,
Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von Temperaturen. Mit
bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und
variabler Heizgrenze. Mit automatischer Sommer-/Winterumschaltung,
Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem,
Betriebstagebuch und Ausgang Sammelstörmeldung. Über KM-BUS ist eine einfache
Fernüberwachung möglich (Vitocom 100, Typ GSM als Zubehör erforderlich).
Fernbedienung ist mit Vitotrol App und Vitocom 100, Typ LAN1 (Zubehör) über
DSL/Internet möglich. Über LON-BUS und/oder Vitogate 200, Typ KNX (Zubehör)
kommunikationsfähig mit übergeordneten Leitsystemen. COP-optimierte
Kaskadenfunktion für bis zu 5 Wärmepumpen über LON-BUS ist möglich (Zubehör
erforderlich). Über den Optolink-Anschluss ist eine drahtlose WLAN
Daten-Kommunikation mit der WLAN-Schnittstelle Vitoconnect 100, Typ OPTO1
möglich. Diese ermöglicht den Datenaustausch der Regelung für Bedienung über
Viessmann App und Fernüberwachung durch Servicefirmen. Datenaustausch mit bis zu
32 Heizkreisregelungen Vitotronic 200-H über LON-BUS ist möglich. Für die
Funktion Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung
auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und
Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist eine
Funktionserweiterung der Regelung mit der externen Erweiterung EA1 (Zubehör)
erforderlich.
Technische Daten:
Viessmann Sole-Zubehörpaket zum fachgerechten Anschluss der
Sole-Leitung an die Vitocal 222-G bestehend aus:
- Lufttopf
- Sicherheitsventil 3 bar
- Manometer
- 2 Füll- und Entleerungshähne
- Absperrung
- Ausdehnungsgefäß 25 Liter weiß
- Wandhalterung für MAG
- Kappenventil
Beschreibung Vitoconnect 100:
Das WLAN-Modul Vitoconnect 100 ist die Schnittstelle zwischen Heizkessel und
ViCare. Es wird direkt über ein Kabel an die Vitotronic Regelung angeschlossen.
Ein Steckernetzteil zur Stromversorgung gehört zum Lieferumfang. Der nur zehn
mal zehn Zentimeter große Adapter ist zur Wandmontage vorgesehen. Per Plug &
Play wird das Modul mit dem heimischen DSL-Router verbunden und registriert.
Dafür genügt das Abscannen des beiliegenden QR-Codes mit dem Smartphone.
Vitoconnect 100 ist mit mobilen Endgeräten und den Betriebssystemen iOS und
Android kompatibel. Kontroll-LEDs zeigen die Datenkommunikation zwischen
Wärmeerzeuger und Internet an.
- Anzeigen des Anlagenstatus für den Anlagenbetreiber
- Einfache Fernbedienungsfunktion z. B. Anpassung des
Raumtemperatur-Sollwerts oder der Betriebsarten
- Anpassung der Heizzeiten über einen Schaltzeitassistenten
- Schnellwahltasten für Party- und Absenkbetrieb („Ganz lange warm“ und
„Unterwegs“)
- Meldung von Fehlern per Push-Benachrichtigungen
- Automatisch hinterlegte Kontaktdaten des Fachbetriebs
- Fehlerbeschreibung im Klartext
- Betriebsdaten der Anlage für den Fachbetrieb in Vitoguide integrierbar
- Einfache Übermittlung von Anlagendaten z. B. Fehlermeldungen per E-Mail
oder telefonische Kontaktaufnahme mit dem Fachbetrieb
- Energiespartipps

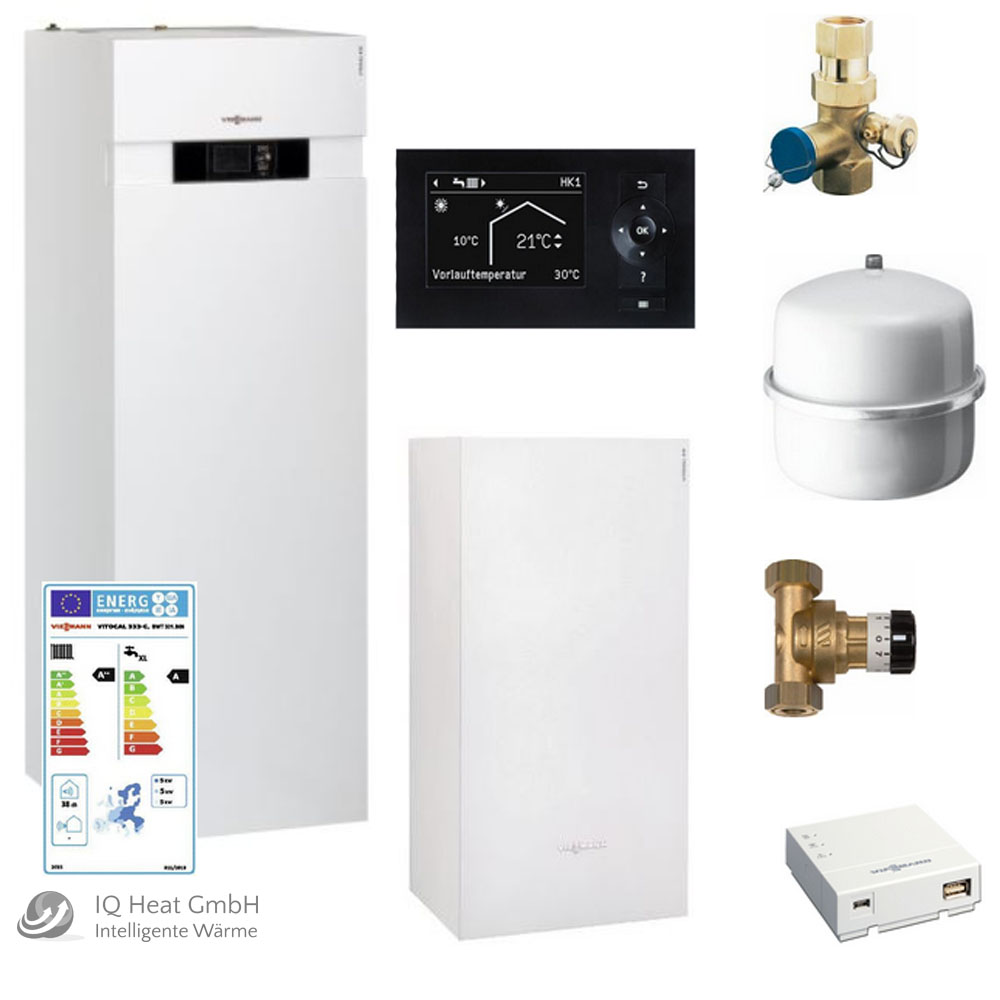

Lieferumfang des Paketes:
- Sole/Wasser-Wärmepumpe 10,4 kW zur Heizung und Trinkwassererwärmung
- Integrierter Speicher-Wassererwärmer aus Stahl mit
Ceraprotect-Emaillierung, korrosionsgeschützt durch Magnesium- Schutzanode,
mit Wärmedämmung
- Eingebautes Umschaltventil Heizen/Trinkwassererwärmung
- Eingebaute Hocheffizienz-Umwälzpumpe für Solekreis (Primärkreis)
- Eingebaute Hocheffizienz-Umwälzpumpe für Heizkreis (Sekundärkreis)
- Eingebauter Heizwasser-Durchlauferhitzer
- Sicherheitsgruppe für Heizkreis (beiliegend)
- Witterungsgeführte Wärmepumpenregelung Vitotronic 200 mit
Außentemperatursensor
- Internet-Schnittstelle Vitoconnect 100, Typ OPTO1
- Elektronische Anlaufstrombegrenzung (nicht bei Typ BWT 331.B06) und
integrierte Phasenüberwachung
- Anschlussrohre für Vor- und Rücklauf von Primär- und Sekundärkreis
- Vitocell 100-W (Typ SVPA, Farbe weiß, mit 46 Liter Inhalt, zur
Sicherstellung des Mindestanlagenvolumens)
- Überströmventil (DN 25, R 1)
- Einschl. Sole-Zubehörpaket
