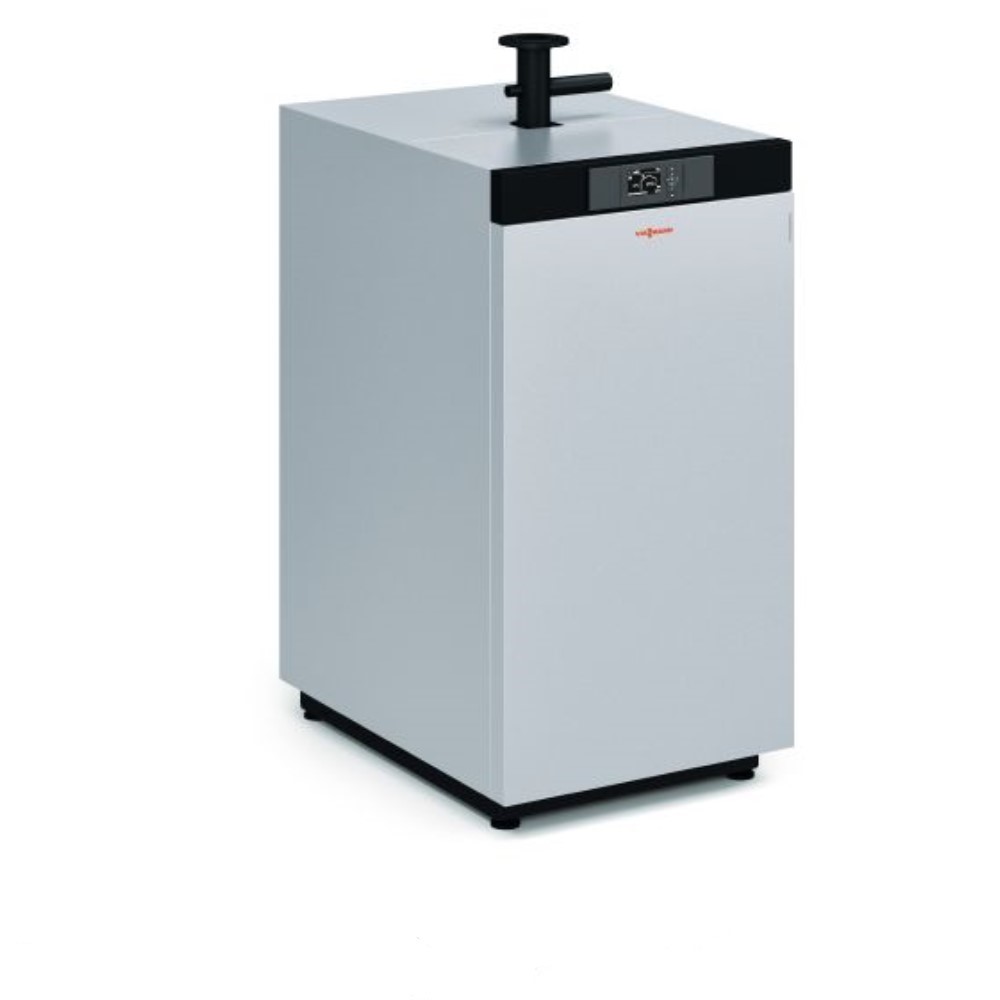

Viessmann Vitocrossal 200 CIB 80 kW Gas Brennwertkessel Vitotronic 200 Unit

Viessmann Vitocrossal 200 CIB - 80 kW Unit mit Matrix-Zylinderbrenner Vitotronic 200 Typ GW7B

Herstellerteilenummer: Z019467

Beschreibung:

Gas-Brennwertkessel für Einkesselanlage, zugelassen für 20 % Wasserstoff im Brenngas. Lieferung in Einzelkomponenten.

• Brennwert-Unit mit MatriX-Zylinderbrenner mit Lambda Pro Control, erhältlich auch als Doppelanlage in einem Gehäuse
• Heizkessel in Einzelkomponenten
• Norm-Nutzungsgrad bis 98 % (Hs)
• Hohe Betriebssicherheit und lange Nutzungsdauer durch korrosionsbeständige Inox-Crossal-Wärmetauscherfläche aus Edelstahl Rostfrei
• Verschleißarmer Betrieb durch großen Modulationsbereich und lange Brennerlaufzeiten ohne Taktverhalten
• MatriX-Zylinderbrenner mit Lambda Pro Control für umweltschonenden Betrieb mit einem Modulationsbereich bis zu 1:5
• Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
• Schadstoffarme Verbrennung durch selbstkalibrierende, gasadaptive Verbrennungsregelung (NOx Klasse 6)
• Platzsparend und kompakt, ideal bei schwierigen Einbringbedingungen durch integrierte Rollen und abgestimmte Verpackung
• Schaltschrank Vitocontrol ist auf Anfrage lieferbar.

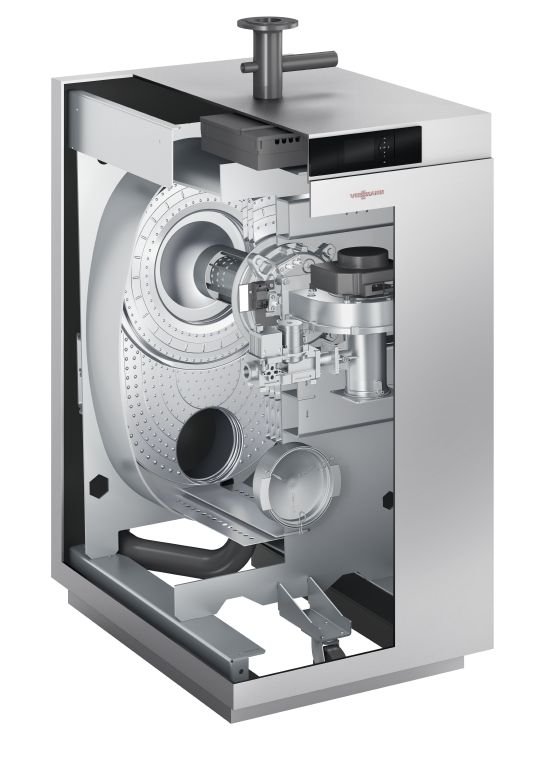

Kompakter Gas-Brennwertkessel mit Integral-Spalt Heizflächen aus Edelstahl und MatriX-Zylinderbrenner. Nach EN 15502-1 und EN 15502-2-1 mit CE-Kennzeichnung. Für geschlossene Heizungsanlagen mit zul. Vorlauftemperaturen (=Absicherungstemperaturen) bis 110 °C. Für den besonders energiesparenden Betrieb mit gleitend abgesenkter Kesselwassertemperatur mit Brennwertnutzung. Für die Verbrennung von Erdgas E (H) und LL nach DVGW Arbeitsblatt G260 sowie Erdgas (G20) mit Wasserstoffbeimischungen bis 20 Vol.-% H2. Höchster Wirkungsgrad, sehr leiser Betrieb und niedrige Schadstoff-Emissionen durch gasadaptive Verbrennungsregelung Lambda Pro Control und modulierenden MatriX-Zylinderbrenner (Modulationsbereich 20 bis 100 %). Mit niedriger Brennraumbelastung, dadurch schadstoffarme Verbrennung mit niedrigen Stickoxid-Emissionen, hochwirksamer Brennwertnutzung und hohe Betriebssicherheit. Abgasanschluss sowie Heiz- und abgasberührte Teile aus Edelstahl (Kesselanschluss-Stück wird mitgeliefert). Brennwertoptimierte Ausführung im Gegenstromprinzip von Kesselwasser und Heizgas. Heizkessel mit großem Wasserinhalt. Verstärkter Selbstreinigungseffekt durch Gleichstrom von Heizgas und Kondenswasser und glatter Edelstahloberfläche. Zur leichteren Einbringung ist der Kessel mit Rollen ausgestattet. Kesselkörper allseitig mit Verbund-Wärmedämmung (60 mm) wärmegedämmt.

Mit witterungsgeführter Kessel- und Heizkreisregelung Vitotronic 200 (Typ GW7B) für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur. Für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis (ohne Mischer) und/oder in Verbindung mit je einem Erweiterungssatz für 1 oder 2 Heizkreise mit Mischer. Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Einfache Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung und Zirkulationspumpe. Mit Speichertemperaturregelung, automatischer Sommer-/Winterzeitumschaltung, integriertem Diagnosesystem, Wartungsmeldung und kontrollierter Estrich-Trocknung. Mit Außentemperatursensor. Kesseltemperatursensor ist im Heizkessel eingebaut. Externe Geräte werden über Rast 5-Systemstecker angeschlossen.

Die Regelung enthält:

Anlagenschalter, elektronischen Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige, Optolink-Laptop-Schnittstelle und herausnehmbares Bedienteil, Einstellungen für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen- und Brennerabschaltung sowie Sommersparschaltung und variable Heizgrenze. Möglichkeit zur Einstellung für Raumtemperatur und Trinkwassertemperatur und Abfrage von Temperaturen. Einfache Bedienung mit grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.

Kommunikationsfähig über LON-BUS (Kommunikationsmodul LON, Zubehör erforderlich) mit:

• Heizkreisregelungen Vitotronic 200-H.
• Konnektivität zum Viessmann Cloud System mit Vitocom 100 LAN1 (Zubehör) über den LON-BUS zum Einsatz von Vitodata 100 (Zubehör) für Fernüberwachung möglich.
• Konnektivität zum Viessmann Cloud System mit Vitocom 300 LAN3 (Zubehör) über den LON-BUS zum Einsatz von Vitodata 300 (Zubehör) für umfangreiche Fernüberwachung und Fernoptimierung möglich.
• Anbindung an übergeordnete Leitsysteme (GLT - Gebäudeleittechnik) durch Anschluss von Vitogate 300, Typ BN/MB (Zubehör) über LON-BUS möglich.

Für die Vorgabe des Sollwerts für Kesselwassertemperatur über 0 -10 V-Eingang, externes Sperren, Störungsmeldungen ist eine Funktionserweiterung EA1 (Zubehör) erforderlich.

In Verbindung mit dem Solarregelungsmodul (Typ SM1, Zubehör) solare Trinkwassererwärmung und solare Heizungsunterstützung. Anzeige des Solarertrags und der Betriebszustände der Solaranlage an der Vitotronic Regelung. Ein Kollektortemperatursensor und ein Speichertemperatursensor gehören zum Lieferumfang des Solarregelungsmoduls.

Lieferumfang/Ausstattung:

Kesselkörper, Wärmedämmung, Kesselkreisregelung, MatriX-Zylinderbrenner und Bedieneinheit für die Kesselkreisregelung werden separat verpackt angeliefert.

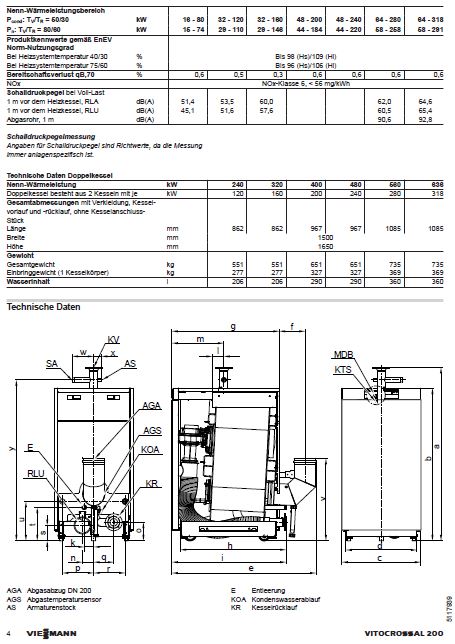

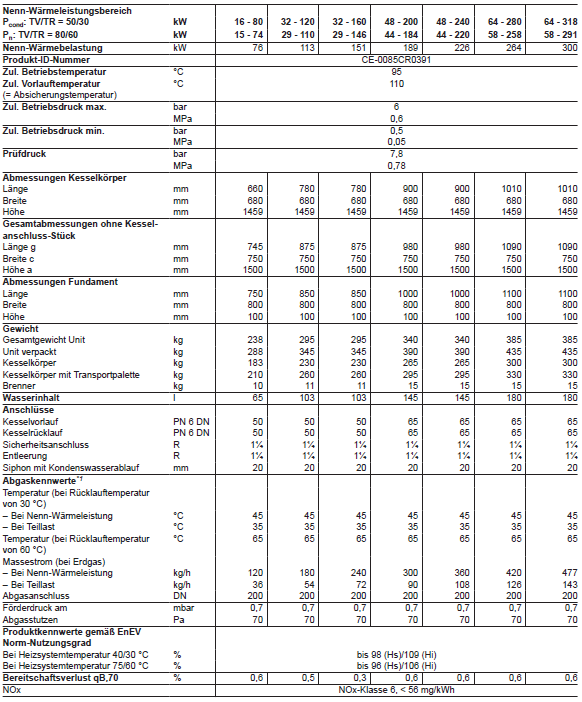

Technische Daten:

• Nennleistung 80 kW
• Abgasanschluss 200 mm
• Breite 750 mm
• Brennervarianten MatriX-Zylinderbrenner
• Einbringmaß 680 mm
• Förderdruck (mbar) 1.2 mbar
• Förderdruck (Pa) 120 Pa
• Gewicht 243 kg
• Höhe 1500 mm
• Länge 745 mm
• Nenn-Wärmeleistung 50/30°C 80
• Nenn-Wärmeleistung 80/60°C 74
• Energieträger Gas

Lieferumfang:

• Vitocrossal 200 CIB mit 80 kW
• Kesselkörper mit Wärmedämmung, Stellfüßen und Transportrollen
• Kesselkreisregelung, steckerfertig verdrahtet
• MatriX-Zylinderbrenner
• Kesselanschluss-Stück (Bogen )
