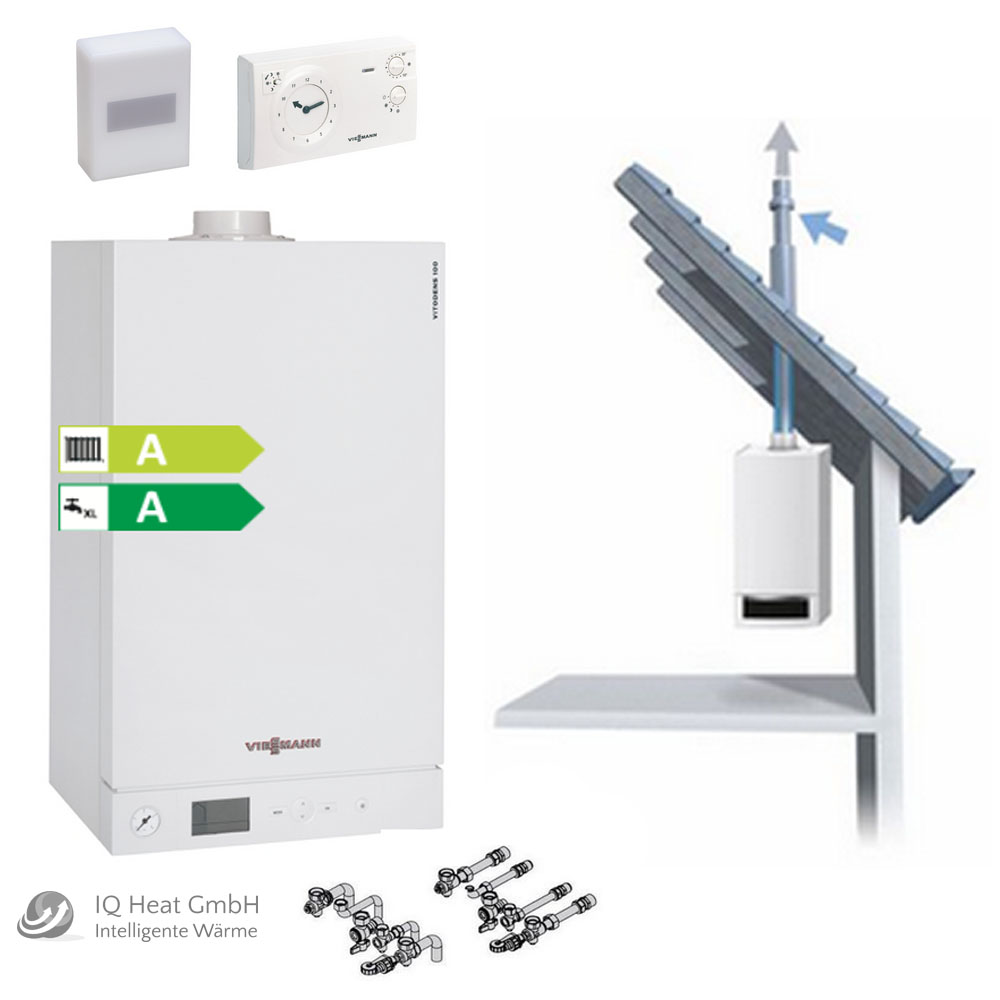

Viessmann Vitodens 100-W 26 kW Kombigerät Vitotrol, Aufputz; Abgas: Dachd. sw

Viessmann Paket Vitodens 100-W 26 kW  Gasbrennwert-Kombiheizgerät

Abgassystem Regelung und Zubehör

Beschreibung:

Gas-Brennwertkombigerät für Raumbeheizung mit integrierter Trinkwassererwärmung über einen Plattenwärmetauscher. Der Gas-Brennwertkessel ist nach EN 677 als Wandgerät mit Edelstahl-Wärmetauscher für raumluftunabhängigen Betrieb oder für raumluftabhängigen Betrieb nach TRGI 86/96, CE-zertifiziert und bauartgeprüft. Für geschlossene Heizungsanlagen nach EN 12828.

Vorteile der Vitodens 100-W

• komplette Wärmezelle mit Edelstahl-Wärmetauscher
• eingebautem Ausdehnungsgefäß und modulierendem MatriX-Zylinderbrenner (komplett mit Gebläse, Gasarmatur, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung)
• Für Erd- und Flüssiggas nach EN 437 geprüft und zugelassen
• Aqua-Bloc mit Multi-Stecksystem
• eingebauter drehzahlgeregelter Hocheffizienz-Heizkreispumpe
• Plattenwärmetauscher und automatischem Entlüfter
• mit angebauter Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet, Farbe weiß.
• Mit eingebauter Kesselkreisregelung für raumtemperatur- und witterungsgeführte Betriebsweise (witterungsgeführte Betriebsweise nur mit Außentemperatursensor, Zubehör) und integriertem Diagnosesystem
• Die Regelung enthält: Temperaturbegrenzer, Temperaturwächter, elektronischen Maximaltemperaturbegrenzer, Pumpenblockierschutz und Open-Therm-Schnittstelle.
  Mit Anzeigen für Brennerbetrieb und -störung sowie Brennerleistung und Betriebsart (Eco/Comfort)
• Drehknöpfe für Einstellung der Kesselwasser- und Trinkwassertemperatur, Temperatur- und Betriebszustandsabfrage

Technische Daten Vitodens 100-W:

• Gerätetyp: Vitodens 100-W 6,5-26 kW
• Nennwärmeleistung 50/30 °C: 6,5 - 26 kW
• Nennwärmeleistung 80/60 °C: 5,9 - 23,7 kW
• Trinkwassererwärmung: 29,3 kW
• max. Betriebsdruck: 3 bar
• Norm-Nutzungsgrad Hs: 98 %
• Norm-Nutzungsgrad Hs: 108 %
• Tiefe: 350 mm
• Breite: 400 mm
• Höhe: 700 mm
• Gewicht: 36 kg
• Abgas-/Zuluftanschluss: 60/100 mm

Beschreibung Abgassystem Schacht:

original Viessmann Paket Abgassystem für die Schachtmontage, für den raumluftunabhängigen ( rlu ) in D= 60 mm

Für Durchführungen durch längsbelüftete Schächte oder Kanäle, die einer der folgenden Anforderungen entsprechen:

• Hausschornsteine nach DIN 18160-1
• Feuerwiderstandsdauer von 90 Minuten ( F90/L90 )
• Feuerwiderstandsdauer von 30 Minuten ( F30/L30 ) bei Gebäuden mit geringer Bauhöhe
• Basispaket Schacht Ø 60/100 mm (Alu/PPs,starr)
• Auflageschiene
• Stützbogen
• Schachtabdeckung PPs UV-beständig
• Abstandshalter ( 5 Stück )
• AZ-Revisions-T-Stück
• AZ-Revisionsbogen
• AZ-Rohr 60/100 mm x 1,0m
• Abgasrohr PP: D60 x 1,95 m lang (3 Stück)
• Abgasrohr PP: D60 x 1 m lang (1 Stück)

Beschreibung Abgassystem Dachdurchführung:

original Viessmann Paket Abgassystem für die Dachdurchführung DN60/100 in rot oder schwarz, für den raumluftunabhängigen ( rlu ) in D= 60 mm

Für Durchführungen durch längsbelüftete Schächte oder Kanäle, die einer der folgenden Anforderungen entsprechen:
1. für raumluftunabhängigen Betrieb ist ein koaxiales Abgasrohr ( Innenrohr für Abgas, Außenrohr für Verbrennungsluft ) zwischen Brennwertgerät und Schacht erforderlic
• AZ-Dachdurchführung in schwarz oder rot
• Universal Dachpfanne schwarz oder rot
• AZ-Revisions-T-Stück gerade DN60/100
• AZ-Rohr DN60/100 x 0,5 m lang

Lieferumfang:

• Viessmann Vitodens 100-W 26 kW
• eingebautem Ausdehnungsgefäß, MatriX-Zylinderbrenner für Erd- und Flüssiggas
• Aqua- Bloc mit Umwälzpumpe und Plattenwärmetauscher
• eingebauter Kesselkreisregelung
• abgasseitigem Kesselanschluss-Stück und Verkleidung, Farbe weiß
• Regelung für den angehobenen und witterungsgeführten Betrieb
• Außenfühler
• Anschlusszubehör Aufputz- oder Unterputzmontage
• Senkrechte Dachdurchführung schwarz oder dachsteinrot (Laut Ihrer Auswahl)
• oder Abgaspaket Schachtdurchführung 7 m (Laut Ihrer Auswahl)

Installation:

• Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
