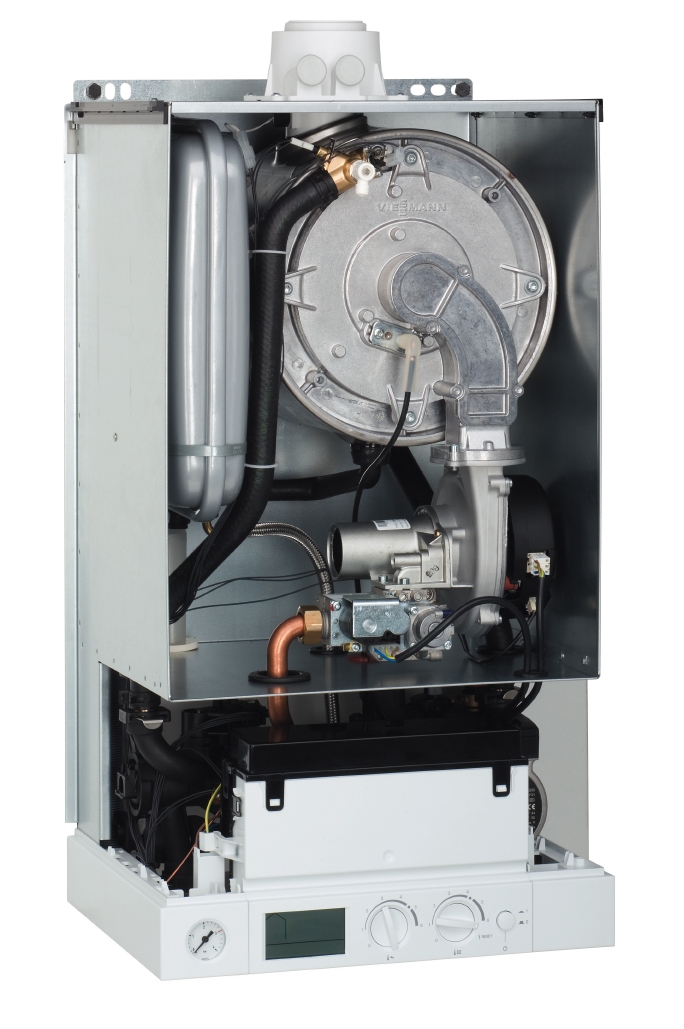

Viessmann Vitodens 100-W Gas Brennwert Therme Vitocell Speicher und Abgas
Viessmann Paket Vitodens 100-W mit Vitocell Speicher - Gasbrennwert-Kombiheizgerät
Abgassystem; Vitotrol 100 und Anschlusszubehör
Beschreibung:
Gas-Brennwertheizgerät für Raumbeheizung und Trinkwassererwärmung in
Verbindung mit einem separatem Speicher-Wassererwärmer.
Der Gas-Brennwertkessel ist nach EN 677 als Wandgerät mit
Edelstahl-Wärmetauscher für raumluftunabhängigen Betrieb oder für
raumluftabhängigen Betrieb nach TRGI 86/96, CE-zertifiziert und
bauartgeprüft und zugelassen für geschlossene Heizungsanlagen nach EN 12828.

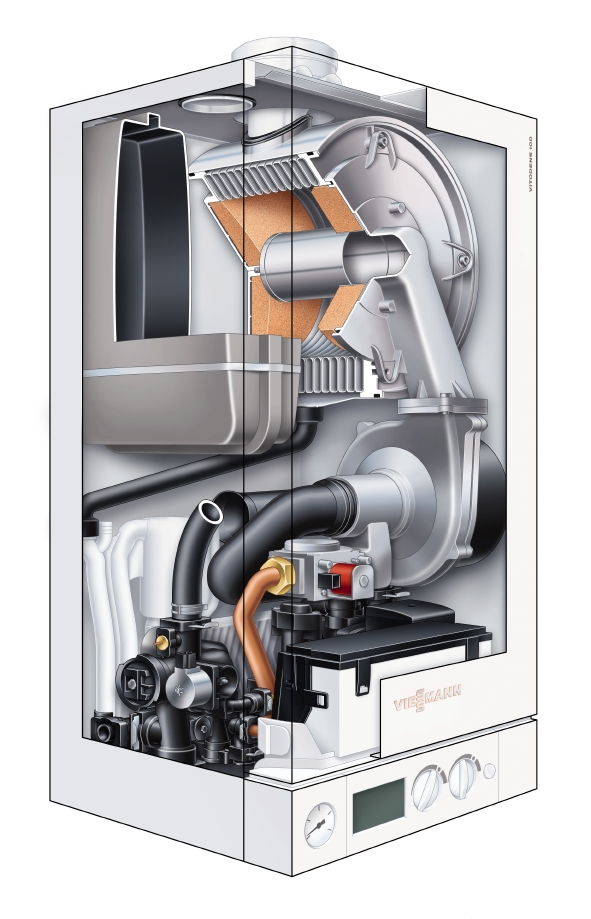

Vorteile der Vitodens 100-W
- komplette Wärmezelle mit Edelstahl-Wärmetauscher
- eingebautes Ausdehnungsgefäß 8l
- modulierender MatriX-Zylinderbrenner (komplett mit Gebläse, Gasarmatur, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung)
- Für Erd- und Flüssiggas nach EN 437 geprüft und zugelassen
- Aqua-Bloc mit Multi-Stecksystem
- eingebauter, drehzahlgeregelter Hocheffizienz-Heizkreispumpe und automatischem Entlüfter
- angebaute Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet
- eingebaute Kesselkreisregelung für Raumtemperatur- und witterungsgeführte Betriebsweise (witterungsgeführte Betriebsweise nur mit Außentemperatursensor, Zubehör)
- mit Speichertemperaturregelung und integriertem
Diagnosesystem
Die Regelung enthält: Temperaturbegrenzer, Temperaturwächter, elektronischen Maximaltemperaturbegrenzer, Pumpenblockierschutz und Open- Therm-Schnittstelle.
Mit Anzeigen für Brennerbetrieb und -störung sowie Brennerleistung - Drehknöpfe für Einstellung der Kesselwasser- und Trinkwassertemperatur, Temperatur- und Betriebszustandsabfrage
Technische Daten Vitodens 100-W:
| Gerätetyp: | Vitodens 100-W 6,5-19 kW | Vitodens 100-W 6,5-26 kW |
| Nennwärmeleistung 50/30 °C: | 6,5 - 19 kW | 6,5 - 26 kW |
| Nennwärmeleistung 80/60 °C: | 5,9 - 17 kW | 5,9 - 23,7 kW |
| max. Betriebsdruck: | 3 bar | 3 bar |
| Norm-Nutzungsgrad Hs: | 98 % | 98 % |
| Norm-Nutzungsgrad Hs: | 108 % | 108 % |
| Tiefe: | 350 mm | 350 mm |
| Breite: | 400 mm | 400 mm |
| Höhe: | 700 mm | 700 mm |
| Gewicht: | 35 kg | 35 kg |
| Abgas-/Zuluftanschluss | 60/100 mm | 60/100 mm |

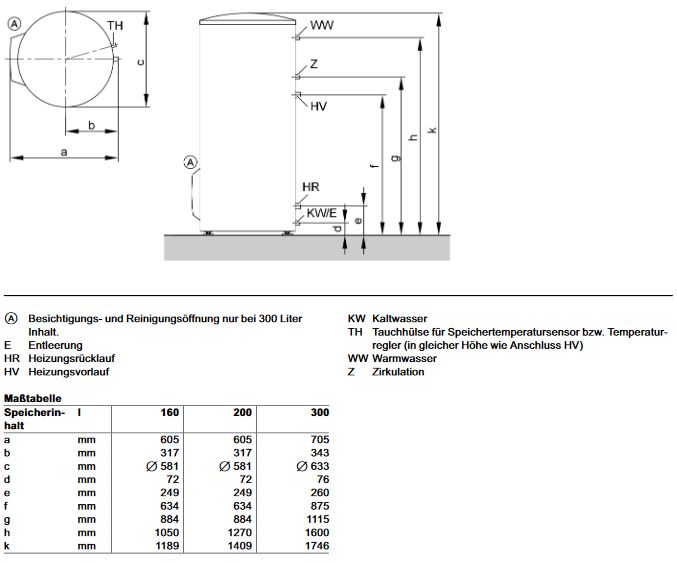

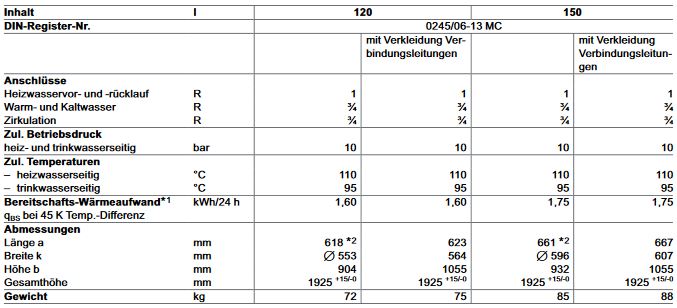

Beschreibung Vitocell 100-W Speicher:
Unter - oder nebengestellter Speicher-Wassererwärmer aus Stahl, mit Ceraprotect-Emaillierung und Magnesium-Schutzanode. Nach DIN 4753 gebaut, für Heizungsanlagen nach EN 12828. Allseitig mit PUR-Hartschaum wärmegedämmt, Farbe weiß.
Beschreibung Abgassystem Schacht:
original Viessmann Paket Abgassystem für die Schachtmontage, für den
raumluftunabhängigen ( rlu ) in D= 60 mm
Für Durchführungen durch längsbelüftete Schächte oder Kanäle, die einer
der folgenden Anforderungen entsprechen:
- Hausschornsteine nach DIN 18160-1
- Feuerwiderstandsdauer von 90 Minuten ( F90/L90 )
- Feuerwiderstandsdauer von 30 Minuten ( F30/L30 ) bei Gebäuden mit geringer Bauhöhe
Inhalt:
- Basispaket Schacht Ø 60/100 mm (Alu/PPs,starr)
- Auflageschiene
- Stützbogen
- Schachtabdeckung PPs UV-beständig
- Abstandshalter ( 5 Stück )
- AZ-Revisions-T-Stück
- AZ-Revisionsbogen
- AZ-Rohr 60/100 mm x 1,0m
- Abgasrohr PP: D60 x 1,95 m lang (3 Stück)
- Abgasrohr PP: D60 x 1 m lang (1 Stück)
Beschreibung Abgassystem Dachdurchführung:
original Viessmann Paket Abgassystem für die Dachdurchführung DN60/100 in rot
oder schwarz, für den raumluftunabhängigen ( rlu ) in D= 60 mm
Für Durchführungen durch längsbelüftete Schächte oder Kanäle, die einer
der folgenden Anforderungen entsprechen:
- für raumluftunabhängigen Betrieb ist ein koaxiales Abgasrohr ( Innenrohr für Abgas, Außenrohr für Verbrennungsluft ) zwischen Brennwertgerät und Schacht erforderlic
Inhalt:
- AZ-Dachdurchführung in schwarz oder rot
- Universal Dachpfanne schwarz oder rot
- AZ-Revisions-T-Stück gerade DN60/100
- AZ-Rohr DN60/100 x 0,5 m lang

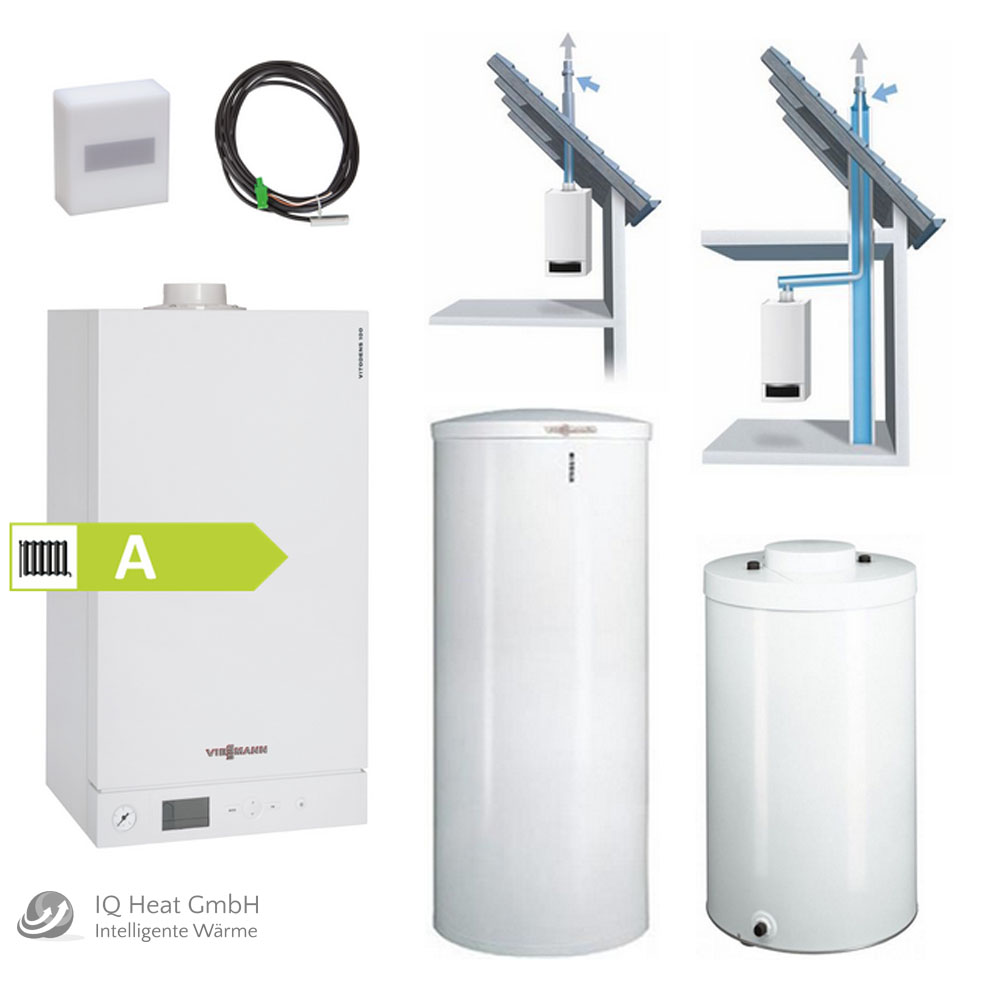

Lieferumfang:
- Vitodens 100-W Typ B1HC ( Laut Ihrer Auswahl )
- Vitotrol 100 Typ OT, für witterungsgeführten Betrieb
- Außenfühler drahtgebunden
- Anschlusszubehör Aufputzmontage
- Anschlusset Speicher
- Speicher Vitocell 100-W (CUGA 120 Liter)oder Speicher Vitocell 100-W (CVA 160 Liter) nebengestellt (Laut Ihrer Auswahl)
- Senkrechte Dachdurchführung schwarz oder dachsteinrot (Laut Ihrer Auswahl)
- oder Abgaspaket Schachtdurchführung 7 m (Laut Ihrer Auswahl)
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
DE
Tel: 06452 70-0
E-Mail: info@viessmann.com
