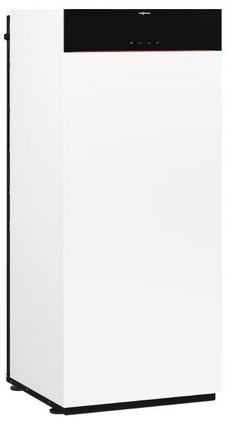

Viessmann Vitodens 222-F mit 2,5 - 11 kW - Gas-Brennwert-Kompaktheizgerät
mit Ladespeicher
Herstellerteilenummer: Z022091 + Z022095
Beschreibung:
- Brennwertkompaktgerät für Erd- und Flüssiggas nach EN 677
- mit integrierter Trinkwassererwärmung
- geeignet für Einfamilien- und Reihenhäuser
- Standgerät für raumluftunabhängigen oder für raumluftabhängigen Betrieb
nach TRGI
- CE-zertifiziert und bauartgeprüft
- mit angebauter Kesselverkleidung aus Stahlblech epoxidharzbeschichtet
- emaillierter Rohrwendel-Warmwasserspeicher 130 Liter aus Stahl mit
Ceraprotect-Emaillierung und Magnesium-Schutzanode
- Wärmedämmung aus PU-Schaum
- MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und
elektronischer Verbrennungsregelung Lambda Pro Plus
- Regelung mit 7-Zoll-Graustufen-Display und integrierter
WLAN-Schnittstelle
- Außentemperatursensor leitungsgebunden
- Hydraulikeinheit mit Multistecksystem
- Sicherheitsarmaturen eingebaut
- Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers
- drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wegeventil
- Ausdehnungsgefäß 18 Liter
- anschlussfertig verrohrt und verdrahtet
- inkl. Kesselanschlussstück
- mit witterungsgeführter, digitaler Kessel- und Heizkreisregelung für den
Betrieb mit gleitend abgesenkter Kesselwassertemperatur
- für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis ohne
Mischer und/oder in Verbindung mit je einem Erweiterungssatz für 1 oder 2
Heizkreis(e) mit Mischer (Zubehör)
- für den Heizkreis (ohne Mischer) mit hydraulischer Weiche und
Heizkreispumpe ist eine Erweiterung (Zubehör) erforderlich
- mit zwei Pumpenausgängen für einer Speicherladepumpe (werkseitig
angeschlossen), eine sekundäre Heizkreispumpe oder eine
Trinkwasserzirkulationspumpe (abhängig vom Hydraulikschema)
- Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulation des
Trinkwassers getrennt einstellbar
- mit Speichertemperaturregelung
- erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten
Trinkwassertemperatursollwert möglich
- mit automatischer Sommer-/Winterzeitumstellung
- integriertes Diagnosesystem
- Wartungsmeldung und kontrollierter Estrichtrocknung mit Wirkung auf alle
Heizkreise
- Einstellungen für Betriebsarten, Länger-Warm-Betrieb, Ferienprogramm,
Ferien-zu-Hause-Programm, Schornsteinfegerprüfung, bedarfsabhängige
Heizkreispumpen und Brennerabschaltung, sowie Sommersparbetrieb und variable
Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3
Raumtemperatur-Niveaus), der Trinkwassertemperatur und zur Abfrage von
Temperaturen
- integrierter Wasserdrucksensor zur Messung des Anlagendrucks mit
einstellbarem Anlagenvorlauftemperatursollwert und Diagnose
Einfache Bedienung über:
- 7-Zoll-Graustufen-Display mit großer Schrift und kontextbezogener Hilfe
- kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Low-Power-Funk
- Funk-Modul integriert in das Gerät
- Fernbedienung und Überwachung des Geräts über Smartphone mit der ViCare
App in Verbindung mit integrierter Internetschnittstelle und bauseitigem
Internetzugang über WLAN möglich
- Anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise oder
externes Sperren über Erweiterung als Zubehör über PlusBus möglich
- externe Vorgabe Temperatur-Sollwert (variabel) über 0 bis 10
V-Schnittstelle (Zubehör) möglich
- Verriegelung externer Abluftgeräte, Anschluss eines externen
Flüssiggasventils (Zubehör) möglich
- über die Viessmann CAN-Datenschnittstelle ist der Anschluss des WAGO
Gateways (Zubehör) möglich
Technische Daten:
- Nenn-Wärmeleistung bei Betrieb mit Erdgas
- Nenn-Wärmeleistung 50/30°C 2,5 - 11 kW
- Nenn-Wärmeleistung 80/60°C 2,2 - 10,1 kW
- Trinkwasserleistung 17,6 kW

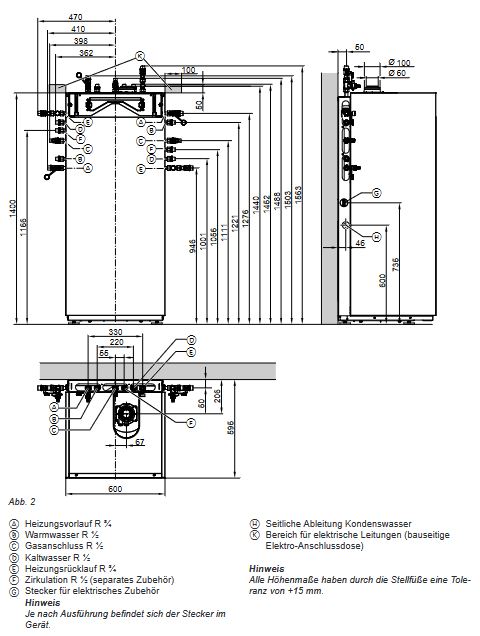

- Länge 595 mm
- Breite 600 mm
- Höhe 1.400 mm
- Gewicht 112 kg
- Zul. Betriebsdruck
- Heizwasser 3 bar
- Trinkwasser 10 bar
- Ladespeicher Speicherinhalt 100 l NL-Zahl 1,2
- Zapfrate 18,3 l/min
- Abgas-/Zuluftanschluss Abgasanschluss 60 mm Zuluftanschluss 100 mm
- Energieeffizienzindex EEI (Umwälzpumpe) ≤ 0,2
- Inhalt Ausdehnungsgefäß 18 l
- Norm-Nutzungsgrad Hs bis 98 %

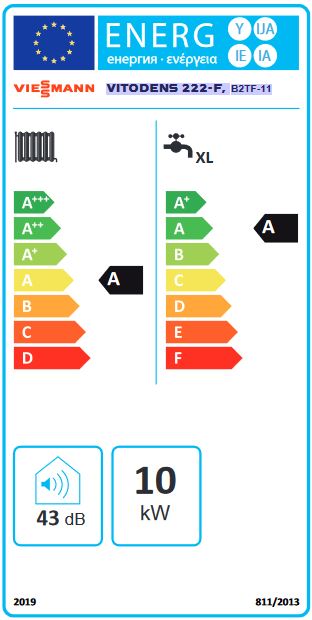

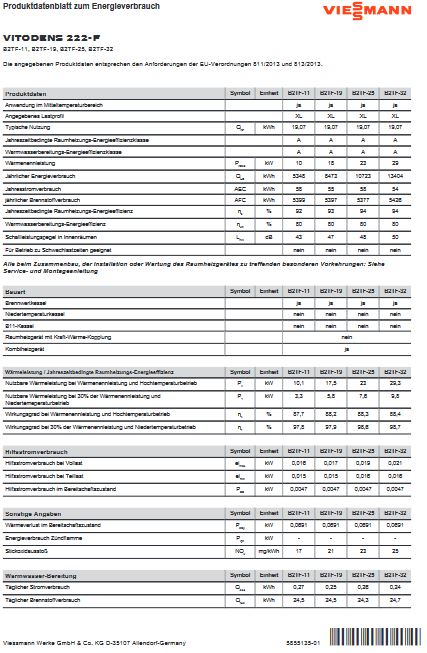

- Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
- Kombiheizgerät Heizkessel Mitteltemperaturanwendung für Raumheizung ja
Zapfprofil XL
- Bezugsenergie (Qref) 19,07 kWh
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse A
Warmwasserbereitungs-Energieeffizienzklasse A
- Jahreszeitbedingte Raumheizungs-Energieeffizienz 92 %
- Warmwasserbereitungs-Energieeffizienz 80 %
- Nenn-Wärmeleistung 10 kW
- Jährlicher Energieverbrauch 5348 kWh
- Jährlicher Stromverbrauch 58 kWh
- Schall-Leistungspegel 43 dB
- Schwachlastfähig nein Temperaturregler Temperaturregler Klasse II
- Beitrag Raumheizungs-Energieeffizienz 2 %
Anschluss-Set für Aufputzinstallation oben bestehend aus:
- Anschlussrohren
- Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
- KFE-Hahn
- zwei Anschlussstücken Trinkwasser R 1/2"
- Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"
Anschluss-Set für Aufputzinstallation nach links oder rechts
bestehend aus:
- Anschlussrohren
- Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
- KFE-Hahn
- zwei Anschlussstücken Trinkwasser R 1/2"
- Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"

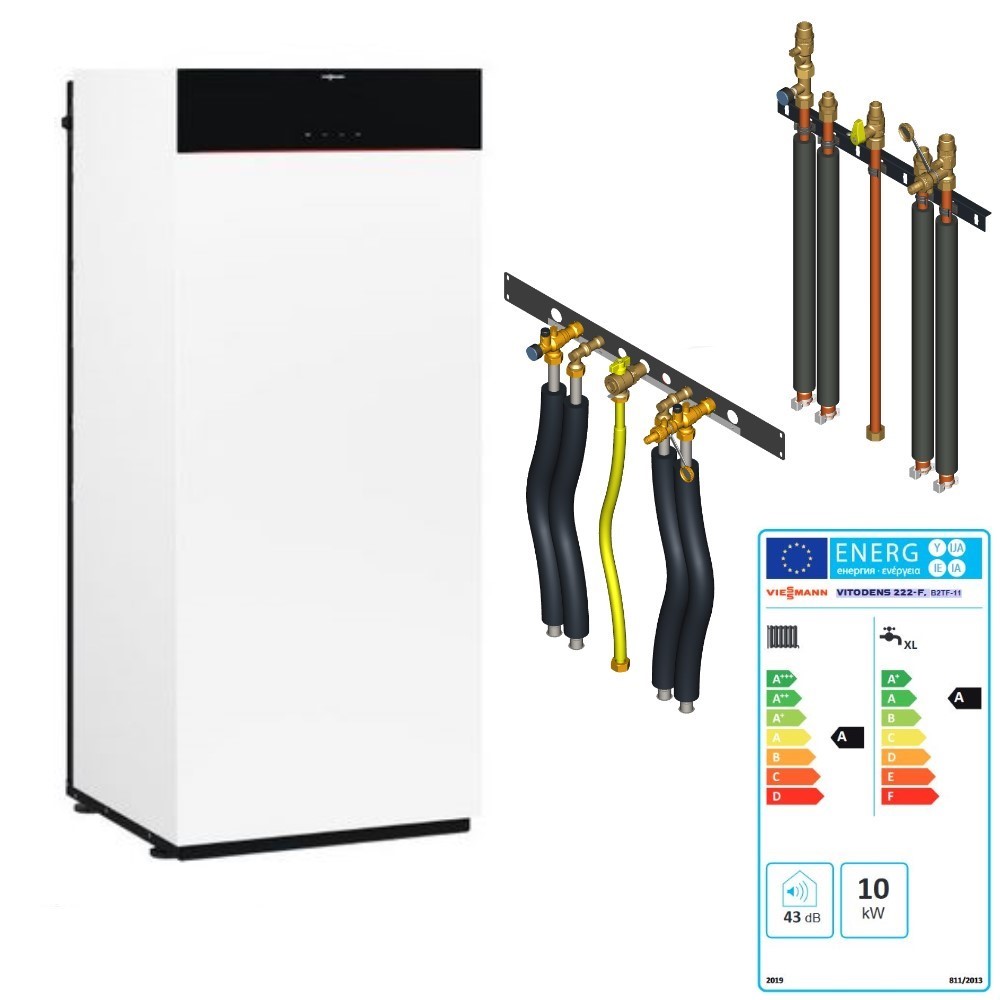

Lieferumfang:
- 1 x Viessmann Vitodens 222-F 11 kW Gasbrennwertkompaktgerät Ladespeichr
B2TF
- 1 x Viessmann Bedieneinheit (Regelung) HMU-C
- 1 x Viessmann Beipack Aussentemperatursensor
- 1 x Viessmann TU-Set Vitodens
- 1 x Viessmann Anschluss-Set Aufputzinstallation (laut Ihrer Auswahl)
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und
die Wartung dieses Gerätes dürfen nur von einem
SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen
Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
WEEE-Reg.-Nr.: DE 58723830
