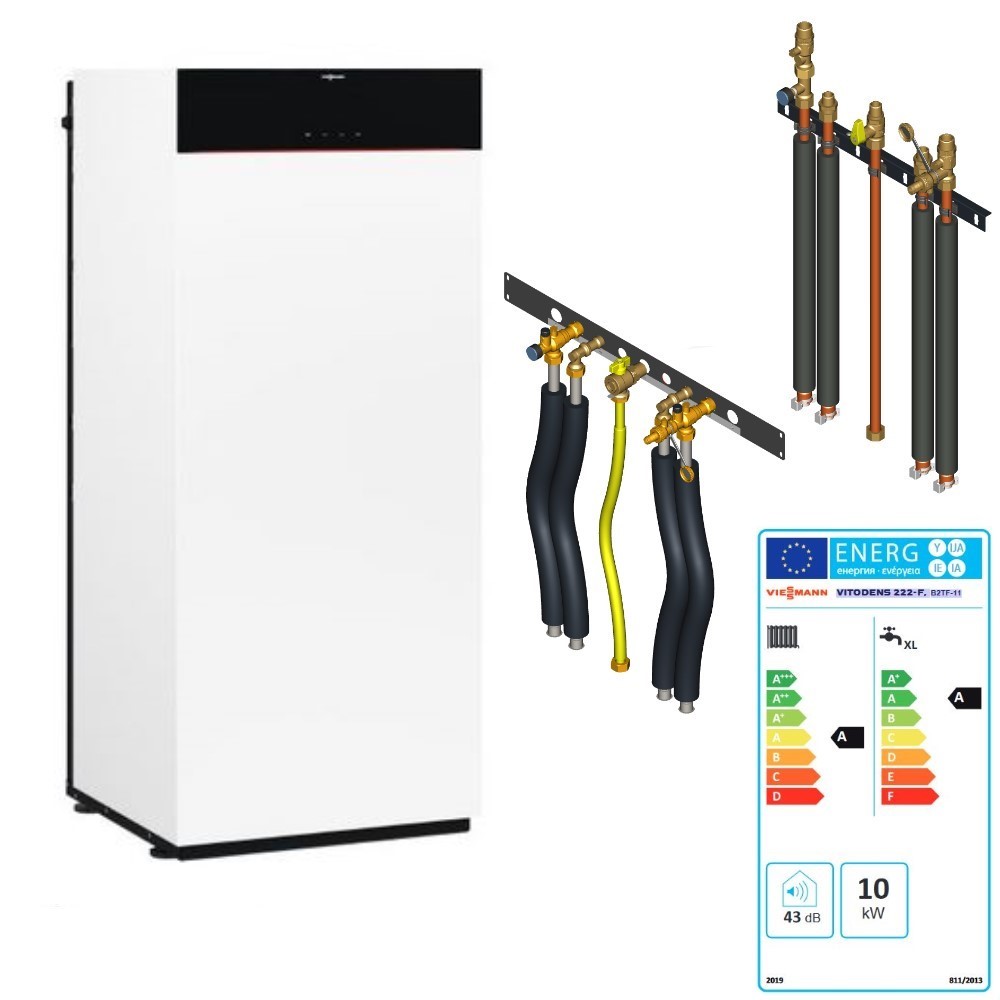

Viessmann Vitodens 222-F 11 kW Typ B2TH Ladespeicher Paket Anschlussset oben

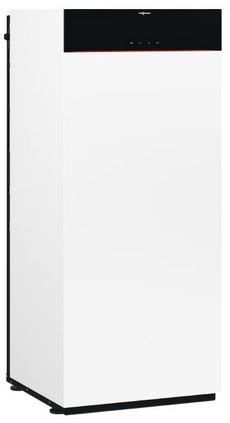

Viessmann Vitodens 222-F mit 2,5 - 11 kW Typ B2TH Gas-Brennwert-Kompaktheizgerät mit Ladespeicher

Herstellerteilenummer: Z029959

Beschreibung:

• Brennwertkompaktgerät für Erd- und Flüssiggas nach EN 677
• mit integrierter Trinkwassererwärmung
• geeignet für Einfamilien- und Reihenhäuser
• Standgerät für raumluftunabhängigen oder für raumluftabhängigen Betrieb nach TRGI
• CE-zertifiziert und bauartgeprüft
• mit angebauter Kesselverkleidung aus Stahlblech epoxidharzbeschichtet
• emaillierter Rohrwendel-Warmwasserspeicher 130 Liter aus Stahl mit Ceraprotect-Emaillierung und Magnesium-Schutzanode
• Wärmedämmung aus PU-Schaum
• MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und elektronischer Verbrennungsregelung Lambda Pro Plus
• Regelung mit 7-Zoll-Graustufen-Display und integrierter WLAN-Schnittstelle
• Außentemperatursensor leitungsgebunden
• Hydraulikeinheit mit Multistecksystem
• Sicherheitsarmaturen eingebaut
• Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers
• drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wegeventil
• Ausdehnungsgefäß 18 Liter
• anschlussfertig verrohrt und verdrahtet
• inkl. Kesselanschlussstück
• mit witterungsgeführter, digitaler Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur
• für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis ohne Mischer und/oder in Verbindung mit je einem Erweiterungssatz für 1 oder 2 Heizkreis(e) mit Mischer (Zubehör)
• für den Heizkreis (ohne Mischer) mit hydraulischer Weiche und Heizkreispumpe ist eine Erweiterung (Zubehör) erforderlich
• mit zwei Pumpenausgängen für einer Speicherladepumpe (werkseitig angeschlossen), eine sekundäre Heizkreispumpe oder eine Trinkwasserzirkulationspumpe (abhängig vom Hydraulikschema)
• Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• mit Speichertemperaturregelung
• erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatursollwert möglich
• mit automatischer Sommer-/Winterzeitumstellung
• integriertes Diagnosesystem
• Wartungsmeldung und kontrollierter Estrichtrocknung mit Wirkung auf alle Heizkreise
• Einstellungen für Betriebsarten, Länger-Warm-Betrieb, Ferienprogramm, Ferien-zu-Hause-Programm, Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen und Brennerabschaltung, sowie Sommersparbetrieb und variable Heizgrenze
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus), der Trinkwassertemperatur und zur Abfrage von Temperaturen
• integrierter Wasserdrucksensor zur Messung des Anlagendrucks mit einstellbarem Anlagenvorlauftemperatursollwert und Diagnose

Einfache Bedienung über:

• 7-Zoll-Graustufen-Display mit großer Schrift und kontextbezogener Hilfe
• kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Low-Power-Funk
• Funk-Modul integriert in das Gerät
• Fernbedienung und Überwachung des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
• Anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise oder externes Sperren über Erweiterung als Zubehör über PlusBus möglich
• externe Vorgabe Temperatur-Sollwert (variabel) über 0 bis 10 V-Schnittstelle (Zubehör) möglich
• Verriegelung externer Abluftgeräte, Anschluss eines externen Flüssiggasventils (Zubehör) möglich
• über die Viessmann CAN-Datenschnittstelle ist der Anschluss des WAGO Gateways (Zubehör) möglich

Technische Daten:

• Nenn-Wärmeleistung bei Betrieb mit Erdgas
• Nenn-Wärmeleistung 50/30°C 2,5 - 11 kW
• Nenn-Wärmeleistung 80/60°C 2,2 - 10,1 kW
• Trinkwasserleistung 17,6 kW

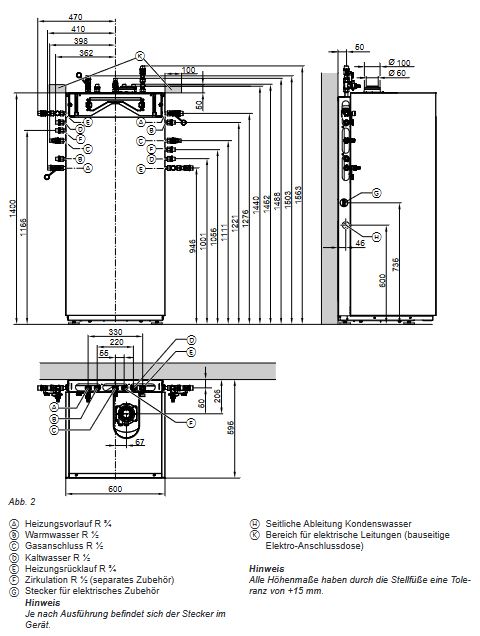

• Länge 595 mm
• Breite 600 mm
• Höhe 1.400 mm
• Gewicht 112 kg
• Zul. Betriebsdruck
• Heizwasser 3 bar
• Trinkwasser 10 bar
• Ladespeicher Speicherinhalt 100 l NL-Zahl 1,2
• Zapfrate 18,3 l/min
• Abgas-/Zuluftanschluss Abgasanschluss 60 mm Zuluftanschluss 100 mm
• Energieeffizienzindex EEI (Umwälzpumpe) ≤ 0,2
• Inhalt Ausdehnungsgefäß 18 l
• Norm-Nutzungsgrad Hs bis 98 %

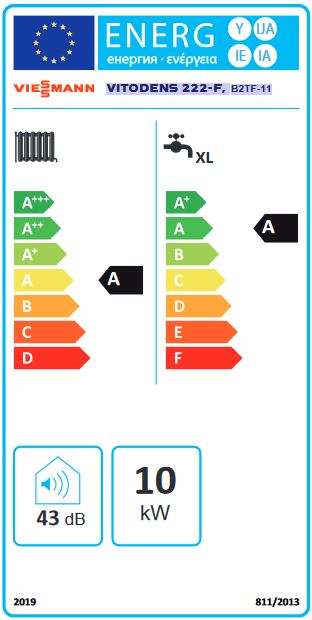

• Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
• Kombiheizgerät Heizkessel Mitteltemperaturanwendung für Raumheizung ja Zapfprofil XL
• Bezugsenergie (Qref) 19,07 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse A Warmwasserbereitungs-Energieeffizienzklasse A
• Jahreszeitbedingte Raumheizungs-Energieeffizienz 92 %
• Warmwasserbereitungs-Energieeffizienz 80 %
• Nenn-Wärmeleistung 10 kW
• Jährlicher Energieverbrauch 5348 kWh
• Jährlicher Stromverbrauch 58 kWh
• Schall-Leistungspegel 43 dB
• Schwachlastfähig nein Temperaturregler Temperaturregler Klasse II
• Beitrag Raumheizungs-Energieeffizienz 2 %

Anschluss-Set für Aufputzinstallation oben bestehend aus:/h3>

• Anschlussrohren
• Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
• KFE-Hahn
• zwei Anschlussstücken Trinkwasser R 1/2"
• Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"

Anschluss-Set für Aufputzinstallation nach links oder rechts bestehend aus:

• Anschlussrohren
• Absperrarmaturen für Heizwasservor- und rücklauf R 3/4"
• KFE-Hahn
• zwei Anschlussstücken Trinkwasser R 1/2"
• Gashahn mit thermischem Sicherheitsabsperrventil R 1/2"

Lieferumfang:

• 1 x Viessmann Vitodens 222-F 11 kW Gasbrennwertkompaktgerät Ladespeichr B2TH
• 1 x Viessmann Bedieneinheit (Regelung) HMU-C
• 1 x Viessmann Beipack Aussentemperatursensor
• 1 x Viessmann TU-Set Vitodens
• 1 x Viessmann Anschluss-Set Aufputzinstallation (oben)

Installation:

• Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
