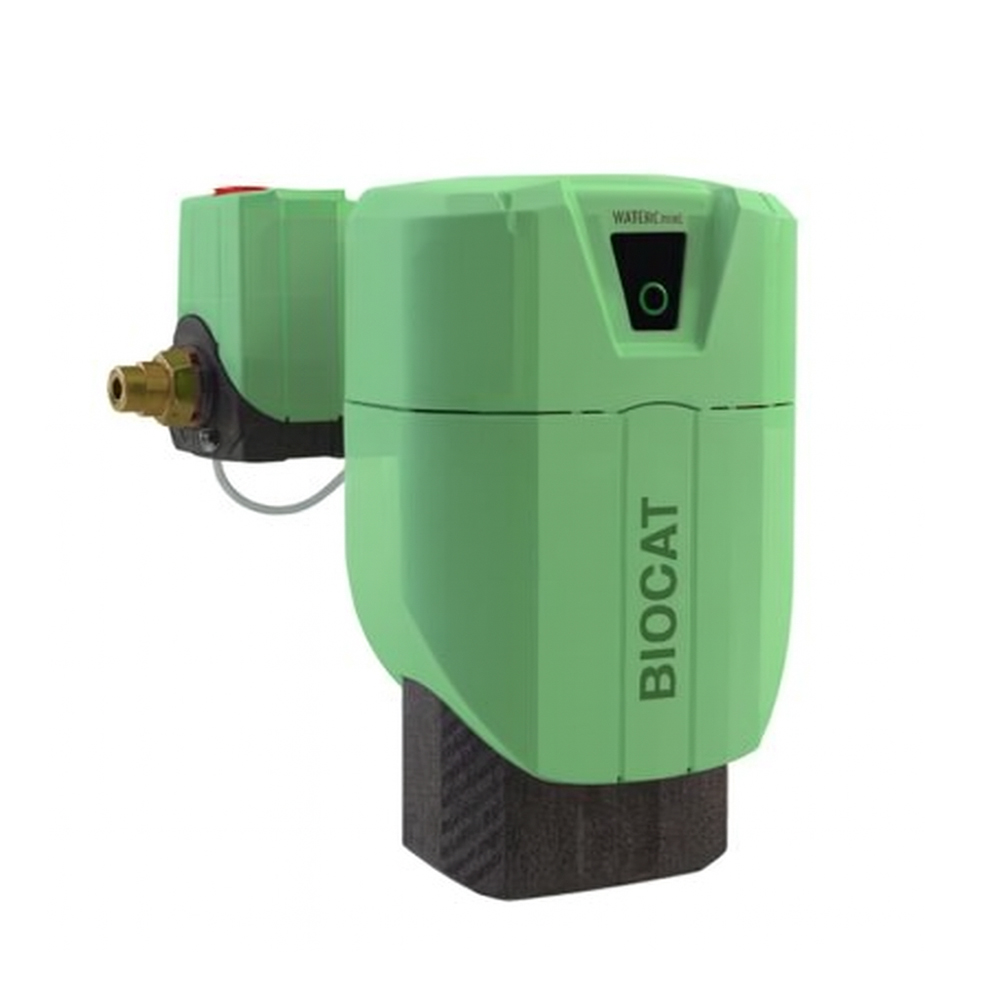

Watercryst BIOCAT KLS 3000-C Kalkschutzanlage Leckageschutz 12000273

BIOCAT KLS 3000-C Kalkschutzgerät für max. 450 ltr. / Tag Wasserverbrauch mit Leckageschutz

Herstellerteilenummer: 12000273

Beschreibung:

BIOCAT KLS 3000-C Kalkschutzanlage ist geeignet zum Einbau in die Kaltwasserversorgungsleitung, bei einer Gebäudegröße von bis zu einer Wohneinheit (max. 3-4 Personen), max. 160 m3/Jahr.

Kalkschutzanlage gem. DIN 1988-200 (Abschnitt 12.7), sowie DVGW Arbeitsblatt W510 und W 512 zur Verminderung von Kalkablagerungen in Trinkwasserinstallationen und integriertem Leckagemodul gem. DIN 3553.

BIOCAT Kalkschutzanlagen verhindern Kalkablagerungen in der Trinkwasserinstallation und Trinkwassererwärmungssystemen ohne den Einsatz von chemischen Aufbereitungsstoffen und ohne Veränderung der Trinkwasserqualität. Die Anlagen erfüllen alle Anforderungen an die
Trinkwasserverordnung und insbesondere die Minimierungsgebote.
Der Kalkschutz basiert auf der WATERCryst-Katalysator-Technologie. Als Wirkeinheit dient dazu ein Behälter, der mit einem speziell strukturierten, lebensmittelechten, für das Trinkwasser zugelassenen Kunststoffgranulat gefüllt ist. An den Oberflächen des Granulates werden - nach dem Vorbild der Biomineralisierung - kleinste Kalkkristalle aus dem im Wasser gelösten Kalkionen erzeugt. Diese werden mit der Wasserentnahme aus dem Granulatbett ausgetragen und im Leitungssystem und in den Trinkwassererwärmungssystemen verteilt
und wirken dort als Kristallisationskerne (Impfkristalle). Der ausfallende Kalk wird nun bevorzugt an diesen impfkristallen gebunden, bevor er sich in Rohrleitungen, Armaturen, Warmwasserspeichern, Wärmetauschern, Duschköpfen oder Strahlsieben ablagern kann. Die Impfkristalle werden
mit der Wasserentnahme aus dem Rohrleitungssystem gespült.

Dem Trinkwasser werden keine chemischen Stoffe zugegeben und keine wertvollen Mineralien (Calcium, Magnesium) entnommen und Qualität des Wassers wird nicht verändert.

Die Wirkeinheit wird regelmäßig automatisch thermisch desinfiziert.

Das integrierte Leckageschutzmodul nach DIN 3553 sorgt für mehr Sicherheit vor Wasserschäden im Haus.
Das Leckagedetektorsystem basiert auf einer intelligenten Durchfluss und Drucküberwachung und kann optional mit extern auslegbaren Bodensensoren ergänzt werden.
Systembedingt ist ein vollständiger Schutz vor Leckagen grundsätzlich nicht möglich.
Die Detektion von Kleinstleckagen ist immer abhängig von der jeweiligen Trinkwasserinstallation und in Rohleitungsabschnitten mit höheren Druckniveau (Warmwassersystem) eingeschränkt.

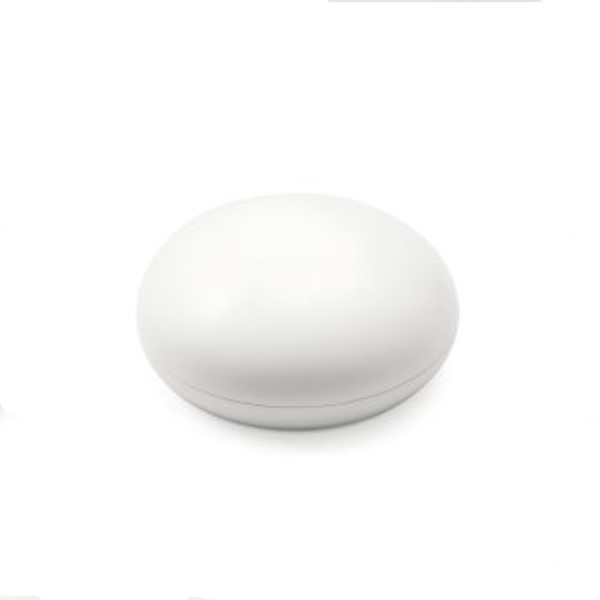

Die Leckageschutzfunktion ist optional mit bis zu 10 BIOCAT LSplus-C Bodensensoren erweiterbar.
An neuralgischen Punkten, wie Waschmaschine, Geschirrspüler oder unter Waschbeckenanschlüssen, kann damit austretendes Wasser sofort erkannt werden.

Wartung: Die Wirkeinheit ist unabhängig von der Wasserhärte und dem Wasserverbrauch alle 5 Jahre auszutauschen.

Das Gerät ist nicht geeignet für Anwendungen bei denen eine unterbrechungsfreie Wasserversorgung zwingend erforderlich ist.

Die Einbau- und Bedienungsanleitung sowie die technischen Daten sind bei der Auswahl des Produktes und beim Einbau und Betrieb unbedingt zu beachten.

Funktionsprinzip:

In der Kartusche (1) befindet sich eine lose Schüttung aus dem wirksamen, feinkörnigen, polymeren Katalysatorgranulat (2), darüber das spezifisch leichtere Filtergranulat (3) aus Polypropylen sowie Filterelemente (4,5) im Zu- und Ablauf aus lebensmittelechten und temperaturbeständigen Kunststoffen, die das Katalysatorgranulat (2) in der Kartusche (1) zurückhalten. Das Katalysatorgranulat (2) wird vom zu behandelnden Wasser durchströmt und verwirbelt (A). An der Oberfläche dieses Katalysators werden auf natürliche Weise, durch Nachahmung natürlicher Vorgänge der Biomineralisation, kleinste Kalkkristalle aus den im Wasser gelösten Härtebildnern erzeugt. Diese kleinsten Kalkkristalle werden vom zu behandelnden Wasser von der Oberfläche des Katalysators abgelöst und verteilen sich durch Wasserentnahme im gesamten Installationssystem (B). Dadurch baut sich ein schützendes Depot an kleinsten Kalkkristallen auf, die im gesamten Warmwassersystem wirken (Depot-Effekt)

Technische Daten:

• Maximalanzahl Wohneinheiten 1 WE
• Maximalanzahl Personen: 4
• Dauerdurchfluss QD 45 l / h
• maximaler Tagesverbrauch 450 l / Tag
• maximaler Jahresverbrauch 160 m3 / Jahr
• Elektrischer Anschluss 230 V, 50 Hz
• Netzanschluss Elektrische Schutzklasse I
• maximale Leistungsaufnahme 602 W
• Leistungsaufnahme in Behandlung/Standby 2 W
• Schutzart IP 20
• Netzstecker-Typ CEE 7/7 (Typ E/F)
• Anschlussdimension DN25 (1" AG)
• Anschlussdimension Rückspülleitung DN15 (1/2" AG)
• Volumenstrom Rückspülung (bei 4 bar) 6 l / min
• Rückspülmenge pro thermischer Desinfektion 14 l (bei 4 bar)
• empfohlene Dimensionierung Abfluss DN 50
• Nenndurchfluss QN 2.500 l / h
• Druckdifferenz ∆p bei QN 0,55 bar
• Betriebsdruck 2-8 bar
• Wassertemperatur Zulauf max. 25°C

Einbaubedingungen:

Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. Der Aufstellort muss frostsicher sein und den Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten. Vor den Anlagen muss grundsätzlich ein Trinkwasserfilter und ggf. Druckminderer (z. B. pureliQ:KD) installiert sein. Für den elektrischen Anschluss ist im Bereich bis ca. 1,2 m eine SchukoSteckdose erforderlich. Zur Ableitung des Regenerierwassers muss ein Kanalanschluss vorhanden sein. Wird das Spülwasser in eine Hebeanlage eingeleitet, ist darauf zu achten, dass diese salzwasserbeständig ist. Im Aufstellraum muss ein Bodenablauf vorhanden sein. Ist dies nicht der Fall, muss ein entsprechendes Sicherheitssystem (z. B. protectliQ) installiert werden. Nach der Anlage muss unweit eine Kaltwasserentnahmestelle vorhanden sein. Dient das enthärtete Wasser für den menschlichen Gebrauch im Sinne der Trinkwasserverordnung, so darf die Umgebungstemperatur nicht über 25 °C steigen. Für ausschließlich technische Anwendungen darf die Umgebungstemperatur 40 °C nicht übersteigen.

Lieferumfang:

• BIOCAT KLS 3000-C
